СКАТ-70М - аппарат высоковольтный испытательный

Name: СКАТ-70М — высоковольтный испытательный аппарат | Voltera.kz
Brand: ЗПО СКАТ

Код товара: 456

Цена по запросу

Аппарат высоковольтный испытательный Скат-70М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов. Прибор применяется при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Назначение и область применения аппарата СКАТ-70М:

для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

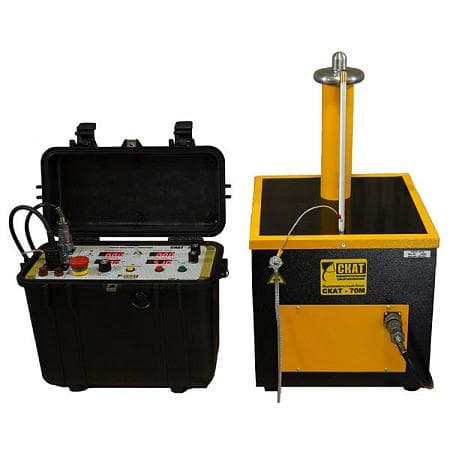

Устройство высоковольтного аппарата СКАТ-70М

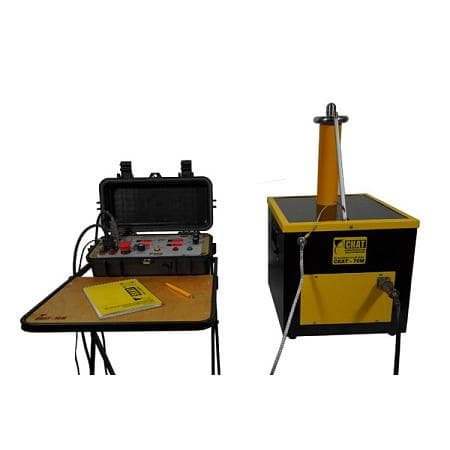

Скат-70М представляет собой переносной прибор, состоящий из двух блоков, высоковольтного и управления, которые соединены между собой кабелем.

Принцип действия аппарата основан на том, что на высоковольтный блок с блока управления подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. В качестве управляемого источника силового напряжения применён ЛАТР, установленный в блоке управления. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к выходу высоковольтного блока, который расположен на его верхней крышке.

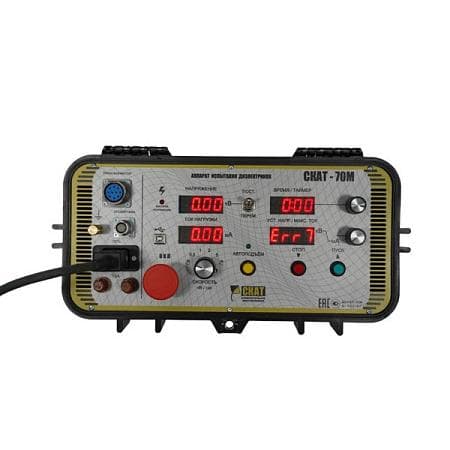

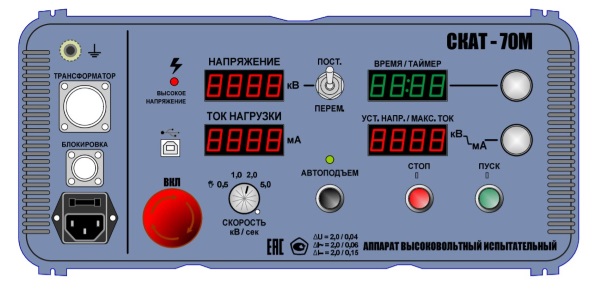

Передняя панель блока управления СКАТ-70М

- Индикатор "ВЫСОКОЕ НАПРЯЖЕНИЕ" показывает включение выходного напряжения.

- На индикаторах "ВЫХ. НАПРЯЖ." и "ВЫХ. ТОК" отображаются измеренные выходные напряжение и сила тока.

- Тумблер "ПОСТ. - ПЕРЕМ." предназначен для переключения вида выходного напряжения - постоянное или переменное.

- Переключатель "СКОРОСТЬ" служит для выбора скорости подъёма высокого напряжения.

- Кнопка "АВТОПОДЪЕМ" служит для выбора режима управления выходным напряжением аппарата - ручной или режим автоподъёма.

Испытание напряжением постоянного тока (DC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 71
		Диапазон измерений, кВ	от 3 до 70
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
		Амплитуда пульсаций, %	3
		Полярность напряжения постоянного тока	отрицательная (опционально - положительная)
	Выходной ток	Максимальный уровень, мА	20
		Диапазон измерений, мА	от 0,1 до 20
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА
Испытание напряжением переменного тока (AC)	Выходное напряжение	Диапазон регулирования, кВ	от 1 до 51
		Диапазон измерений, кВ	от 2 до 50
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ
		Амплитуда пульсаций, %	5
	Выходной ток	Максимальный уровень, мА	50
		Диапазон измерений, мА	от 0,1 до 50
		Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА
	Емкость допустимой нагрузки при максимальном напряжении		до 2,5 нФ
Системные параметры	Режимы испытания		Ручной Автоматический
	Скорость изменения напряжения, кВ/с		0,5; 1; 2; 5

	Диапазон значений таймера, задаваемого пользователем, мин		от 1 до 60
Интерфейсы	Индикация		светодиодные знакосинтезирущие индикаторы
	управление аппаратом		кнопочное и с помощью энкодеров
Безопасность	Заземление		Защитное заземление Автоматический заземлитель
	Защита		Защита от превышения допустимого напряжения и тока Отключение при пробое в нагрузке Защита от перегрева высоковольтного блока Внешняя сигнальная лампа (опция)
	Системы отключения высокого напряжения		Кнопка аварийного отключения Защитная блокировка (опция)
Параметры питания и потребления	Напряжение питающей сети переменного тока, В		от 198 до 242
	Частота питающей сети, Гц		от 49 до 51
	Максимальная потребляемая мощность		2800 В•А
	Максимальный потребляемый ток, А		15
Физические параметры	Габариты блока управления, В × Ш × Г, мм		420 × 340 × 220
	Масса блока управления, кг		16
	Габариты высоковольтного, В × Ш × Г, мм		650 × 375 × 360
	Масса высоковольтного блока, кг		37
