Штанга-манипулятор СКБ ЭП

Штанга-манипулятор является вспомогательным устройством для присоединения зажимов измерительных кабелей различных средств измерений к вводам отключённого от напряжения высоковольтного оборудования высотой до 4,5 м с земли / с крышки бака, без применения лестниц / подъёмников.

Объекты применения:

• высоковольтные выключатели различных типов;
• разъединители, отделители и короткозамыкатели;
• высоковольтные шинопроводы;
• силовые трансформаторы, автотрансформаторы, электрические реакторы.

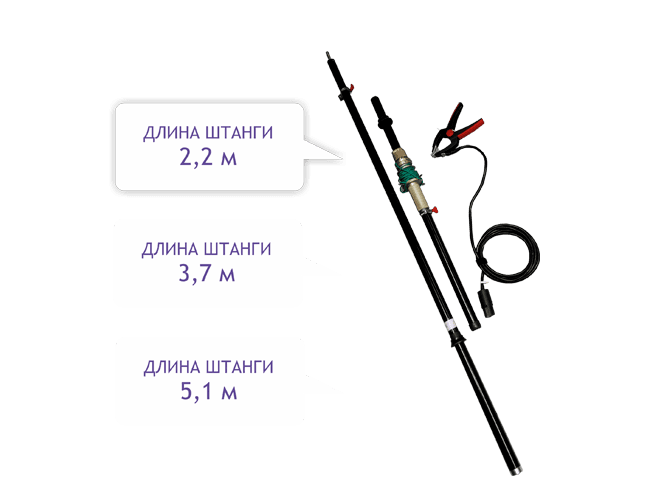

Данное устройство рекомендовано к комплектации ко всем группам приборов компании "СКБ ЭП", а также других производителей и выпускается в трёх размерах.

Требования и рекомендации для соблюдения техники безопасности

Штанга-манипулятор является вспомогательным устройством для различных средств измерений, которое, как и данные приборы, разрешается использовать только на отключённом от высокого напряжения электрооборудовании.

При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".

К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.

Полные указания по безопасной работе со штангой-манипулятор указаны в паспорте устройства.

Техническое и сервисное обслуживание

Штанга-манипулятор не требует соответствия ГОСТам и сертификации. Указания по безопасной работе со штангой-манипулятор прописаны в паспорте устройства.

Изделие не требует калибровки или поверки, техническое обслуживание заключается в периодическом осмотре на предмет повреждений:

• Поврежденная штанга (сколы, трещины) подлежит замене.
• Остальные элементы (в зависимости от повреждений) могут быть отремонтированы на месте.

Работа с приборами контроля высоковольтных выключателей

В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет незаменима для удобного присоединения кабелей полюсов приборов с земли / с крышки бака к вводам выключателей без применения лестниц и подъёмников для последующего снятия характеристик времени, хода и скорости.

Для удобной работы рекомендуем комплект из 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

Работа с микроомметрами и микромилликилоомметром

Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами МИКО-1, МИКО-21 и микромилликилоомметром МИКО-2.3 для присоединения измерительных кабелей приборов с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъёмников для измерения переходного электрического сопротивления.

Для удобной работы рекомендуем комплект из 2 или 6 шт. кабель-удлинителей 010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

При работе с МИКО-2.3 и штангой-манипулятор рекомендуем использовать кабели: К151 (023.03.00.000), ( К152 (023.03.00.000-01); К322 (023.06.00.000-01); К232 (023.07.00.000-01); К233 (023.07.00.000-02); К238 (23.07.00.000-06) или К239 (023.25.00.000).

При работе с МИКО-21 и штангой-манипулятор рекомендуем использовать кабели: 039.27.00.000; 039.36.00.000 или 039.35.00.000.

При работе с МИКО-1 и штангой-манипулятор рекомендуем использовать кабель 018.10.00.000.

Работа с миллиомметрами

Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9А, то штанга-манипулятор будет незаменимым помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъёмников для измерения активного электрического сопротивления, а также проведения размагничивания.

Для удобной работы рекомендуем комплект из 4 или 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.

При работе с МИКО-7М(А), МИКО-8М(А) или МИКО-9А и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000; 041.22.00.000/-01; 041.29.00.000/-01 или 041.30.00.000/-01

Работа с приборами контроля устройств РПН силовых трансформаторов

При работе со специализированными приборами ПКР-2 и ПКР-2М, предназначенными для контроля устройств РПН силовых трансформаторов, специалисты могут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъёмников для снятия осциллограмм и круговых диаграмм работы контактора.

Для удобной работы рекомендуем комплект из 2 или 4 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

Погодные условия эксплуатации

Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15°С до +45°С при относительной влажности до 95% при отсутствии в воздухе примесей, вызывающих коррозию.

Запрещается работать с изделием в условиях повышенной влажности или под дождём.

Простота, доступность и удобство работы с изделием

Работа со штангой-манипулятор не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно описанию в паспорте, которое поставляется с изделием.

Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.
