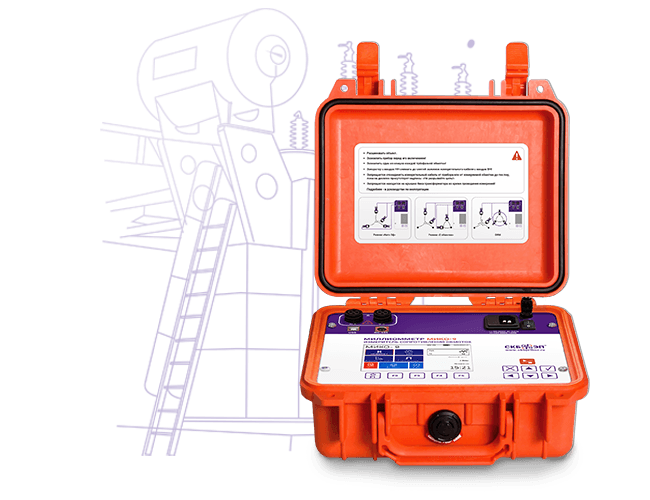

МИКО-9А Миллиомметр
Код товара: 3
Цена по запросу
Устройство «МИКО-9А» производства ООО «СКБ ЭП» – миллиомметр, применяемый для измерения сопротивления плавно от 10 мкОм до 30 кОм в индуктивных и безиндуктивных цепях при постоянном токе. При работе использовались измерительные приборы токи силой до 10 А. Диапазоны измерений задаются как автоматически, так и вручную. Устройство внесено в Госреестр средств измерений РФ.
При помощи миллиомметра диагностируют следующие виды аппаратуры:
- электродвигателей напряжения, электромагнитов, измерительных, одно- и трехфазных силовых трансформаторов, в том числе переключателей типа ПБВ и РПН;
- измерения, контакты и контактные соединения сигнальных и силовых цепей;
- всех типов резисторов высоковольтных выключателей.
Миллиомметр оснащён цветным сенсорным дисплеем и плёночной клавиатурой. Оператор сам выбирает наиболее удобный способ управления прибором, имеющий возможность задания команд и параметров с компьютера.
При использовании этого прибора параметры устройства РПН измеряются, не понимая крышки бака контакторов. По результатам измерений на дисплее строится график, на основе которого можно сделать вывод не только о исправности или неисправности диагностируемой аппаратуры, но и о возможности возникновения дефектов.
Также предусмотрены режимы работы прибора:
- когда вторичные обмотки трансформаторов соединены в треугольник, достоверные данные получают путём измерения сопротивления по двум обмоткам одновременно.
- для тестирования холостого хода, определения коэффициента трансформации и потерь короткого замыкания магнитопроводы одно- и трёхфазных трансформаторов размагничивают;
- можно проводить тестирование охлаждения обмотки с выводом на экран таблицы или графика зависимости температуры от времени на экран.
Показания прибора хранятся в энергонезависимой памяти. Их легко скачать на жёсткий диск компьютера по протоколу Bluetooth или при помощи USB-кабеля. Устройство питается как от сети, так и от аккумулятора. Есть возможность встраивания миллиомметра в измерительные системы: он поддерживает протокол Modbus RTU.
Предприятие-производитель выпускает несколько типов измерительных кабелей для «МИКО-9А», цена прибора зависит от комплектации. Заказчик может сам выбрать нужные кабели.
| Измерение сопротивлений, обладающих высокой индуктивностью | Есть |
| Погрешность установки силы тока, % | 0.00 |
| Диапазон измерений сопротивлений | 1 мкОм - 30 кОм |
| Погрешность измерения сопротивлений, % | 0.10 |
| Максимальный измерительный ток, А | 10 |
| Степень защиты, IP | 40 |
| Память | Есть |
| USB | Есть |
| Диапазон рабочей температуры | -20 С - 55 С |
| Измерение контактных сопротивлений | Есть |
| Питание от сети | Есть |
| Bluetooth | Есть |
| Питание от аккумулятора | Есть |
| Вес | 3.96 кг |
| Длина | 270 мм |
| Ширина | 250 мм |
| Высота | 130 мм |
Основные технические характеристики прибора МИКО-9А
Характеристики | Значение |
| Сила измерительного тока, А | 0,005 ÷ 10 |
| Относительный дрейф силы измерительного тока, %/с | ±0,002 |
| Максимальная выходная мощность, Вт | 60 |
| Максимальная потребляемая мощность, Вт | 120 |
| Сетевое напряжение питания: переменного тока (действующее значение), В | 90 ÷ 253 |
| Сетевое напряжение питания: постоянного тока, В | 127 ÷ 354 |
| Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч | 3 |
| Тип канала передачи данных | USB, RS-485 и Bluetooth |
| Степень защиты прибора в рабочем положении | IP40 |
| Степень защиты прибора в транспортном положении | IP67 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +55 |
| Масса измерительного блока не более, кг | 4,0 |
| Габаритные размеры, мм | 270х250х130 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| Диапазон измерений сопротивления | 1 мкОм ÷ 30 кОм |
| Пределы допускаемой основной погрешности измерений сопротивления, не более | ±(0,1%+0,5мкОм) |
| Диапазон измерений силы тока в режиме DRM, А | 0,1 ÷ 10 |
| Предел допускаемой основной относительной погрешности измерения силы тока режиме DRM | ±1 % |
| Наилучшее разрешение | 0,1 мкОм |
| № п/п | Наименование | Количество |
|---|---|---|

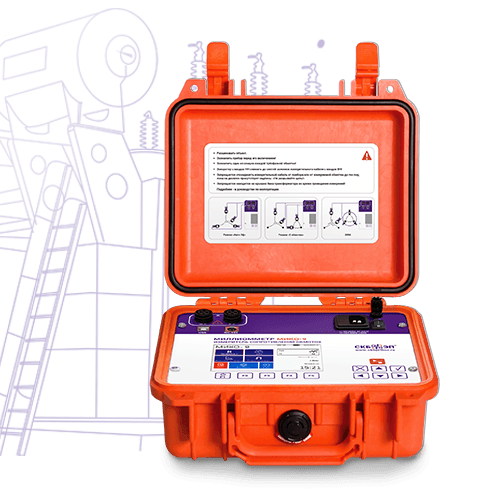

| 1 |  Измерительный блок МИКО-9А 041.00.000-01 | 1 |

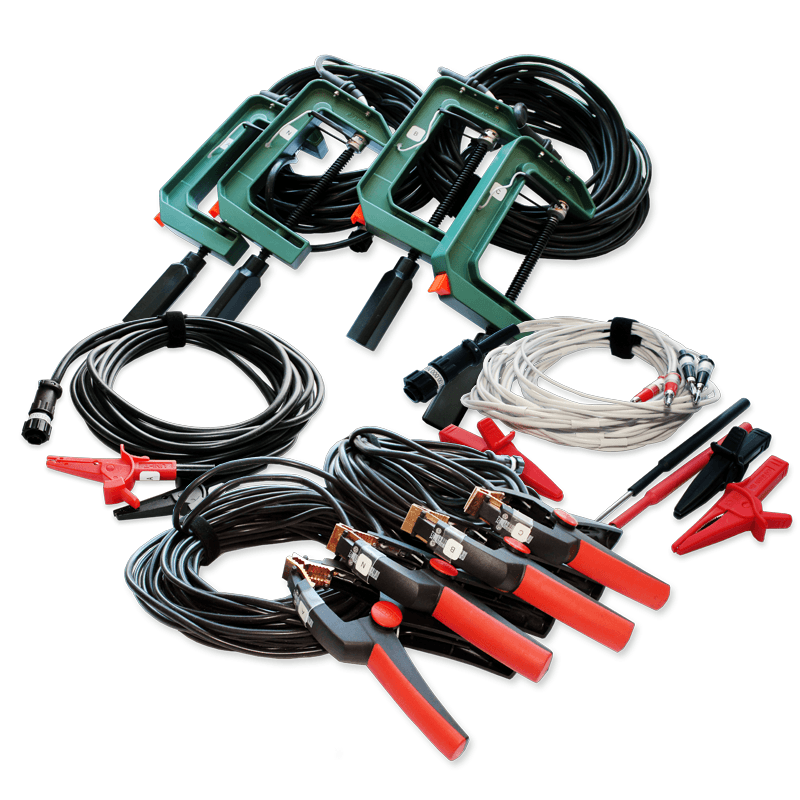

| 2 |  Кабели измерительные по заказу | 1 |

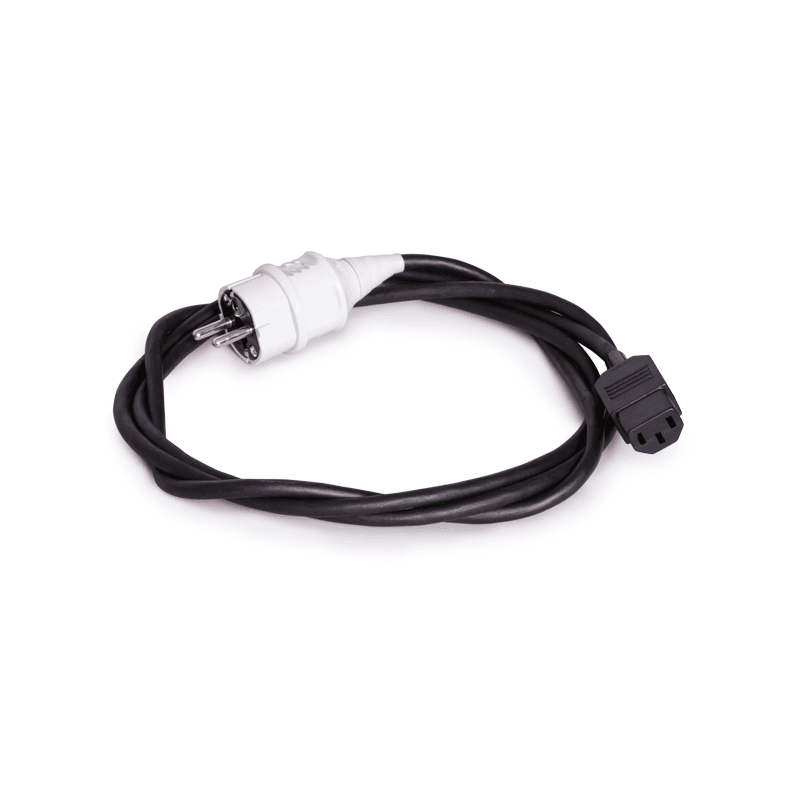

| 3 |  Кабель сетевой 018.09.00.000 | 1 |

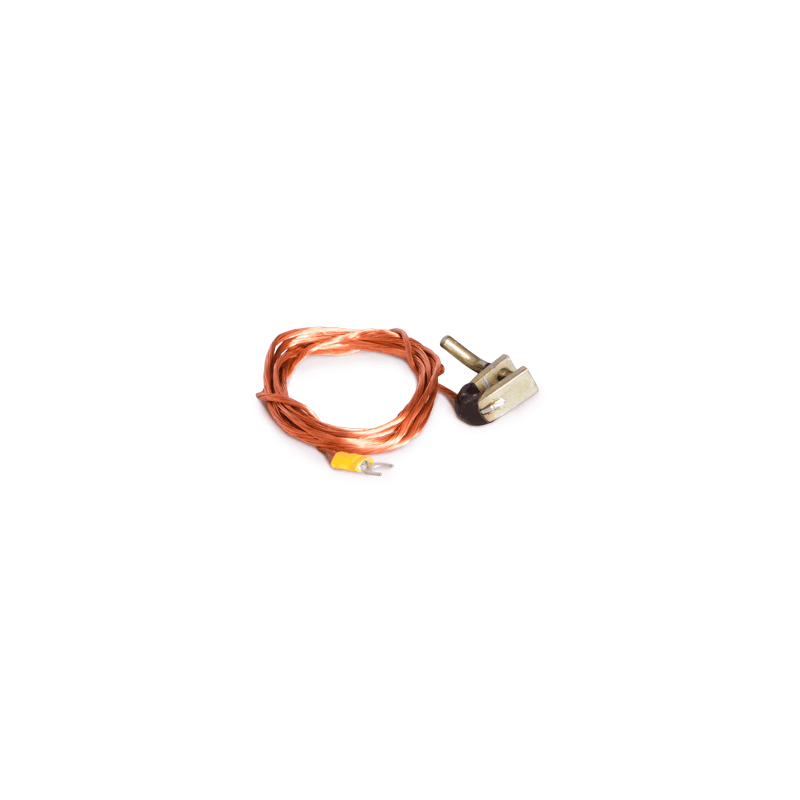

| 4 |  Провод заземления 010.01.00.000 | 1 |

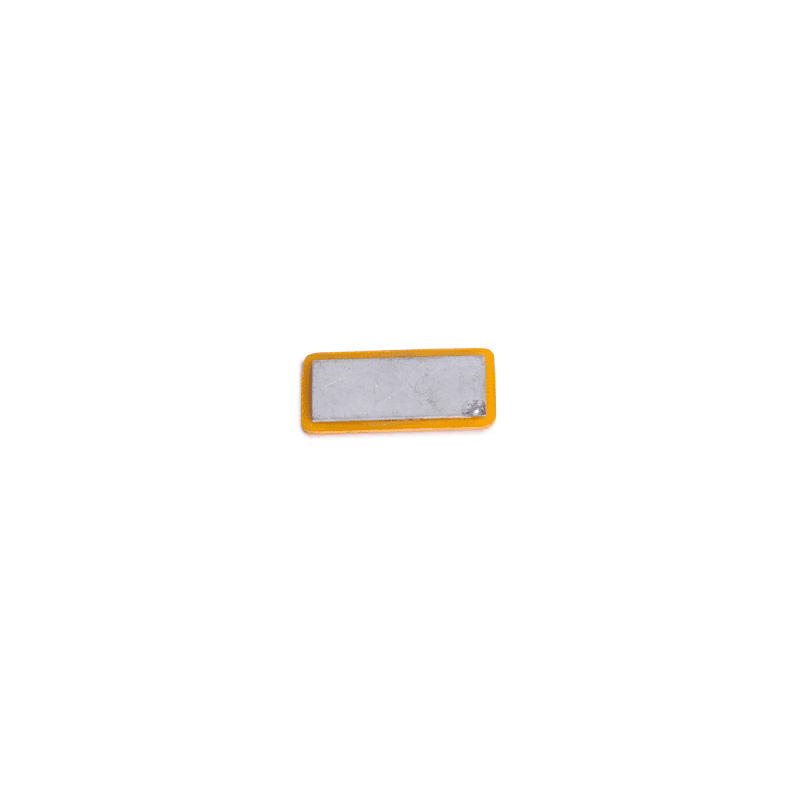

| 5 |  Эквивалент нулевого сопротивления 023.15.00.000 | 1 |

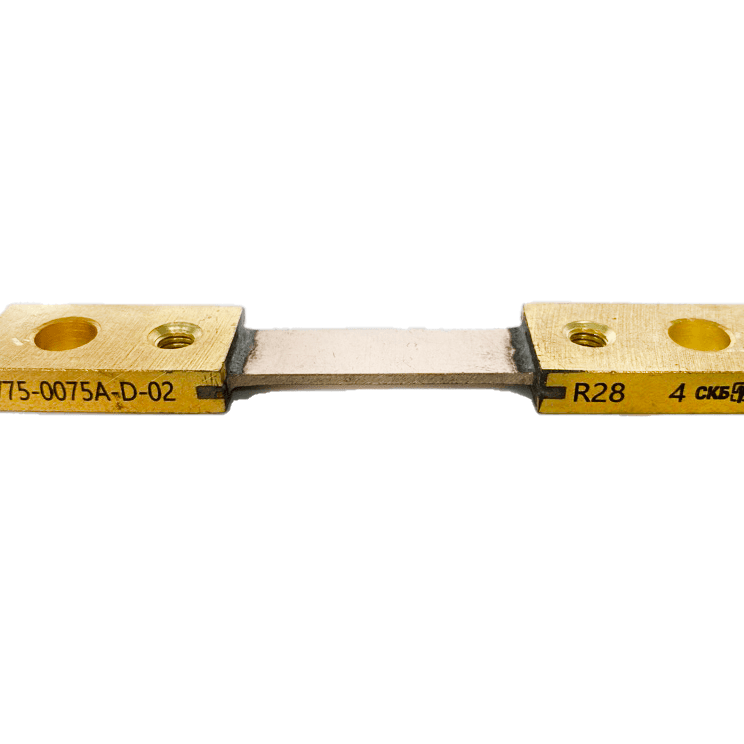

| 6 |  Шунт SV75-0075A-D-02 | 1 |

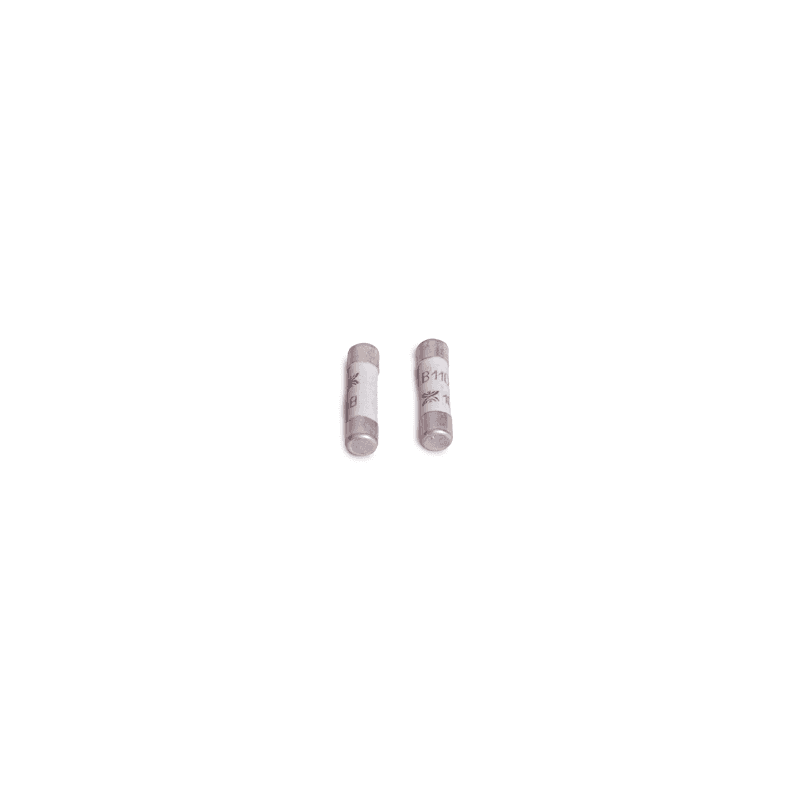

| 7 |  Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |

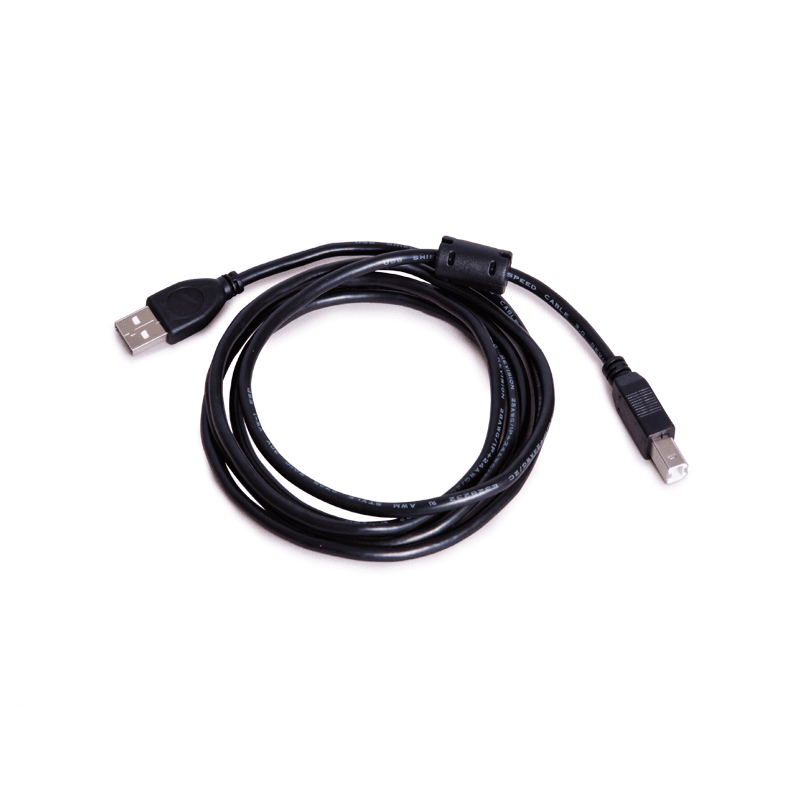

| 8 |  Кабель USB 2.0 A-B | 1 |

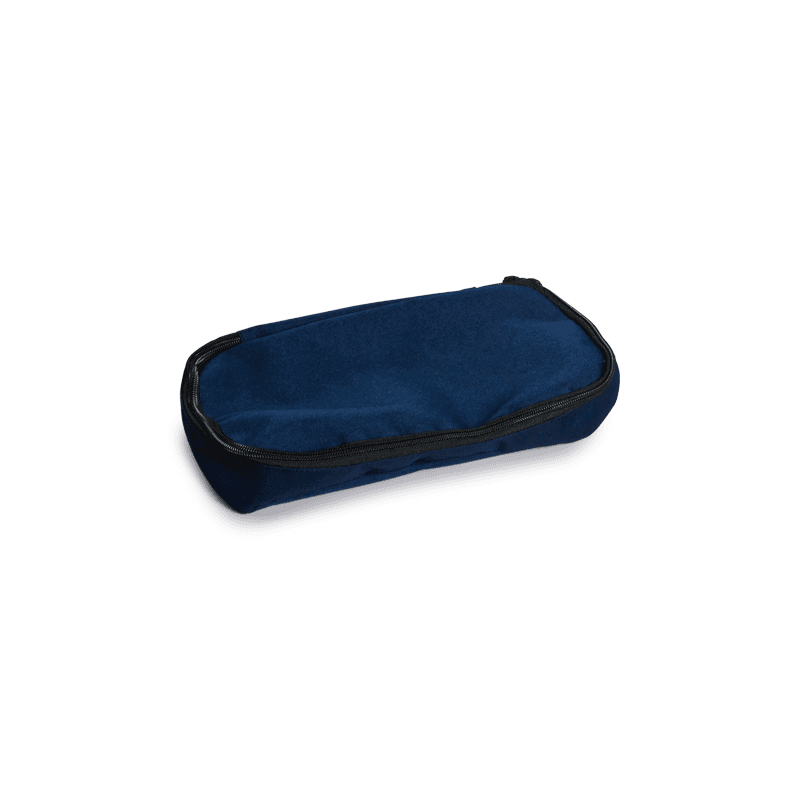

| 9 |  Сумка для комплекта крепежных изделий 126.06.02.000 | 1 |

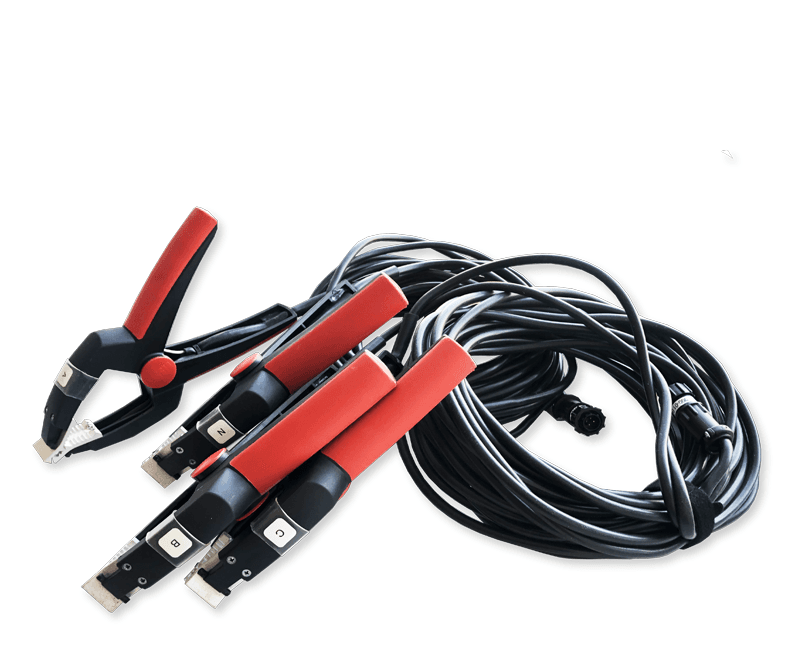

Кабель измерительный (комплект из 2 шт.) (Длина 8,5 м) СКБ ЭП
Цена по запросу
Код товара:126

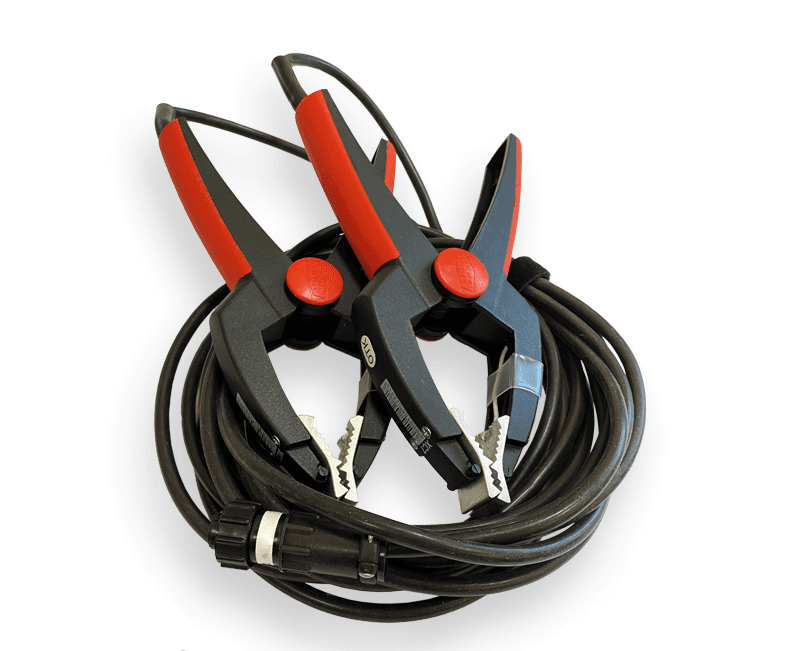

Кабель измерительный 041.29.00.000 (комплект из 2 шт.) СКБ ЭП
Цена по запросу
Код товара:127

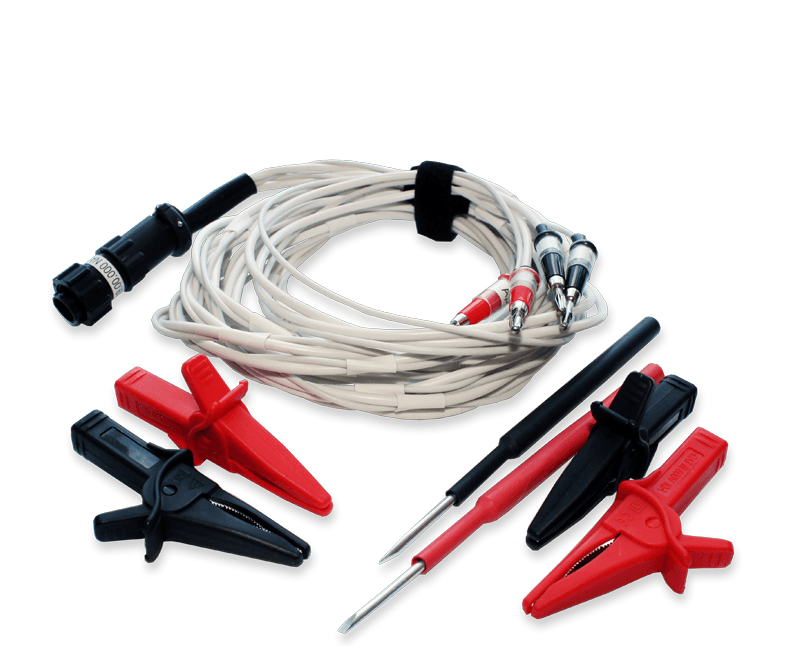

Кабель измерительный СКБ ЭП
Цена по запросу
Код товара:128

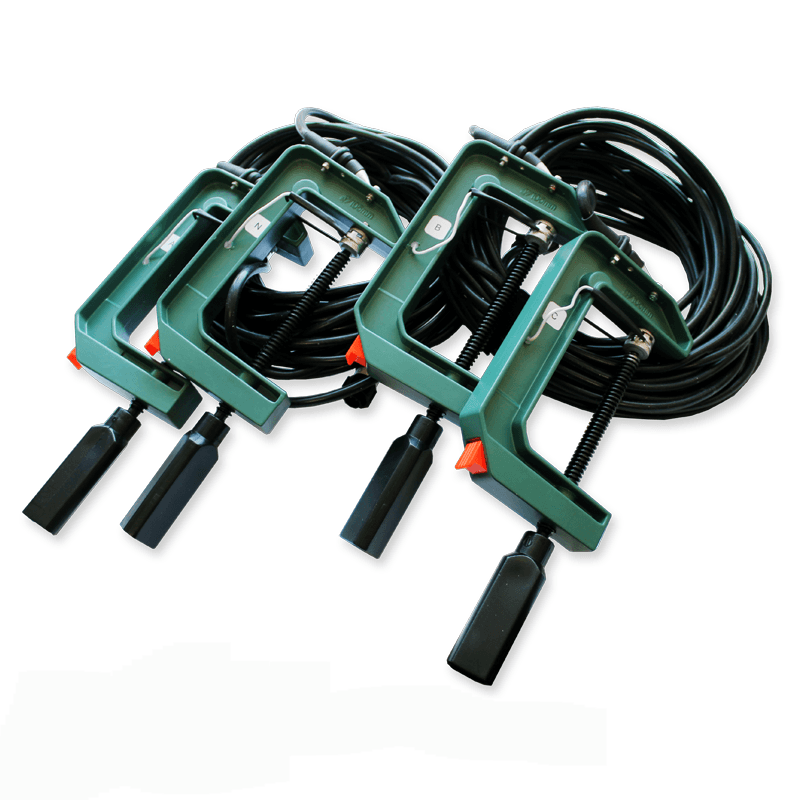

Кабель измерительный (комплект из 2 шт.) (Альтернатива) СКБ ЭП
Цена по запросу
Код товара:129
Кабель измерительный (комплект из 2 шт.) (Альтернатива 2) СКБ ЭП
Цена по запросу
Код товара:25
Кабель измерительный для ТТ и ТН СКБ ЭП
Цена по запросу
Код товара:27
Кабель измерительный (Альтернатива) СКБ ЭП
Цена по запросу
Код товара:26
Удлинитель к измерительным кабелям (2 шт.) СКБ ЭП
Цена по запросу
Код товара:28
Кабель закорачивания и соединения обмоток ВН и НН 041.23.00.000 СКБ ЭП
Цена по запросу
Код товара:29
Кабель закорачивания СКБ ЭП
Цена по запросу
Код товара:30
Добавочный резистор СКБ ЭП
Цена по запросу
Код товара:31
Вилка KMDLAX-6P СКБ ЭП
Цена по запросу
Код товара:21
Переходник для образцовой катушки СКБ ЭП
Цена по запросу
Код товара:32
Сумка для кабелей и документации СКБ ЭП
Цена по запросу
Код товара:33
Штанга-манипулятор СКБ ЭП
Цена по запросу
Код товара:133
Описание
Устройство «МИКО-9А» производства ООО «СКБ ЭП» – миллиомметр, применяемый для измерения сопротивления плавно от 10 мкОм до 30 кОм в индуктивных и безиндуктивных цепях при постоянном токе. При работе использовались измерительные приборы токи силой до 10 А. Диапазоны измерений задаются как автоматически, так и вручную. Устройство внесено в Госреестр средств измерений РФ.
При помощи миллиомметра диагностируют следующие виды аппаратуры:
- электродвигателей напряжения, электромагнитов, измерительных, одно- и трехфазных силовых трансформаторов, в том числе переключателей типа ПБВ и РПН;
- измерения, контакты и контактные соединения сигнальных и силовых цепей;
- всех типов резисторов высоковольтных выключателей.
Миллиомметр оснащён цветным сенсорным дисплеем и плёночной клавиатурой. Оператор сам выбирает наиболее удобный способ управления прибором, имеющий возможность задания команд и параметров с компьютера.
При использовании этого прибора параметры устройства РПН измеряются, не понимая крышки бака контакторов. По результатам измерений на дисплее строится график, на основе которого можно сделать вывод не только о исправности или неисправности диагностируемой аппаратуры, но и о возможности возникновения дефектов.
Также предусмотрены режимы работы прибора:
- когда вторичные обмотки трансформаторов соединены в треугольник, достоверные данные получают путём измерения сопротивления по двум обмоткам одновременно.
- для тестирования холостого хода, определения коэффициента трансформации и потерь короткого замыкания магнитопроводы одно- и трёхфазных трансформаторов размагничивают;
- можно проводить тестирование охлаждения обмотки с выводом на экран таблицы или графика зависимости температуры от времени на экран.
Показания прибора хранятся в энергонезависимой памяти. Их легко скачать на жёсткий диск компьютера по протоколу Bluetooth или при помощи USB-кабеля. Устройство питается как от сети, так и от аккумулятора. Есть возможность встраивания миллиомметра в измерительные системы: он поддерживает протокол Modbus RTU.
Предприятие-производитель выпускает несколько типов измерительных кабелей для «МИКО-9А», цена прибора зависит от комплектации. Заказчик может сам выбрать нужные кабели.
Характеристики
| Измерение сопротивлений, обладающих высокой индуктивностью | Есть |
| Погрешность установки силы тока, % | 0.00 |
| Диапазон измерений сопротивлений | 1 мкОм - 30 кОм |
| Погрешность измерения сопротивлений, % | 0.10 |
| Максимальный измерительный ток, А | 10 |
| Степень защиты, IP | 40 |
| Память | Есть |
| USB | Есть |
| Диапазон рабочей температуры | -20 С - 55 С |
| Измерение контактных сопротивлений | Есть |
| Питание от сети | Есть |
| Bluetooth | Есть |
| Питание от аккумулятора | Есть |
| Вес | 3.96 кг |
| Длина | 270 мм |
| Ширина | 250 мм |
| Высота | 130 мм |
Основные технические характеристики прибора МИКО-9А
Характеристики | Значение |
| Сила измерительного тока, А | 0,005 ÷ 10 |
| Относительный дрейф силы измерительного тока, %/с | ±0,002 |
| Максимальная выходная мощность, Вт | 60 |
| Максимальная потребляемая мощность, Вт | 120 |
| Сетевое напряжение питания: переменного тока (действующее значение), В | 90 ÷ 253 |
| Сетевое напряжение питания: постоянного тока, В | 127 ÷ 354 |
| Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч | 3 |
| Тип канала передачи данных | USB, RS-485 и Bluetooth |
| Степень защиты прибора в рабочем положении | IP40 |
| Степень защиты прибора в транспортном положении | IP67 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +55 |
| Масса измерительного блока не более, кг | 4,0 |
| Габаритные размеры, мм | 270х250х130 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| Диапазон измерений сопротивления | 1 мкОм ÷ 30 кОм |
| Пределы допускаемой основной погрешности измерений сопротивления, не более | ±(0,1%+0,5мкОм) |
| Диапазон измерений силы тока в режиме DRM, А | 0,1 ÷ 10 |
| Предел допускаемой основной относительной погрешности измерения силы тока режиме DRM | ±1 % |
| Наилучшее разрешение | 0,1 мкОм |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок МИКО-9А 041.00.000-01 | 1 |
| 2 | Кабели измерительные по заказу | 1 |
| 3 | Кабель сетевой 018.09.00.000 | 1 |
| 4 | Провод заземления 010.01.00.000 | 1 |
| 5 | Эквивалент нулевого сопротивления 023.15.00.000 | 1 |
| 6 | Шунт SV75-0075A-D-02 | 1 |
| 7 | Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |
| 8 | Кабель USB 2.0 A-B | 1 |
| 9 | Сумка для комплекта крепежных изделий 126.06.02.000 | 1 |
