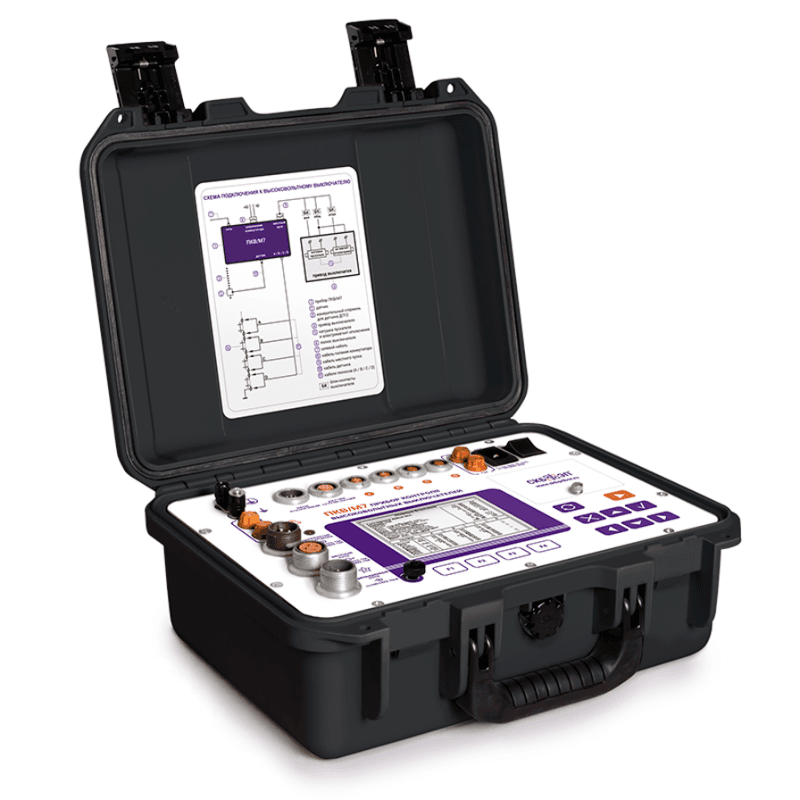

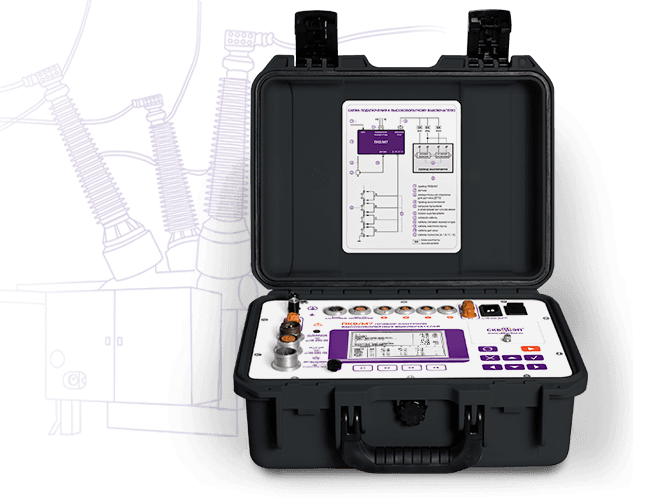

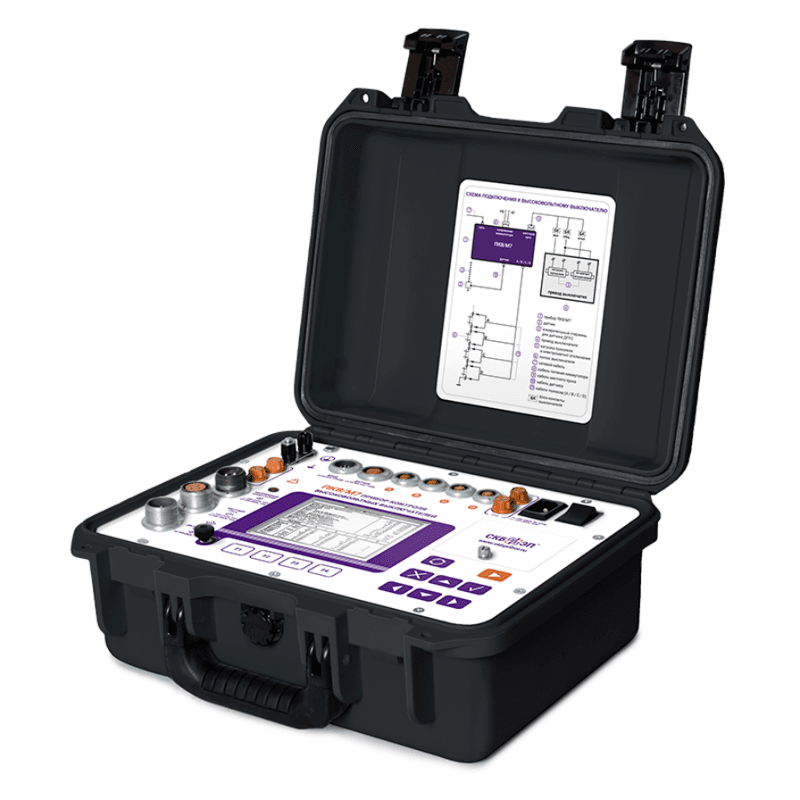

ПКВ/М7 Прибор контроля высоковольтных выключателей









Код товара: 102
Контроль технического состояния высоковольтных выключателей до 4-х разрывов
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Расширение функционала прибора обеспечивает новая разработка DCRT 200: тестер динамического сопротивления контактов выключателей, который предназначен для диагностики дугогасительных камер элегазовых (SF6) выключателей методом DCRM.
Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем всех выключателей. Работа по адаптации начала еще с первой выпущенной модели прибора (ПКВ/М1) в 1995 г. и продолжается по сей день.
Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Высокая точность измерений
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
Параметры скорости (скорость при включении).

Таблица измеренных и рассчитанных параметров (экран прибора)
Более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
зависимости скорости от времени и от хода;
зависимости токов и напряжений электромагнитов от времени и хода;
диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
![]() | ![]() |
| График зависимости скорости от хода (экран прибора) | Наложение графиков зависимости скорости от времени и хода от времени по трем фазам (ПО для ПК) |
![]() | ![]() |
| Наложение графиков зависимости скорости от хода по трем фазам (ПО для ПК) | Наложение графиков зависимости хода от времени и скорости от времени (ПО для ПК) |
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М7 оборудован силовым коммутатором для оперирования приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, а также задействовать его в ресурсных испытаниях.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
| Диапазон ПУВ-регулятора | Положения РД 34.45-51.300-97 | |||
| 9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
| Масляные и электромагнитные выключатели | Выключатели нагрузки | Элегазовые выключатели | Вакуумные выключатели | |
| 0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |
Работа с результатами диагностики, управление прибором и передача данных на ПК
ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее. Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.
Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40 °С.
| Параметр | Значение |
| Количество каналов контроля контактов выключателя, шт. | 4 |
| Диапазон измерения и регистрации временных интервалов, с | 0,002 ÷ 5,2 |
| Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс | ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени |
| Диапазон измерения линейных перемещений датчиком ДП12, мм | 0,5 ÷ 900 |
| Дискретность измерения линейных перемещений датчиком ДП12, мм | 0,5 |
| Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм | ±1 |
| Диапазон измерения угловых перемещений датчиком ДП21, град. | 0,09 ÷ 360 |
| Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;} | ±[0,2 + 0,001*a], где a - измеряемое перемещение |
| Диапазон измерения скорости движения, м/с | 0,002 ÷ 20 |
| Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % | ±2 |
| Циклы силового коммутатора | "О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О" |
| Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А | ±14 |
| Порог срабатывания токовой защиты силового коммутатора, А | 15 ÷ 20 |
| Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В | ±350 |
| Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В | 0 ÷ 12 (униполярный режим), ±6 (биполярный режим) |
| Диапазоны измерения сопротивления канала "Вход аналоговый", Ом | 0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА) |
| Типы каналов передачи данных | RS-232C, RS-485, USB, Ethernet IEEE 802.3 |
| Потребляемая мощность не превышает, Вт | 60 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 7 |
| Габаритные размеры, мм | 360х290х165 |
| Гарантия на прибор | 13 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 1 |
| № п/п | Наименование | Количество |
|---|---|---|

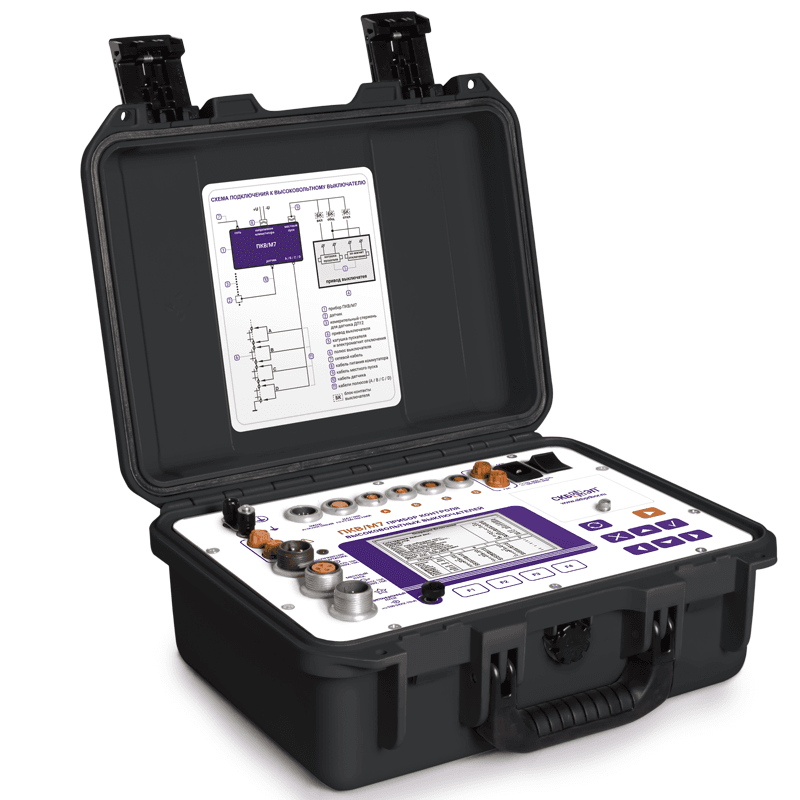

| 1 | Измерительный блок ПКВ/М7 026.00.00.000 | 1 |

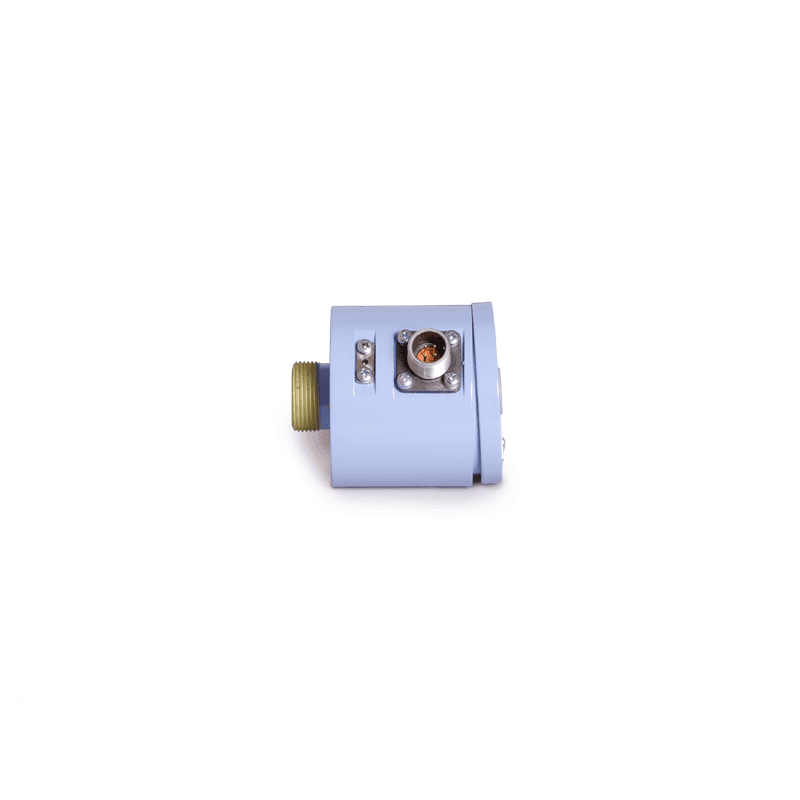

| 2 | Датчик линейного перемещения ДП12 012.00.00.000-02 | 1 |

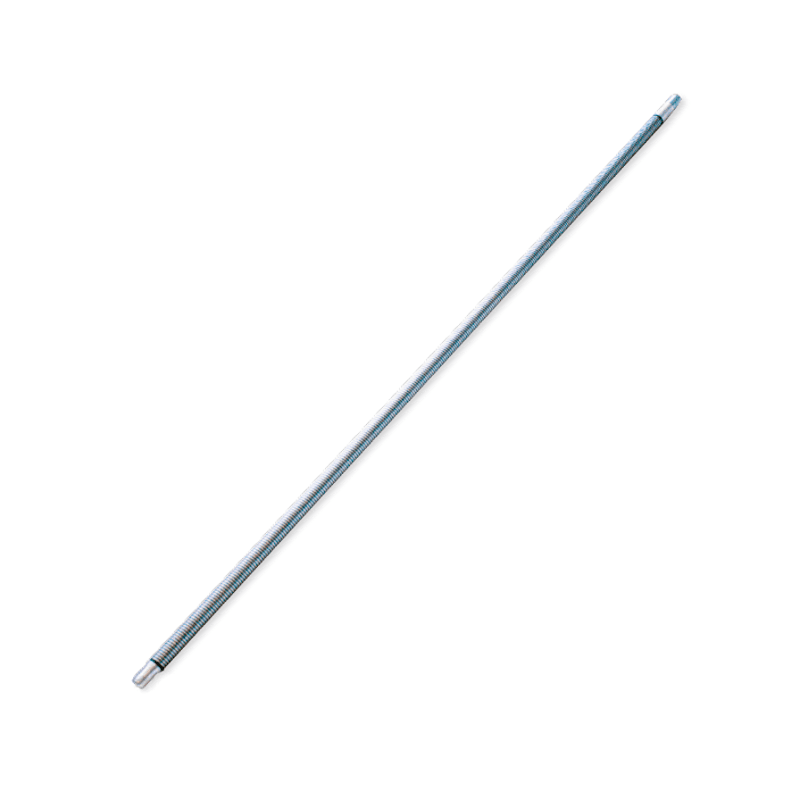

| 3 | Стержень измерительный с футляром 012.03.00.000-02 | 1 |
| 4 | Датчик углового перемещения ДП21 009.00.00.000 | 1 |
| 5 | Комплект крепежных приспособлений для выключателей российского производства | 1 |
| 6 | Кабель датчика 010.06.00.000-01 | 1 |
| 7 | Кабели полюсов. Полюс А, В, С, D 010.05.00.000/-01/-02/-06 | 1 |
| 8 | Кабель дистанционного пуска 021.26.00.000 | 1 |
| 9 | Кабель местного пуска 026.16.00.000 | 1 |
| 10 | Кабель входного напряжения коммутатора 026.15.00.000 | 1 |
| 11 | Кабель измерения сопротивления 026.18.00.000 | 1 |
| 12 | Переходник к кабелю питания 010.25.00.000 | 1 |

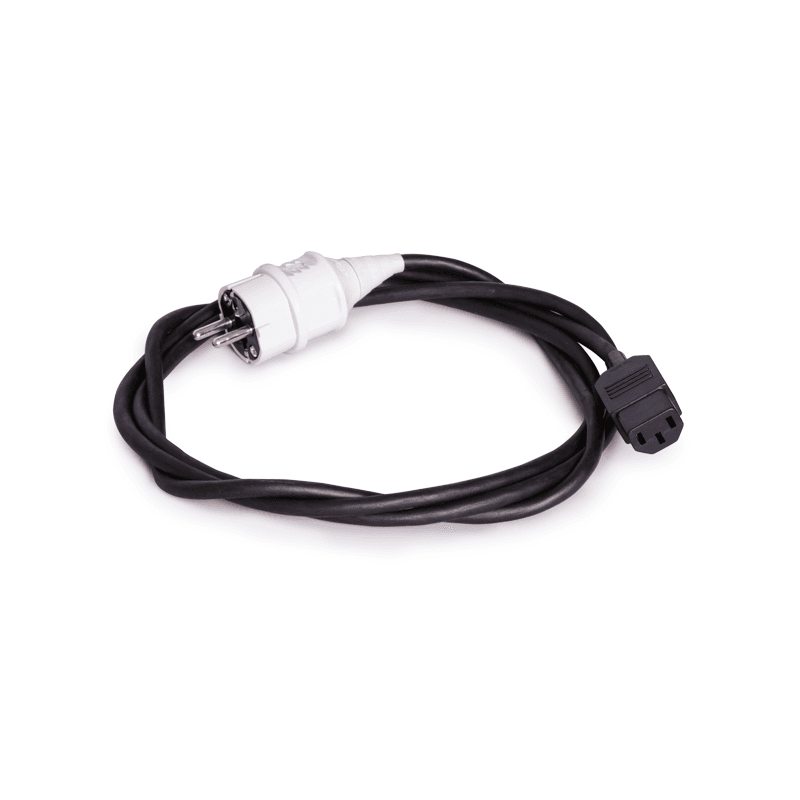

| 13 | Кабель сетевой 018.09.00.000 | 1 |

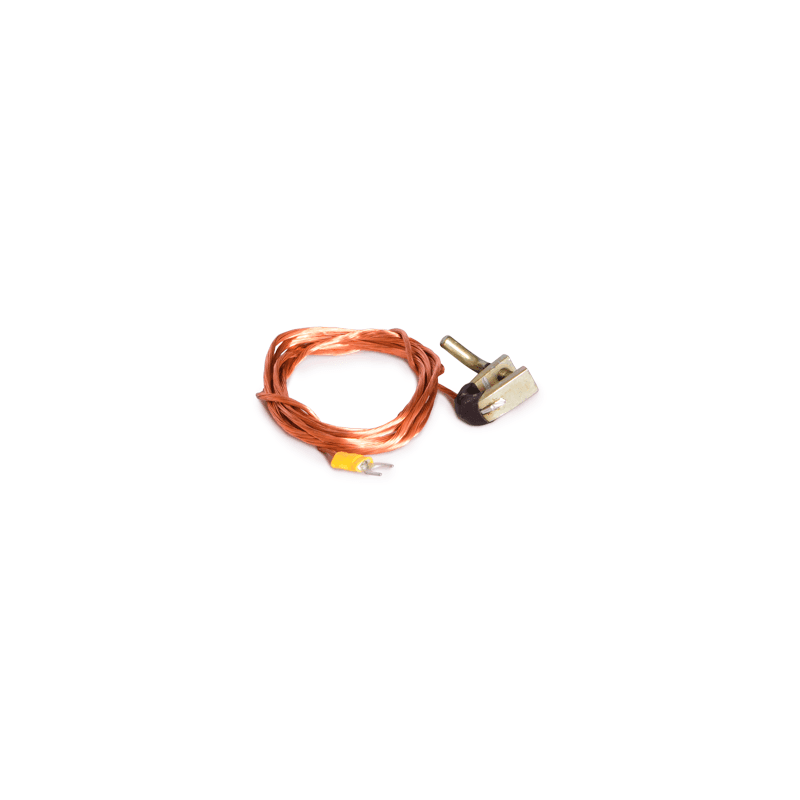

| 14 | Провод заземления 010.01.00.000 | 1 |

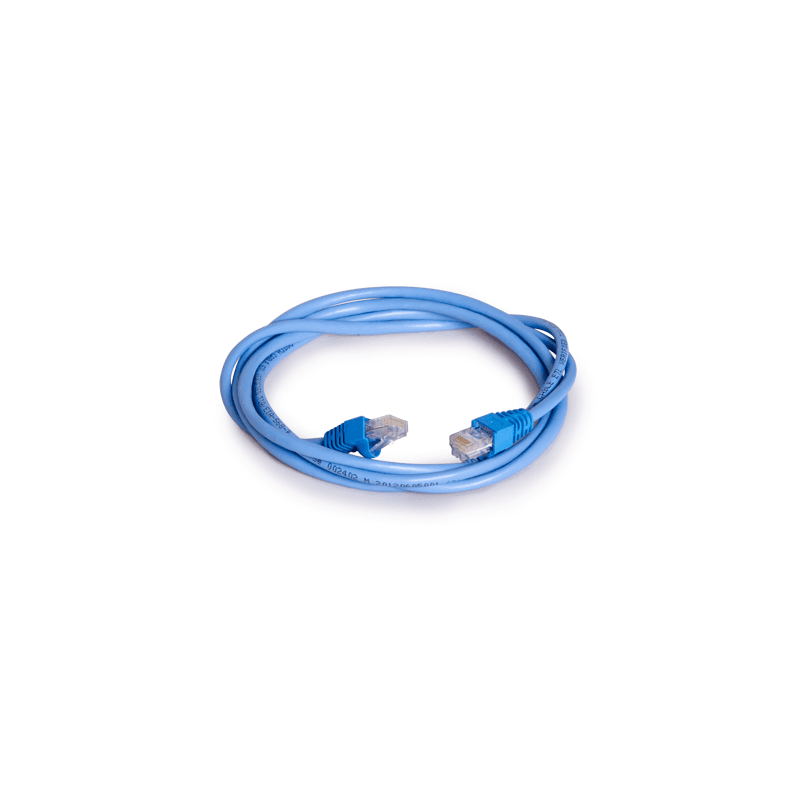

| 15 | Кабель LAN 024.26.00.000 | 1 |
| 16 | Наконечники под винт М5 (8 шт.) 021.26.00.003 | 1 |

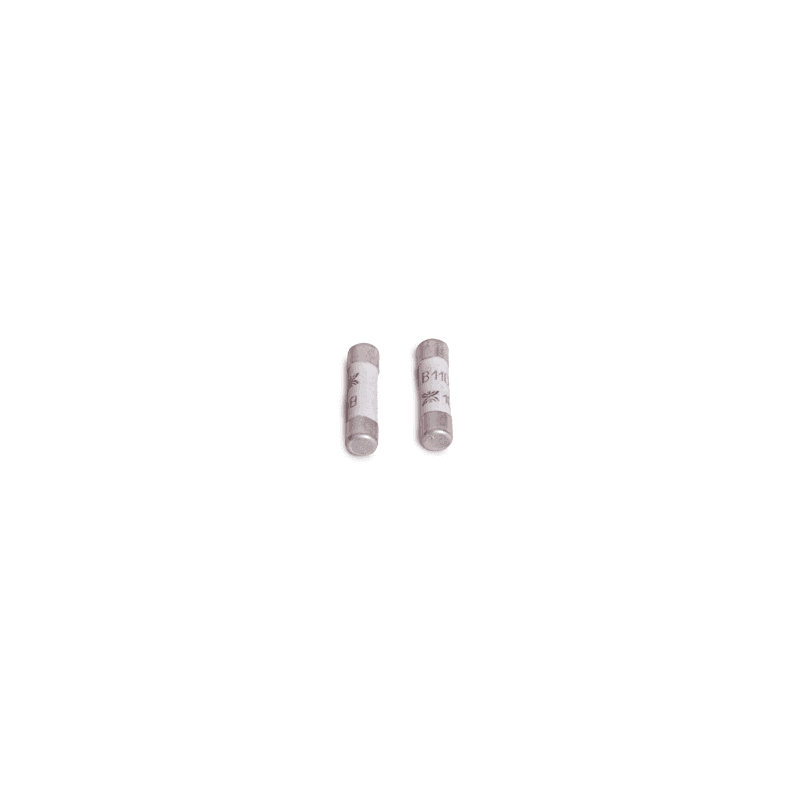

| 17 | Предохранители ВП2Б-1В-2А (2шт.) ВП2Б-1В-10А (2шт.) | 1 |
| 18 | Сумка для комплекта крепежных изделий 126.06.02.000 | 1 |

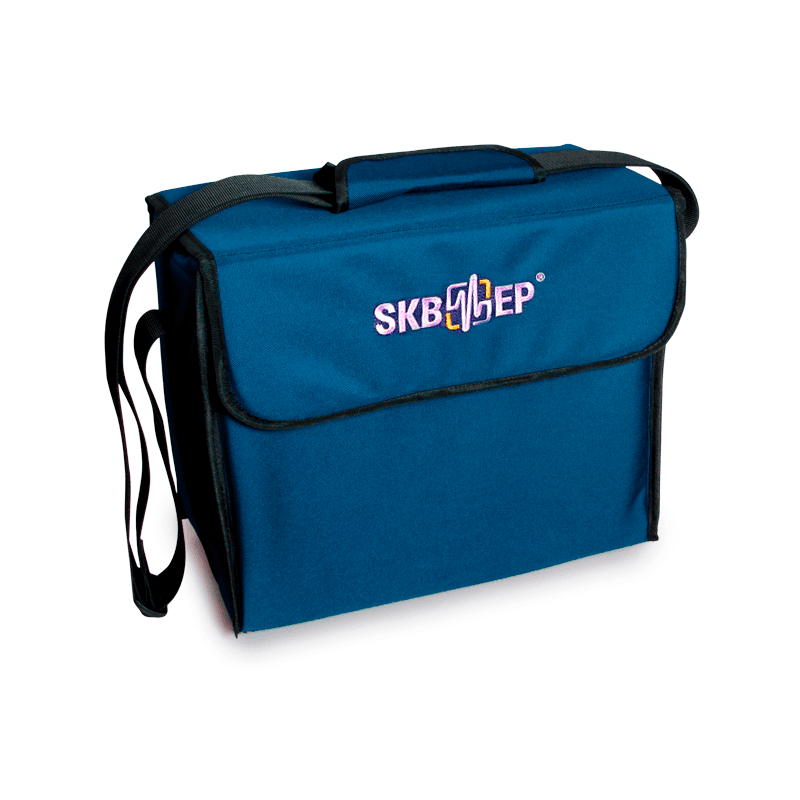

| 19 | Сумка для переноса кабелей 126.06.00.000 | 1 |
Техническая спецификация ПКВ/М7Описание
Контроль технического состояния высоковольтных выключателей до 4-х разрывов
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Расширение функционала прибора обеспечивает новая разработка DCRT 200: тестер динамического сопротивления контактов выключателей, который предназначен для диагностики дугогасительных камер элегазовых (SF6) выключателей методом DCRM.
Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем всех выключателей. Работа по адаптации начала еще с первой выпущенной модели прибора (ПКВ/М1) в 1995 г. и продолжается по сей день.
Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Высокая точность измерений
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
Параметры скорости (скорость при включении).

Таблица измеренных и рассчитанных параметров (экран прибора)
Более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
зависимости скорости от времени и от хода;
зависимости токов и напряжений электромагнитов от времени и хода;
диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
![]() | ![]() |
| График зависимости скорости от хода (экран прибора) | Наложение графиков зависимости скорости от времени и хода от времени по трем фазам (ПО для ПК) |
![]() | ![]() |
| Наложение графиков зависимости скорости от хода по трем фазам (ПО для ПК) | Наложение графиков зависимости хода от времени и скорости от времени (ПО для ПК) |
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М7 оборудован силовым коммутатором для оперирования приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, а также задействовать его в ресурсных испытаниях.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
| Диапазон ПУВ-регулятора | Положения РД 34.45-51.300-97 | |||
| 9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
| Масляные и электромагнитные выключатели | Выключатели нагрузки | Элегазовые выключатели | Вакуумные выключатели | |
| 0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |
Работа с результатами диагностики, управление прибором и передача данных на ПК
ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее. Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.
Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40 °С.
Характеристики
| Параметр | Значение |
| Количество каналов контроля контактов выключателя, шт. | 4 |
| Диапазон измерения и регистрации временных интервалов, с | 0,002 ÷ 5,2 |
| Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс | ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени |
| Диапазон измерения линейных перемещений датчиком ДП12, мм | 0,5 ÷ 900 |
| Дискретность измерения линейных перемещений датчиком ДП12, мм | 0,5 |
| Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм | ±1 |
| Диапазон измерения угловых перемещений датчиком ДП21, град. | 0,09 ÷ 360 |
| Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;} | ±[0,2 + 0,001*a], где a - измеряемое перемещение |
| Диапазон измерения скорости движения, м/с | 0,002 ÷ 20 |
| Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % | ±2 |
| Циклы силового коммутатора | "О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О" |
| Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А | ±14 |
| Порог срабатывания токовой защиты силового коммутатора, А | 15 ÷ 20 |
| Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В | ±350 |
| Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В | 0 ÷ 12 (униполярный режим), ±6 (биполярный режим) |
| Диапазоны измерения сопротивления канала "Вход аналоговый", Ом | 0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА) |
| Типы каналов передачи данных | RS-232C, RS-485, USB, Ethernet IEEE 802.3 |
| Потребляемая мощность не превышает, Вт | 60 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 7 |
| Габаритные размеры, мм | 360х290х165 |
| Гарантия на прибор | 13 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 1 |
Комплектация

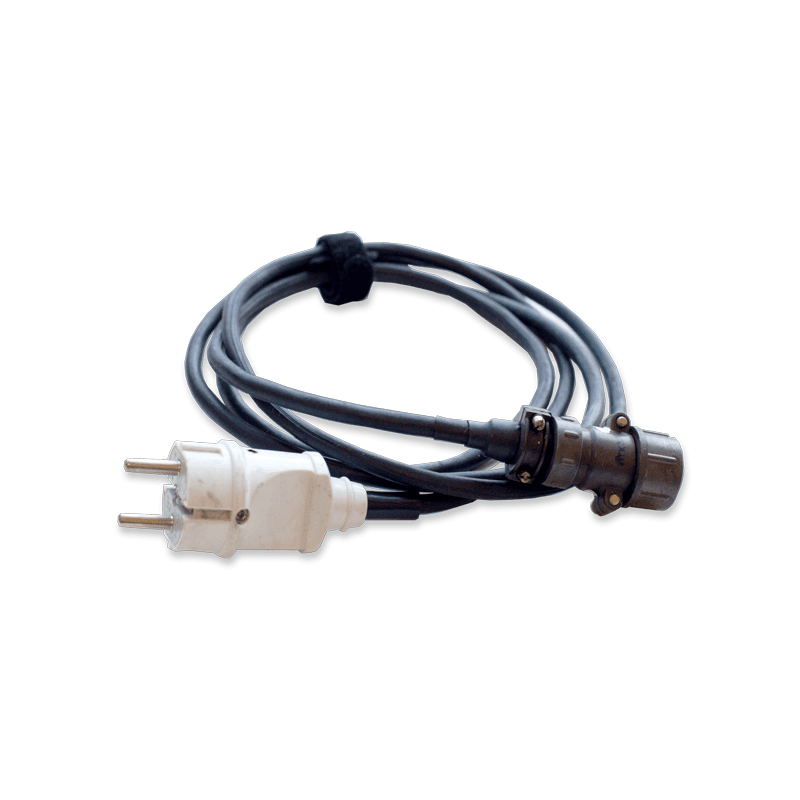

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок ПКВ/М7 026.00.00.000 | 1 |
| 2 | Датчик линейного перемещения ДП12 012.00.00.000-02 | 1 |
| 3 | Стержень измерительный с футляром 012.03.00.000-02 | 1 |
| 4 | Датчик углового перемещения ДП21 009.00.00.000 | 1 |
| 5 | Комплект крепежных приспособлений для выключателей российского производства | 1 |
| 6 | Кабель датчика 010.06.00.000-01 | 1 |
| 7 | Кабели полюсов. Полюс А, В, С, D 010.05.00.000/-01/-02/-06 | 1 |
| 8 | Кабель дистанционного пуска 021.26.00.000 | 1 |
| 9 | Кабель местного пуска 026.16.00.000 | 1 |
| 10 | Кабель входного напряжения коммутатора 026.15.00.000 | 1 |
| 11 | Кабель измерения сопротивления 026.18.00.000 | 1 |
| 12 | Переходник к кабелю питания 010.25.00.000 | 1 |
| 13 | Кабель сетевой 018.09.00.000 | 1 |
| 14 | Провод заземления 010.01.00.000 | 1 |
| 15 | Кабель LAN 024.26.00.000 | 1 |
| 16 | Наконечники под винт М5 (8 шт.) 021.26.00.003 | 1 |
| 17 | Предохранители ВП2Б-1В-2А (2шт.) ВП2Б-1В-10А (2шт.) | 1 |
| 18 | Сумка для комплекта крепежных изделий 126.06.02.000 | 1 |
| 19 | Сумка для переноса кабелей 126.06.00.000 | 1 |
Доп. комплектация
Документы
