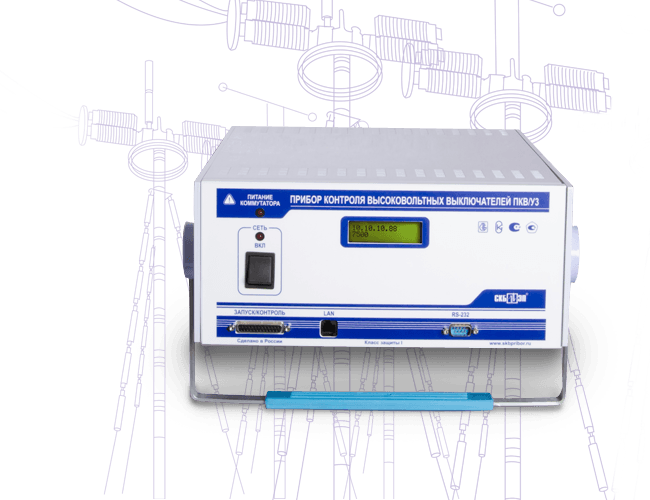

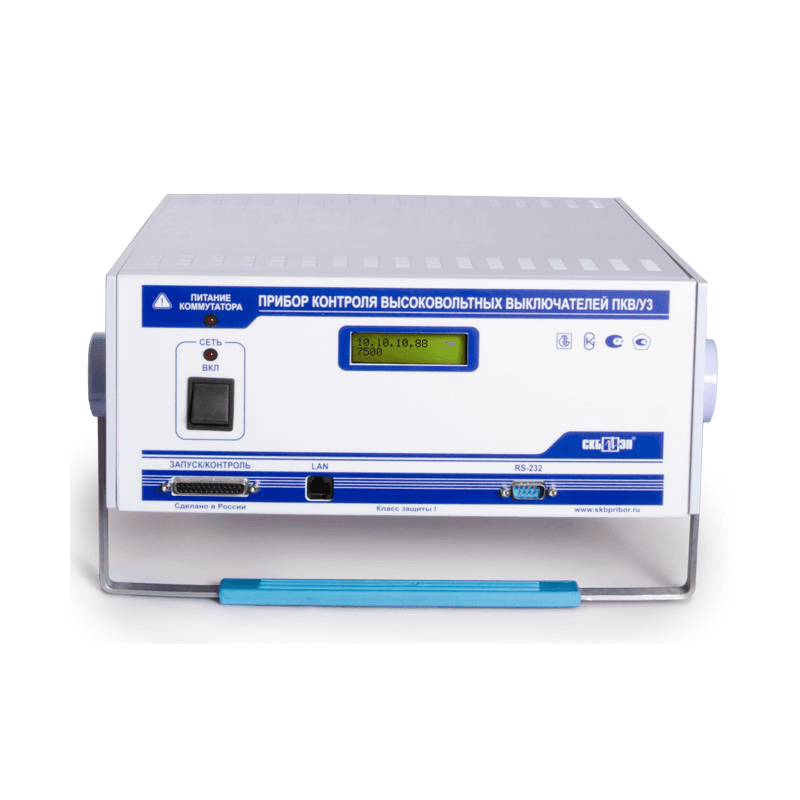

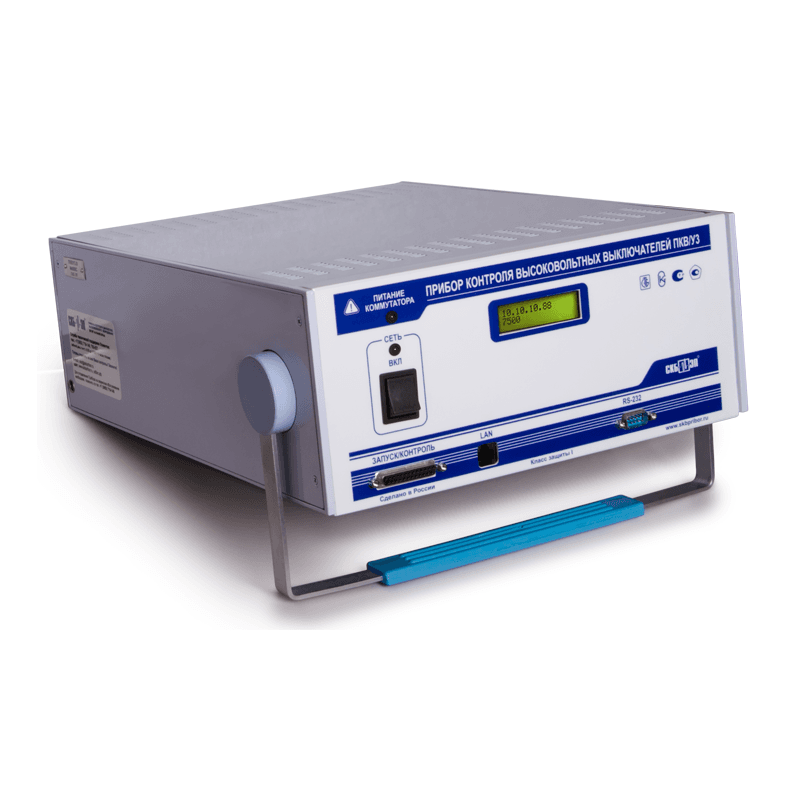

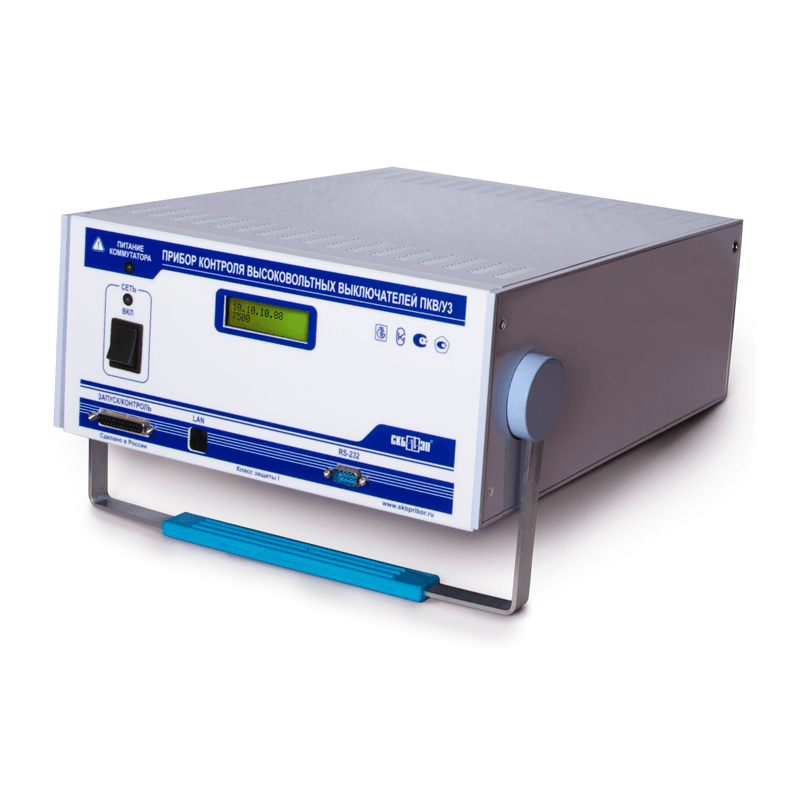

ПКВ/У3.0 Прибор контроля высоковольтных выключателей

Прибор предназначен для безразборного контроля технического состояния всех видов зарубежных и российских выключателей ( воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ.

Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:

• число дискретных каналов для контроля положения контактов с 12-и до 20-и;
• число каналов для подключения резистивных датчиков с 2-х до 12-и;
• ток коммутатора с 10А до 35А постоянного или переменного тока;
• число каналов датчиков перемещений с 1 до 3.

Прибор выпускается в трех модификациях, отличающихся числом каналов контроля резистивных датчиков и числом каналов датчиков перемещения: ПКВ/У3.0 (с двенадцатью каналами контроля резистивных датчиков и одним или тремя каналами датчика перемещения) и ПКВ/У3.1 (с двумя каналами контроля резистивных датчиков и одним каналом датчика перемещения). Первый прибор позволяет контролировать абсолютно все типы воздушных выключателей, включая ВО-750, ВО-1150, ВНВ-1150, а второй – все, кроме трех перечисленных.

Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях. Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.

В цифровой форме регистрируются следующие характеристики:

• временные – полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
• скоростные – скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы, значение средней скорости в любой заданный момент (интервал) времени;
• ходовые – полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения, значение хода в любой заданный момент (интервал времени);
• токовые – ток электромагнитов включения и отключения;
• напряжения – изменение напряжения на электромагнитах.

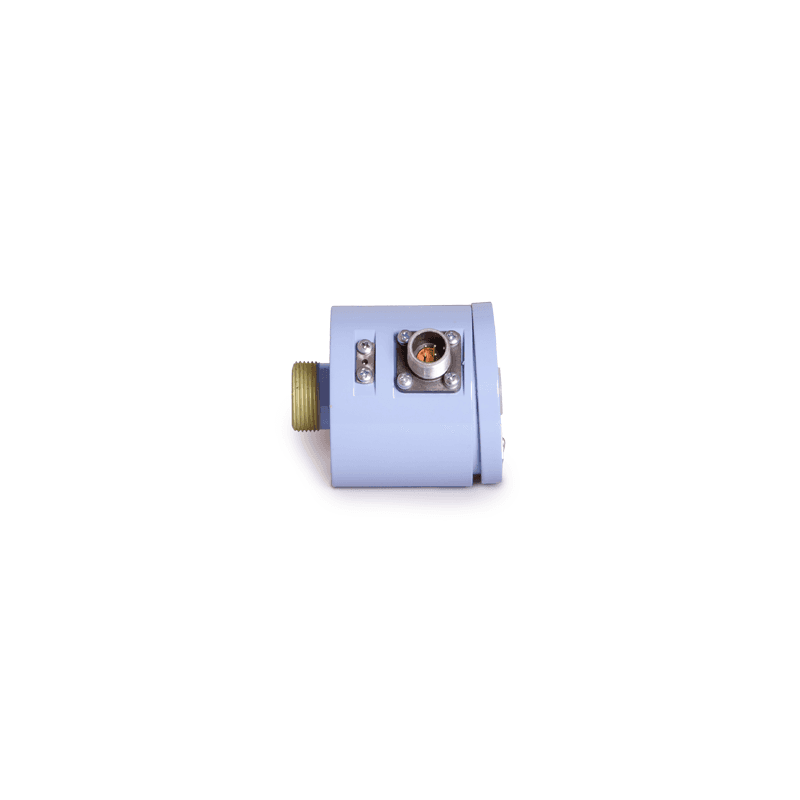

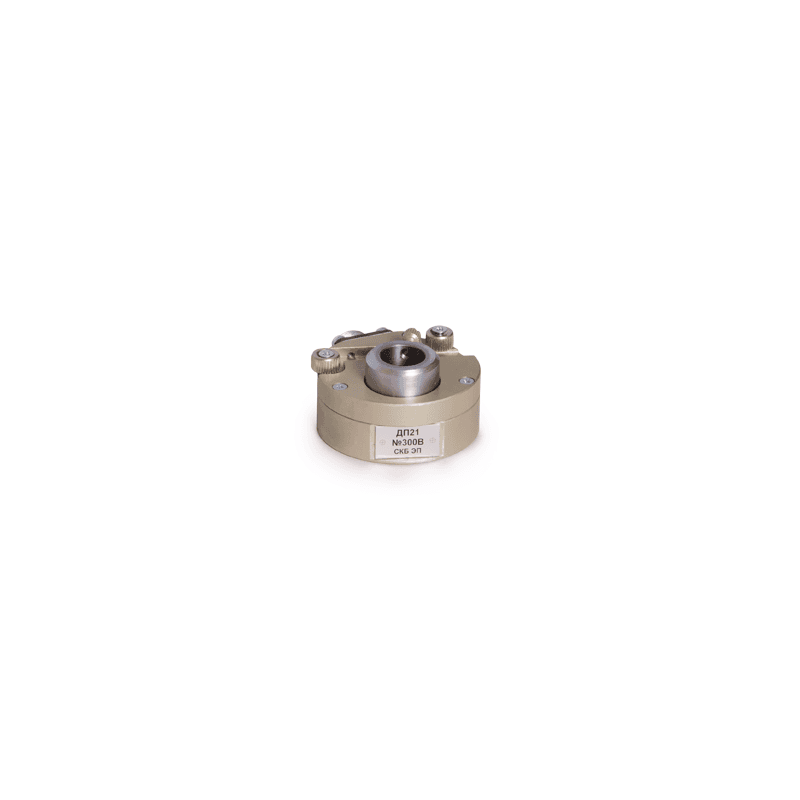

Временные характеристики контролируются как в простых операциях «О» и «В», так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя. Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощь точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

• зависимости скорости от времени и от хода;
• зависимости токов и напряжений электромагнитов от времени и хода;
• диаграммах процессов замыкания-размыкания контактов.

Анализируя графики, можно диагностировать развивающиеся дефекты.

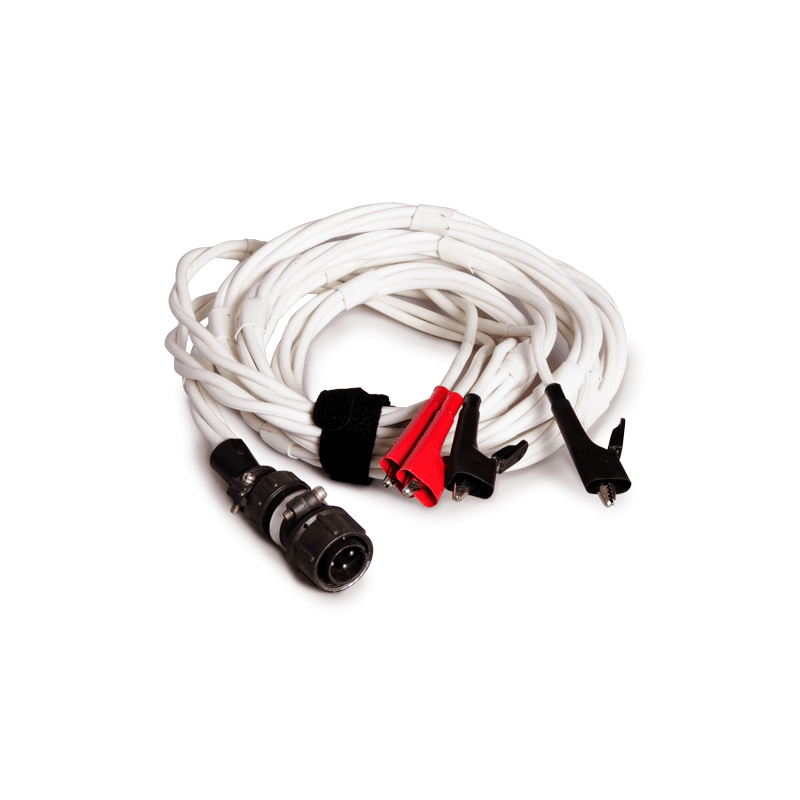

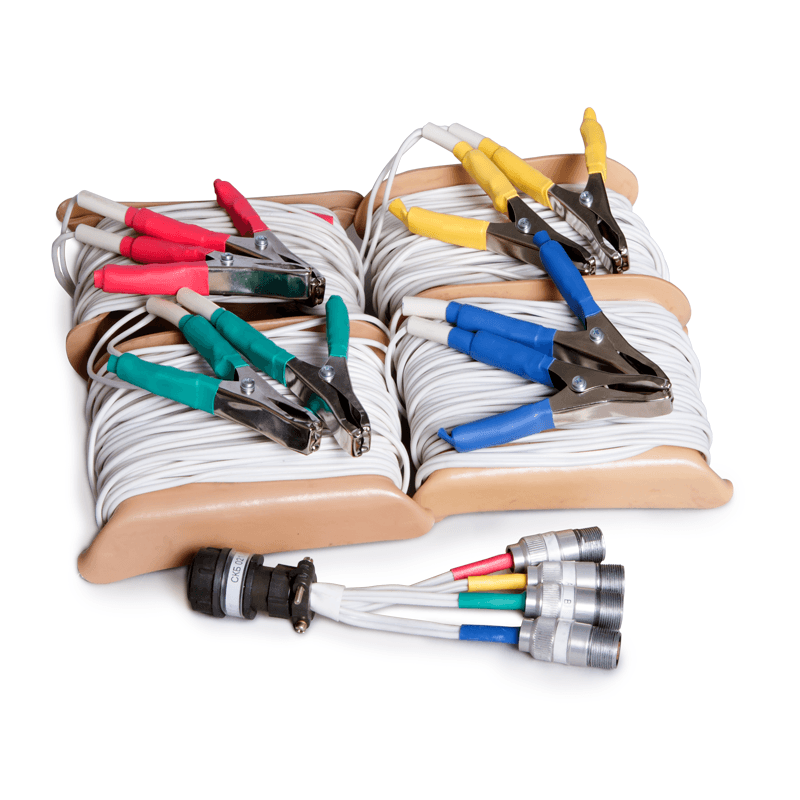

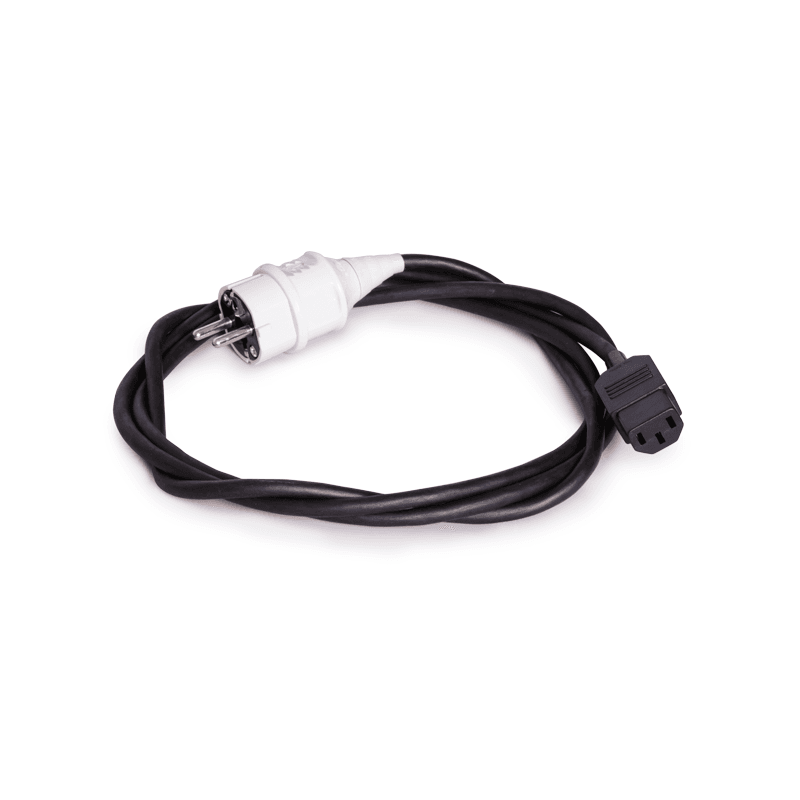

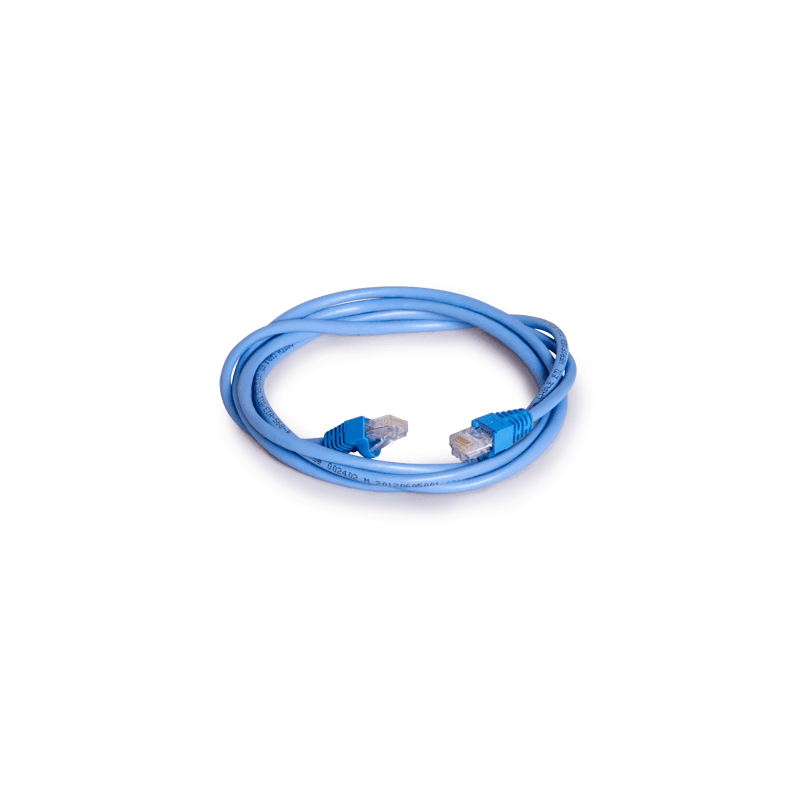

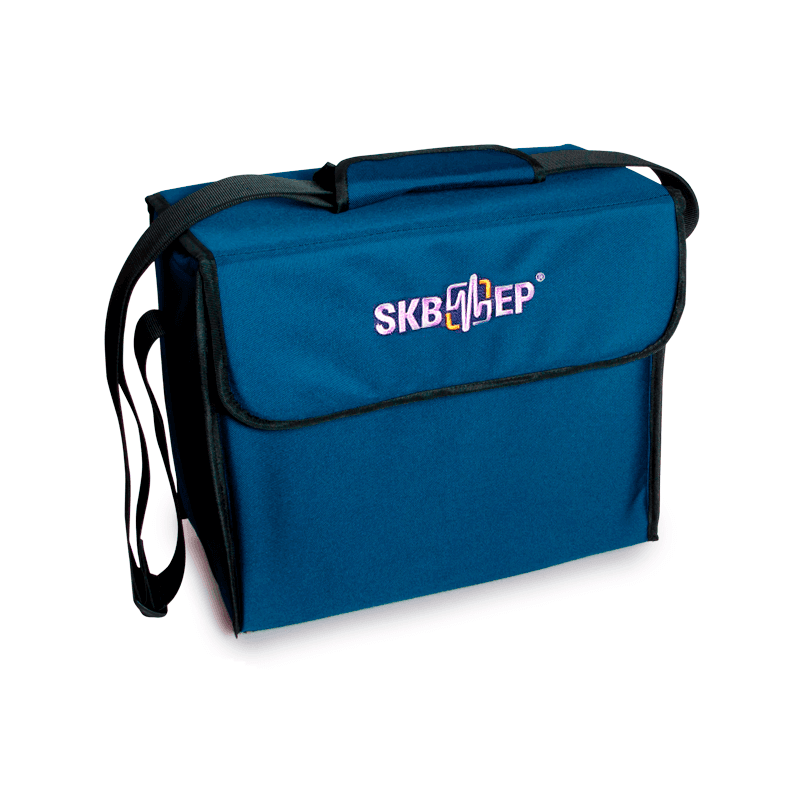

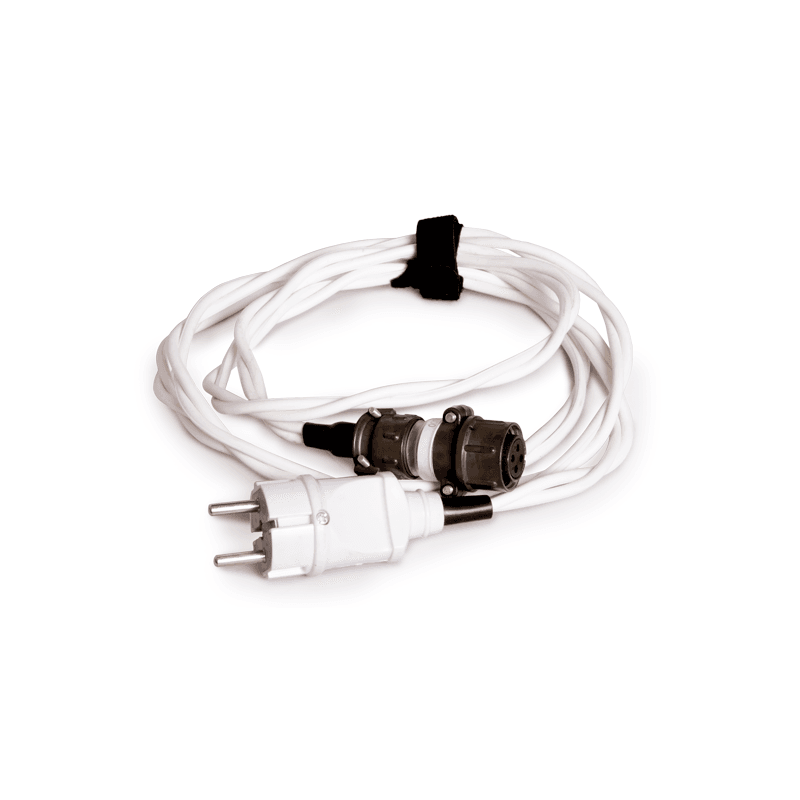

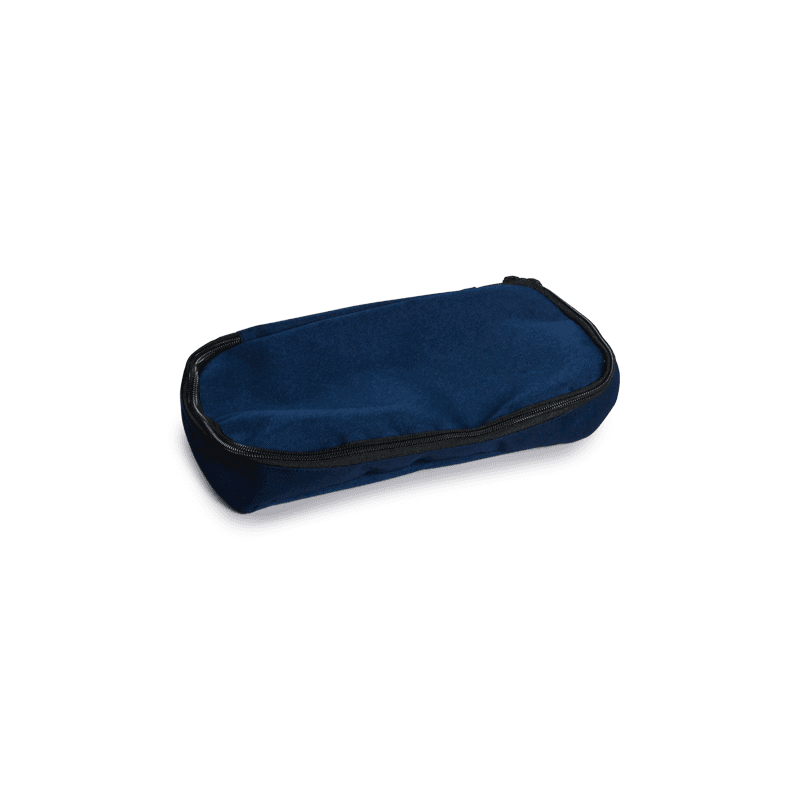

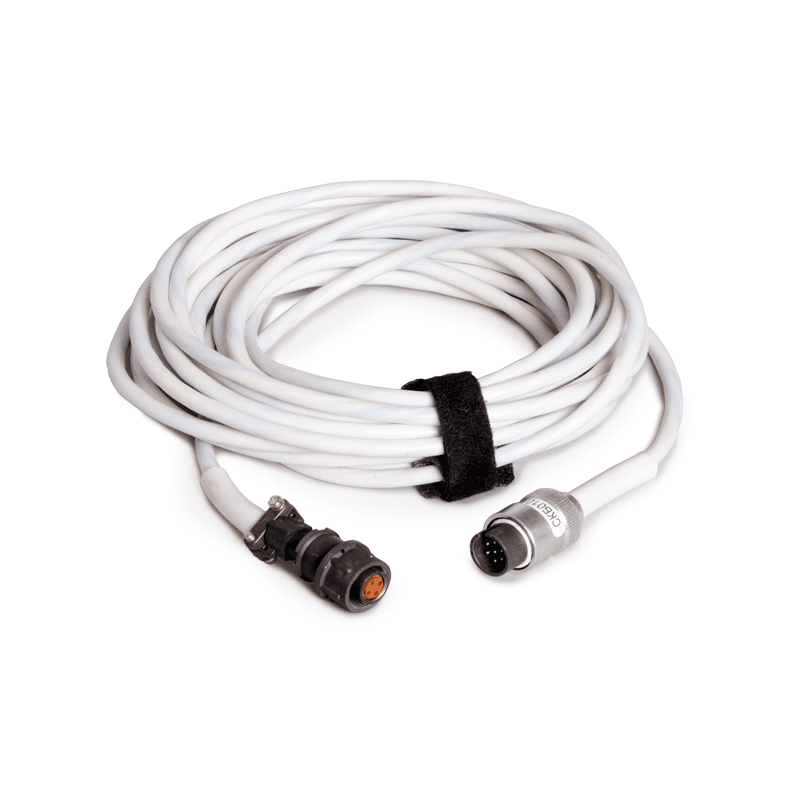

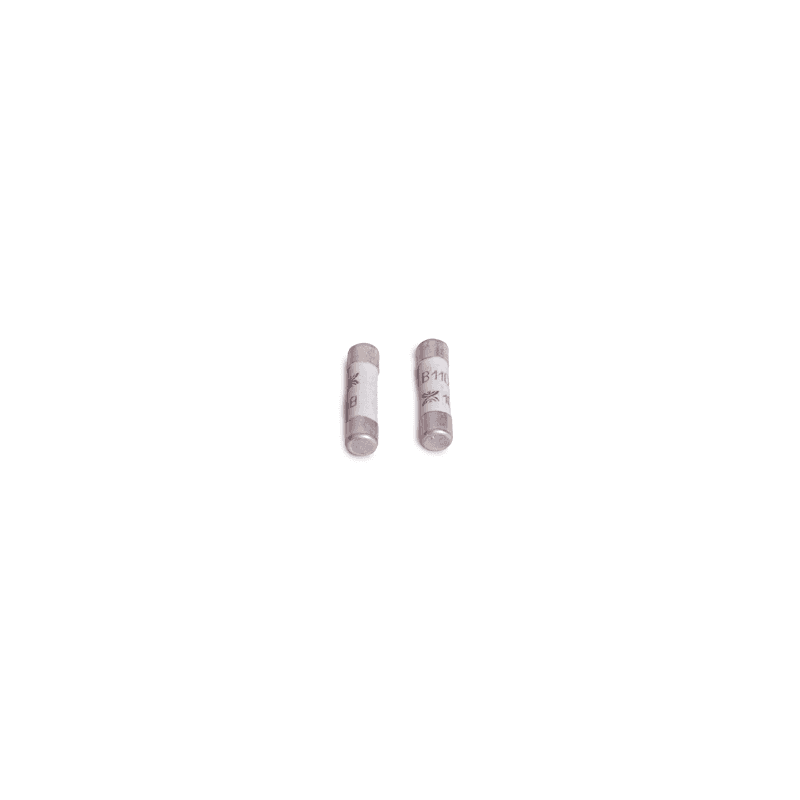

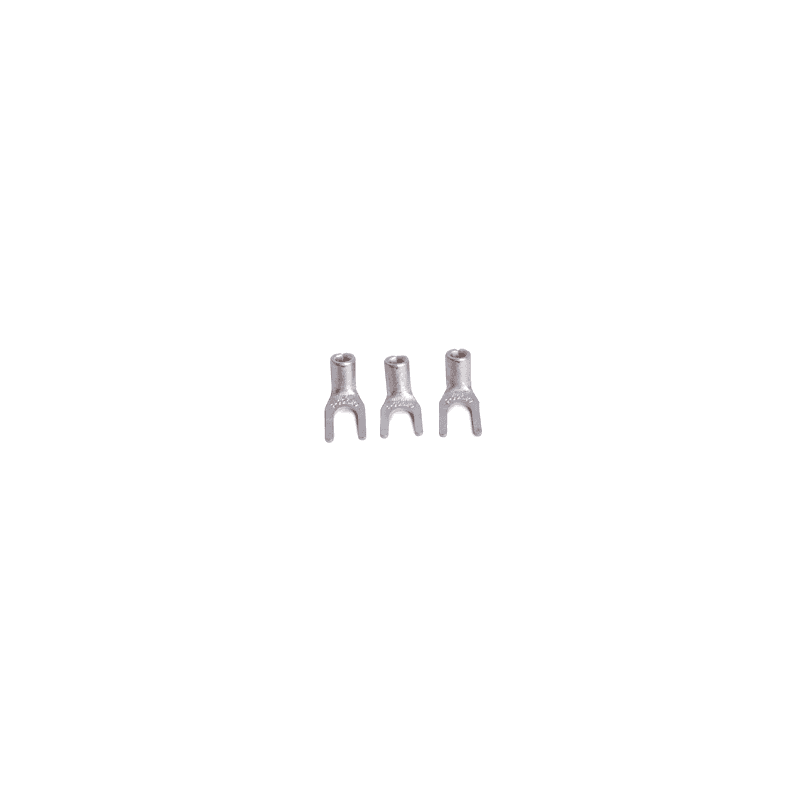

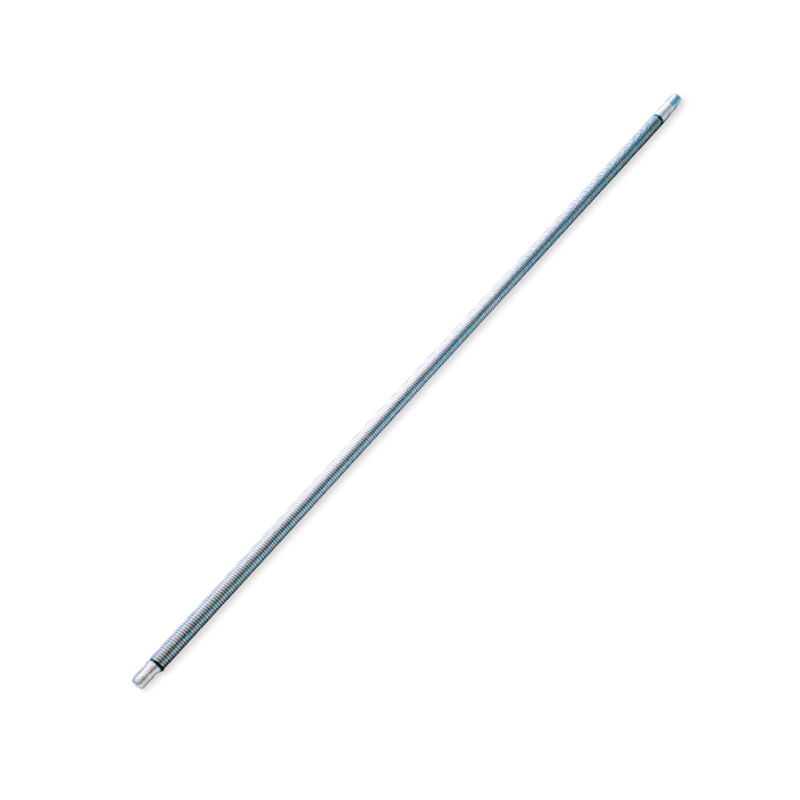

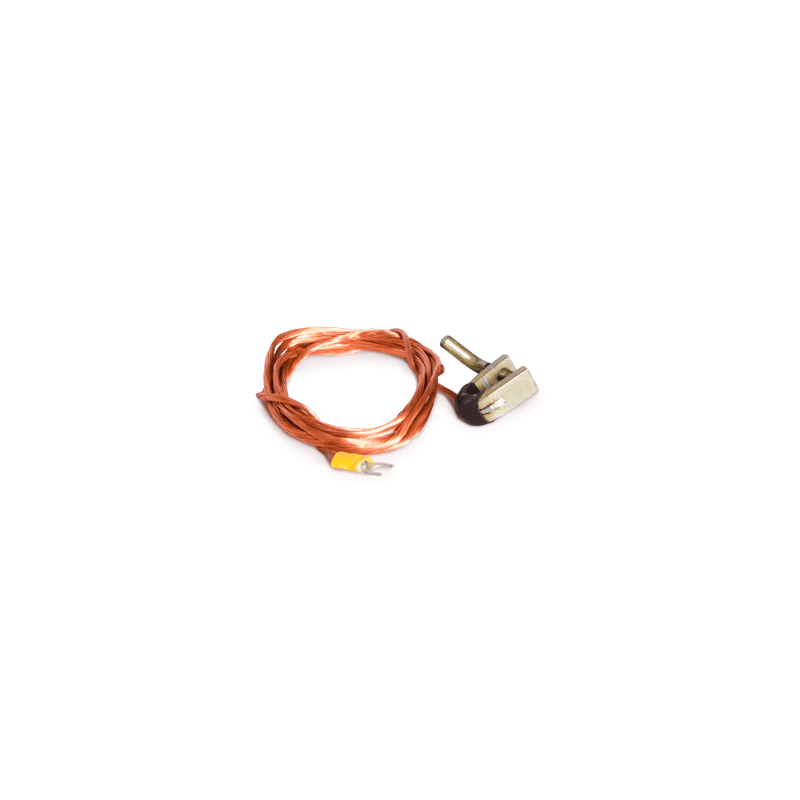

Прибор состоит из измерительного блока и переносного компьютера типа «Ноутбук» (закупается дополнительно). В комплект входят датчики перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплуатационная документация. Для бесконтактного измерения тока электромагнитов или соленоида прибор может по заказу комплектоваться токовыми клещами на токи 20А, 50А или 400А. Для удобства переноски прибор снабжен кейсом, а весь ЗИП размещается в укладочном ящике.

Количество и соотношение дополнительных датчиков клиент выбирает самостоятельно, учитывая парк высоковольтных выключателей.

Список дополнительных крепежных приспособлений формируется Производителем исходя из предоставленного списка приобретаемых датчиков.
