СКАТ-70М: кейсы применения — пошаговые методики испытаний со схемами

Аппарат высоковольтный испытательный СКАТ-70М — универсальный инструмент электролаборатории: одним прибором проверяют силовые кабели, ограничители перенапряжения, средства индивидуальной защиты и образцы диэлектриков. Ниже — четыре типовых кейса применения, каждый разобран пошагово: подготовка, схема подключения, режим и уровень напряжения, выдержка и оценка результата. Материал ориентирован на специалистов электролабораторий и снабженцев, подбирающих оборудование под конкретные задачи.

Важное предупреждение: конкретные значения испытательного напряжения, длительность и нормы токов утечки берутся из действующих нормативов (ПУЭ, ПТЭЭП, профильные ГОСТ и РД), паспорта объекта испытания и методик организации. Приведённые ниже цифры — типовые ориентиры, а не замена нормативу. К работе с высоким напряжением допускается только обученный персонал с соответствующей группой по электробезопасности.

Общая логика любого испытания

Независимо от объекта, порядок работы с СКАТ-70М сводится к одной схеме:

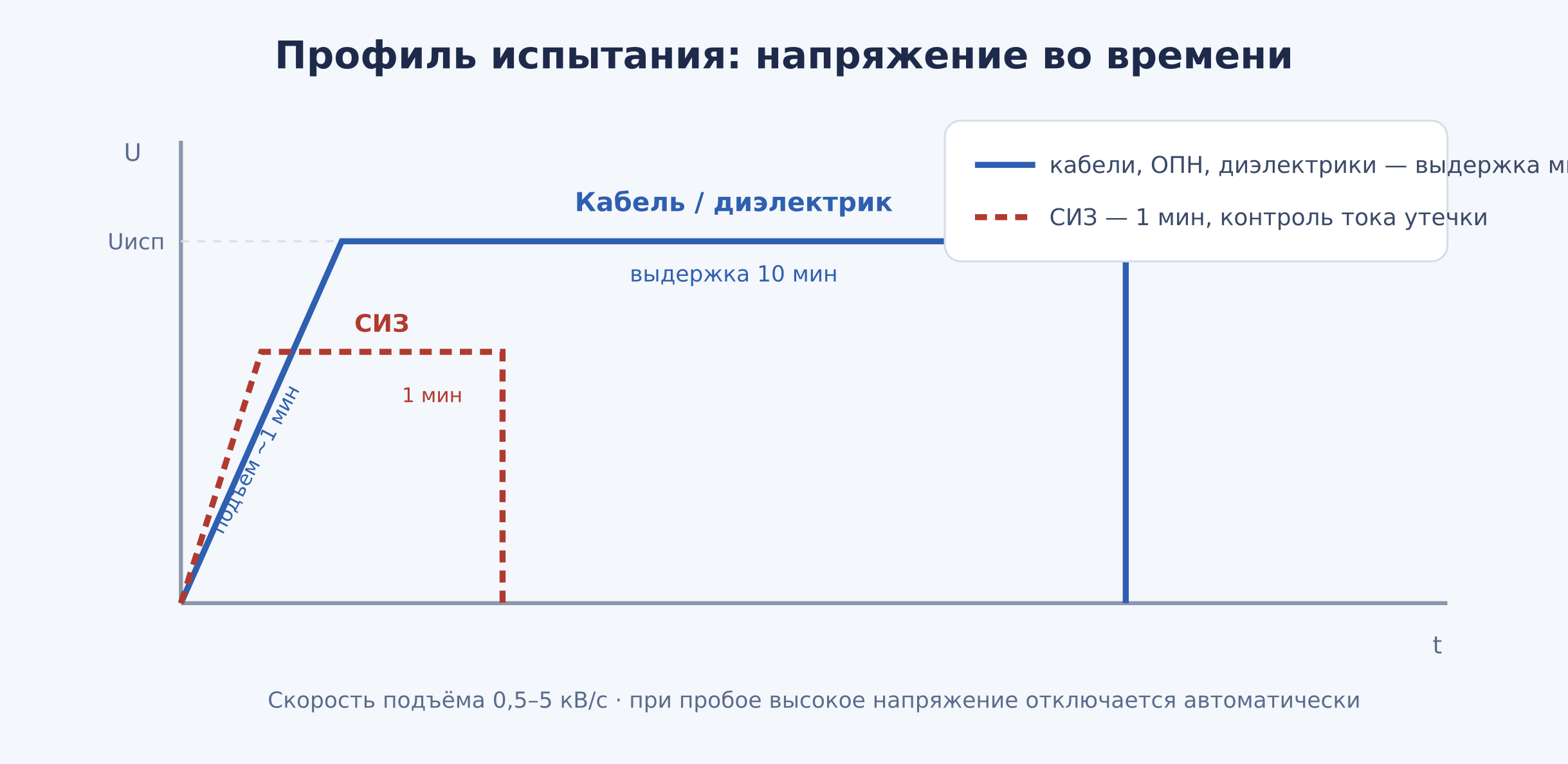

Объект и высоковольтный блок заземляют, объект подключают к выходу ВВ-блока, выбирают род напряжения (постоянное или переменное), задают скорость подъёма (0,5–5 кВ/с), плавно поднимают напряжение до испытательного значения, выдерживают заданное время и наблюдают за током утечки. Резкий рост тока или пробой означает дефект — при пробое в нагрузке аппарат автоматически снимает высокое напряжение. После испытания объект разряжают через автоматический заземлитель.

Разница между кейсами — в роде напряжения, его величине, времени выдержки и в том, какой параметр является критерием годности.

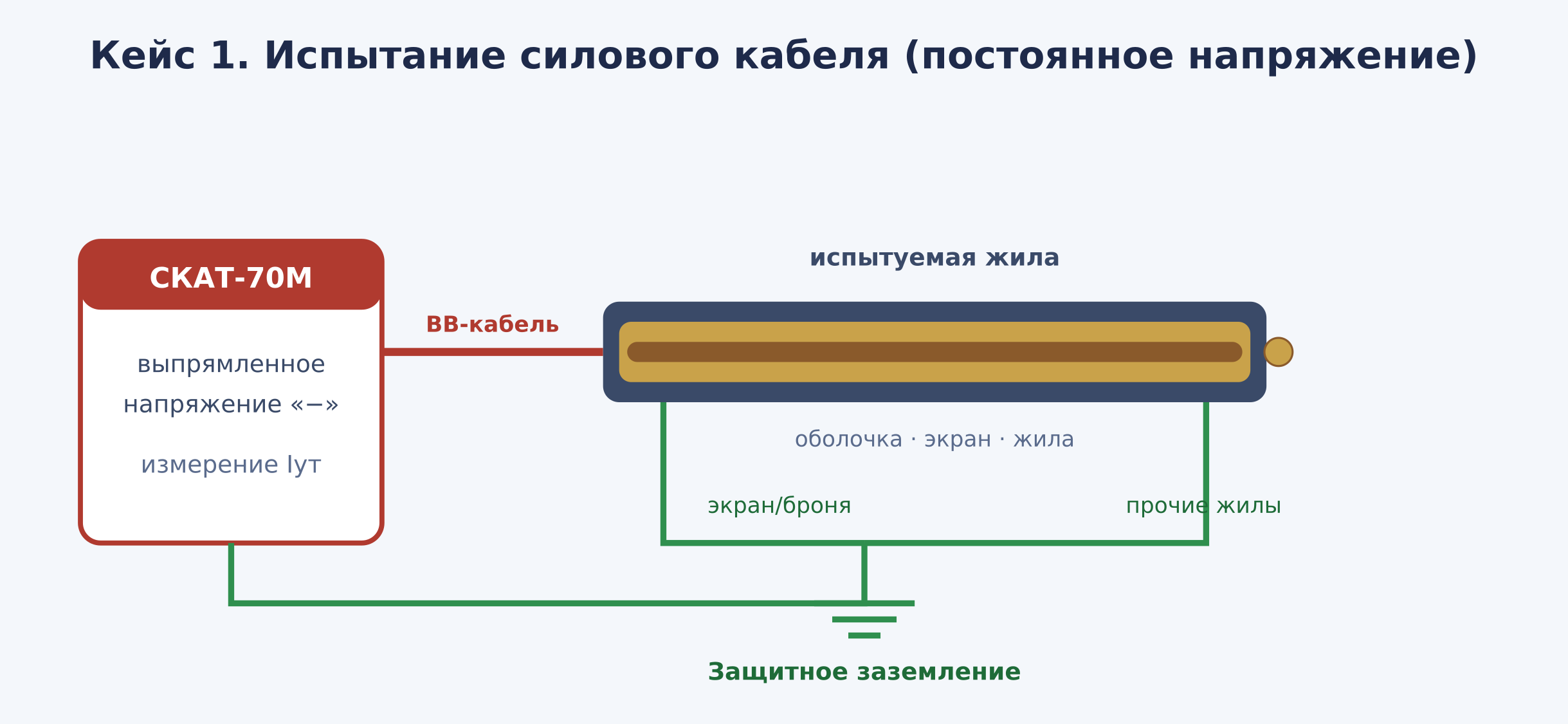

Кейс 1. Испытание изоляции силовых кабелей

Зачем. Самая массовая задача аппаратов на 70 кВ — проверка кабельных линий 6–35 кВ после монтажа, ремонта или в рамках профилактических испытаний. Цель — выявить дефекты изоляции до того, как они приведут к пробою под рабочим напряжением.

Род напряжения. Постоянное (выпрямленное) — оно минимизирует ёмкостные токи длинной линии и является нормируемым для кабелей с бумажной изоляцией по ПУЭ.

Пошаговая методика:

1. Отключить кабель, разрядить и заземлить обе жилы, вывесить плакаты, оградить зону.
2. Заземлить высоковольтный блок СКАТ-70М и металлическую оболочку (экран, броню) кабеля.
3. Подключить выход ВВ-блока к испытуемой жиле высоковольтным кабелем; свободные жилы и экран заземлить.
4. На блоке управления выбрать постоянное напряжение и скорость подъёма.
5. Плавно поднять напряжение до испытательного значения (по табл. 1.8.42 ПУЭ; подъём для линий до 10 кВ — около 1 минуты).
6. Выдержать под напряжением нормированное время: для кабелей с бумажной и пластмассовой изоляцией до 35 кВ — 10 минут, для резиновой изоляции 3–10 кВ — 5 минут.
7. Наблюдать за током утечки: он должен быть стабильным и снижаться либо оставаться неизменным. Рост тока — признак развивающегося дефекта.
8. Плавно снизить напряжение, разрядить и заземлить жилу через заземлитель, затем переключиться на следующую жилу.

Критерий годности. Изоляция считается выдержавшей испытание, если не произошло пробоя, перекрытия или резкого нарастания тока утечки, а значения токов по жилам близки между собой.

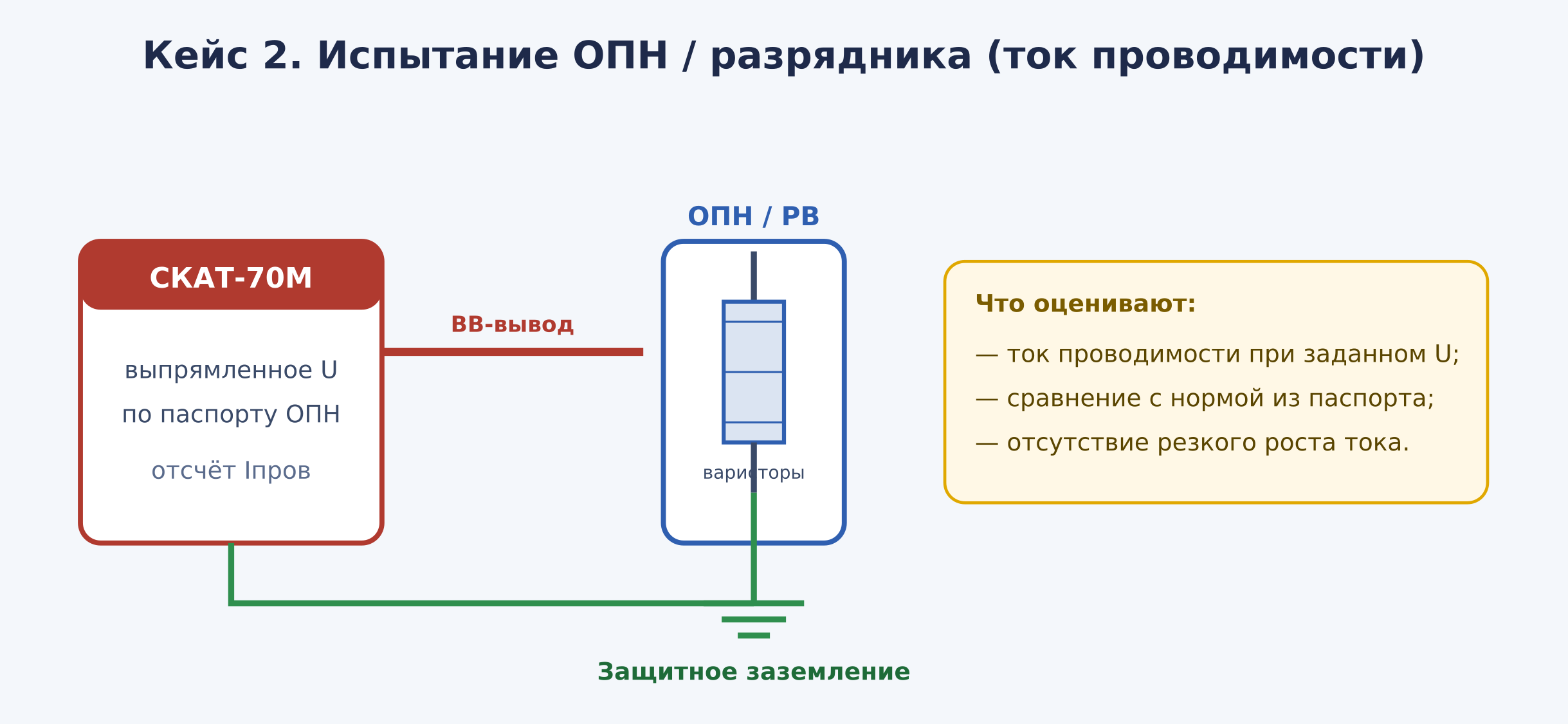

Кейс 2. Испытание ограничителей перенапряжения и разрядников

Зачем. ОПН и вентильные разрядники защищают сеть от коммутационных и грозовых перенапряжений. Со временем их варисторы стареют, и защита деградирует. Испытанием контролируют ток проводимости — показатель состояния.

Род напряжения. Постоянное (выпрямленное), величина — по паспорту конкретного ОПН/разрядника.

Пошаговая методика:

1. Снять ОПН/разрядник со схемы (или отсоединить), очистить поверхность от загрязнений и влаги — они искажают результат.
2. Заземлить высоковольтный блок и нижний вывод (заземляемый электрод) ограничителя.
3. Подключить выход ВВ-блока к верхнему выводу ОПН.
4. Выбрать постоянное напряжение, плавно поднять его до значения, указанного в паспорте (напряжение, при котором нормируется ток проводимости).
5. Выдержать и снять показание тока проводимости по индикатору «ВЫХ. ТОК».
6. Сравнить измеренный ток с нормой из паспорта и с результатами прошлых лет.
7. Снизить напряжение, разрядить и заземлить объект.

Критерий годности. Ток проводимости не превышает нормы производителя и не имеет резкого роста при подъёме напряжения. Существенное отклонение от паспортных или прошлогодних значений — повод к отбраковке.

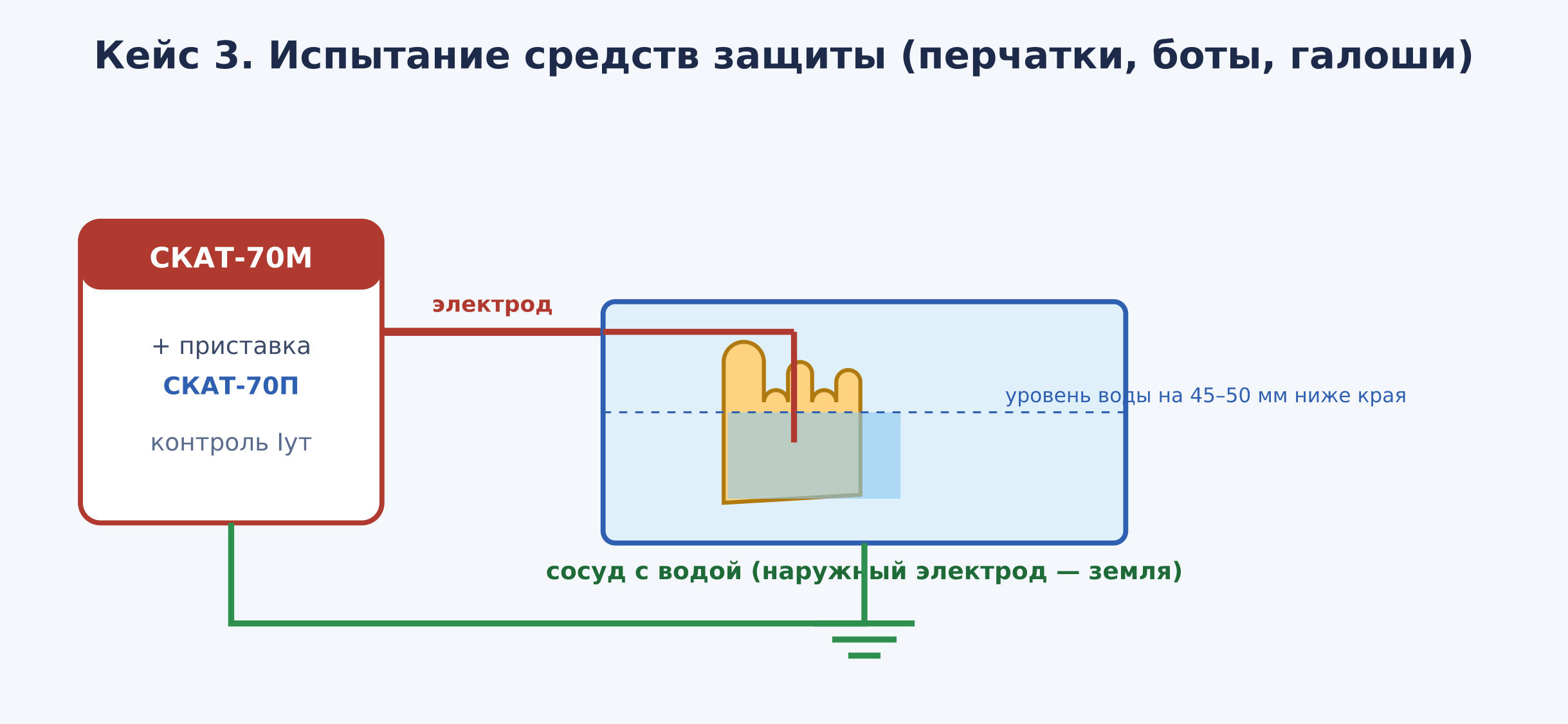

Кейс 3. Испытание средств индивидуальной защиты

Зачем. Диэлектрические перчатки, боты, галоши, изолирующие штанги и указатели напряжения — это то, что защищает жизнь электромонтёра. Их периодически испытывают повышенным напряжением с контролем тока утечки. Для этого кейса к СКАТ-70М применяют измерительную приставку СКАТ-70П, а для штанг и указателей — стенд СКАТ-СТЕНД.

Род напряжения. Переменное, 50 Гц.

Пошаговая методика (перчатки, боты, галоши):

1. Осмотреть изделие: проколы, трещины, расслоения — брак без испытания.
2. Погрузить изделие в сосуд с водой и налить воду внутрь; уровень воды снаружи и внутри — на 45–50 мм ниже края (борта перчатки, отворота бота). Сухие края предотвращают перекрытие по воздуху.
3. Наружный электрод (вода в сосуде) заземлить, внутренний электрод (вода внутри изделия) подключить к выходу через приставку СКАТ-70П.
4. Задать переменное напряжение и плавно поднять до нормируемого значения.
5. Выдержать 1 минуту, контролируя ток утечки по приставке.
6. Снизить напряжение, извлечь и просушить изделие, промаркировать (штамп с датой следующего испытания).

Типовые эксплуатационные нормы (ориентир, уточнять по ПТЭЭП):

• диэлектрические перчатки — 6 кВ, 1 мин, ток утечки не более 6 мА, периодичность 6 месяцев;
• галоши — 3,5 кВ, 1 мин, ток не более 2 мА, периодичность 12 месяцев;
• боты — 15 кВ, 1 мин, ток не более 7,5 мА, периодичность 36 месяцев;
• изолирующие штанги (до 35 кВ) — 3-кратное линейное напряжение, 5 мин, периодичность 24 месяца (на стенде СКАТ-СТЕНД).

Критерий годности. Отсутствие пробоя и перекрытия, ток утечки в пределах нормы. Изделие с превышением тока или пробоем изымается из эксплуатации.

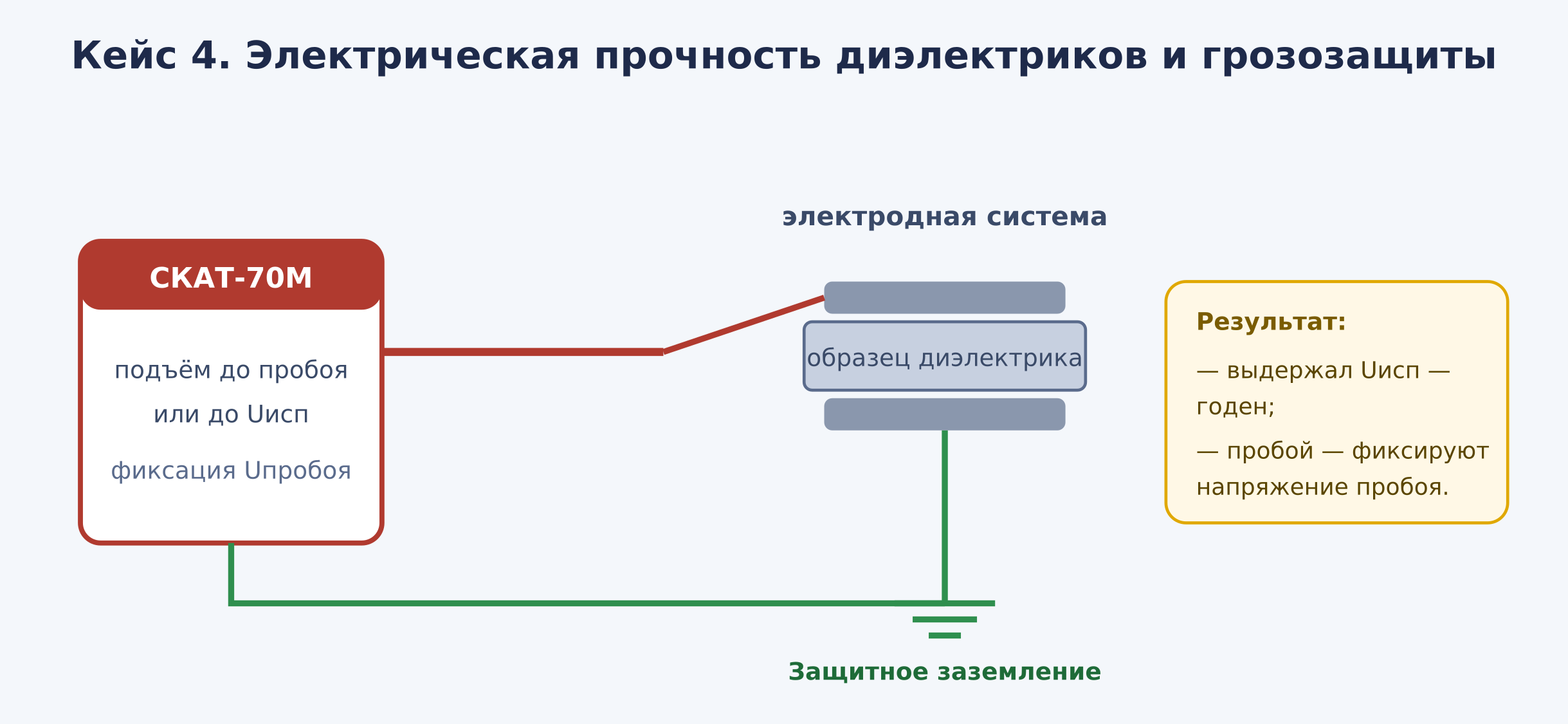

Кейс 4. Электрическая прочность диэлектриков и схем грозозащиты

Зачем. Производители кабелей, изоляторов, композитных материалов и разработчики устройств с высоковольтной развязкой подтверждают электрическую прочность продукции: образец либо выдерживает заданное напряжение, либо доводится до пробоя для определения предельного значения.

Род напряжения. Постоянное или переменное — в зависимости от методики на конкретный материал (ГОСТ 2990 и профильные стандарты).

Пошаговая методика:

1. Подготовить образец и электродную систему по методике на данный материал (форма электродов, среда — воздух или масло, расстояние).
2. Заземлить высоковольтный блок и нижний электрод.
3. Подключить верхний электрод к выходу ВВ-блока.
4. Выбрать род напряжения и скорость подъёма по методике.
5. Испытание на выдерживаемое напряжение: поднять до заданного Uисп и выдержать нормированное время, наблюдая ток. Испытание на пробой: равномерно поднимать напряжение до момента пробоя и зафиксировать напряжение пробоя.
6. Снизить напряжение, разрядить и заземлить схему, оценить образец.

Критерий годности. При испытании на выдерживаемое напряжение — отсутствие пробоя за нормированное время. При испытании на пробой — фиксируют напряжение пробоя и сравнивают с требованием стандарта.

Сводная таблица режимов по кейсам

Значения приведены как типовые ориентиры; для проведения аттестованных испытаний руководствуйтесь действующими нормативами и методиками.

Что докупить под конкретные кейсы

Базовый комплект СКАТ-70М покрывает кабели, ОПН и образцы диэлектриков. Для полноценной работы дополнительно потребуются:

• высоковольтный кабель для подключения к объекту (например, СК-70) — в стандартный комплект не входит;
• измерительная приставка СКАТ-70П — для испытаний средств защиты с контролем тока утечки;
• стенд СКАТ-СТЕНД — для изолирующих штанг и указателей напряжения свыше 1000 В;
• активная высоковольтная нагрузка АВН-70/АВН-70М — для отдельных методик.

Частые вопросы

• Каким напряжением испытывают кабель 10 кВ? Постоянным (выпрямленным), значение — по таблице 1.8.42 ПУЭ для соответствующего класса и типа изоляции; подъём около 1 минуты, выдержка 10 минут для бумажной и пластмассовой изоляции.

• Можно ли испытывать СИЗ прямо аппаратом СКАТ-70М? Да, но для корректного контроля тока утечки применяют измерительную приставку СКАТ-70П, а для штанг и указателей — стенд СКАТ-СТЕНД.

• Почему кабели испытывают постоянным напряжением, а не переменным? Длинная кабельная линия имеет большую ёмкость; на переменном напряжении ёмкостный ток превысил бы возможности аппарата (допустимая ёмкость нагрузки — до 2,5 нФ). Постоянное напряжение снимает это ограничение.

• Что происходит при пробое во время испытания? Аппарат автоматически отключает высокое напряжение при пробое в нагрузке; объект затем разряжается через автоматический заземлитель.

• Нужны ли отдельные нормы для каждого объекта? Да. Уровень напряжения, выдержку и допустимый ток берут из ПУЭ, ПТЭЭП, профильных ГОСТ/РД и паспорта объекта — приведённые в статье значения являются ориентирами.
