СКАТ-70М — аппарат высоковольтный испытательный: характеристики, применение и выбор

СКАТ-70М — переносной аппарат высоковольтный испытательный для проверки изоляции повышенным напряжением постоянного и переменного тока. Он вырабатывает высокое напряжение (до 71 кВ постоянного и до 51 кВ переменного тока), прикладывает его к объекту испытания и измеряет напряжение и ток утечки, показывая, выдерживает изоляция нагрузку или нет. Аппарат внесён в Государственный реестр средств измерений РФ под № 82533-21, то есть является средством измерения и подлежит поверке. Производитель — российское предприятие «Завод промышленного оборудования СКАТ» (ЗПО СКАТ).

Ниже — подробный разбор для тех, кто выбирает и закупает аппарат: зачем он нужен, что именно им делают, как он устроен и работает, кто его типичный пользователь и на что смотреть при покупке.

Зачем нужен этот аппарат

Любая изоляция — в кабелях, разрядниках, диэлектрических материалах, средствах защиты электромонтёра — со временем стареет, накапливает дефекты и может пробиться под рабочим напряжением. Чтобы не ждать аварии на действующей сети, изоляцию проверяют заранее: подают на неё напряжение заведомо выше рабочего и смотрят, выдержит она или пробьётся в контролируемых условиях лаборатории.

Именно эту задачу решает СКАТ-70М. Его назначение можно свести к трём функциям:

• Генерирование высокого напряжения — синусоидального переменного тока частотой 50 Гц и постоянного тока.
• Измерение приложенного напряжения и силы протекающего тока (тока утечки) — как на переменном, так и на постоянном токе.
• Диагностика и испытание изоляции силовых кабелей, ограничителей перенапряжения (разрядников, ОПН), твёрдых диэлектриков, средств индивидуальной защиты и других объектов, требующих проверки электрической прочности.

Отдельно стоит выделить испытания образцов материалов: твёрдых и композитных диэлектриков, электронных устройств с высоковольтной гальванической развязкой, систем и схем грозозащиты — всего, где нужно подтвердить электрическую прочность.

Точность измерения и поддержания испытательного напряжения соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2-97 — базовых стандартов на методы испытания изоляции повышенным напряжением.

Что конкретно им испытывают

На практике СКАТ-70М применяют для проверки:

• Силовых кабелей — испытание изоляции повышенным выпрямленным (постоянным) напряжением после монтажа, ремонта или в рамках профилактических испытаний. Это классическая и самая массовая задача аппаратов на 70 кВ.
• Ограничителей перенапряжения и разрядников — контроль тока проводимости и состояния.
• Твёрдых и композитных диэлектриков — определение электрической прочности образцов материалов.
• Средств защиты — диэлектрических перчаток, бот, галош, изолирующих штанг, указателей напряжения (для штанг и указателей свыше 1000 В применяется совместимый стенд СКАТ-СТЕНД).
• Электронных устройств с высоковольтной развязкой и схем грозозащиты — там, где важна проверка изоляционного барьера.

Постоянное напряжение (до 70 кВ) используют в основном для кабелей и там, где нужно минимизировать ёмкостные токи; переменное (до 50 кВ) — для объектов, которые по методике испытывают именно переменным напряжением. Наличие обоих режимов в одном аппарате и делает СКАТ-70М универсальным инструментом электролаборатории.

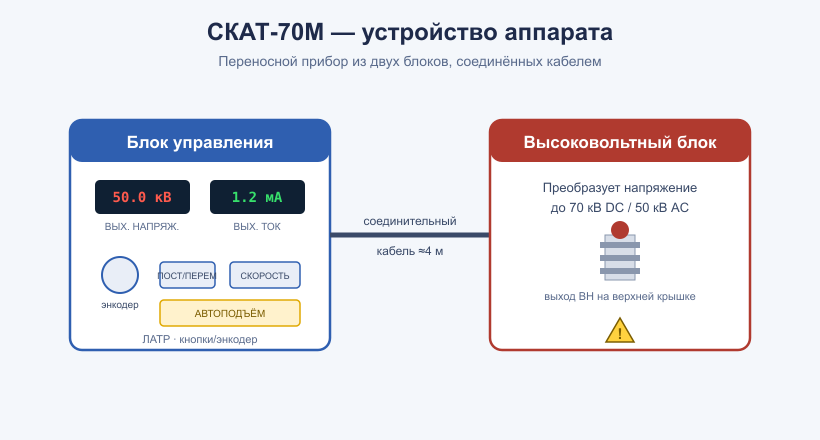

Как устроен аппарат

Конструктивно это переносной прибор из двух блоков, соединённых кабелем:

• Блок управления — здесь оператор задаёт режим и уровень напряжения, снимает показания. Внутри находится ЛАТР (лабораторный автотрансформатор) как регулируемый источник силового напряжения. Габариты 420 × 340 × 220 мм, масса 16 кг.
• Высоковольтный блок — преобразует поступающее с блока управления регулируемое напряжение в высокое. Выход высокого напряжения выведен на верхнюю крышку блока. Габариты 650 × 375 × 360 мм, масса 37 кг.

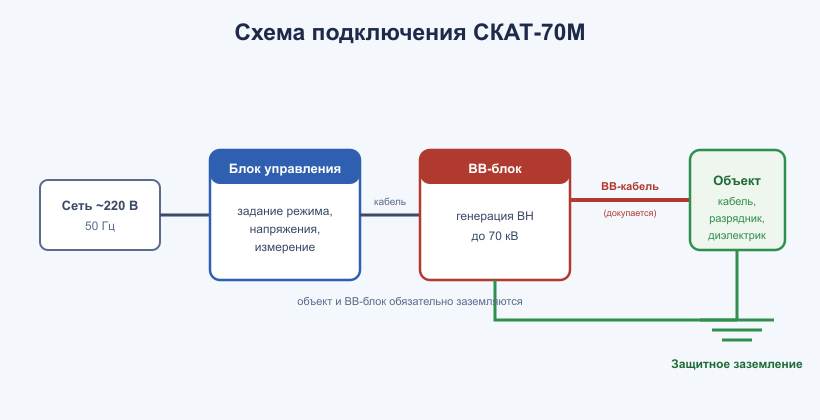

Принцип работы: с блока управления на высоковольтный блок подаётся управляемое силовое напряжение, которое там повышается до испытательного. Испытуемое изделие обязательно заземляется, а проверяемая цепь подключается к выходу высоковольтного блока.

На передней панели блока управления расположены:

• индикатор «ВЫСОКОЕ НАПРЯЖЕНИЕ» — сигнализирует о включении выхода;
• индикаторы «ВЫХ. НАПРЯЖ.» и «ВЫХ. ТОК» — показывают измеренные значения;
• тумблер «ПОСТ. — ПЕРЕМ.» — выбор рода напряжения;
• переключатель «СКОРОСТЬ» — выбор скорости подъёма напряжения;
• кнопка «АВТОПОДЪЕМ» — переключение между ручным режимом и автоподъёмом.

Индикация выполнена на светодиодных знакосинтезирующих индикаторах, управление — кнопками и энкодерами.

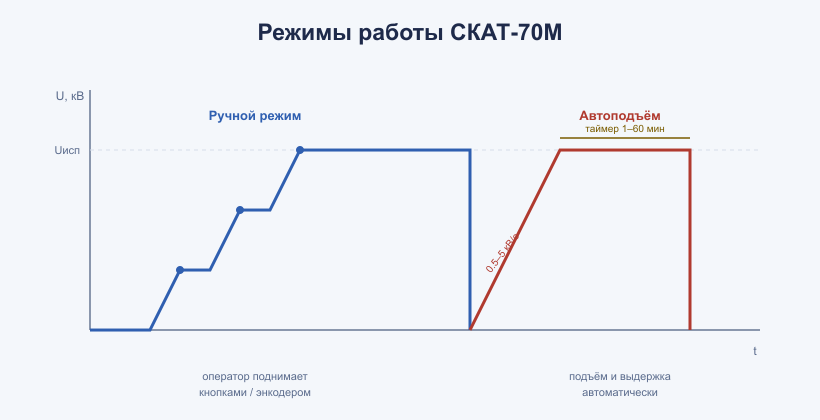

Как им пользоваться: режимы работы

Аппарат поддерживает два режима испытания.

Ручной режим. Оператор сам поднимает напряжение до нужного уровня — кнопками или энкодером — с выбранной скоростью, выдерживает объект под напряжением и следит за током утечки. Переключатель скорости позволяет задать плавность подъёма: 0,5; 1; 2 или 5 кВ/с.

Автоматический режим (автоподъём). Аппарат сам поднимает напряжение с заданной скоростью до установленного значения и выдерживает его в течение времени, заданного встроенным таймером. Таймер настраивается пользователем в диапазоне от 1 до 60 минут. Это удобно при серийных однотипных испытаниях и снижает влияние человеческого фактора.

Общая логика работы в обоих случаях: объект заземляют, подключают к выходу высоковольтного блока, выбирают род напряжения (постоянное/переменное) и скорость, поднимают напряжение до испытательного значения, выдерживают заданное время и наблюдают за током. Резкий рост тока или пробой означает дефект изоляции; при пробое в нагрузке аппарат автоматически отключает высокое напряжение.

Основные технические характеристики

Испытание напряжением постоянного тока (DC)

• Диапазон регулирования выходного напряжения: от 1 до 71 кВ
• Диапазон измерений напряжения: от 3 до 70 кВ
• Максимальный выходной ток: 20 мА; диапазон измерений от 0,1 до 20 мА
• Амплитуда пульсаций: 3 %
• Полярность: отрицательная (опционально — положительная)
• Погрешность измерения напряжения: ± (2,0 + 0,04·((70/U)−1)) %, где U — измеренное значение, кВ

Испытание напряжением переменного тока (AC), 50 Гц

• Диапазон регулирования выходного напряжения: от 1 до 51 кВ
• Диапазон измерений напряжения: от 2 до 50 кВ
• Максимальный выходной ток: 50 мА; диапазон измерений от 0,1 до 50 мА
• Амплитуда пульсаций: 5 %
• Погрешность измерения напряжения: ± (2,0 + 0,04·((50/U)−1)) %

Общие параметры

• Ёмкость допустимой нагрузки при максимальном напряжении: до 2,5 нФ
• Режимы: ручной и автоматический
• Скорость изменения напряжения: 0,5; 1; 2; 5 кВ/с
• Таймер: от 1 до 60 минут
• Питание: сеть переменного тока 198–242 В, 49–51 Гц
• Максимальная потребляемая мощность: 2800 В·А; максимальный ток: 15 А
• Условия эксплуатации: температура от −20 до +40 °C, влажность до 80 % при +25 °C

Массогабаритные параметры

• Блок управления: 420 × 340 × 220 мм, 16 кг
• Высоковольтный блок: 650 × 375 × 360 мм, 37 кг
• В упаковке: 670 × 670 × 400 мм, 66 кг

Обратите внимание на предельную ёмкость нагрузки (до 2,5 нФ) — она ограничивает длину и тип кабеля, который можно испытывать переменным напряжением. Для длинных кабельных линий с большой ёмкостью, как правило, используют испытание именно постоянным напряжением.

Безопасность

Работа с десятками киловольт требует встроенной защиты, и в СКАТ-70М она реализована на нескольких уровнях:

• защитное заземление и автоматический заземлитель — снимают остаточный заряд с объекта после испытания;
• защита от превышения допустимого напряжения и тока;
• автоматическое отключение при пробое в нагрузке;
• защита от перегрева высоковольтного блока;
• кнопка аварийного отключения высокого напряжения;
• опционально — внешняя сигнальная лампа и защитная блокировка (например, дверей испытательной зоны).

Несмотря на автоматику, аппарат относится к оборудованию повышенной опасности: к работе допускается только обученный персонал с соответствующей группой по электробезопасности, с соблюдением правил по охране труда при эксплуатации электроустановок.

Кто им пользуется

Типичный пользователь СКАТ-70М — это:

• электротехнические лаборатории (ЭТЛ) — как заводские, так и независимые, аккредитованные на испытания;
• службы эксплуатации электросетей — предприятия распределительных и городских сетей, отвечающие за кабельные линии 6–35 кВ;
• энергослужбы промышленных предприятий — заводов, ГОКов, нефтегазовых и других объектов с собственным электрохозяйством;
• кабельные и электромонтажные организации — для приёмо-сдаточных испытаний после прокладки и монтажа;
• производители кабелей, диэлектрических материалов и высоковольтной техники — для контроля качества и испытаний образцов;
• испытательные центры и сервисные организации — испытывающие средства защиты и оборудование.

Отзывы пользователей отмечают простоту работы, полностью русскоязычную панель и компактность при значительной массе высоковольтного блока.

Комплектация и что докупить

В стандартный комплект поставки входят:

• блок управления;
• высоковольтный блок;
• соединительный кабель (≈4 м);
• два провода заземления (≈4 м, сечение 4 мм²);
• сетевой кабель;
• вилка разъёма для сигнальных цепей;
• плавкая вставка (предохранитель);
• паспорт, руководство по эксплуатации, копия свидетельства об утверждении типа СИ и методика поверки.

Важно при закупке: высоковольтный кабель для подключения к объекту испытания не входит в стандартный комплект и заказывается отдельно (например, силиконовый кабель СК-70). Вид, длину и заделку кабеля выбирают под конкретные задачи.

Дополнительно к аппарату предлагаются: измерительная приставка СКАТ-70П (для расширения возможностей, в том числе испытаний средств защиты), активная высоковольтная нагрузка АВН-70 / АВН-70М, стенд СКАТ-СТЕНД для испытания изолирующих штанг и указателей напряжения свыше 1000 В.

На что смотреть при покупке

Несколько практических ориентиров для снабженца и специалиста, принимающего решение:

• Наличие в Госреестре СИ и поверка. Аппарат внесён в реестр (№ 82533-21) с межповерочным интервалом 2 года. Уточняйте актуальность свидетельства об утверждении типа и заказывайте поставку сразу с первичной поверкой, если аппарат нужен для аккредитованной лаборатории.
• Комплектность по высоковольтному кабелю. Заложите его в заказ отдельно — без него аппарат к объекту не подключить.
• Достаточность параметров под задачи. 70 кВ DC / 50 кВ AC и токи 20/50 мА покрывают испытания кабелей до 35 кВ, разрядников, средств защиты и образцов диэлектриков. Для более высоких классов напряжения нужны аппараты на 100 кВ и выше (например, СКАТ-100Ц).
• Ограничение по ёмкости нагрузки (2,5 нФ) при переменном напряжении — проверьте, что оно соответствует ёмкости ваших объектов; для длинных кабелей планируйте испытание постоянным напряжением.
• Опции безопасности (внешняя сигнальная лампа, защитная блокировка) — полезны при стационарном размещении в испытательной зоне.
• Гарантия и сервис. Заявленная гарантия производителя — 1,5 года; уточняйте условия и сроки поставки у поставщика.

Аналоги

В том же классе задач (испытание изоляции до 70 кВ) присутствуют аппараты других производителей: АИД-70М и АИД-70Ц, АИСТ 50/70, а также цифровая версия того же семейства — СКАТ-70Ц. При выборе между аналоговым СКАТ-70М и цифровыми версиями обычно смотрят на удобство индикации, наличие протоколирования и бюджет.

Частые вопросы о СКАТ-70М

• Какое максимальное напряжение выдаёт СКАТ-70М? До 71 кВ постоянного тока (диапазон измерений до 70 кВ) и до 51 кВ переменного тока частотой 50 Гц (диапазон измерений до 50 кВ).

• Для чего применяется аппарат СКАТ-70М? Для испытания и диагностики изоляции силовых кабелей, ограничителей перенапряжения, твёрдых и композитных диэлектриков, средств защиты и электронных устройств повышенным напряжением. Аппарат генерирует высокое напряжение и измеряет ток утечки.

• Входит ли высоковольтный кабель в комплект? Нет. Высоковольтный кабель для подключения к объекту испытания заказывается отдельно (например, силиконовый кабель СК-70) — его нужно закладывать в заказ.

• Нужна ли поверка СКАТ-70М? Да. Аппарат внесён в Госреестр СИ РФ под № 82533-21 и является средством измерения. Межповерочный интервал — 2 года.

• Чем СКАТ-70М отличается от СКАТ-70Ц? СКАТ-70М — аппарат с аналоговой светодиодной индикацией, СКАТ-70Ц — цифровая версия того же класса. Различаются удобством отображения и обработки результатов.

• Какие есть режимы работы? Ручной (оператор сам поднимает напряжение кнопками или энкодером) и автоматический (автоподъём до заданного значения с выдержкой по таймеру от 1 до 60 минут).
