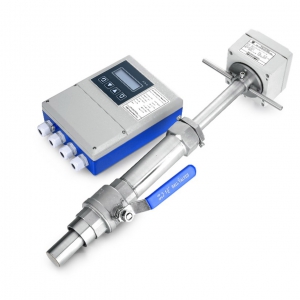

Погружной электромагнитный расходомер для теплосетей Streamlux MagFlow 3600
Код товара: 1536
Цена по запросу
Погружной электромагнитный расходомер Streamlux MagFlow 3600 - это отличное решение для учета расхода тепловых сетей. Рассчитан на работу в широком диапазоне диаметров от 50 до 1600 мм. Отличительной особенностью модели является возможность применения при температуре среды до 100°C и стабильная погрешность 2% на всем диапазоне скоростей от 0,5 до 10 м/с.
При использовании на больших диаметрах погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
Измеряемые жидкости:
•Теплоноситель (горячая вода)
•Теплоноситель (гликоль с водой)

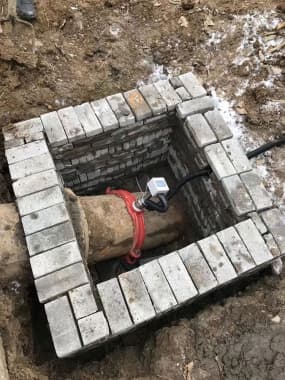

Погружной (вставной) расходомер MagFlow 3600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Для удобства контроля данных в таких случаях чаще всего применяется раздельное исполнение, когда первичный преобразователь находится непосредственно в колодце, а вторичный с выводом информации о расходе на дисплей, устанавливают в диспетчерском пункте неподалеку.

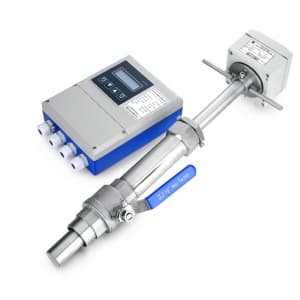

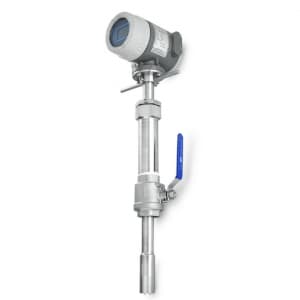

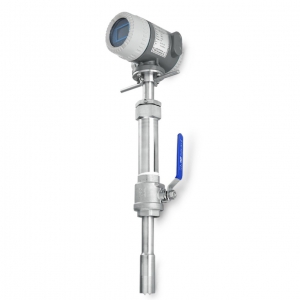

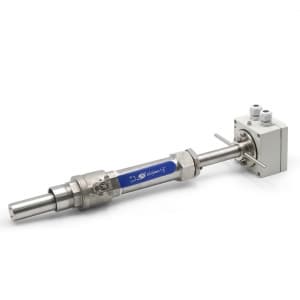

| Моноблочное исполнение | Раздельное исполнение |
 |  |
Вставной расходомер MagFlow 3600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации.
При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель Streamlux MagFlow 1600 со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.
Быстрый монтаж
Важно!!! Расходомеры Streamlux MagFlow 3600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.
Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.
Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 3600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.
 |  |

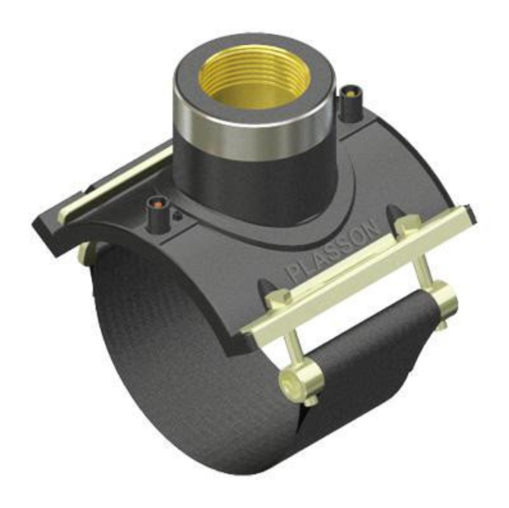

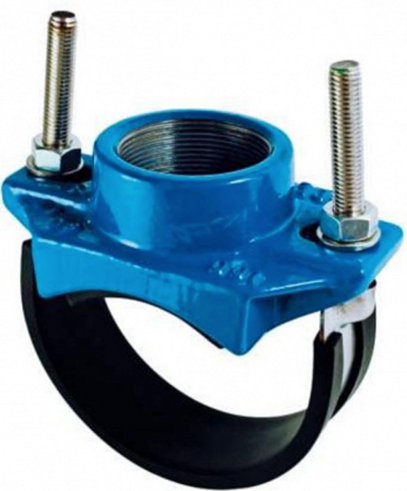

| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер MagFlow 3600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
| Диаметр номинальный, мм. | DN50…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Hastelloy C Hastelloy B |
| Материал зонда | Титан (304) Нержавеющая сталь (316) Нержавеющая сталь (304) |
| Минимальный расход, м3/ч | 3,53 |
| Температура рабочей среды, °C | -60…+120 |
| Температура окружающей среды, °C | -25…+55 |
| Влажность относительная, % | не более 90 |
| Давление рабочей среды, МПа | 1,6 |
| Погрешность, % | ± 2,0 |
| Класс защиты | IP65, IP67, IP68 |
| Питание | 220 В переменного тока, 50Гц 24 В постоянного тока |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS-485 (MODBUS) PROFIBUS HART |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) | |||
| DN, мм | Qmin при V=0,5 м/с | Qn1 при V=1,0 м/с | Qn2 при V=10 м/с |
| 50 | 3,534 | 7,069 | 70,67 |
| 65 | 5,973 | 11,95 | 119,5 |
| 80 | 9,048 | 18.10 | 180,9 |
| 100 | 14,14 | 28,27 | 282,7 |
| 125 | 22,09 | 44,18 | 441,8 |
| 150 | 31,81 | 63,62 | 636,2 |
| 200 | 56,55 | 113,1 | 1130 |
| 250 | 88,36 | 176,7 | 1767 |
| 300 | 127,2 | 254,5 | 2545 |
| 350 | 173,2 | 346,4 | 3463 |
| 400 | 226,2 | 452,4 | 4524 |
| 450 | 286,3 | 572,6 | 5725 |
| 500 | 353,4 | 706,9 | 7069 |
| 600 | 508,9 | 1018 | 10179 |
| 700 | 692,7 | 1385 | 13855 |
| 800 | 905,8 | 1810 | 18096 |
| 900 | 1145 | 2290 | 22902 |
| 1000 | 1414 | 2827 | 28275 |
| 1200 | 2036 | 4072 | 40715 |
| 1400 | 2771 | 5542 | 55418 |
| 1600 | 3619 | 7238 | 72383 |
Руководство по эксплуатации MagFlow 3600Описание
Погружной электромагнитный расходомер Streamlux MagFlow 3600 - это отличное решение для учета расхода тепловых сетей. Рассчитан на работу в широком диапазоне диаметров от 50 до 1600 мм. Отличительной особенностью модели является возможность применения при температуре среды до 100°C и стабильная погрешность 2% на всем диапазоне скоростей от 0,5 до 10 м/с.
При использовании на больших диаметрах погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
Измеряемые жидкости:
•Теплоноситель (горячая вода)
•Теплоноситель (гликоль с водой)
Погружной (вставной) расходомер MagFlow 3600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Для удобства контроля данных в таких случаях чаще всего применяется раздельное исполнение, когда первичный преобразователь находится непосредственно в колодце, а вторичный с выводом информации о расходе на дисплей, устанавливают в диспетчерском пункте неподалеку.
| Моноблочное исполнение | Раздельное исполнение |
| |
Вставной расходомер MagFlow 3600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации.
При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель Streamlux MagFlow 1600 со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.
Быстрый монтаж
Важно!!! Расходомеры Streamlux MagFlow 3600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.
Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.
Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 3600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.
| |
| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер MagFlow 3600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
Характеристики
| Диаметр номинальный, мм. | DN50…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Hastelloy C Hastelloy B |
| Материал зонда | Титан (304) Нержавеющая сталь (316) Нержавеющая сталь (304) |
| Минимальный расход, м3/ч | 3,53 |
| Температура рабочей среды, °C | -60…+120 |
| Температура окружающей среды, °C | -25…+55 |
| Влажность относительная, % | не более 90 |
| Давление рабочей среды, МПа | 1,6 |
| Погрешность, % | ± 2,0 |
| Класс защиты | IP65, IP67, IP68 |
| Питание | 220 В переменного тока, 50Гц 24 В постоянного тока |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS-485 (MODBUS) PROFIBUS HART |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) | |||
| DN, мм | Qmin при V=0,5 м/с | Qn1 при V=1,0 м/с | Qn2 при V=10 м/с |
| 50 | 3,534 | 7,069 | 70,67 |
| 65 | 5,973 | 11,95 | 119,5 |
| 80 | 9,048 | 18.10 | 180,9 |
| 100 | 14,14 | 28,27 | 282,7 |
| 125 | 22,09 | 44,18 | 441,8 |
| 150 | 31,81 | 63,62 | 636,2 |
| 200 | 56,55 | 113,1 | 1130 |
| 250 | 88,36 | 176,7 | 1767 |
| 300 | 127,2 | 254,5 | 2545 |
| 350 | 173,2 | 346,4 | 3463 |
| 400 | 226,2 | 452,4 | 4524 |
| 450 | 286,3 | 572,6 | 5725 |
| 500 | 353,4 | 706,9 | 7069 |
| 600 | 508,9 | 1018 | 10179 |
| 700 | 692,7 | 1385 | 13855 |
| 800 | 905,8 | 1810 | 18096 |
| 900 | 1145 | 2290 | 22902 |
| 1000 | 1414 | 2827 | 28275 |
| 1200 | 2036 | 4072 | 40715 |
| 1400 | 2771 | 5542 | 55418 |
| 1600 | 3619 | 7238 | 72383 |
Документы

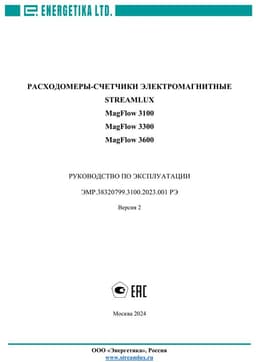

Руководство по эксплуатации MagFlow 3600
