Автономный погружной электромагнитный расходомер Streamlux MagFlow 1600
Код товара: 1537
Цена по запросу
Автономный погружной (вставной) электромагнитный расходомер MagFlow 1600 - это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров при отсутствии в месте установки источника питания или возможных перебоях с ним.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Морская вода
• Пластовые воды
В отличие от расходомеров полного сечения, MagFlow 1600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
Вставной расходомер MagFlow 1600 выпускается в моноблочном и раздельном исполнениях. Встроенная во вторичный преобразователь (вычислитель) батарея обеспечивает бесперебойную работу прибора в течение 5 лет.

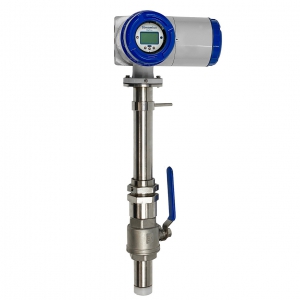

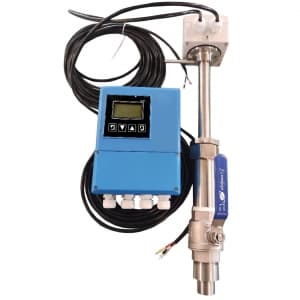

Раздельное исполнение со встроенной батареей | Моноблочное исполнение со встроенной батареей |
 |  |
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама.
Быстрый монтаж
Важно!!! Расходомеры Streamlux MagFlow 1600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.
Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.
Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 1600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.
 |  |

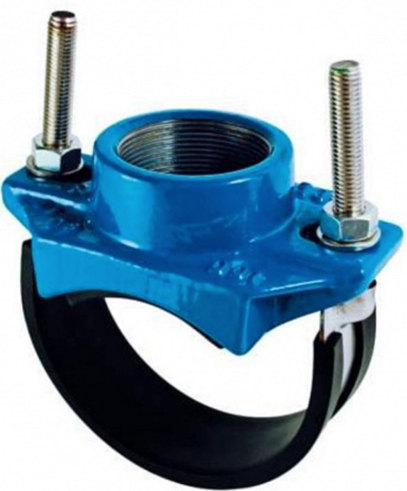

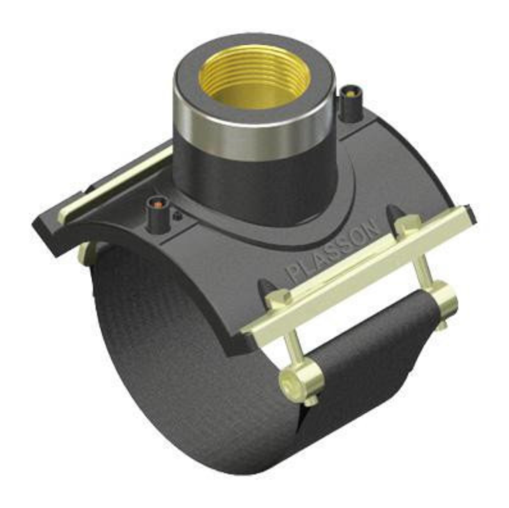

| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер MagFlow 1600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
| Диаметр номинальный, мм. | DN300…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Титановый сплав Тантал Никелевый сплав Hastelloy HC Монель Нержавеющая сталь с покрытием из карбида вольфрама |
| Материал зонда | Углеродная сталь Нержавеющая сталь (304) |
| Присоединение | С измерительной трубкой Без измерительной трубки |
| Минимальный расход, м3/ч | 5,66 |
| Температура рабочей среды, °C | 0…+80 |
| Температура окружающей среды, °C | -10…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | 1,6 |
| Погрешность, % | ± 1,0 |
| Класс защиты | IP65, IP68 |
| Питание от аккумуляторной батареи, В | от 3,6 до 7,2 постоянного тока
|
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Цифровой выход | RS-485 (MODBUS RTU, PROFIBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 300 | 12,723 | 50,894 | 127,235 | 2544,69 |
| 350 | 17,318 | 69,272 | 173,18 | 3463,606 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,893 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,553 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,583 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,76 |
| 700 | 69,272 | 277,088 | 692,721 | 13854,424 |
| 800 | 90,478 | 361,911 | 904,779 | 18095,574 |
| 900 | 114,511 | 458,044 | 1145,111 | 22902,21 |
| 1000 | 141,372 | 565,487 | 1413,717 | 28274,334 |
| 1200 | 203,575 | 814,301 | 2035,752 | 40715,041 |
| 1400 | 277,088 | 1108,354 | 2770,885 | 55417,694 |
| 1600 | 361,911 | 1447,646 | 3619,115 | 72382,295 |

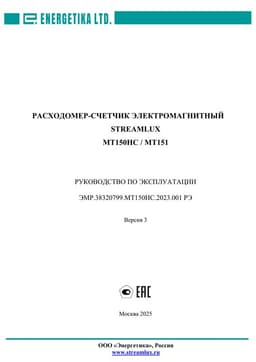

Руководство по эксплуатации МТ150НС / МТ151

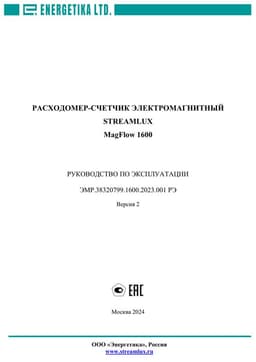

Руководство по эксплуатации MagFlow 1600

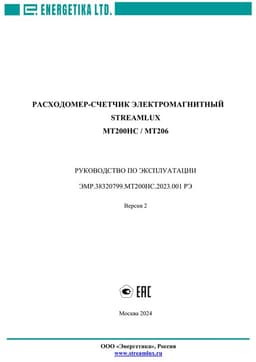

Руководство по эксплуатации МТ200НС / МТ206Описание
Автономный погружной (вставной) электромагнитный расходомер MagFlow 1600 - это отличное решение для учета расхода воды в напорных трубопроводов больших диаметров при отсутствии в месте установки источника питания или возможных перебоях с ним.
Измеряемые жидкости:
• Чистая вода
• Речная вода
• Подготовленная вода
• Морская вода
• Пластовые воды
В отличие от расходомеров полного сечения, MagFlow 1600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.
Вставной расходомер MagFlow 1600 выпускается в моноблочном и раздельном исполнениях. Встроенная во вторичный преобразователь (вычислитель) батарея обеспечивает бесперебойную работу прибора в течение 5 лет.
Раздельное исполнение со встроенной батареей | Моноблочное исполнение со встроенной батареей |
| |
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама.
Быстрый монтаж
Важно!!! Расходомеры Streamlux MagFlow 1600 монтируют под давлением и без остановки потока.
Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.
Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.
Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 1600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.
Монтаж на неметаллических трубах
Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.
| |
| Отвод для пластиковых труб | Отвод для чугунных труб |
По вашему заказу мы можем предложить расходомер MagFlow 1600 сразу вместе с монтажным комплектом для вашей неметаллической или чугунной трубы. Укажите материал трубы, наружный диаметр и максимальное давление. Мы подберём для вас оптимальное решение.
Характеристики
| Диаметр номинальный, мм. | DN300…DN1600 |
| Материал электродов | Нержавеющая сталь 316L Титановый сплав Тантал Никелевый сплав Hastelloy HC Монель Нержавеющая сталь с покрытием из карбида вольфрама |
| Материал зонда | Углеродная сталь Нержавеющая сталь (304) |
| Присоединение | С измерительной трубкой Без измерительной трубки |
| Минимальный расход, м3/ч | 5,66 |
| Температура рабочей среды, °C | 0…+80 |
| Температура окружающей среды, °C | -10…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | 1,6 |
| Погрешность, % | ± 1,0 |
| Класс защиты | IP65, IP68 |
| Питание от аккумуляторной батареи, В | от 3,6 до 7,2 постоянного тока
|
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Цифровой выход | RS-485 (MODBUS RTU, PROFIBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и диаметра условного прохода
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 300 | 12,723 | 50,894 | 127,235 | 2544,69 |
| 350 | 17,318 | 69,272 | 173,18 | 3463,606 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,893 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,553 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,583 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,76 |
| 700 | 69,272 | 277,088 | 692,721 | 13854,424 |
| 800 | 90,478 | 361,911 | 904,779 | 18095,574 |
| 900 | 114,511 | 458,044 | 1145,111 | 22902,21 |
| 1000 | 141,372 | 565,487 | 1413,717 | 28274,334 |
| 1200 | 203,575 | 814,301 | 2035,752 | 40715,041 |
| 1400 | 277,088 | 1108,354 | 2770,885 | 55417,694 |
| 1600 | 361,911 | 1447,646 | 3619,115 | 72382,295 |
