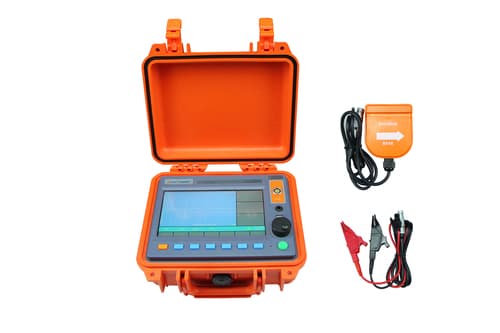

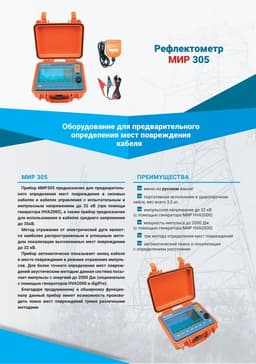

МИР 305 (рефлектометр)
Код товара: 1573
Цена по запросу
Прибор МИР305 автоматически показывает конец кабеля и место повреждения в режиме отражения импульсов. Для более точного определения мест повреждений акустическим методом данная система посылает импульсы с энергией до 2 кДж (опционально с помощью генераторов МИР HVA2000 и приемника МИР digiPro).Метод отражения от электрической дуги является наиболее распространенным и успешным методом локализации мест повреждении до 32 кВ.
Преимущества:
Большой контрастный сенсорный дисплей с удобным управлением!
Портативное исполнение в ударопрочном кейсе, вес всего 3,5 кг.
Импульсное напряжение до 32 кВ (с помощью генератора МИР HVA2000)
Мощность импульса до 2000 Дж (с помощью генератора МИР HVA2000)
Пять методов определения мест повреждений
Автоматический поиск и локализация с определением расстояния
Благодаря продуманному и обширному функционалу данный прибор имеет возможность производить поиск мест повреждений пятью различными методами.
Режимы работы:
TDR - метод отражения импульсов
SIM - метод вторичного импульса (совместно с МИР HVA2000)
SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и МИР MIM)
ICM - импульсно-токовый метод (совместно с МИР HVA2000)
Метод отражения импульсов (TDR):
Прибор посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов HVA2000, создаёт дугу в месте повреждения кабеля. Прибор МИР305 вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются на экране для локализации.
Импульсно-токовый метод (ICM):
Высоковольтный импульс, поступающий от генератора импульсного напряжения МИР HVA2000, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются прибором МИР 305. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).
Метод анализа затухания сигнала:
В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Расстояние между пиками соседних волн соответствует расстоянию от точки.
Параметр | Значение |
Методы предварительного определения места повреждения кабеля: | - Режим рефлектометра низковольтный - Режим импульса тока высоковольтный - Режим мультиимпульсный высоковольтный (автоматическое определение метода при подключении) |
Частота дискретизации, МГц | 400 |
Усиление, дБ | 0 … 70 |
Низковольтный импульс, В | 30 |
Разрешение, м | 0,1 |
Погрешность | ± (0,5 % × Дл + 1M), Дл ≥ 20 м. |
Ширина тестирующего импульса | 40 нсек ~ 20,5 мксек |
Макс. длина кабеля, км | 100 |
Волновая скорость | 100 м/мксек ~ 300 м/мксек |
Слепая зона, не более, м | 2 |
Аккумуляторы | L-ion перезаряжаемые аккумуляторы,7.4 В. Время работы от одной зарядки до 10 часов |
Компьютерные интерфейсы | USB, bluetooth (опция) |
Встроенная память | 100 кривых |
Напряжение для зарядки Аккумуляторов | переменное 220В,50Гц,плюс минус 10%, ток 2A, время зарядки 6 часов |
Дисплей | цветной, 8» LEDэкран, с углом обзора 160°, яркость 1500 кд/м2 для работы под прямыми лучами солнца |
Одновременный анализ рефлектограмм | Да, до 3 штук |
Питание | Аккумуляторные батареи |
Класс защиты | IP56 |
Язык интерфейса | русский |
Размеры прибора, мм | 274 × 218 × 81 |
Вес, кг | 2,6 |
Температура рабочая, ℃ | -20 … +50 |
Влажность, % | 5 … 90 |
Высота над уровнем моря, м | <4500 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр МИР305 в кейсе | 1 |
| 2 | Тестовые провода с зажимами «крокодил» на конце | 1 |
| 3 | Соединительный кабель с токовым датчиком | 1 |
| 4 | Зарядное устройство | 1 |
| 5 | Flash карта | 1 |
| 6 | Стилус | 1 |
| 7 | Транспортировочный кейс | 1 |
| 8 | Аккумуляторы (вставлены в приборы) | 4 |
| 9 | Руководство по эксплуатации (паспорт) | 1 |
