МИР HVA2000 (генератор)

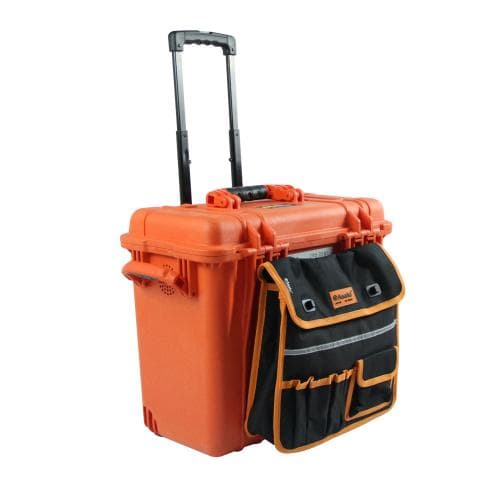

Генератор высоковольтных импульсов HVA2000 выполнен в защищенном пластиковом кейсе на колесах и ручкой для транспортировки. Массогабаритные характеристики генератора позволяют транспортировать устройство одним сотрудником даже в самые труднодоступные места. В комплекте с рефлектометром МИР305 и присоединительным устройством МИР MIM, МИР HVA2000 позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току и напряжению.

Преимущества МИР HVA2000:

• Компактное исполнение в ударопрочном кейсе, вес всего 25 кг

• Выходное напряжение до 36 кВ

• Мощность импульса до 2000 Дж

• Возможность реализации беспрожиговых методов

• Автоматический разряд накопленной энергии

• Высоковольтный изолированный кабель для подключения

Режимы работы генератора МИР HVA2000:

• Выход постоянного (выпрямленного) напряжения

• Одиночный импульсный разряд

• Периодический импульсный разряд (периодичность 5 секунд)

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов HVA2000 и акустического приемника МИР digiPro. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор МИР HVA2000 выдает импульсное напряжение, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
