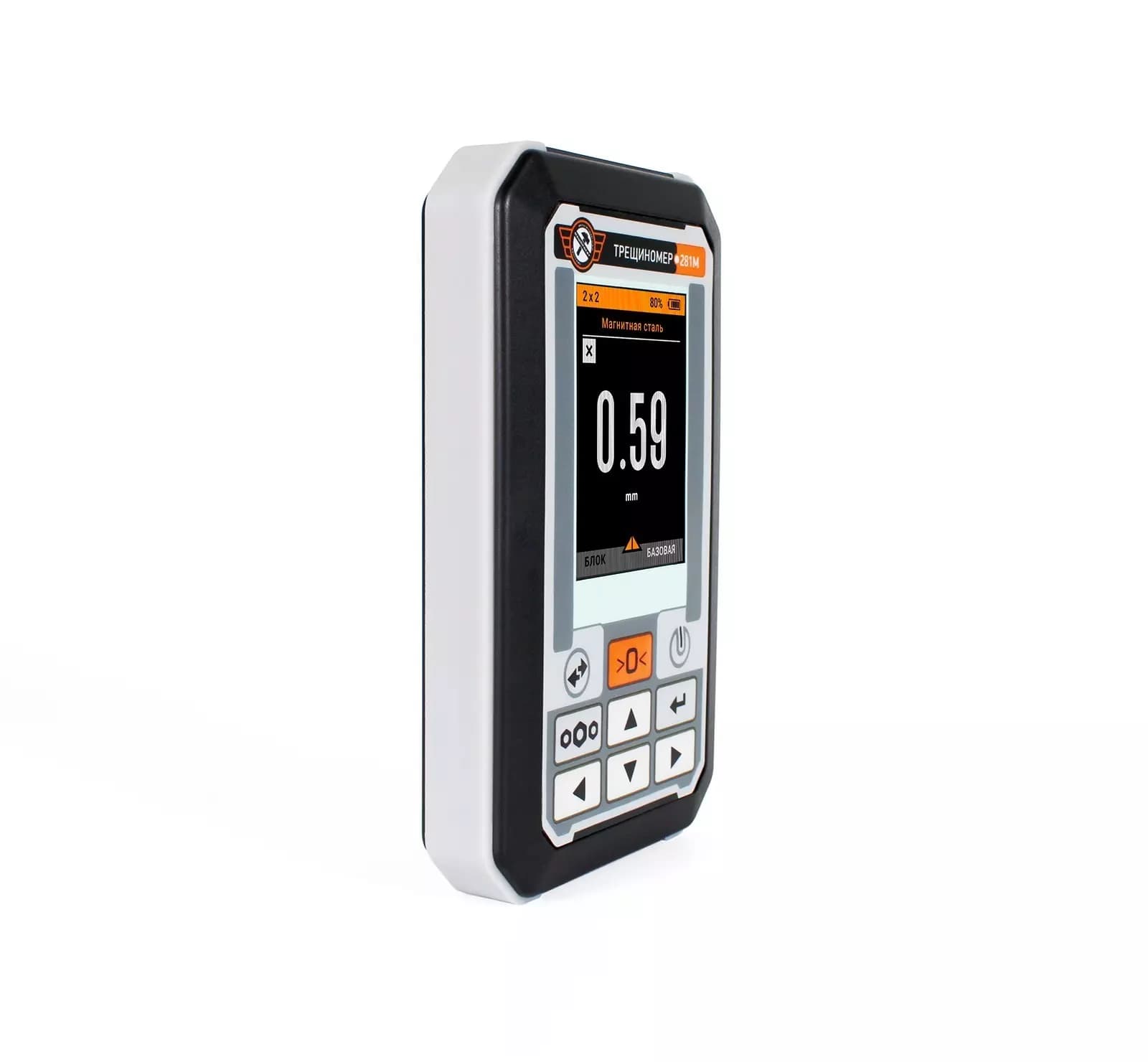

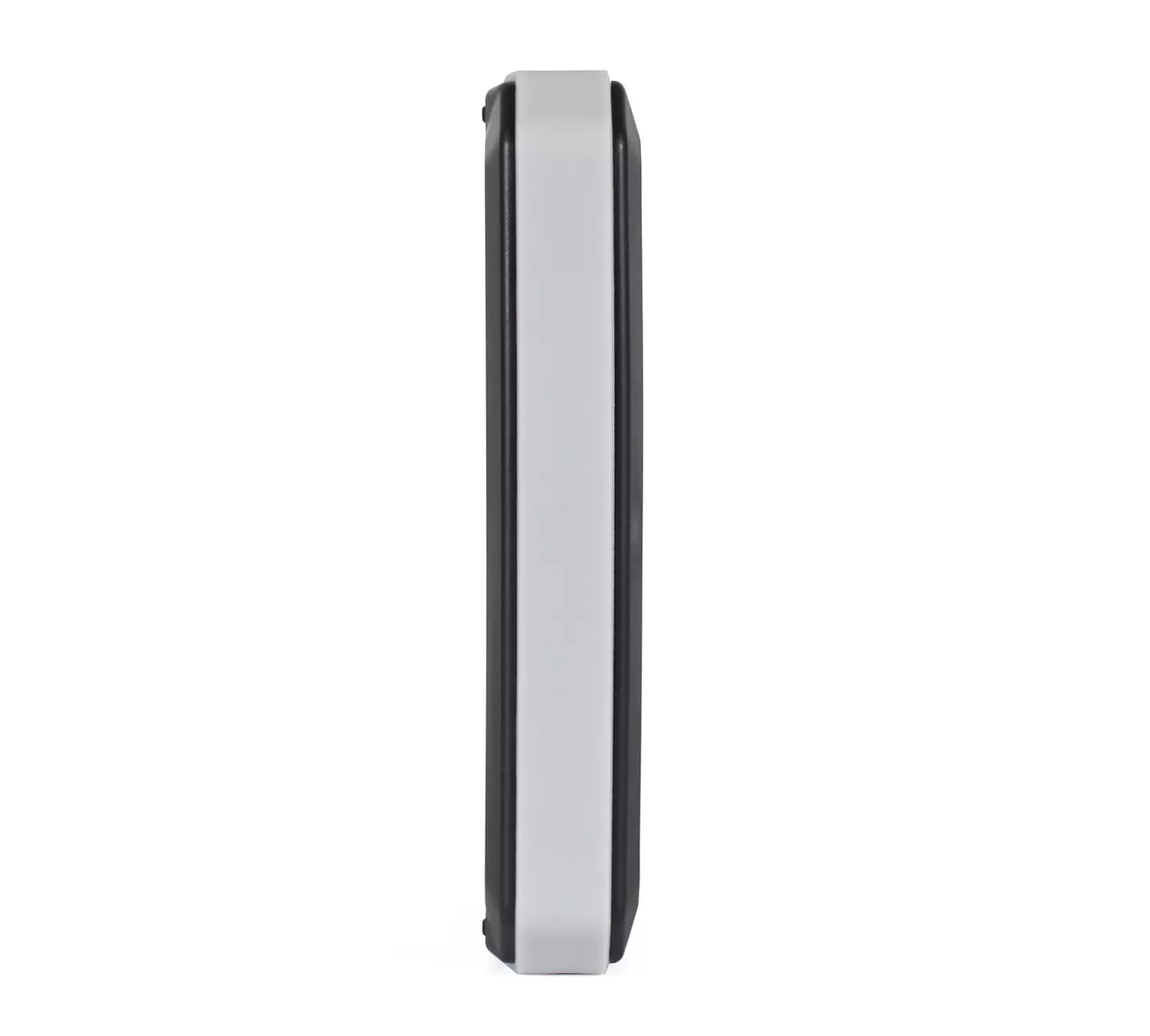

Электропотенциальный трещиномер 281М-С портативный комплект «Максимум»
Код товара: 1371
Цена по запросу
Электропотенциальный трещиномер 281М-С производства НПП «Машпроект» — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Главные отличия 281М-С от 281М-М
- Трещиомер 281М-С дополнительно имеет в памяти заводские шкалы для меди, чугуна и титана, в отличие от модели 281М.
- Новый ударопрочный корпус с защитой от попадания влаги
- Для удобства работы имеется возможность создания дополнительных конфигураций и калибровок по образцами заказчика.
- Яркий цветной дисплей с высоким контрастом облегчает считывание показаний.
- Возможность организовать архив данных в виде именных блоков результатов измерений, с возможностью передачи данных на компьютер для их последующей обработки.
Электропотенциальный трещиномер 281М-С. Типовые объекты контроля:
— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.
Электропотенциальный трещиномер 281М-С. Преимущества:
- В памяти прибора имеются шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы, медь, чугун, титан.

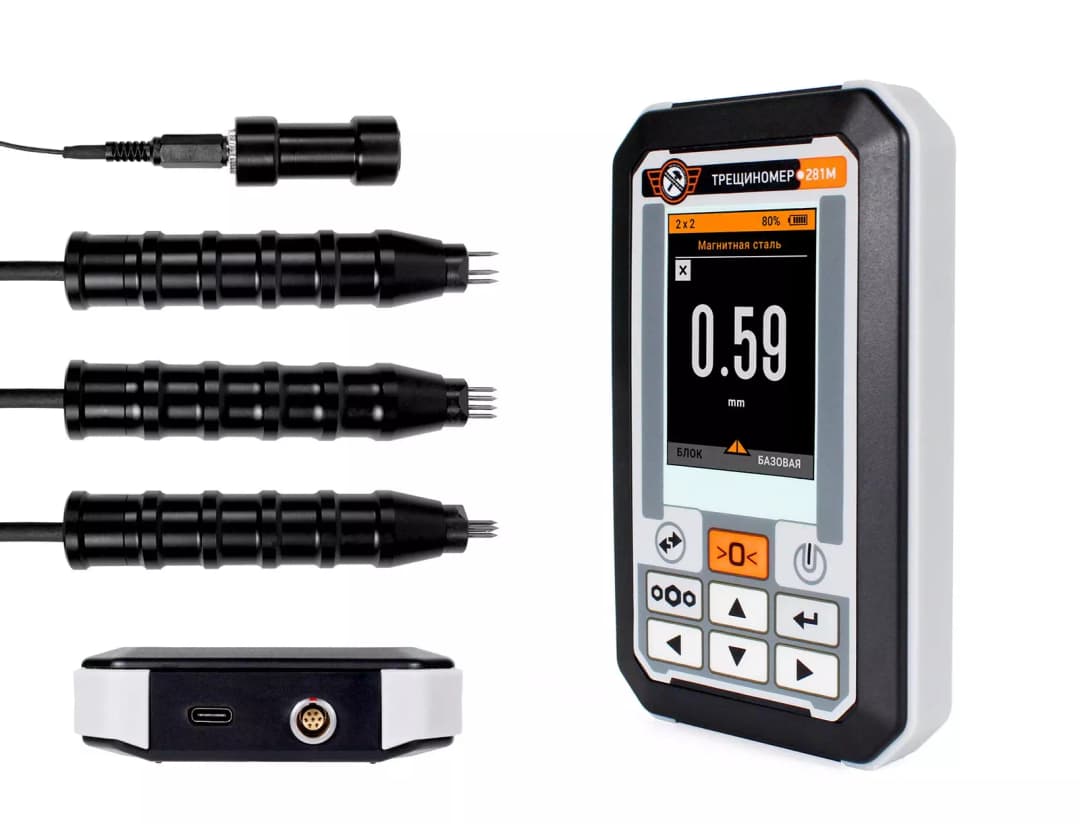

- Три преобразователя (1х4, 2х2, 3+1) в комплекте
- В комплект прибора входит мера моделей дефектов КО-281 из материала по выбору заказчика (ферромагнитный, неферромагнитный, алюминий).
- Прибор поставляется в надежном ударопрочном кейсе, что обеспечивает его защиту.
- Подвижные подпружиненные электроды оптимально подходят для измерений на криволинейных и неровных поверхностях.
- Установка границ контроля и цветовая сигнализация о выходе результата измерения за эти границы.
- Усреднение сигнала при снятии нуля обеспечивает стабильный и точный результат измерений.
- Контроль изделий из ферромагнитных и неферромагнитных материалов.
- Широкий диапазон показаний – от 0,5 до 100,0 мм.
- Малое влияние электромагнитных свойств материала на результат измерения.
Преобразователи трещиномера
| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |

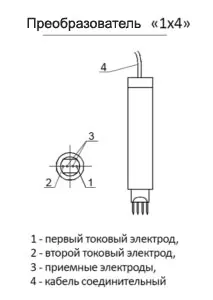

 | «1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |

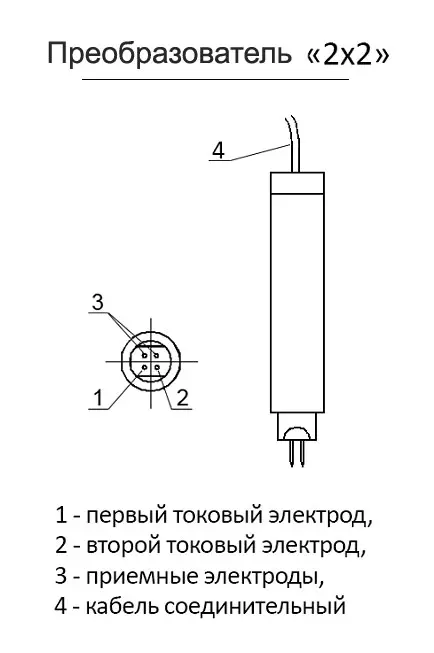

ъ  | «2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |

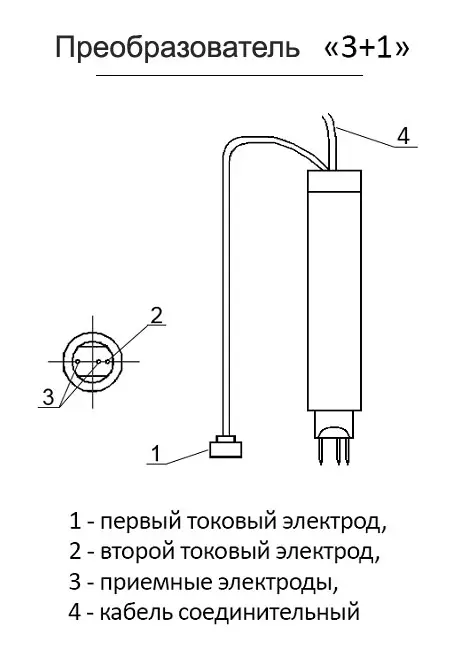

 | «3+1» | 4 электрода: — 3 размещены в 1 ряд | от 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
| Параметры | Значения |
Диапазон измерения глубины трещин преобразователь 1*4 преобразователь 2*2 преобразователь 3+1 | от 0,5 до 30 мм от 0,5 до 20 мм от 0,5 до 30 мм |
| Диапазон показаний глубины трещин | до 100 мм |
| Погрешность измерений | ± (0,2 + 0,1×h) где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Аккумулятор | Литий-полимерный (Li-Pol) 2300 мАч, 3.7В |
| Цветной дисплей | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока, не более | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя, не более | 200х40 мм |
| Диапазон рабочих температур | -5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок трещиномера со встроенным аккумулятором | 1 |
| 2 | Преобразователь «1х4» (4 электрода в ряд) с кабелем | 1 |
| 3 | Преобразователь «2х2» | 1 |
| 4 | Преобразователь «3+1» | 1 |
| 5 | Контрольный образец с имитацией трещин КМ-281 | 1 |
| 6 | Зарядное устройство | 1 |
| 7 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 8 | Кейс для переноски и хранения | 1 |
| 9 | Меры моделей дефектов КО-281 | 1 |
Руководство по эксплуатации 281М-СОписание
Электропотенциальный трещиномер 281М-С производства НПП «Машпроект» — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Главные отличия 281М-С от 281М-М
- Трещиомер 281М-С дополнительно имеет в памяти заводские шкалы для меди, чугуна и титана, в отличие от модели 281М.
- Новый ударопрочный корпус с защитой от попадания влаги
- Для удобства работы имеется возможность создания дополнительных конфигураций и калибровок по образцами заказчика.
- Яркий цветной дисплей с высоким контрастом облегчает считывание показаний.
- Возможность организовать архив данных в виде именных блоков результатов измерений, с возможностью передачи данных на компьютер для их последующей обработки.
Электропотенциальный трещиномер 281М-С. Типовые объекты контроля:
— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.
Электропотенциальный трещиномер 281М-С. Преимущества:
- В памяти прибора имеются шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы, медь, чугун, титан.
- Три преобразователя (1х4, 2х2, 3+1) в комплекте
- В комплект прибора входит мера моделей дефектов КО-281 из материала по выбору заказчика (ферромагнитный, неферромагнитный, алюминий).
- Прибор поставляется в надежном ударопрочном кейсе, что обеспечивает его защиту.
- Подвижные подпружиненные электроды оптимально подходят для измерений на криволинейных и неровных поверхностях.
- Установка границ контроля и цветовая сигнализация о выходе результата измерения за эти границы.
- Усреднение сигнала при снятии нуля обеспечивает стабильный и точный результат измерений.
- Контроль изделий из ферромагнитных и неферромагнитных материалов.
- Широкий диапазон показаний – от 0,5 до 100,0 мм.
- Малое влияние электромагнитных свойств материала на результат измерения.
Преобразователи трещиномера
| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |
| «1х4» | 4 электрода размещены в 1 ряд | от 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
ъ | «2х2» | 4 электрода размещены в 2 ряда | от 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин. |
| «3+1» | 4 электрода: — 3 размещены в 1 ряд | от 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин. |
Характеристики
| Параметры | Значения |
Диапазон измерения глубины трещин преобразователь 1*4 преобразователь 2*2 преобразователь 3+1 | от 0,5 до 30 мм от 0,5 до 20 мм от 0,5 до 30 мм |
| Диапазон показаний глубины трещин | до 100 мм |
| Погрешность измерений | ± (0,2 + 0,1×h) где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм в зависимости от конструкции датчика |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Аккумулятор | Литий-полимерный (Li-Pol) 2300 мАч, 3.7В |
| Цветной дисплей | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока, не более | 150х80х30 мм |
| Масса прибора | не более 400 г |
| Размеры преобразователя, не более | 200х40 мм |
| Диапазон рабочих температур | -5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок трещиномера со встроенным аккумулятором | 1 |
| 2 | Преобразователь «1х4» (4 электрода в ряд) с кабелем | 1 |
| 3 | Преобразователь «2х2» | 1 |
| 4 | Преобразователь «3+1» | 1 |
| 5 | Контрольный образец с имитацией трещин КМ-281 | 1 |
| 6 | Зарядное устройство | 1 |
| 7 | Руководство по эксплуатации (совмещено с паспортом) | 1 |
| 8 | Кейс для переноски и хранения | 1 |
| 9 | Меры моделей дефектов КО-281 | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации 281М-С
