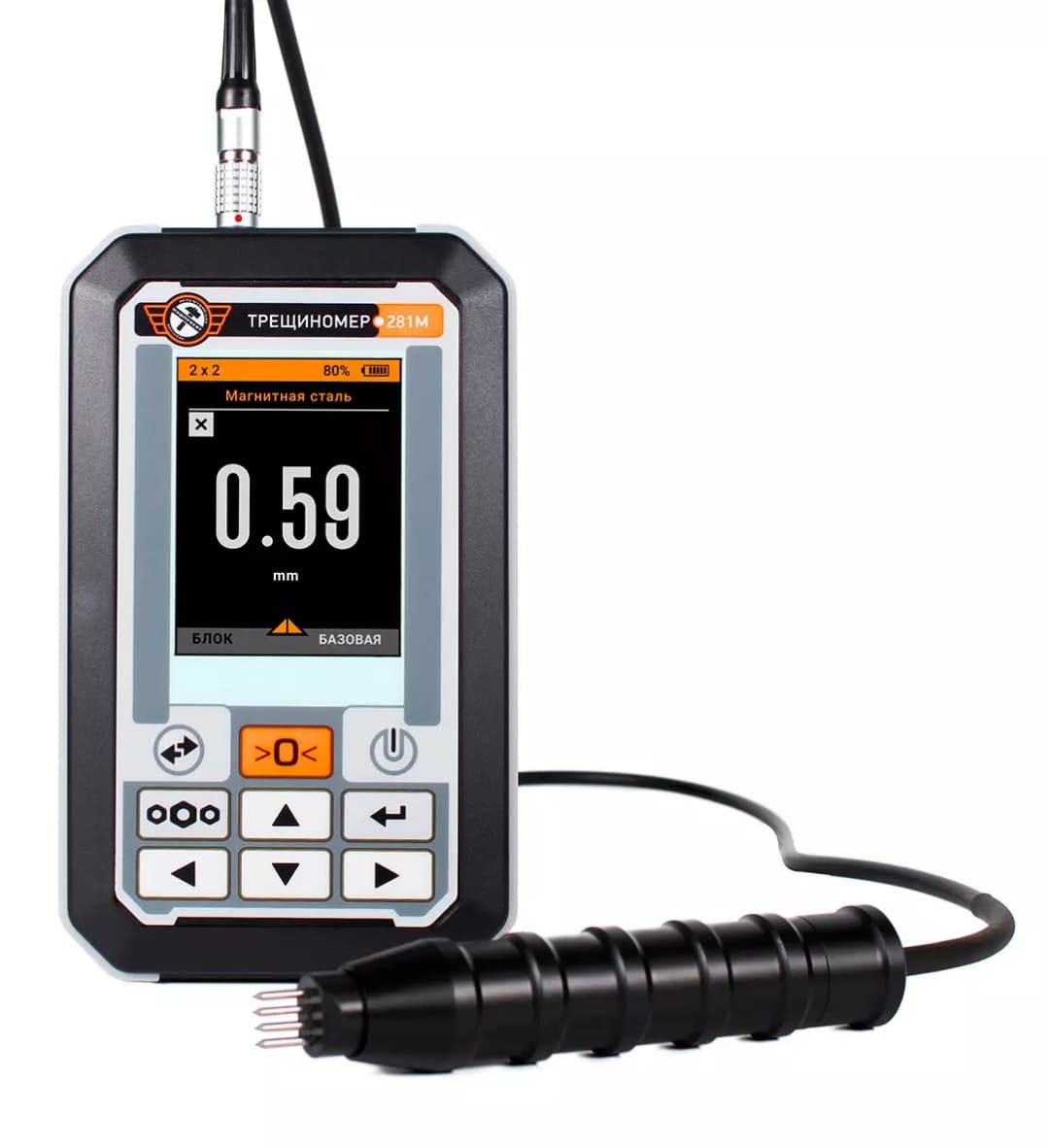

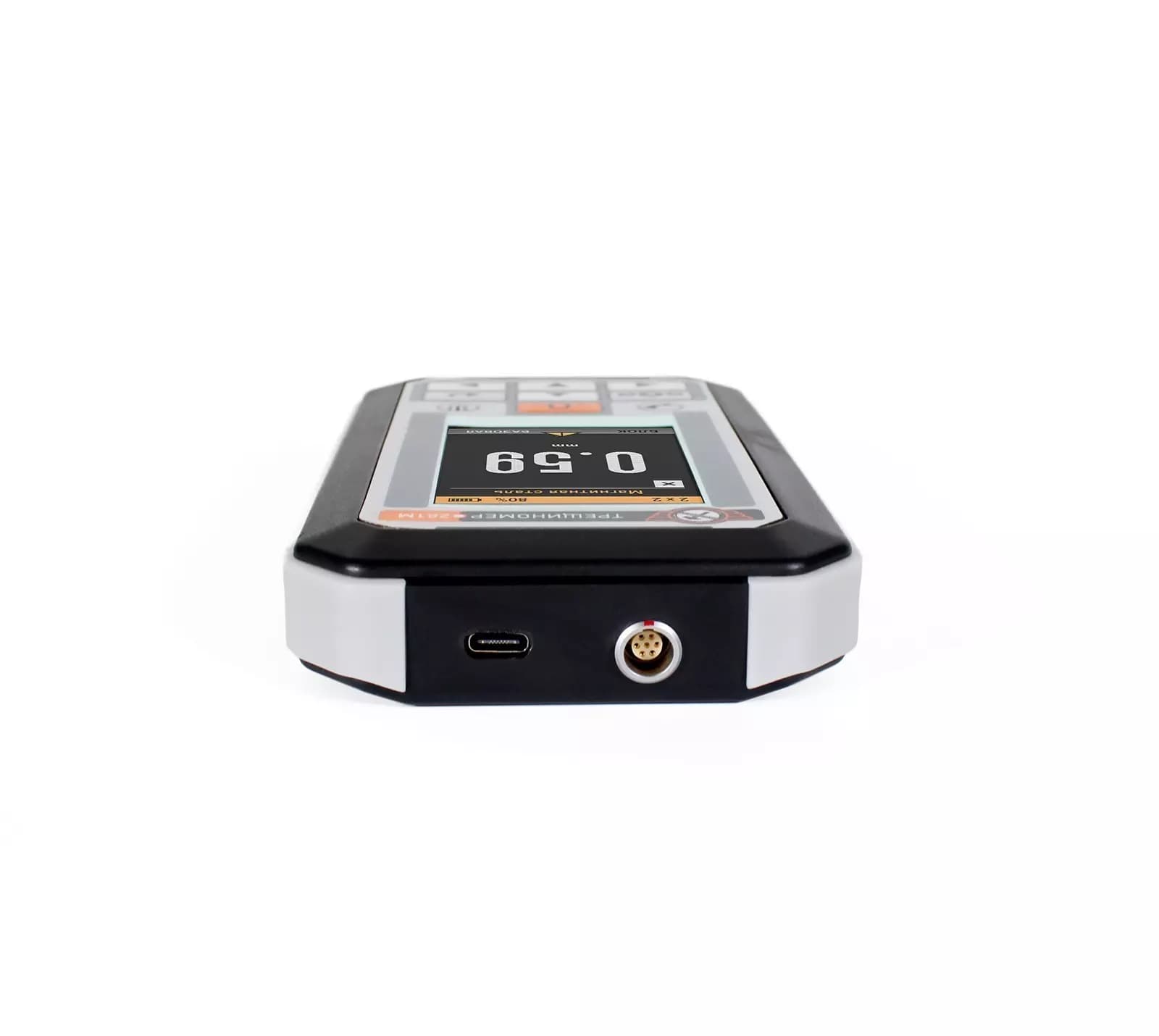

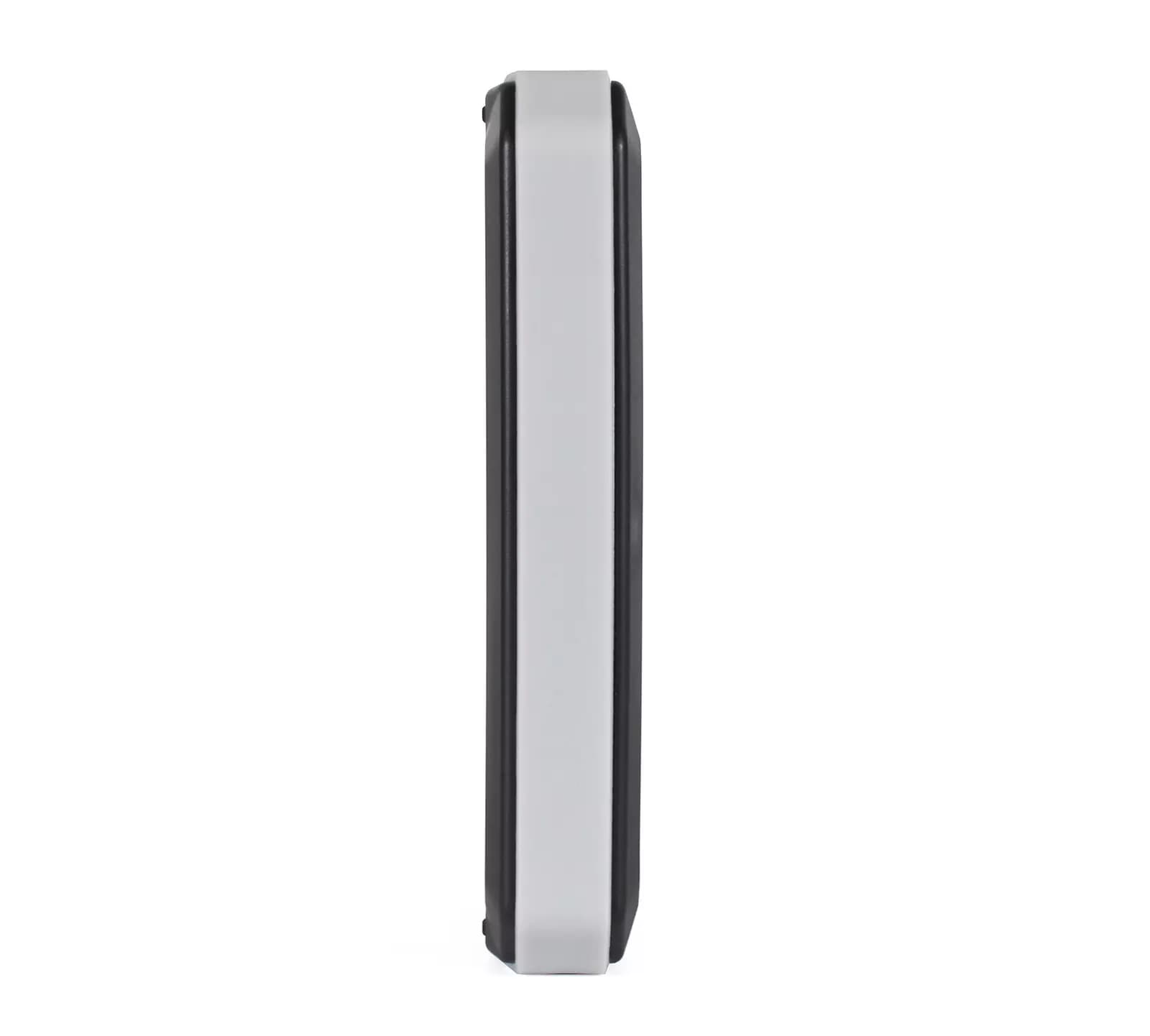

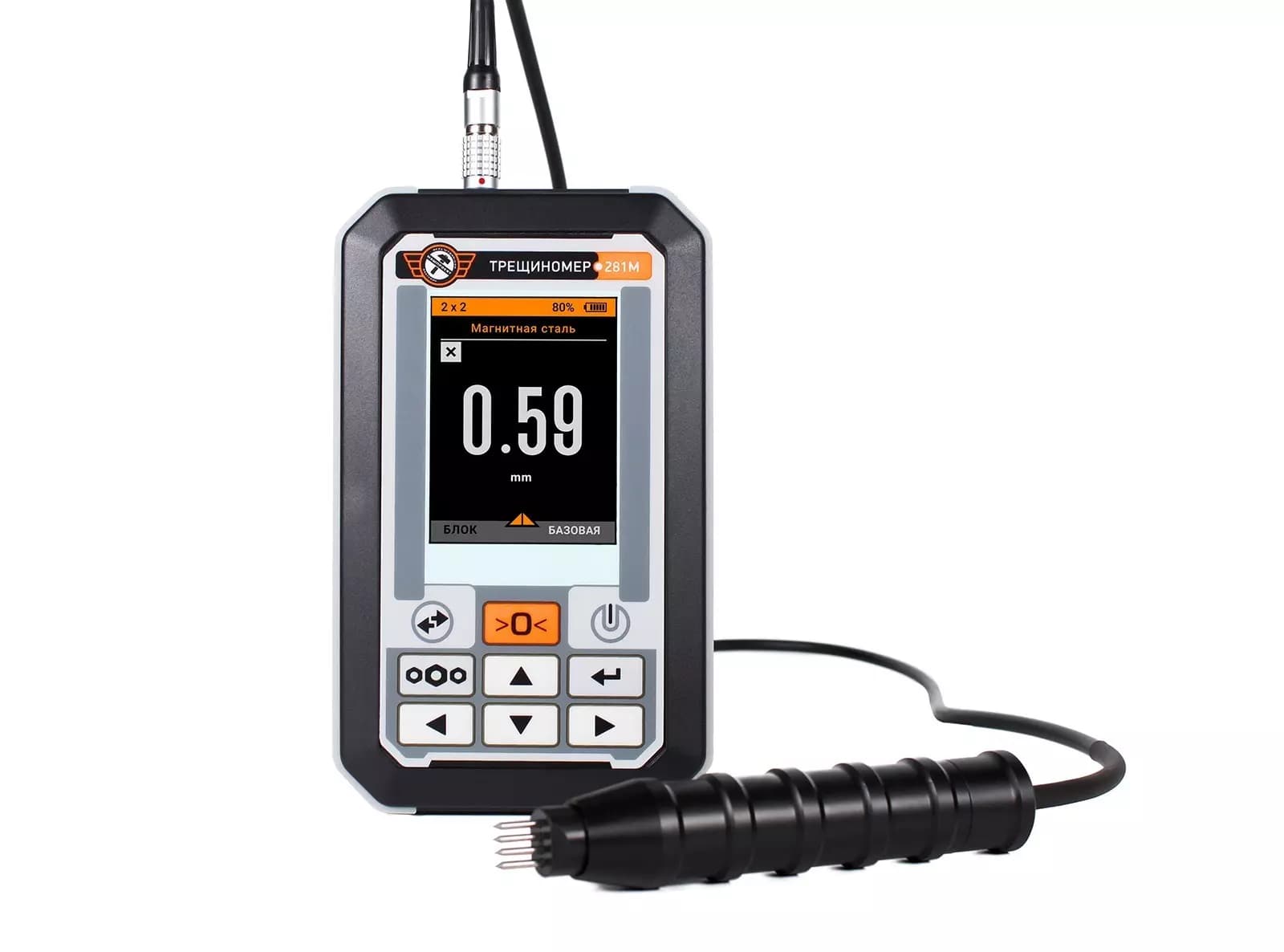

Электропотенциальный трещиномер 281М-С портативный

Электропотенциальный трещиномер 281М-С производства НПП «Машпроект» — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.

В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.

Электропотенциальный трещиномер 281М-С. Типовые объекты контроля:

— валы, валки, прокатные станы;
— трубы, трубопроводы, нефте-газопроводы;
— сосуды давления;
— объекты энергетического производства;
— детали конструкций, машин и механизмов.

Электропотенциальный трещиномер 281М-С. Преимущества:

• В памяти прибора имеются шкалы на магнитные стали, аустенитные стали, алюминиевые сплавы, медь, чугун, титан.
• Прибор поставляется в надежном ударопрочном кейсе, что обеспечивает его защиту.
• В комплект прибора входит мера моделей дефектов КО-281 из материала по выбору заказчика (ферромагнитный, неферромагнитный, алюминий).
• Подвижные подпружиненные электроды оптимально подходят для измерений на криволинейных и неровных поверхностях.
• Установка границ контроля и цветовая сигнализация о выходе результата измерения за эти границы.
• Усреднение сигнала при снятии нуля обеспечивает стабильный и точный результат измерений.
• Контроль изделий из ферромагнитных и неферромагнитных материалов.
• Широкий диапазон показаний – от 0,5 до 100,0 мм.
• Малое влияние электромагнитных свойств материала на результат измерения.

Преобразователи трещиномера

Схема преобразователя	Тип	Конструкция	Диапазон показаний глубины трещин	Особенности

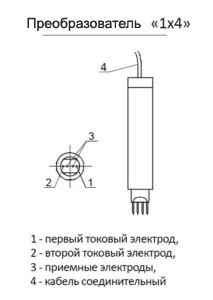

	«1х4»	4 электрода размещены в 1 ряд	от 0,5 до 100 мм	Наиболее универсальный преобразователь. Входит в штатный комплект поставки.

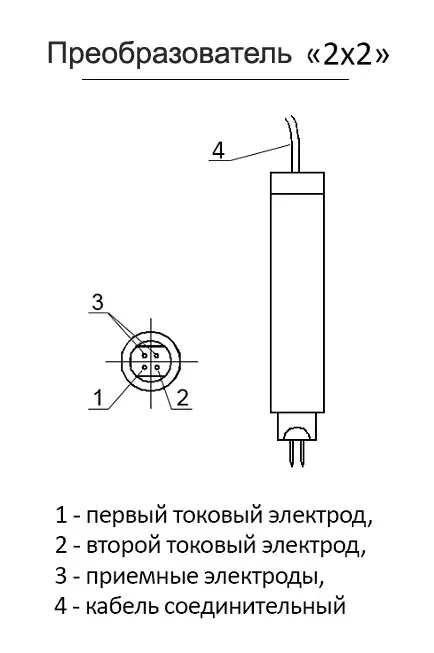

	«2х2»	4 электрода размещены в 2 ряда	от 0,5 до 100 мм	Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин.

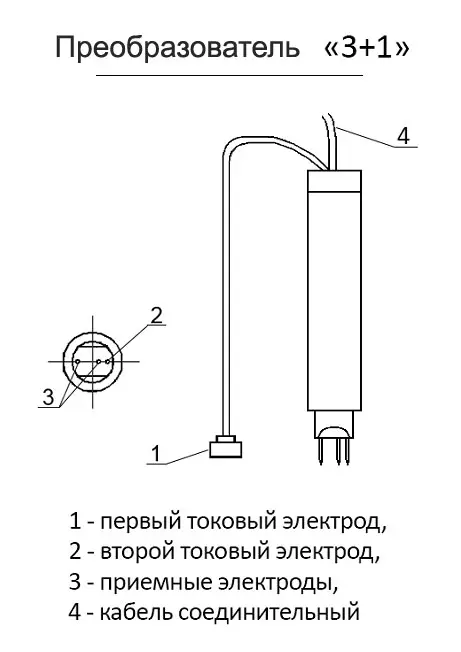

	«3+1»	4 электрода: — 3 размещены в 1 ряд — 1 токовый электрод вынесен	от 0,5 до 100 мм	Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин.
