DS151 - Датчик пути к антенной решетке серии M90 и M91
Код товара: 1059
Цена по запросу

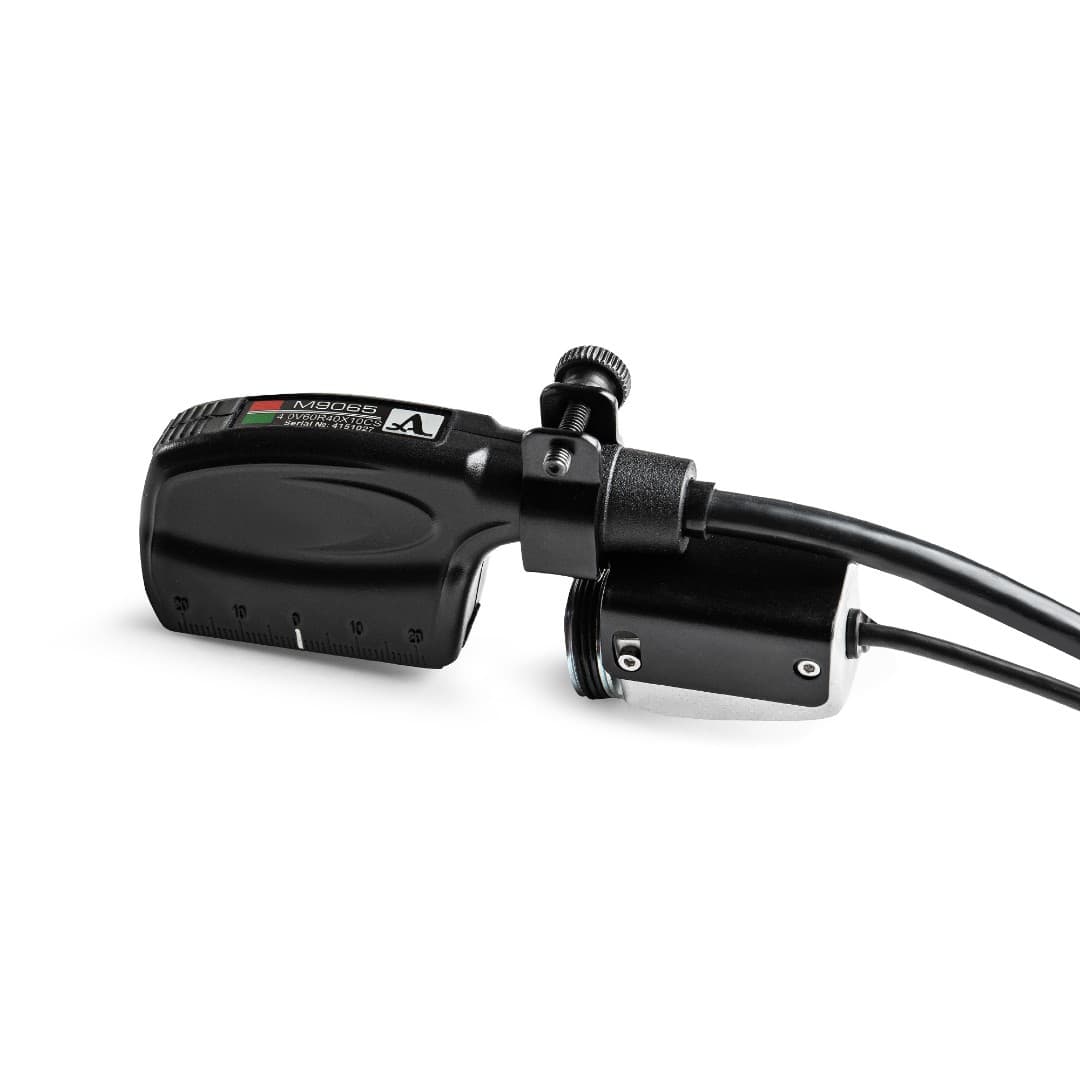

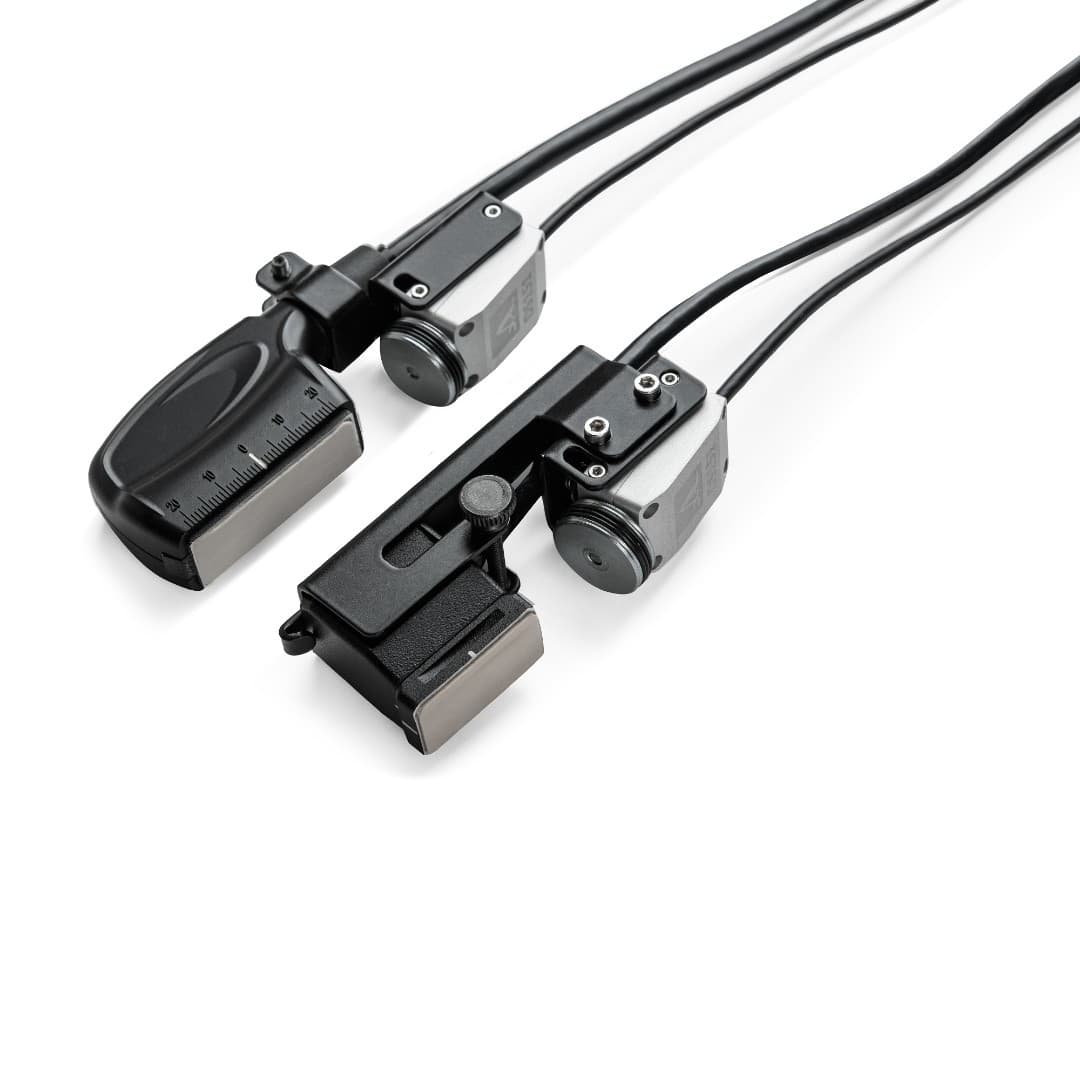

Датчик пути DS151 предназначен для установки на антенные решетки M9170 4.0V60R26X10CS, M9171 4.0V0R26X10CL, M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS.
Антенные решетки с установленным датчиком пути используются с ультразвуковым дефектоскопом А1550 IntroVisor (опционально с А1525 Solo) при сканировании объекта контроля, в том числе при поиске дефектов в сварных швах, с измерением и последующей записью координат.
Датчик пути, установленный на антенную решетку, обеспечивает сканирование вдоль линии сварного шва при использовании режима СКАНЕР в ультразвуковых дефектоскопах А1550 IntroVisor и А1525 Solo (опционально). На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.
После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.
Используется в приборах
Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
| Наименование параметра | Значение | |
| Серия антенной решетки | M90 | M91 |
| Разъем для подключения | LEMO 00 | |
| Длина кабеля, м | 1,6 | |
| Габаритные размеры, мм | 47х24х22 | |
| Масса, г | 80 | |

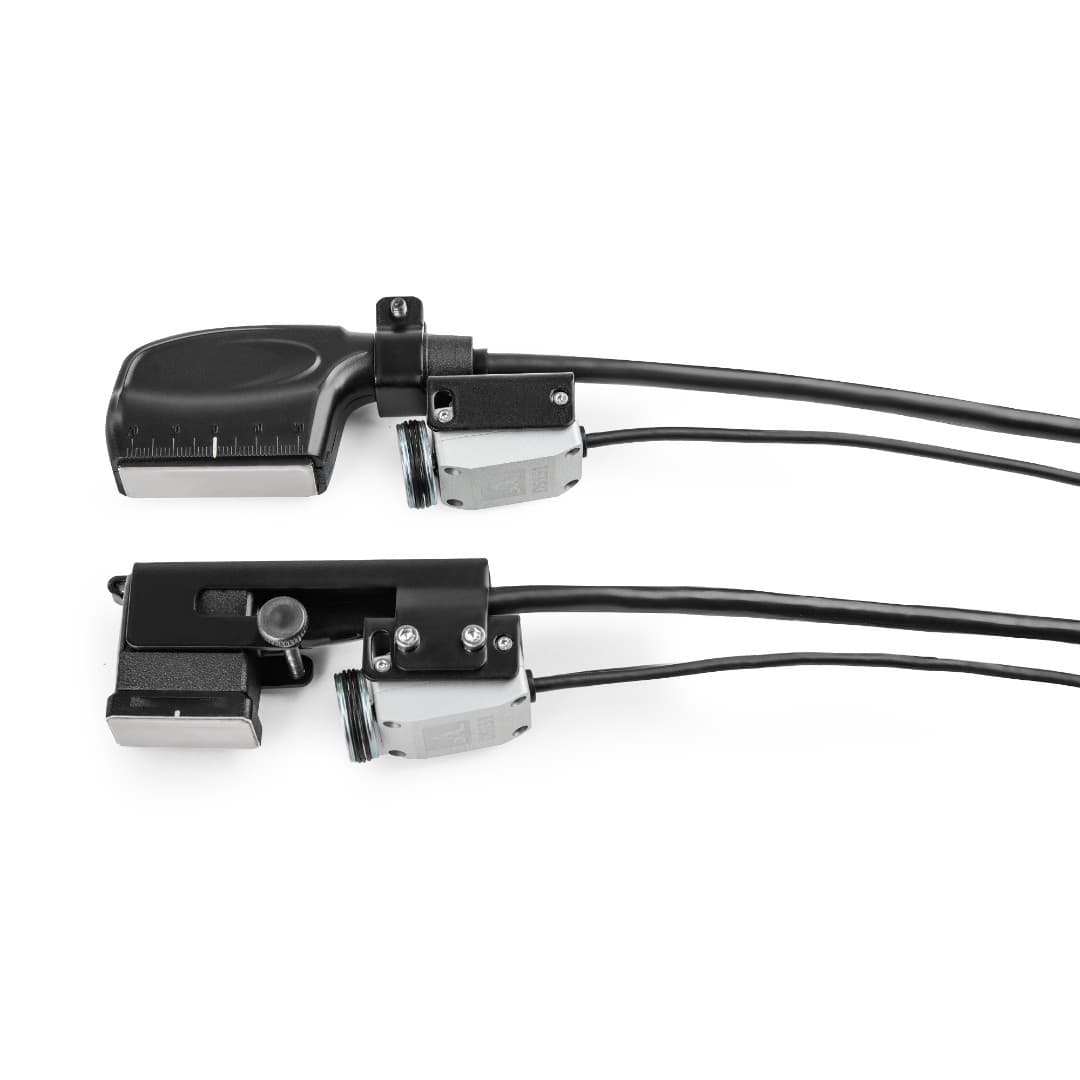

| Габаритные размеры датчика в сборе, мм | 57х50х30 | 111х57х50 |
| Вес датчика в сборе с кабелем, г | 120 | 180 |
| Средний срок службы, лет | 3 | |
| Условия эксплуатации: | ||
| температура окружающей среды, ºС | от минус 30 до плюс 55 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Энкодер | 1 |
| 2 | Хомут с рамкой энкодера для серии М90 | 1 |
| 3 | Хомут с рамкой энкодера для серии М91 | 1 |
| 4 | Винты крепежные (с отверткой) | 4 |
| 5 | Этикетка АПЯС.402149.001 ЭТ | 1 |
| 6 | Коробка упаковочная | 1 |
Описание
Датчик пути DS151 предназначен для установки на антенные решетки M9170 4.0V60R26X10CS, M9171 4.0V0R26X10CL, M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS.
Антенные решетки с установленным датчиком пути используются с ультразвуковым дефектоскопом А1550 IntroVisor (опционально с А1525 Solo) при сканировании объекта контроля, в том числе при поиске дефектов в сварных швах, с измерением и последующей записью координат.
Датчик пути, установленный на антенную решетку, обеспечивает сканирование вдоль линии сварного шва при использовании режима СКАНЕР в ультразвуковых дефектоскопах А1550 IntroVisor и А1525 Solo (опционально). На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.
После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.
Используется в приборах
Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Характеристики
| Наименование параметра | Значение | |
| Серия антенной решетки | M90 | M91 |
| Разъем для подключения | LEMO 00 | |
| Длина кабеля, м | 1,6 | |
| Габаритные размеры, мм | 47х24х22 | |
| Масса, г | 80 | |
| Габаритные размеры датчика в сборе, мм | 57х50х30 | 111х57х50 |
| Вес датчика в сборе с кабелем, г | 120 | 180 |
| Средний срок службы, лет | 3 | |
| Условия эксплуатации: | ||
| температура окружающей среды, ºС | от минус 30 до плюс 55 | |

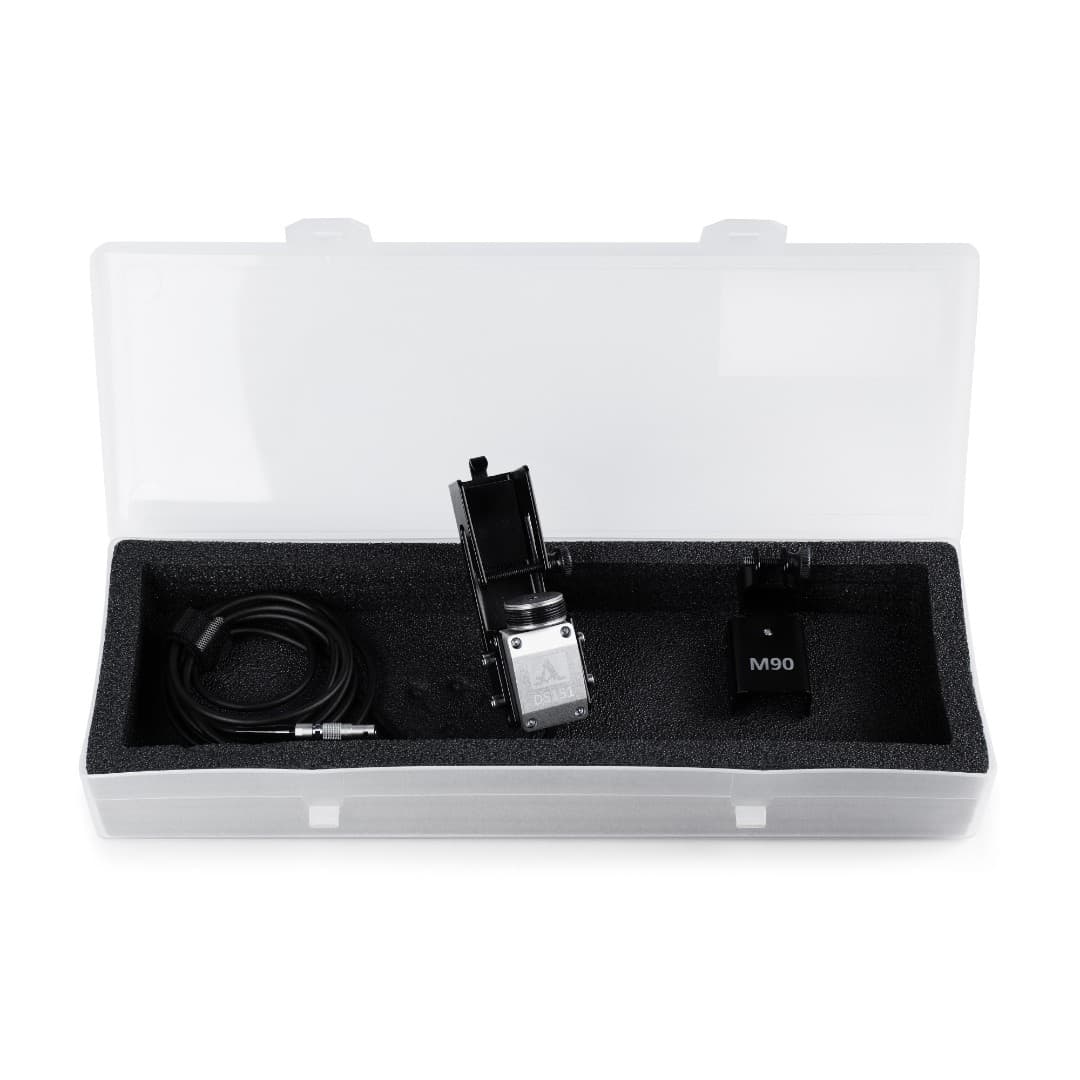

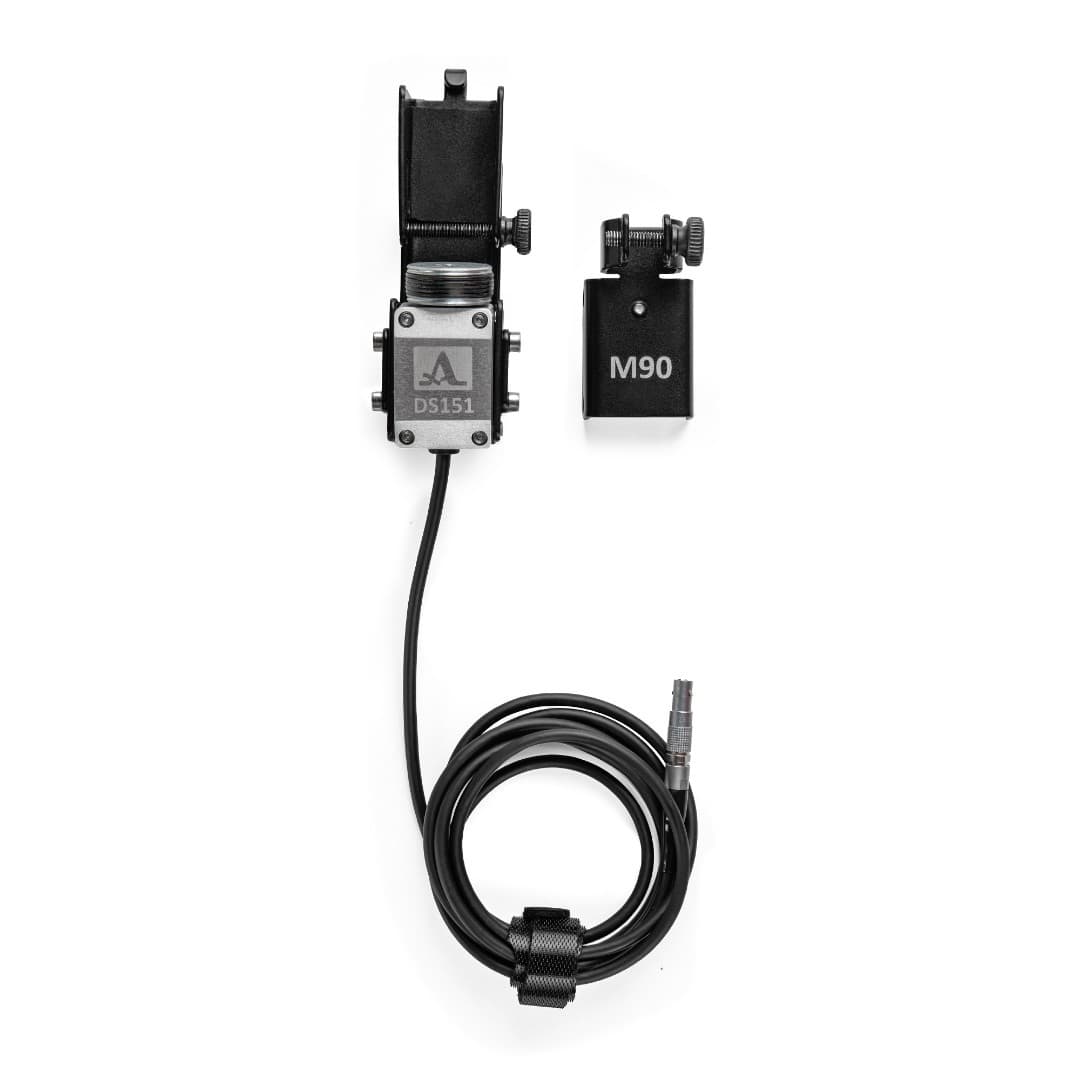

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Энкодер | 1 |
| 2 | Хомут с рамкой энкодера для серии М90 | 1 |
| 3 | Хомут с рамкой энкодера для серии М91 | 1 |
| 4 | Винты крепежные (с отверткой) | 4 |
| 5 | Этикетка АПЯС.402149.001 ЭТ | 1 |
| 6 | Коробка упаковочная | 1 |
