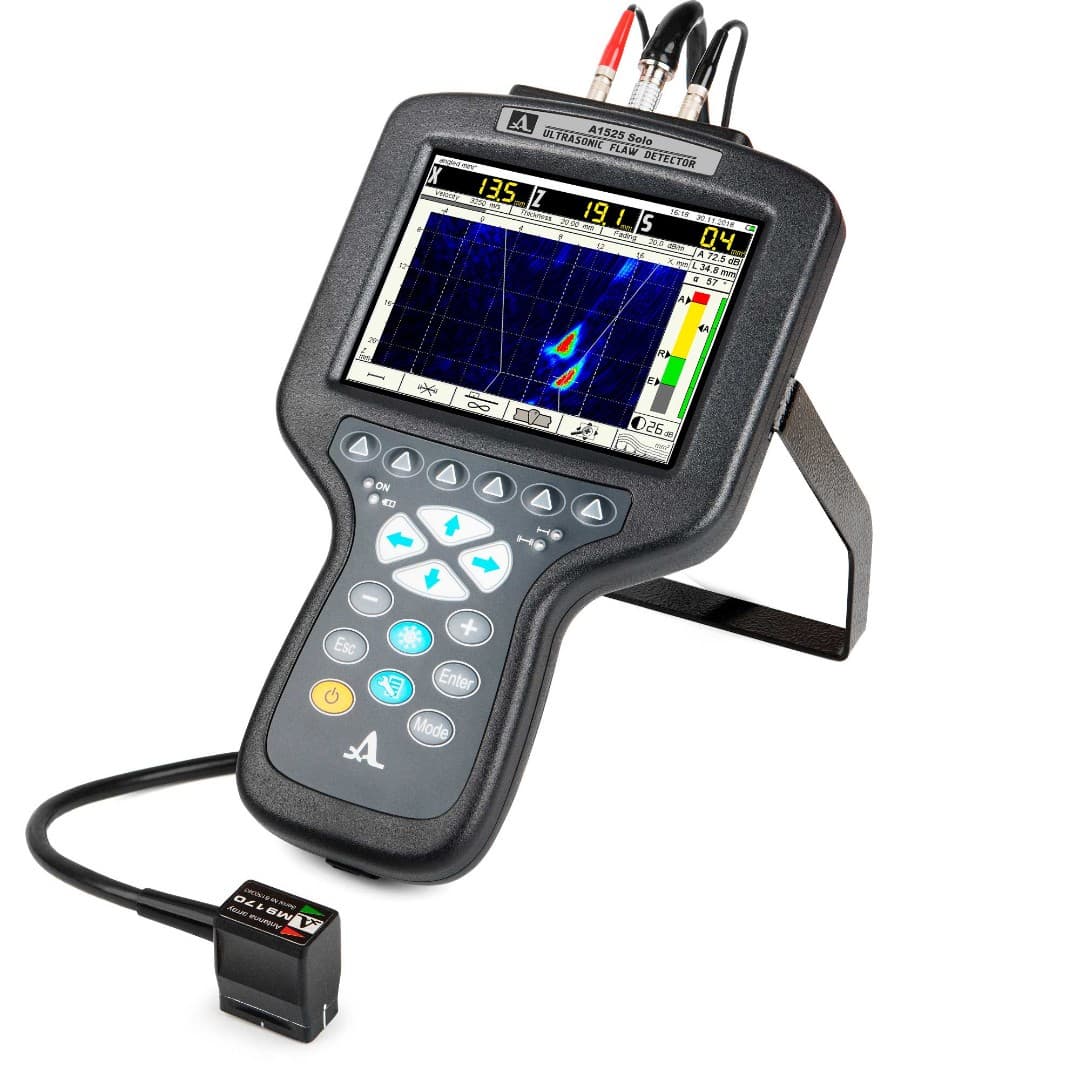

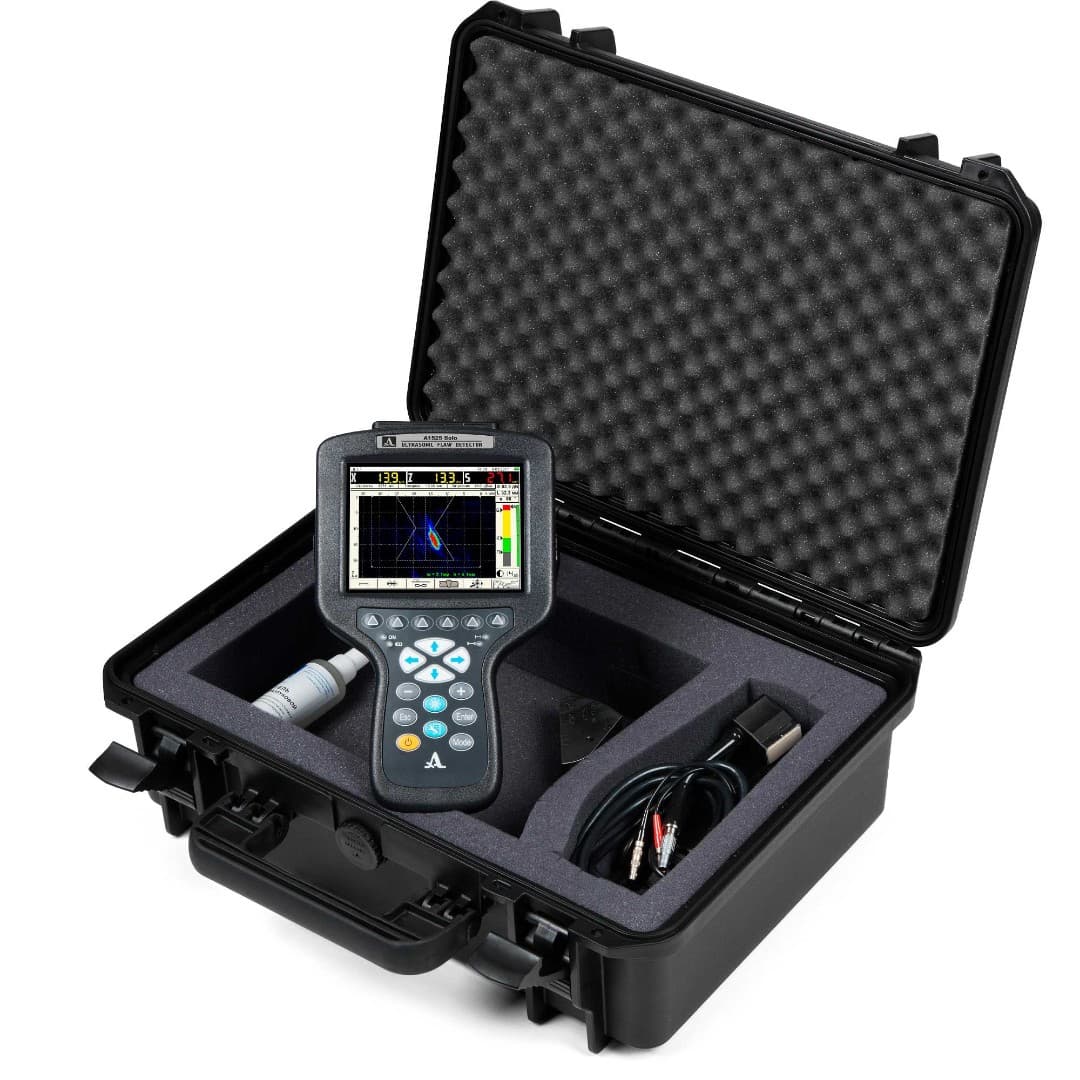

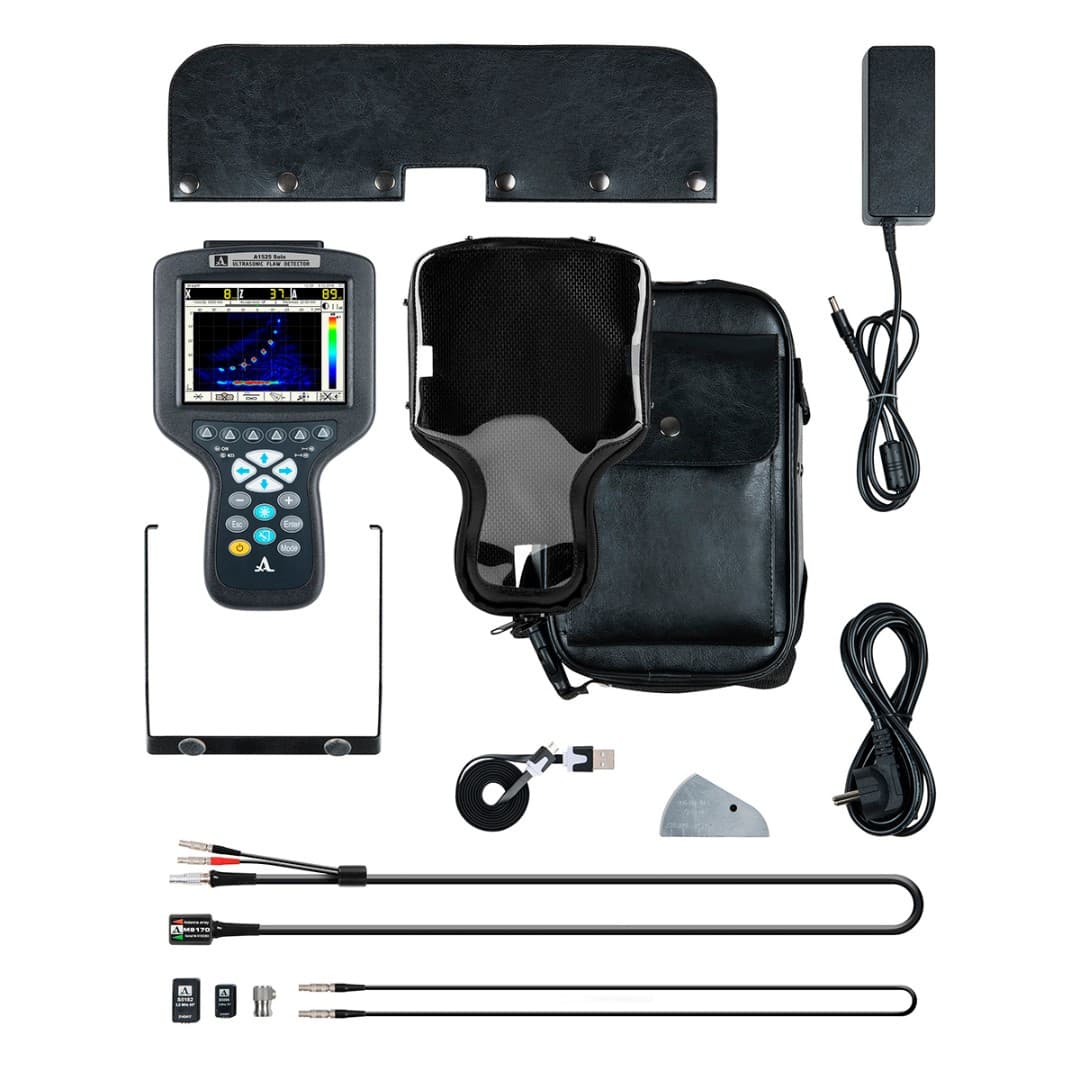

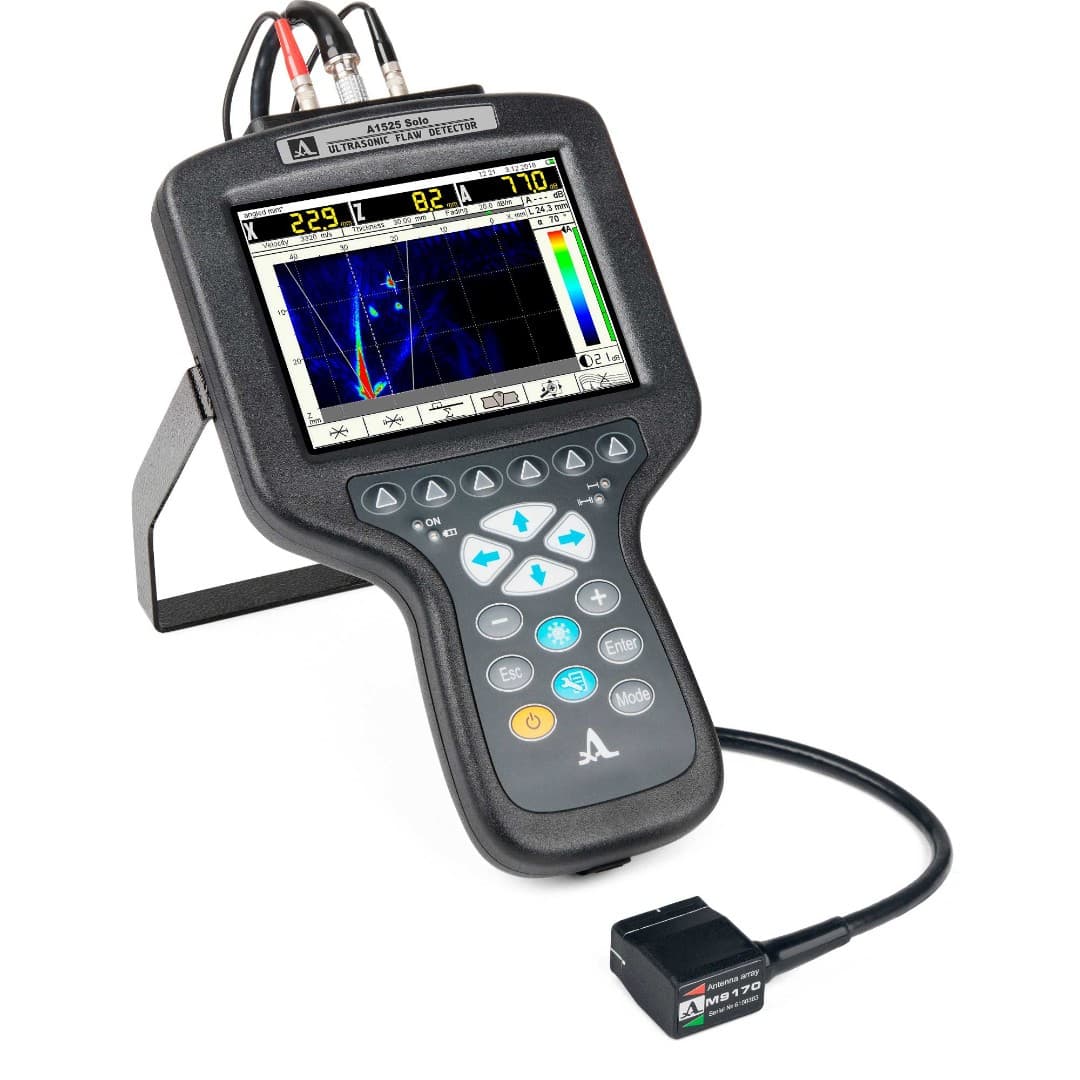

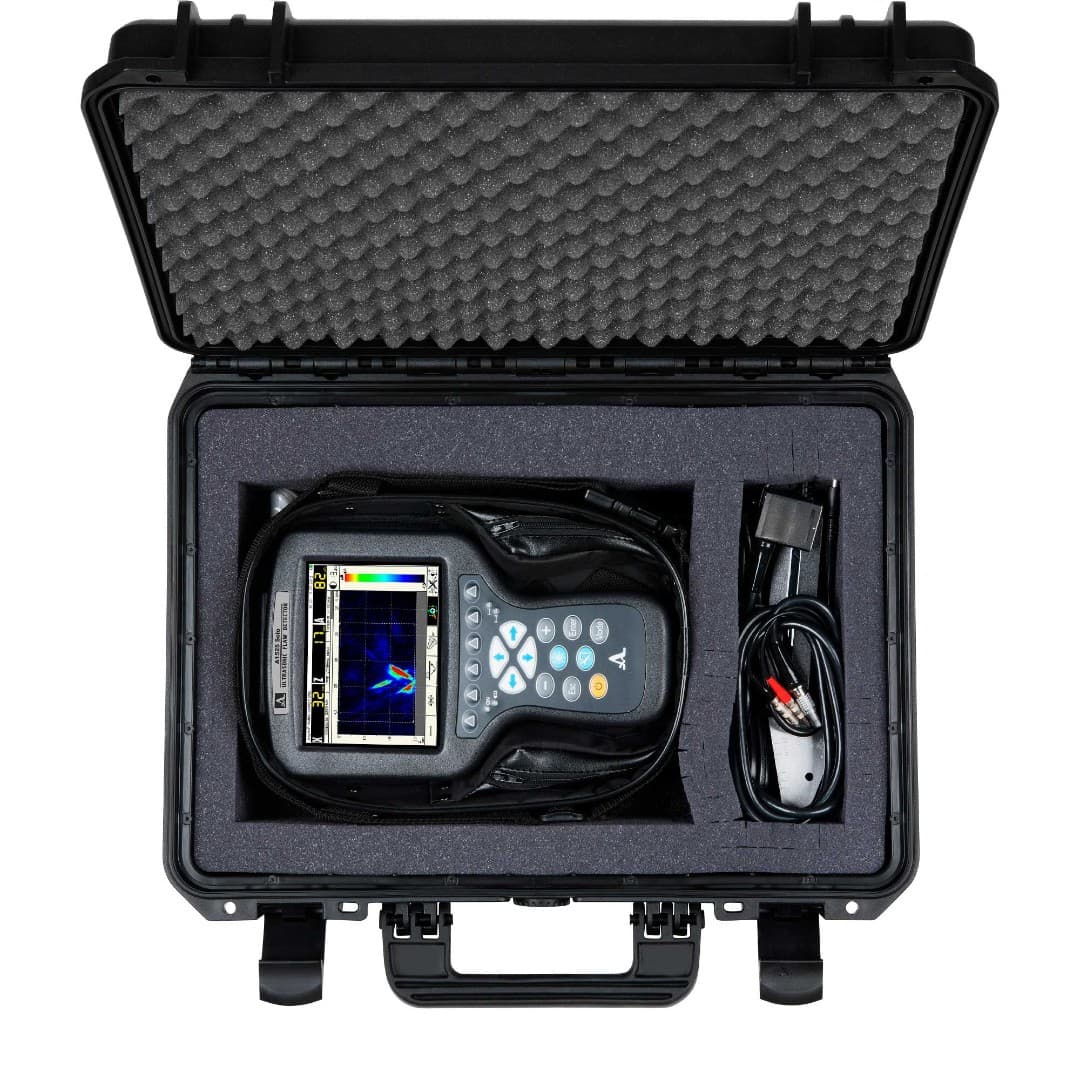

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

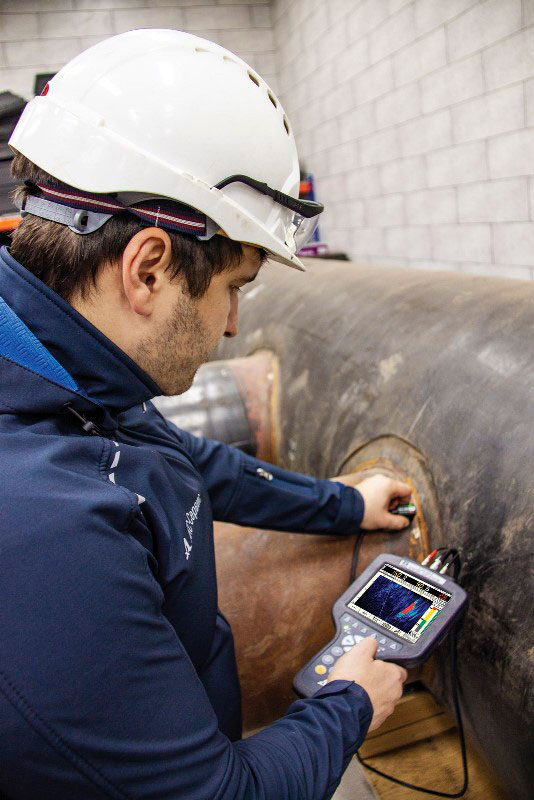

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

• Доступная цена.
• Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
• Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
• Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
• Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
• Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной

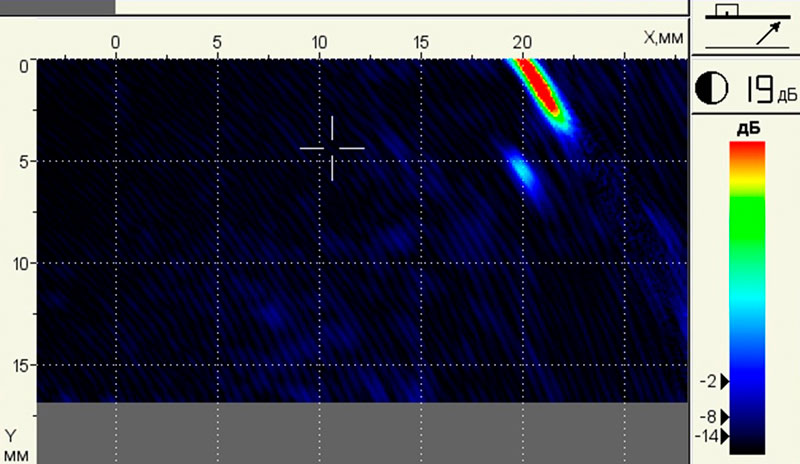

3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности

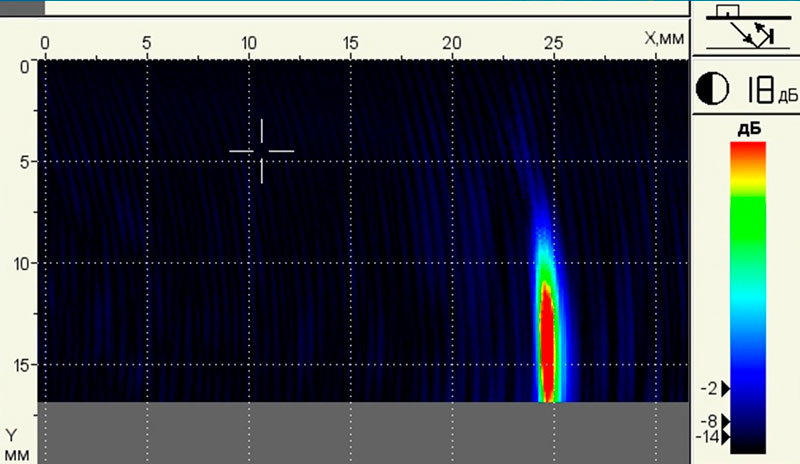

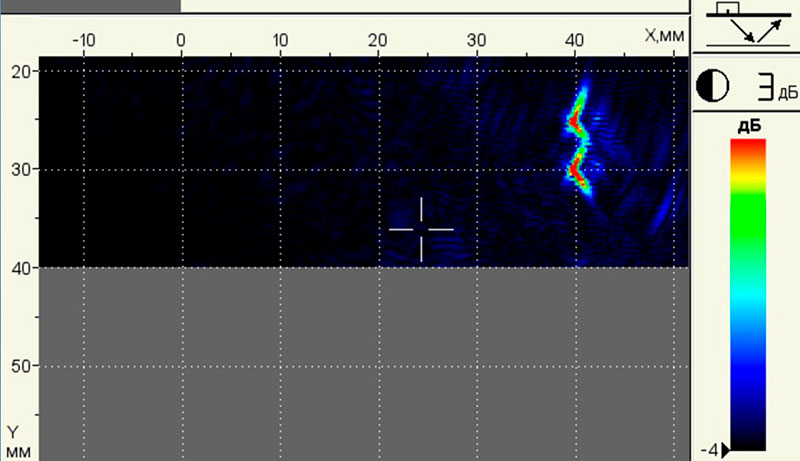

4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Особенности

• Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
• Простое и удобное МЕНЮ основных настроек.
• Доступность работы с прибором специалистам любого уровня квалификации.
• Небольшие габаритные размеры и вес прибора – 950 г.

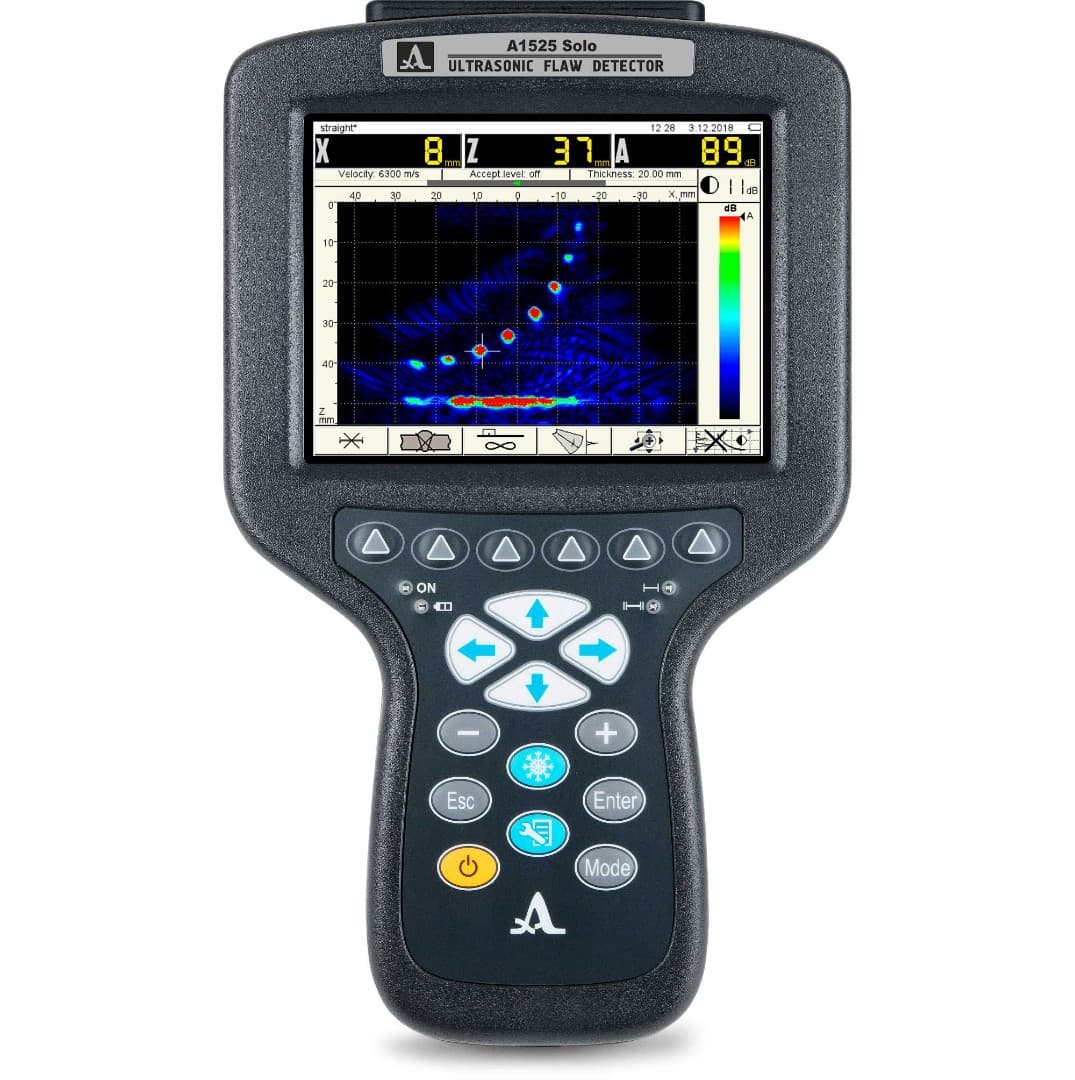

• Большой, цветной, антибликовый 5,7″ TFT дисплей.
• Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Режимы работы

А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим ТОМОГРАФ

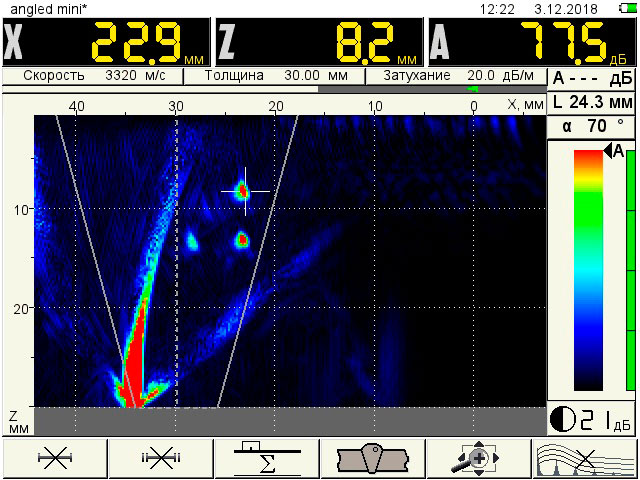

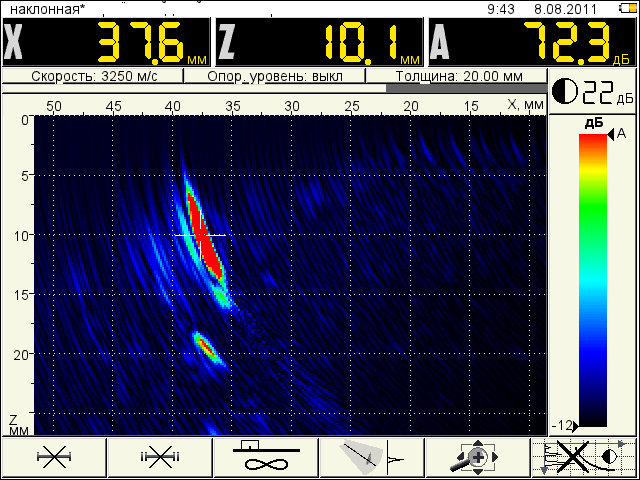

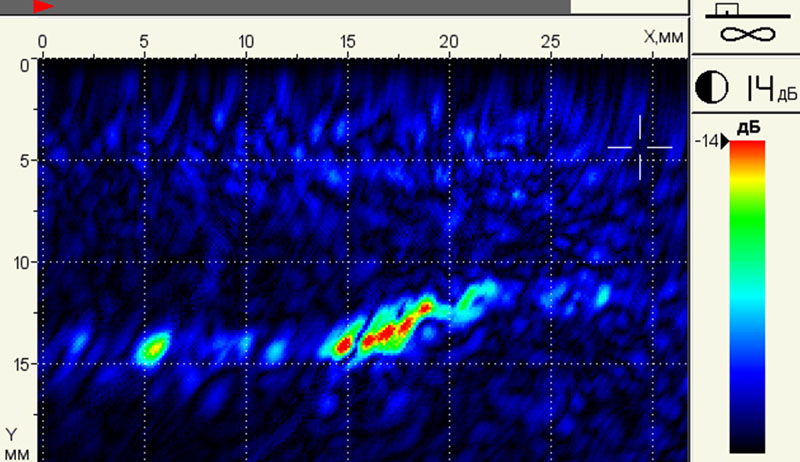

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

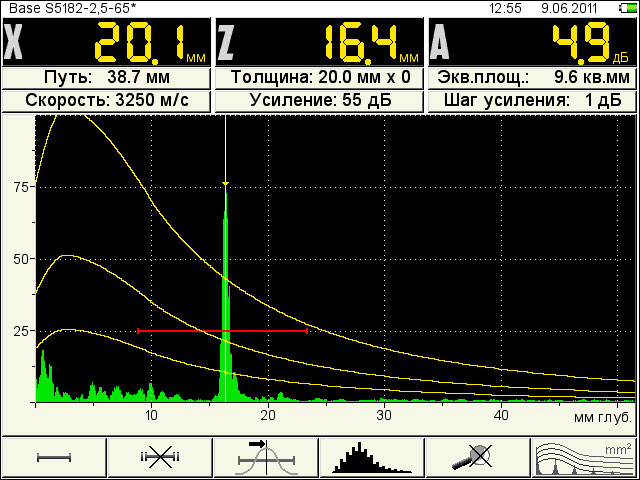

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Функция Настройка

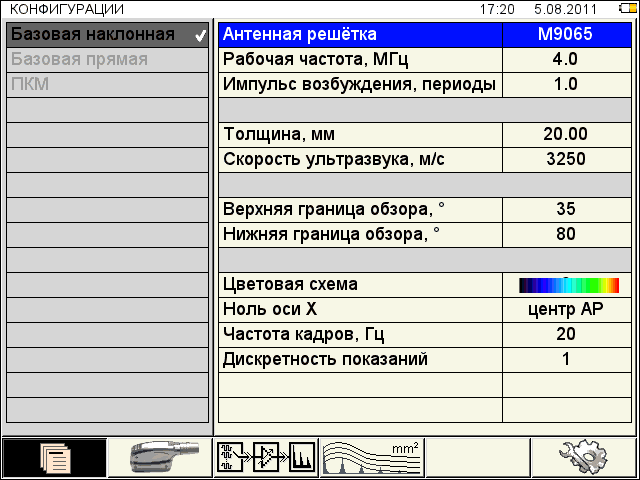

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
