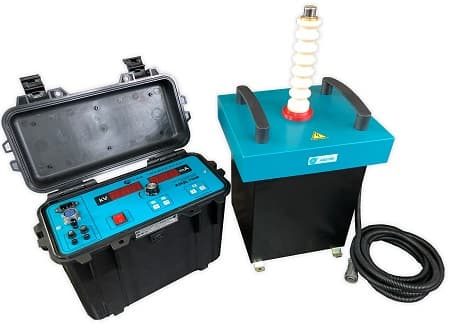

АИД-70М - Аппарат испытания диэлектриков
Код товара: 1500
2 650 000,00 ₸
АИД-70М — аппарат для испытания электрической прочности изоляции повышенным переменным и постоянным напряжением. Прибор применяется для испытания силовых кабелей, электроизоляционных материалов и электрооборудования, когда требуется проверить электрическую прочность изоляции и проконтролировать ток в процессе испытания.
АИД-70М формирует испытательное напряжение до 50 кВ переменного тока и до 70 кВ постоянного тока. Аппарат может применяться при стационарных и выездных испытаниях.
Назначение и возможности АИД-70М
АИД-70М предназначен для проведения высоковольтных испытаний электрической изоляции с контролем испытательного напряжения и тока.
Аппарат используется для:
- проверки электрической прочности изоляции;
- испытания силовых кабельных линий;
- испытания электроизоляционных материалов;
- проверки изоляции электрооборудования;
- проведения испытаний повышенным напряжением;
- контроля тока при испытании изоляции;
- выполнения испытательных работ в составе электротехнических лабораторий.
АИД-70М поддерживает испытания переменным напряжением промышленной частоты 50 Гц, а также постоянным напряжением.
Испытание изоляции и силовых кабелей
Одно из основных применений АИД-70М — испытание изоляции силовых кабелей и электроустановок повышенным напряжением.
Во время испытания на объект подаётся заданное испытательное напряжение, после чего контролируется ток через изоляцию. Полученные параметры используются для оценки состояния изоляции в соответствии с применяемой методикой испытаний и нормативной документацией.
АИД-70М может применяться при:
- испытании новых кабельных линий;
- проверке состояния действующих кабелей;
- проведении пусконаладочных работ;
- техническом обслуживании электроустановок;
- периодических испытаниях электрооборудования;
- проверке оборудования после ремонта.
Конкретные значения испытательного напряжения, продолжительность испытания и критерии оценки результатов определяются нормативной документацией, техническими условиями и методикой испытаний конкретного объекта.
Где применяется АИД-70М
Аппарат используется организациями, которым необходимо проводить высоковольтные испытания электрической изоляции.
Энергетика
АИД-70М применяется при эксплуатации и техническом обслуживании электрооборудования энергетических объектов, подстанций и кабельных сетей.
Электротехнические лаборатории
Аппарат может входить в состав оборудования стационарных и передвижных электротехнических лабораторий, выполняющих измерения и испытания электроустановок.
Электросетевые организации
АИД-70М используется при техническом обслуживании, ремонте и испытаниях кабельных линий и электрооборудования.
Промышленные предприятия
Аппарат применяется для проведения регламентных испытаний электрического оборудования и контроля состояния его изоляции.
Электромонтажные и пусконаладочные организации
АИД-70М может использоваться при проведении пусконаладочных работ, вводе оборудования в эксплуатацию и выполнении комплекса электрических измерений и испытаний.
Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
от 1,5 до 1,8 кВт - 5 мин | |
от 1,0 до 1,5 кВт - 10 мин | |
до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Пульт управления 6АМБ.360.067 | 1 |
| 2 | Генератор высоковольтный 6АМБ.219.017-01 | 1 |
| 3 | Кабель сетевой 5АМБ.500.089 | 1 |
| 4 | Провод заземления 5АМБ.510.000 | 1 |
Руководство по эксплуатацииОписание
АИД-70М — аппарат для испытания электрической прочности изоляции повышенным переменным и постоянным напряжением. Прибор применяется для испытания силовых кабелей, электроизоляционных материалов и электрооборудования, когда требуется проверить электрическую прочность изоляции и проконтролировать ток в процессе испытания.
АИД-70М формирует испытательное напряжение до 50 кВ переменного тока и до 70 кВ постоянного тока. Аппарат может применяться при стационарных и выездных испытаниях.
Назначение и возможности АИД-70М
АИД-70М предназначен для проведения высоковольтных испытаний электрической изоляции с контролем испытательного напряжения и тока.
Аппарат используется для:
- проверки электрической прочности изоляции;
- испытания силовых кабельных линий;
- испытания электроизоляционных материалов;
- проверки изоляции электрооборудования;
- проведения испытаний повышенным напряжением;
- контроля тока при испытании изоляции;
- выполнения испытательных работ в составе электротехнических лабораторий.
АИД-70М поддерживает испытания переменным напряжением промышленной частоты 50 Гц, а также постоянным напряжением.
Испытание изоляции и силовых кабелей
Одно из основных применений АИД-70М — испытание изоляции силовых кабелей и электроустановок повышенным напряжением.
Во время испытания на объект подаётся заданное испытательное напряжение, после чего контролируется ток через изоляцию. Полученные параметры используются для оценки состояния изоляции в соответствии с применяемой методикой испытаний и нормативной документацией.
АИД-70М может применяться при:
- испытании новых кабельных линий;
- проверке состояния действующих кабелей;
- проведении пусконаладочных работ;
- техническом обслуживании электроустановок;
- периодических испытаниях электрооборудования;
- проверке оборудования после ремонта.
Конкретные значения испытательного напряжения, продолжительность испытания и критерии оценки результатов определяются нормативной документацией, техническими условиями и методикой испытаний конкретного объекта.
Где применяется АИД-70М
Аппарат используется организациями, которым необходимо проводить высоковольтные испытания электрической изоляции.
Энергетика
АИД-70М применяется при эксплуатации и техническом обслуживании электрооборудования энергетических объектов, подстанций и кабельных сетей.
Электротехнические лаборатории
Аппарат может входить в состав оборудования стационарных и передвижных электротехнических лабораторий, выполняющих измерения и испытания электроустановок.
Электросетевые организации
АИД-70М используется при техническом обслуживании, ремонте и испытаниях кабельных линий и электрооборудования.
Промышленные предприятия
Аппарат применяется для проведения регламентных испытаний электрического оборудования и контроля состояния его изоляции.
Электромонтажные и пусконаладочные организации
АИД-70М может использоваться при проведении пусконаладочных работ, вводе оборудования в эксплуатацию и выполнении комплекса электрических измерений и испытаний.
Характеристики
Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
от 1,5 до 1,8 кВт - 5 мин | |
от 1,0 до 1,5 кВт - 10 мин | |
до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Пульт управления 6АМБ.360.067 | 1 |
| 2 | Генератор высоковольтный 6АМБ.219.017-01 | 1 |
| 3 | Кабель сетевой 5АМБ.500.089 | 1 |
| 4 | Провод заземления 5АМБ.510.000 | 1 |
