МИКО-12-25А: трёхфазный миллиомметр для диагностики силовых трансформаторов

Коротко: что это за прибор

МИКО-12-25А — трёхфазный миллиомметр производства СКБ ЭП. Он измеряет электрическое сопротивление постоянному току в диапазоне от 1 мкОм до 50 кОм при измерительном токе до 25 А, причём как у безындуктивных объектов (контакты, шины, резисторы, кабели), так и у объектов с большой индуктивностью — обмоток силовых трансформаторов, генераторов, двигателей.

Ключевое отличие от привычных микроомметров — выходная мощность до 400 Вт и пять измерительных каналов, позволяющих измерять три фазы за один цикл подключения. Прибор представлен в июле 2026 года как замена и развитие линейки МИКО-7М / МИКО-8М / МИКО-9А.

Если сформулировать одной фразой: это не «омметр побольше», а комплекс для диагностики обмоток, который сам выбирает ток, сам проводит измерение по трём фазам, сам приводит результаты к паспортной температуре, сравнивает их с нормой и, при необходимости, размагничивает магнитопровод после испытаний.

Зачем вообще измеряют сопротивление обмоток

Сопротивление обмоток постоянному току — один из базовых диагностических параметров силового трансформатора и электрической машины. Оно входит в объём приёмо-сдаточных, капитальных и текущих испытаний.

Отклонение сопротивления от паспортного или от значений соседних фаз говорит о вполне конкретных дефектах:

Нормативная база в СНГ традиционно опирается на РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования» и родственные ему стандарты. Ключевые нормы, которые прибор проверяет автоматически:

• Сопротивления обмоток трёхфазных трансформаторов, измеренные на одинаковых ответвлениях разных фаз при одинаковой температуре, не должны отличаться более чем на 2 % (если заводская документация не оговаривает иное).
• Значения сопротивления обмоток однофазных трансформаторов после температурного пересчёта не должны отличаться от исходных более чем на 5 %.
• У электродвигателей 3 кВ и выше приведённые к одной температуре сопротивления фаз не должны отличаться друг от друга и от исходных данных более чем на 2 %.
• Измерения выполняются на всех ответвлениях, если в паспорте нет других указаний.

Отсюда и вырастает функциональность МИКО-12-25А: критерий «2 %» прибор считает и подсвечивает сам, а измерения «на всех ответвлениях» на трансформаторе с РПН на 19 положений — это десятки циклов, где каждая сэкономленная минута умножается на 19 × 3.

Главная техническая проблема: переходный процесс

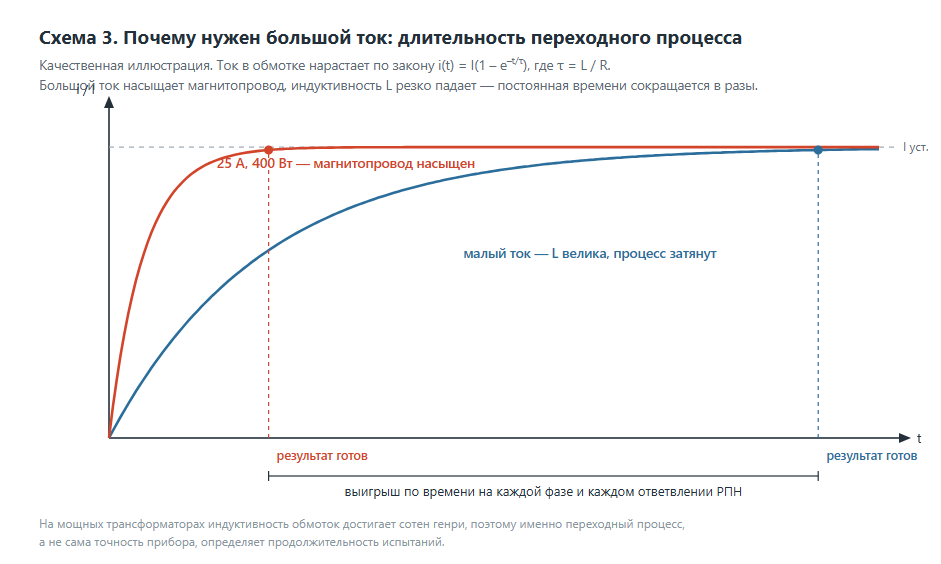

Обмотка мощного трансформатора — это индуктивность в сотни генри при сопротивлении в единицы ом. При подаче постоянного тока ток нарастает не мгновенно, а по экспоненте с постоянной времени τ = L / R. Пока ток не установился, измерять сопротивление бессмысленно: прибор будет показывать «плывущее» значение.

На большом трансформаторе при малом измерительном токе установление может занимать минуты, а на некоторых объектах — десятки минут. При этом результат получается шумным: любая наводка, вибрация или подрагивание контакта сбрасывает процесс.

Решение, на котором построен МИКО-12-25А, — увеличить ток и мощность. Ток 25 А при напряжении 50 В быстро вводит магнитопровод в насыщение, индуктивность обмотки резко падает, и постоянная времени сокращается в разы. Дополнительно применён быстрый метод гашения ЭДС самоиндукции при завершении измерения — это ускоряет и делает безопаснее отключение от высокоиндуктивной нагрузки.

Именно поэтому в сравнении с предыдущими моделями главная цифра — не диапазон, а 400 Вт против 60 Вт.

Что умеет прибор

1. Ток до 25 А, ручной и автоматический выбор

Ток задаётся в диапазоне от 0,2 мА до 25 А. Возможны два подхода:

• Ручной — оператор выбирает одно из преднастроенных значений, если методика испытаний требует конкретного тока.
• Автоматический — прибор сам оценивает параметры объекта, подбирает оптимальный ток, выполняет измерение и рассчитывает сопротивление.

Автоматический режим важнее, чем кажется: неправильно выбранный ток — это либо затянутый переходный процесс, либо перегрев обмотки малого трансформатора тока.

2. Пять каналов и специализированные режимы измерения

Для индуктивных объектов предусмотрены схемы:

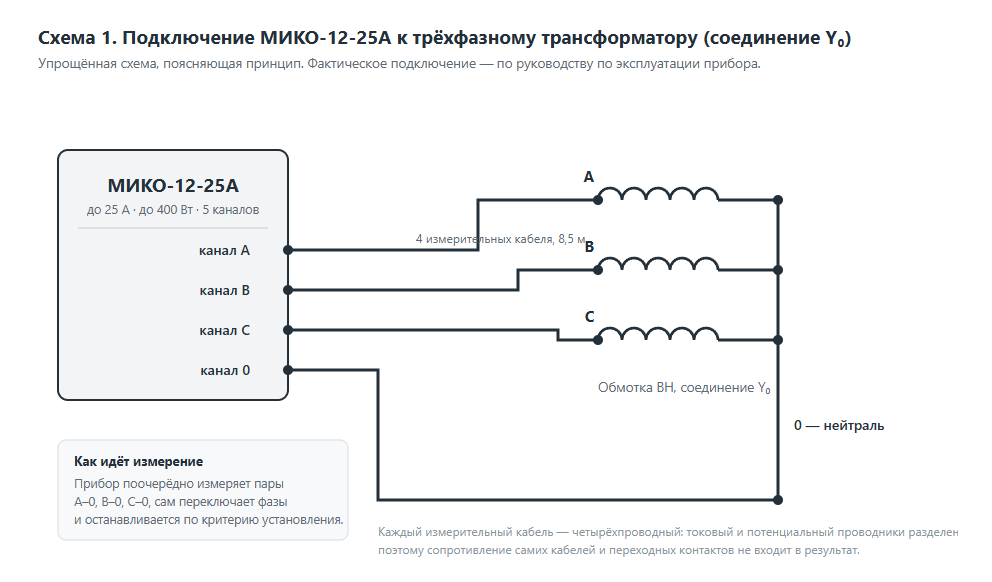

• «3 обмотки последовательно» — автоматическое последовательное измерение по трём фазам. Запуск кнопкой «Старт», остановка автоматическая по достижении критерия установления. Прибор сам переключает фазы, оператору не нужно перекидывать кабели.

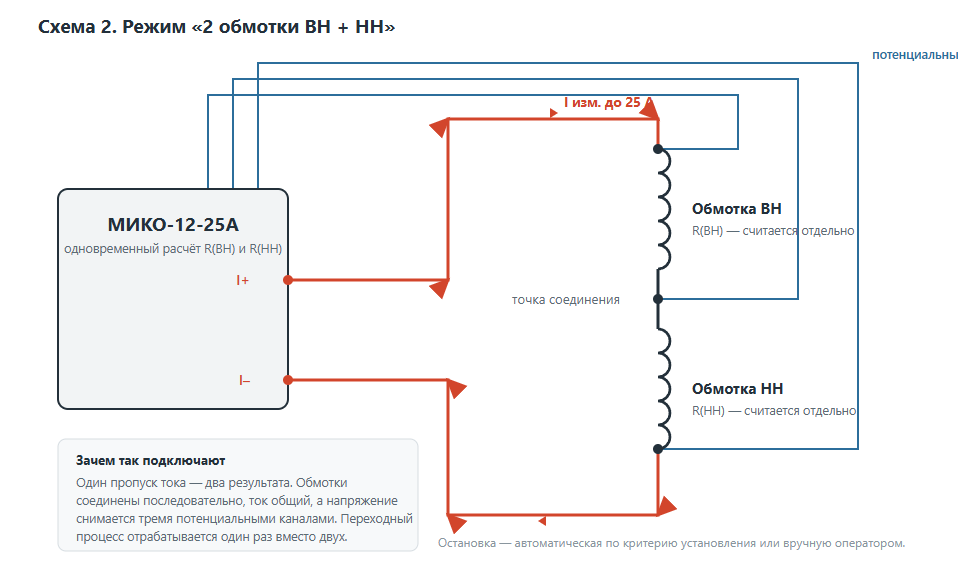

• «2 обмотки ВН + НН» — ток идёт через последовательно соединённые обмотки высокого и низкого напряжения, а прибор одновременно определяет сопротивление каждой из них. Один переходный процесс — два результата.

Для безындуктивных объектов — два варианта запуска: автоматический (по факту замыкания измерительной цепи) и ручной по команде оператора.

3. Автоматические расчёты и сравнение с паспортом

Прибор не просто выдаёт омы. Он выполняет обработку, регламентированную нормативными документами:

• вычисление относительной разности сопротивлений обмоток;
• приведение измеренных значений к паспортной температуре;
• вычисление сопротивлений фазных обмоток по результатам измерения линейных;
• автоматическое выделение фаз, относительное отклонение которых превышает 2 %;
• сравнение результатов с паспортными данными объекта.

Формально пересчёт к температуре для медных обмоток выполняется по соотношению:

R₂ = R₁ · (235 + t₂) / (235 + t₁)

где t₁ — температура при измерении, t₂ — паспортная температура (для алюминия в знаменателе используется 245). Раньше это считали в Excel после выезда; теперь оценка «годен / не годен» доступна прямо на подстанции, до того, как бригада свернула кабели.

4. Безразборная диагностика РПН методом DRM

DRM (Dynamic Resistance Measurement) — динамическое измерение сопротивления в процессе переключения устройства РПН. Прибор фиксирует осциллограмму тока во время работы переключателя, не вскрывая крышку бака контактора.

Что это даёт на практике:

• отбраковка РПН по критерию «исправен / неисправен» без слива масла и разборки;
• определение характера дефекта по форме осциллограммы — обрыв цепи, обгорание контакта, изменение сопротивления токоограничивающего резистора, нарушение времени переключения;
• исключение ненужных вскрытий исправных устройств — а это самая дорогая часть регламента.

Диапазон измерительного тока в режиме DRM — от 0,1 до 12,5 А.

Режим миллиомметра и режим DRM дополняют друг друга: статическое измерение показывает состояние обмотки и контактов на каждом положении, динамическое — поведение контактной системы в переходе между положениями.

5. Автоматическое размагничивание

После измерений постоянным током в магнитопроводе остаётся остаточная намагниченность. Она искажает последующие испытания — измерение тока холостого хода, коэффициента трансформации, проверку дифференциальной защиты — и вызывает броски тока при включении трансформатора в работу.

МИКО-12-25А размагничивает магнитопровод сам: поочерёдно подаёт ток в обмотку в прямом и обратном направлении, уменьшая амплитуду при каждой смене полярности. Завершение — автоматическое по достижении порогового значения тока или по команде оператора. График тока выводится на дисплей в реальном времени, поэтому корректность процесса видна сразу.

Отдельного прибора для размагничивания не требуется.

6. Интерфейс, архив, защита

• Цветной графический сенсорный TFT-дисплей 800 × 480, интерфейс на русском и английском.
• Встроенный архив до 1000 измерений с просмотром, копированием и удалением.
• Связь с ПК — USB и Bluetooth. Важно: на момент публикации специализированное ПО для ПК находится в разработке; сроки выпуска уточняйте у поставщика.
• Степень защиты IP67 при закрытой крышке, IP40 при открытой. Диапазон рабочих температур от −20 до +55 °C.
• Масса измерительного блока 10 кг, габариты 411 × 323 × 168 мм — прибор переносится одним человеком по территории подстанции.

Технические характеристики

Место в линейке: с чем сравнивать

Выше по линейке стоит МИКО-12-50А — старшая версия с током до 50 А и диапазоном до 100 кОм при той же выходной мощности 400 Вт. Она имеет смысл там, где регулярно приходится работать с автотрансформаторами и блочными трансформаторами наибольшей мощности. Для основной массы объектов 110–220 кВ версии на 25 А достаточно.

Кто пользуется такими приборами

• Электротехнические лаборатории (ЭТЛ) — как штатные при энергопредприятиях, так и независимые, оказывающие услуги по испытаниям.
• Электросетевые компании — районные и межсистемные электрические сети, службы подстанций, службы диагностики.
• Генерация — ТЭЦ, ГРЭС, ГЭС, промышленные котельные: блочные трансформаторы, трансформаторы собственных нужд, генераторы, возбудители.
• Крупная промышленность с собственным электрохозяйством — металлургия, нефтегаз, горнодобыча, цементные и химические производства, где на балансе десятки трансформаторов ГПП и приводных двигателей 6–10 кВ.
• Железнодорожные тяговые подстанции — тяговые трансформаторы, выпрямительные агрегаты.
• Ремонтные и трансформаторные заводы — приёмо-сдаточные испытания после ремонта, входной контроль.
• Сервисные компании по диагностике РПН — именно для них критичен режим DRM.
• Метрологические лаборатории — как объект поверки и калибровки; в комплекте предусмотрен переходник для образцовой катушки.
• Учебные центры энергетических специальностей.

Типичный портрет покупателя — организация, у которой измерение сопротивления обмоток выполняется не раз в год, а как регулярная работа, и где время бригады на объекте стоит дороже разницы в цене приборов.

Кейсы применения

Ниже — типовые сценарии, в которых прибор такого класса даёт измеримый эффект.

Кейс 1. Приёмо-сдаточные испытания трансформатора 110 кВ после монтажа

Задача. Новый трансформатор 110/10 кВ, 40 МВА с РПН на 19 положений. Нужно измерить сопротивление обмотки ВН на всех ответвлениях и обмотки НН, привести к паспортной температуре, подтвердить расхождение по фазам в пределах 2 %.

Как это выглядит с МИКО-12-25А. Кабели подключаются один раз к вводам A, B, C, 0. Далее на каждом положении РПН запускается автоматический цикл: прибор поочерёдно измеряет три фазы, останавливается по критерию установления, пересчитывает к паспортной температуре, считает относительную разность и подсвечивает фазы с отклонением выше 2 %.

Что меняется. Уходят два самых затратных элемента: перекладка кабелей между фазами (57 подключений превращаются в 1) и ручной пересчёт после выезда. Протокол фактически формируется по ходу испытаний, а не вечером в офисе.

Кейс 2. Разброс по фазам растёт от года к году

Задача. На трансформаторе 35/6 кВ по результатам ежегодных испытаний расхождение по фазам выросло с 1,1 % до 1,9 % — формально в норме, но тренд тревожный. Нужно понять, дефект это или погрешность методики.

Проблема старой методики. При измерительном токе 1–5 А переходный процесс длинный, а результат чувствителен к моменту фиксации: оператор мог снять показание чуть раньше или чуть позже. Часть «роста разброса» — артефакт измерения.

Как решает прибор. Ток 25 А и автоматическая остановка по критерию установления убирают человеческий фактор: результат снимается всегда в одинаковых условиях. Повторяемость становится достаточной, чтобы отличить реальный тренд от разброса методики.

Результат. Если разброс подтверждается — это основание для внеочередного обследования отводов и контактов РПН, а не для ожидания следующего планового цикла.

Кейс 3. Дефект РПН без вскрытия бака контактора

Задача. По косвенным признакам (хроматографический анализ газов, шум при переключении) подозревается дефект переключающего устройства. Вскрытие бака контактора — это остановка, слив масла, работы на несколько дней.

Как решает прибор. Выполняется безразборная проверка методом DRM: снимаются осциллограммы тока при переходе между положениями. Форма кривой показывает, есть ли обрыв цепи, ухудшился ли контакт, изменилось ли сопротивление токоограничивающего резистора, укладывается ли время переключения в норму.

Результат. Два исхода, и оба ценные: либо дефект подтверждён и локализован — вскрытие идёт целенаправленно, с заранее подготовленными запчастями; либо РПН исправен — и дорогостоящая разборка не проводится вовсе.

Кейс 4. Комплексные испытания: измерение → размагничивание → остальное

Задача. В объём испытаний, помимо сопротивления обмоток, входят измерение коэффициента трансформации, тока и потерь холостого хода, проверка дифференциальной защиты. После измерений постоянным током магнитопровод остаётся намагниченным и искажает эти результаты.

Как решает прибор. Сразу после измерений запускается штатный режим размагничивания — знакопеременным током с убывающей амплитудой, с контролем по графику на дисплее. Отдельное устройство не требуется, и бригаде не нужно ждать «саморазмагничивания» или использовать импровизированные схемы.

Результат. Последовательность испытаний не разрывается, а последующие измерения не приходится переделывать.

Кейс 5. Двигатели и генераторы: поиск виткового замыкания

Задача. Синхронный двигатель 6 кВ приводного механизма, есть подозрение на дефект обмотки статора. Норма — расхождение по фазам и с исходными данными не более 2 %.

Как решает прибор. Диапазона 1 мкОм – 50 кОм и мощности 400 Вт хватает и для статорных обмоток, и для обмоток возбуждения; трёхфазный режим даёт сравнение фаз в одном цикле, а автоматический пересчёт к температуре снимает главный источник ложных выводов — измерение «на тёплой» машине.

Результат. Заниженное сопротивление одной фазы — прямое указание на витковое замыкание; завышенное — на дефект соединения или пайки в лобовой части.

Кейс 6. Безындуктивные объекты — тот же прибор

Задача. В том же выезде нужно проверить переходное сопротивление контактов высоковольтного выключателя, болтовые шинные соединения и токоограничивающие резисторы.

Как решает прибор. Для безындуктивных объектов включается отдельный режим с автоматическим запуском по факту замыкания цепи — оператору достаточно приложить зажимы. Разрешающая способность 0,1 мкОм закрывает диапазон переходных сопротивлений контактных соединений.

Результат. Одна единица техники вместо двух в машине. Для выездной бригады это не мелочь: комплект измерительных кабелей для трансформаторов сам по себе весит немало.

Кейс 7. Кабельные линии

Задача. Проверка целостности и симметрии жил кабельной линии, поиск дефекта соединительной муфты.

Как решает прибор. Измерение сопротивления жил при большом токе, сравнение между жилами, приведение к температуре. Отклонение одной жилы указывает на дефект соединения; несоответствие расчётному сопротивлению по сечению и длине — на несоответствие кабеля заявленному.

Комплект поставки

Базовый комплект:

Дополнительно (за отдельную плату):

• Кабель измерительный 4 м, зев 20 мм — для клемм измерительных трансформаторов тока и напряжения (2 шт.).
• Удлинитель к измерительным кабелям 6,5 м — силиконовая трубка, стойкая к перепадам температур и агрессивным средам.
• Комплект кабелей закорачивания и соединения обмоток НН и ВН, 4 × 4 м, зажимы «крокодил» с зевом 70 мм — обязателен для работы в режиме DRM.
• Шунт SV75-0075A-D-02, 1 мОм ±0,5 % — проверка работоспособности в режимах микро- и миллиомметра.
• Переходник для образцовой катушки — для поверочных лабораторий.
• Штанга-манипулятор и комплект кабелей-удлинителей к ней.

Планируя закупку под задачи диагностики РПН, сразу закладывайте комплект закороток — без него режим DRM не реализуется.

Что важно учесть перед покупкой

1. Статус средства измерений. Прибор — новая разработка 2026 года. Внесение в Государственный реестр средств измерений РФ производитель планирует на декабрь 2026 года. Для организаций, работающих в правовом поле Республики Казахстан, отдельно уточняйте у поставщика статус признания типа СИ и порядок поверки — без этого протоколы испытаний могут быть оспорены.
2. ПО для ПК в разработке. Интерфейсы USB и Bluetooth аппаратно есть, специализированное программное обеспечение для управления прибором и выгрузки результатов на момент публикации готовится к выпуску. До его выхода работа ведётся через встроенный архив на 1000 измерений.
3. Энергопотребление. До 650 Вт от сети 115–250 В. На объектах без надёжного питания 220 В потребуется генератор соответствующей мощности.
4. Масса комплекта. Сам блок 10 кг, но четыре кабеля по 8,5 м с зажимами на 75 мм добавляют существенно. Для работы в стеснённых условиях имеет смысл заранее продумать логистику по территории ОРУ.
5. Выбор между 25 А и 50 А. Если в парке регулярно встречаются автотрансформаторы и блочные трансформаторы наибольших мощностей, стоит сравнить с МИКО-12-50А. Для типового парка 35–220 кВ версия на 25 А закрывает задачи.

Часто задаваемые вопросы

Чем миллиомметр отличается от микроомметра? Различие в основном в акценте диапазона. Микроомметр оптимизирован под очень малые сопротивления контактных соединений (единицы и десятки микроом), миллиомметр охватывает более широкий диапазон. МИКО-12-25А с диапазоном 1 мкОм – 50 кОм и разрешением 0,1 мкОм фактически перекрывает обе задачи.

Почему для обмоток нужен именно большой ток? Не ради точности, а ради времени. Большой ток вводит магнитопровод в насыщение, индуктивность падает, постоянная времени τ = L / R сокращается, и результат устанавливается в разы быстрее. При малом токе на мощном трансформаторе ожидание установления может занимать минуты на каждое измерение.

Можно ли измерять этим прибором контакты выключателей? Да. Для безындуктивных объектов есть отдельный режим с автоматическим запуском по замыканию измерительной цепи.

Нужно ли размагничивать трансформатор после измерений? Да, это обязательная процедура перед рядом последующих испытаний. МИКО-12-25А выполняет размагничивание штатно, отдельное устройство не требуется.

Что даёт метод DRM и когда он нужен? DRM — динамическое измерение сопротивления во время переключения РПН. Он позволяет оценить состояние контактной системы без вскрытия бака контактора и указать характер дефекта, а не только факт его наличия. Нужен там, где парк трансформаторов с РПН большой, а вскрытие каждого «на всякий случай» экономически неоправданно.

Сколько измерений хранит прибор? До 1000 записей во встроенном архиве с возможностью просмотра, копирования и удаления.

Итог

МИКО-12-25А закрывает конкретную боль ЭТЛ: измерение сопротивления высокоиндуктивных обмоток занимает слишком много времени и слишком зависит от аккуратности оператора. Ответ производителя — мощность 400 Вт вместо 60 Вт, ток до 25 А, пять каналов, автоматика на всех этапах от выбора тока до сравнения с паспортом, плюс два «бонусных» режима — DRM и размагничивание, которые раньше требовали отдельных приборов.

Основные вопросы к прибору на август 2026 года — организационные, а не технические: сроки внесения в реестр СИ и выход ПО для ПК. Оба стоит уточнить у поставщика до заключения договора.
