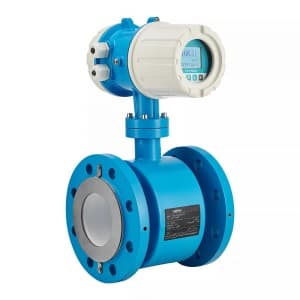

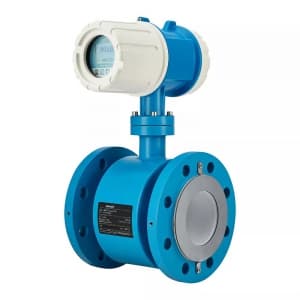

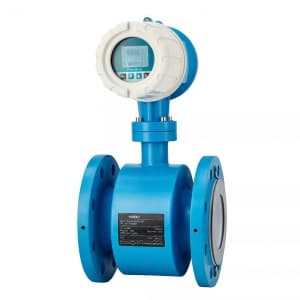

Взрывозащищенный расходомер универсальный StreamLux
Код товара: 1539
Цена по запросу
Взрывозащищенные универсальные расходомеры– это высокоточные электромагнитные расходомеры предназначенные для измерений объемного расхода и объема электропроводящих жидкостей (в том числе сточных вод) с проводимостью более 5 мкСм/см в различных областях промышленности.
Применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесённые к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/ EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
ОТРАСЛИ ПРИМЕНЕНИЯ:
• Водоснабжение
• ЖКХ
• Водоотведение
• Химическая
• Энергетическая
• Нефтяная
• Металлургическая
• Целлюлозно-бумажная
• Пищевая
• Фармацевтическая
Для применения на промышленных предприятиях существует специальное исполнение расходомера с электродами из титана, хастеллоя или тантала. Футеровка PFA внутренней поверхности расходомерного участка позволяет эксплуатировать прибор на любых агрессивных жидкостях.
ИЗМЕРЯЕМЫЕ СРЕДЫ:
• Чистая вода
• Морская вода
• Теплоноситель
• Хозяйственно-бытовые стоки
• Промышленные стоки
• Фекальная канализация
• Пластовые воды
• Цементные растворы
• Лаки / Краски
• Кислоты / Щелочи
• Растворители
• Минеральные удобрение
Взрывозащищенные расходомеры универсальные доступны во фланцевом исполнении для высокого давления (до 40 МПа) и в бесфланцевом (DN25...DN150мм) для установки в стесненных условиях.

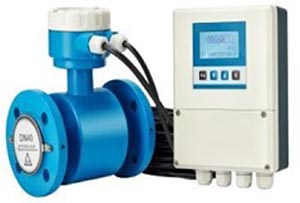

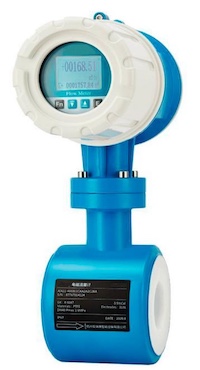

| Для высокого давления | Для стесненных условий |
 |  |
Для интеграции в системы диспетчеризации расходомер оснащен расширенным набором аналоговых и цифровых портов: 4...20 мА (HART), частотно-импульсный, RS-485 (Modbus), PROFIBUS.
| Диаметр номинальный, мм. | DN6…DN600 |
| Варианты материалов электродов и зонда расходомеров | Нержавеющая сталь (316L) Хастеллой C Хастеллой B Тантал Титан Платина Карбид вольфрама Никель |
| Материал футеровки (вкладыша) | Хлоропреновая резина (от – 20℃ до +80℃) PTFE интегральное исполнение (от – 40℃ до +135℃) дистанционное исполнение (от – 40℃ до +180℃) Полиуретан (PU) (от – 20℃ до +65℃) PFA (от - 40℃ до +160℃) F46 (FEP) (от - 40℃ до +160℃) |
| Взрывозащита 220В | 1 Ex db eb IIC T3…T6 Gb Х |
| Взрывозащита 24В | 1 Ex db eb ia IIC T3…T6 Gb Х |
Степень защиты по ГОСТ 14254-2015 - интегральное исполнение - дистанционное исполнение (ПП) - дистанционное исполнение (ВП) |
IP67 IP68 IP67 |
Температура окружающей среды, °C интегральное исполнение дистанционное исполнение (ПП) дистанционное исполнение (ВП) |
от -10 до + 50 от -25 до + 55 от -10 до + 50 |
| Влажность окружающей среды, %, не более | 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Погрешность, % | ±0,5 (спецзаказ - 0,2%) |
| Давление измеряемой среды, МПа | до 40 |
| Диапазон температуры измеряемой среды, °C | от -40 до +180 |
Выходные сигналы ВП Частотно-импульсный, Гц Токовый, мА Цифровые |
от 1 до 10000 от 4 до 20 RS-485 (Modbus), PROFIBUS, HART |
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - сопротивление, Ом |
от 24 до 36 от 85 до 265 до 750 |
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В·А |
20 16 |
| Срок службы, лет | 12 |
Описание
Взрывозащищенные универсальные расходомеры– это высокоточные электромагнитные расходомеры предназначенные для измерений объемного расхода и объема электропроводящих жидкостей (в том числе сточных вод) с проводимостью более 5 мкСм/см в различных областях промышленности.
Применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесённые к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/ EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
ОТРАСЛИ ПРИМЕНЕНИЯ:
• Водоснабжение
• ЖКХ
• Водоотведение
• Химическая
• Энергетическая
• Нефтяная
• Металлургическая
• Целлюлозно-бумажная
• Пищевая
• Фармацевтическая
Для применения на промышленных предприятиях существует специальное исполнение расходомера с электродами из титана, хастеллоя или тантала. Футеровка PFA внутренней поверхности расходомерного участка позволяет эксплуатировать прибор на любых агрессивных жидкостях.
ИЗМЕРЯЕМЫЕ СРЕДЫ:
• Чистая вода
• Морская вода
• Теплоноситель
• Хозяйственно-бытовые стоки
• Промышленные стоки
• Фекальная канализация
• Пластовые воды
• Цементные растворы
• Лаки / Краски
• Кислоты / Щелочи
• Растворители
• Минеральные удобрение
Взрывозащищенные расходомеры универсальные доступны во фланцевом исполнении для высокого давления (до 40 МПа) и в бесфланцевом (DN25...DN150мм) для установки в стесненных условиях.
| Для высокого давления | Для стесненных условий |
| |
Для интеграции в системы диспетчеризации расходомер оснащен расширенным набором аналоговых и цифровых портов: 4...20 мА (HART), частотно-импульсный, RS-485 (Modbus), PROFIBUS.
Характеристики
| Диаметр номинальный, мм. | DN6…DN600 |
| Варианты материалов электродов и зонда расходомеров | Нержавеющая сталь (316L) Хастеллой C Хастеллой B Тантал Титан Платина Карбид вольфрама Никель |
| Материал футеровки (вкладыша) | Хлоропреновая резина (от – 20℃ до +80℃) PTFE интегральное исполнение (от – 40℃ до +135℃) дистанционное исполнение (от – 40℃ до +180℃) Полиуретан (PU) (от – 20℃ до +65℃) PFA (от - 40℃ до +160℃) F46 (FEP) (от - 40℃ до +160℃) |
| Взрывозащита 220В | 1 Ex db eb IIC T3…T6 Gb Х |
| Взрывозащита 24В | 1 Ex db eb ia IIC T3…T6 Gb Х |
Степень защиты по ГОСТ 14254-2015 - интегральное исполнение - дистанционное исполнение (ПП) - дистанционное исполнение (ВП) |
IP67 IP68 IP67 |
Температура окружающей среды, °C интегральное исполнение дистанционное исполнение (ПП) дистанционное исполнение (ВП) |
от -10 до + 50 от -25 до + 55 от -10 до + 50 |
| Влажность окружающей среды, %, не более | 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Погрешность, % | ±0,5 (спецзаказ - 0,2%) |
| Давление измеряемой среды, МПа | до 40 |
| Диапазон температуры измеряемой среды, °C | от -40 до +180 |
Выходные сигналы ВП Частотно-импульсный, Гц Токовый, мА Цифровые |
от 1 до 10000 от 4 до 20 RS-485 (Modbus), PROFIBUS, HART |
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - сопротивление, Ом |
от 24 до 36 от 85 до 265 до 750 |
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В·А |
20 16 |
| Срок службы, лет | 12 |
