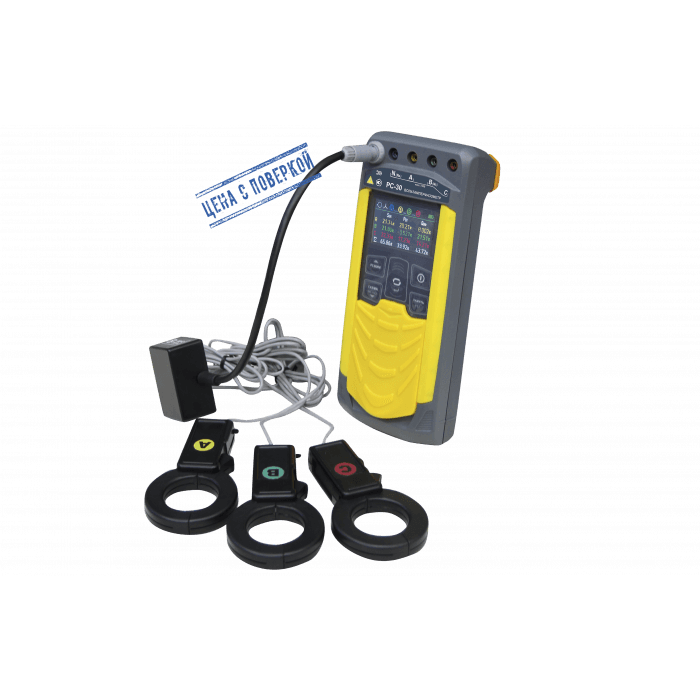

Вольтамперфазометр РС-30 с клещами КТИР-500
Код товара: 1167
Цена по запросу
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Клещи КТИР-500, входящие в базовый комплект, позволяют производить измерение тока от 0,20 А до 500 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения.
Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
Особенности
- возможность регистрации событий;
- автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
- при выключении, сохранение, а при включении восстановление настроек последнего измерения;
- время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
- настройка отключения индикации и прибора при длительном неиспользовании;
- ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
- сумка, позволяющая не доставать прибор при проведении измерений;
- цветной жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, режим регистратора;
- связь с компьютером.
Функциональные возможности
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В | 10,00 … 700,0 |
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В | 10,00 … 700,0 |
| Измерение силы переменного тока |
0,20 … 500,0 |
| Диапазон измерений действующего значения переменного тока, А: | |
| - с датчиком токоизмерительным КТИР-500 | |
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИР-500 |
0,005 … 350,0 кВт (квар, кВ∙А) |
Измерение частоты переменного тока Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от – 179,9 до 180,0 |
Вычисление коэффициента мощности Кр Диапазон вычисления Кр |
-1,00 … 1,00 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Вольтамперфазометр РС-30 (измерительный блок) | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Блок питания 12 В 0,5 А | 1 |
| 4 | Кабель измерительный 1,5 м, красный | 1 |
| 5 | Кабель измерительный 1,5 м, синий | 1 |
| 6 | Кабель измерительный 1,5 м, желтый | 1 |
| 7 | Кабель измерительный 1,5 м, зеленый | 1 |
| 8 | Зажим изолированный типа «крокодил», красный/ серый | 1 |
| 9 | Зажим изолированный типа «крокодил», синий/ серый | 1 |
| 10 | Зажим изолированный типа «крокодил», желтый/ серый | 1 |
| 11 | Зажим изолированный типа «крокодил», зеленый/ серый | 1 |
| 12 | Сумка для РС-30 | 1 |
| 13 | Отсек батарейный 5*АА, исп.1 | 1 |
| 14 | Клещи токоизмерительные КТИР-500 | 1 |
Руководство по эксплуатации "Вольтамперфазометр РС-30"Описание
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Клещи КТИР-500, входящие в базовый комплект, позволяют производить измерение тока от 0,20 А до 500 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения.
Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
Особенности
- возможность регистрации событий;
- автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
- при выключении, сохранение, а при включении восстановление настроек последнего измерения;
- время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
- настройка отключения индикации и прибора при длительном неиспользовании;
- ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
- сумка, позволяющая не доставать прибор при проведении измерений;
- цветной жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, режим регистратора;
- связь с компьютером.
Функциональные возможности
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Характеристики
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В | 10,00 … 700,0 |
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В | 10,00 … 700,0 |
| Измерение силы переменного тока |
0,20 … 500,0 |
| Диапазон измерений действующего значения переменного тока, А: | |
| - с датчиком токоизмерительным КТИР-500 | |
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИР-500 |
0,005 … 350,0 кВт (квар, кВ∙А) |
Измерение частоты переменного тока Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от – 179,9 до 180,0 |
Вычисление коэффициента мощности Кр Диапазон вычисления Кр |
-1,00 … 1,00 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Вольтамперфазометр РС-30 (измерительный блок) | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Блок питания 12 В 0,5 А | 1 |
| 4 | Кабель измерительный 1,5 м, красный | 1 |
| 5 | Кабель измерительный 1,5 м, синий | 1 |
| 6 | Кабель измерительный 1,5 м, желтый | 1 |
| 7 | Кабель измерительный 1,5 м, зеленый | 1 |
| 8 | Зажим изолированный типа «крокодил», красный/ серый | 1 |
| 9 | Зажим изолированный типа «крокодил», синий/ серый | 1 |
| 10 | Зажим изолированный типа «крокодил», желтый/ серый | 1 |
| 11 | Зажим изолированный типа «крокодил», зеленый/ серый | 1 |
| 12 | Сумка для РС-30 | 1 |
| 13 | Отсек батарейный 5*АА, исп.1 | 1 |
| 14 | Клещи токоизмерительные КТИР-500 | 1 |
Документы

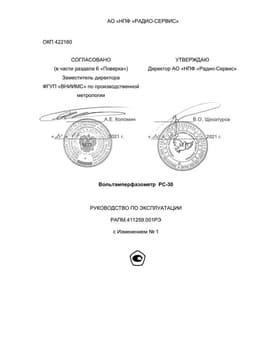

Руководство по эксплуатации "Вольтамперфазометр РС-30"
