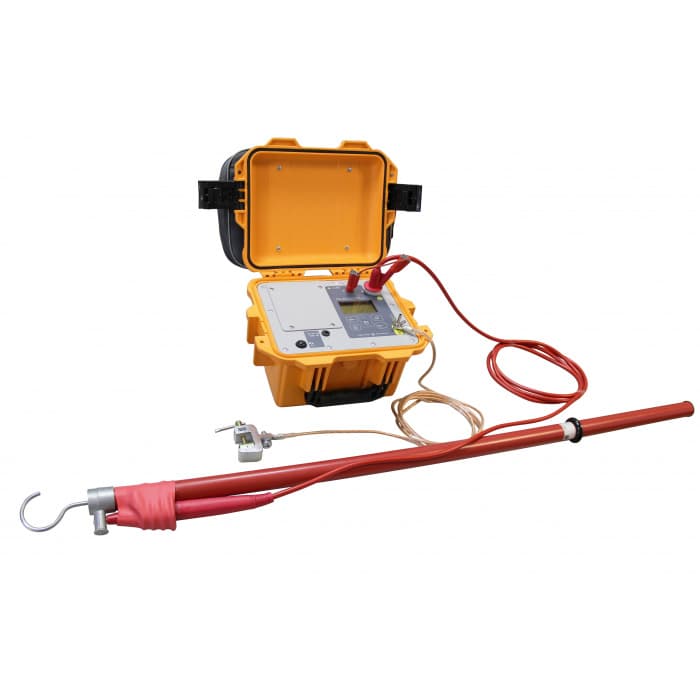

Устройство испытательное ПН-20 со штангой 1,1м
Код товара: 985
Цена по запросу
Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
Особенности:
- автоматический выбор диапазонов измерения;
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
- программируемое время измерения сопротивления от 1 до 60 минут;
- выбор функции автоматической остановки испытания при возникновении пробоя;
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
- высокая помехоустойчивость в измеряемой цепи;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- память до 50 результатов испытаний.
| Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
| Предел измерения сопротивления | до 20 ГОМ |
| Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
| Показания тока утечки | от 0,05 до 800 мкА |
| Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
| Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
| Рабочая температура | от - 20°С до +50°С |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 |  Устройство испытательное ПН-20 со штангой 1,1 м | 1 |
| 2 |  Руководство по эксплуатации | 1 |
| 3 |  Блок питания 12 В 1 А | 1 |
| 4 |  Кабель измерительный высоковольтный 3 м, со штангой 1,1 м | 1 |
| 5 |  Кабель подключения экрана 0,2 м | 1 |
| 6 |  Кабель заземления 3 м, со струбциной | 1 |
| 7 |  Сумка для аксессуаров ПН-20 | 1 |
| 8 | Упаковка транспортная | 1 |
Руководство по эксплуатании ПН-20Описание
Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
Особенности:
- автоматический выбор диапазонов измерения;
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
- программируемое время измерения сопротивления от 1 до 60 минут;
- выбор функции автоматической остановки испытания при возникновении пробоя;
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
- высокая помехоустойчивость в измеряемой цепи;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- память до 50 результатов испытаний.
Характеристики
| Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
| Предел измерения сопротивления | до 20 ГОМ |
| Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
| Показания тока утечки | от 0,05 до 800 мкА |
| Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
| Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
| Рабочая температура | от - 20°С до +50°С |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Устройство испытательное ПН-20 со штангой 1,1 м | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Блок питания 12 В 1 А | 1 |
| 4 | Кабель измерительный высоковольтный 3 м, со штангой 1,1 м | 1 |
| 5 | Кабель подключения экрана 0,2 м | 1 |
| 6 | Кабель заземления 3 м, со струбциной | 1 |
| 7 | Сумка для аксессуаров ПН-20 | 1 |
| 8 | Упаковка транспортная | 1 |
Доп. комплектация
Документы

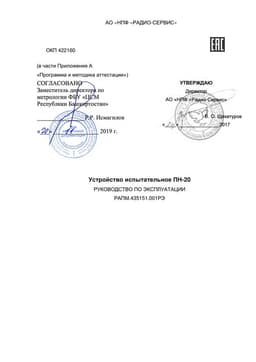

Руководство по эксплуатании ПН-20
