Установки силоизмерительные для испытания механических анкеров на вырыв и сдвиг ПСО-ХМГ4АДМ
Код товара: 131
Цена по запросу
Установки ПСО-ХМГ4АДМ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731, ГОСТ Р 58387 и арматурных выпусков по ГОСТ Р 58429.
Область применения установок – определение несущей способности анкеров различных типов, натурные испытания арматурных выпусков, анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки. Установки состоят из силовозбудителя и блока управления с дисплеем, совмещенного с насосной станцией, могут оснащаться дополнительным внешним датчиком перемещения.
Гидравлическое соединение силовозбудителя с насосной станцией выполняется посредством быстроразъемных соединений (БРС).
Установки обеспечивают испытание анкеров с постоянной скоростью нагружения, установленной пользователем В процессе нагружения производится автоматическая запись силы и соответствующего перемещения с фиксацией их максимальных значений. Одновременно на дисплее блока управления строится график зависимости "нагрузка-перемещение", "нагрузка-время" или "перемещение-время".
Установки ПСО-ХМГ4АДМ выпускаются в пяти модификациях, отличающихся пределами измерений, габаритами и массой (Х – наибольший предел измерений, кН), имеют энергонезависимую память на 500 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.
Индикация цифровая в кН.
| Наименование характеристик | ПСО-100МГ4АДМ | ПСО-150МГ4АДМ | ПСО-200МГ4АДМ | ПСО-250МГ4АДМ | ПСО-300МГ4АДМ |
| Цена, рублей | по запросу | ||||
| Диапазон измерения силы, кН | 4...100 | 6...150 | 8...200 | 10...250 | 12...300 |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 2 | ||||
| Диапазон измерения перемещений, мм | 0...23 | ||||
| Пределы допускаемой абсолютной погрешности измерения перемещений: | |||||
| − встроенным датчиком, мм | ± 0,1 | ||||
| − выносным датчиком, мм | ± 0,02 | ||||
| Диапазон измерения скорости нагружения, кН/с | от 0,1 до 5 | ||||
| Диапазон измерения скорости перемещения захвата, мм/мин | от 0,1 до 3 | ||||
| Дискретность индикации: | |||||
| − силы, кН | 0,01 | ||||
| − перемещения, мм | 0,01 | ||||
| Питание прибора, В | 12 (встроенный аккумулятор 12В, 7Ач) или сетевой адаптер | ||||
| Потребляемый ток, А, не более: | |||||
| − в режиме нагружения | 6 | ||||
| − в остальных режимах | 0,25 | ||||
| Диапазон рабочих температур, °С | от минус 10 до 40 | ||||
| Габаритные размеры блока управления с насосной станцией, мм, (ДxШxВ), не более | 285х230х260 | ||||
| Масса блока управления с насосной станцией, кг, не более | 8,7 | ||||
| Габаритные размеры силовозбудителя, мм, (ДxШxВ), не более | 170х120х210 | 170х135х210 | 200х150х230 | ||
| Масса силовозбудителя, кг, не более | 8 | 12 | 16 | ||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Силовозбудитель с вилочным захватом | 1 |
| 2 | Блок управления с насосной станцией | 1 |
| 3 | Кабель связи с ПК | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Руководство по эксплуатации с методикой калибровки | 1 |
Руководство по эсплуатацииОписание
Установки ПСО-ХМГ4АДМ предназначены для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731, ГОСТ Р 58387 и арматурных выпусков по ГОСТ Р 58429.
Область применения установок – определение несущей способности анкеров различных типов, натурные испытания арматурных выпусков, анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки. Установки состоят из силовозбудителя и блока управления с дисплеем, совмещенного с насосной станцией, могут оснащаться дополнительным внешним датчиком перемещения.
Гидравлическое соединение силовозбудителя с насосной станцией выполняется посредством быстроразъемных соединений (БРС).
Установки обеспечивают испытание анкеров с постоянной скоростью нагружения, установленной пользователем В процессе нагружения производится автоматическая запись силы и соответствующего перемещения с фиксацией их максимальных значений. Одновременно на дисплее блока управления строится график зависимости "нагрузка-перемещение", "нагрузка-время" или "перемещение-время".
Установки ПСО-ХМГ4АДМ выпускаются в пяти модификациях, отличающихся пределами измерений, габаритами и массой (Х – наибольший предел измерений, кН), имеют энергонезависимую память на 500 результатов измерений, часы реального времени и функцию передачи данных на персональный компьютер по USB интерфейсу.
Индикация цифровая в кН.
Характеристики
| Наименование характеристик | ПСО-100МГ4АДМ | ПСО-150МГ4АДМ | ПСО-200МГ4АДМ | ПСО-250МГ4АДМ | ПСО-300МГ4АДМ |
| Цена, рублей | по запросу | ||||
| Диапазон измерения силы, кН | 4...100 | 6...150 | 8...200 | 10...250 | 12...300 |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 2 | ||||
| Диапазон измерения перемещений, мм | 0...23 | ||||
| Пределы допускаемой абсолютной погрешности измерения перемещений: | |||||
| − встроенным датчиком, мм | ± 0,1 | ||||
| − выносным датчиком, мм | ± 0,02 | ||||
| Диапазон измерения скорости нагружения, кН/с | от 0,1 до 5 | ||||
| Диапазон измерения скорости перемещения захвата, мм/мин | от 0,1 до 3 | ||||
| Дискретность индикации: | |||||
| − силы, кН | 0,01 | ||||
| − перемещения, мм | 0,01 | ||||
| Питание прибора, В | 12 (встроенный аккумулятор 12В, 7Ач) или сетевой адаптер | ||||
| Потребляемый ток, А, не более: | |||||
| − в режиме нагружения | 6 | ||||
| − в остальных режимах | 0,25 | ||||
| Диапазон рабочих температур, °С | от минус 10 до 40 | ||||
| Габаритные размеры блока управления с насосной станцией, мм, (ДxШxВ), не более | 285х230х260 | ||||
| Масса блока управления с насосной станцией, кг, не более | 8,7 | ||||
| Габаритные размеры силовозбудителя, мм, (ДxШxВ), не более | 170х120х210 | 170х135х210 | 200х150х230 | ||
| Масса силовозбудителя, кг, не более | 8 | 12 | 16 | ||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Силовозбудитель с вилочным захватом | 1 |
| 2 | Блок управления с насосной станцией | 1 |
| 3 | Кабель связи с ПК | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Руководство по эксплуатации с методикой калибровки | 1 |
Документы

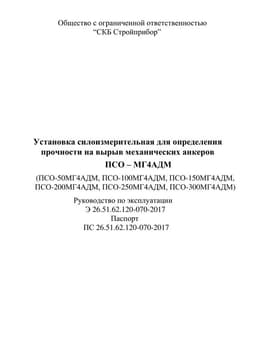

Руководство по эсплуатации
