Установка тахометрическая УТ120-МГ4
Код товара: 594
Цена по запросу
Установки тахометрические УТ120-МГ4 предназначены для измерений частоты вращения и для поверки тахометров, фототахометров, тахометрических измерительных каналов, измерителей частоты вращения, измерительных преобразователей частоты вращения.
Установки применяются в качестве рабочего эталона 1 разряда в режиме воспроизведения частоты вращения электрическим методом и качестве рабочего эталона 2 разряда в режиме воспроизведения частоты вращения механическим методом в соответствии с Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения.
Область применения – поверка/калибровка рабочих средств измерений частоты вращения методом прямых измерений.
Установка состоит из несущего корпуса, в котором размещены два серводвигателя, обеспечивающих воспроизведение заданной частоты вращения; блок управления с сенсорным дисплеем и встроенным генератором импульсов.
Принцип действия установки заключается в измерении частоты вращения серводвигателей встроенными бесконтактными тахометрами, включенными в обратную связь цепей управления. Частота вращения серводвигателей и частота импульсов встроенного генератора задается с помощью блока управления встроенного в единый корпус. Валы серводвигателей выведены на переднюю панель установки, и имеют муфты для подключения вала поверяемого тахометра. Валы серводвигателей могут вращаться не зависимо друг от друга, как по часовой, так и против часовой стрелки.
Для поверки и калибровки фотоэлектрических бесконтактных тахометров служит излучатель, частота световых импульсов которого, задается с помощью встроенного генератора.
Выход встроенного генератора электрических импульсов имеет коаксиальный разъем, к которому подключаются электронные тахометры. На разъем генератора поступают прямоугольные, однополярные импульсы заданной частоты стандартного ТТЛ уровня амплитудой 5 В.
| Наименование характеристик | УТ120-МГ4 |
| Диапазон воспроизведения частоты вращения: − при использовании вала первой ступени, об/мин (Гц) − при использовании вала второй ступени, об/мин (Гц) − при использовании встроенного генератора, об/мин (Гц) | от 10 (0,2) до 6000 (100) от 6000 (100) до 24000 (400) от 10 (0,2) до 120000 (2000) |
| Пределы допускаемой относительной погрешности установки, при использовании вала первой и второй ступени, %, не более | ±0,05 |
| Пределы допускаемой относительной погрешности установки, при использовании встроенного генератора, %, не более | ±0,005 |
| Параметры электрического питания: − напряжения переменного тока, В − частота, Гц | 230 ± 23 50 ± 1 |
| Габаритные размеры (д×ш×в), мм, не более | 750×650×300 |
| Масса, кг, не более | 60 |
| Потребляемая мощность, Вт, не более | 2 000 |
| Средняя наработка на отказ, ч | 5 000 |
| Средний срок службы, лет | 10 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Муфта для подключения тахометра | 1 |
| 2 | Щелевая насадка | 1 |
| 3 | Модуль-преобразователь БФС | 1 |
Руководство по эксплуатации (инструкция) УТ120-МГ4Описание
Установки тахометрические УТ120-МГ4 предназначены для измерений частоты вращения и для поверки тахометров, фототахометров, тахометрических измерительных каналов, измерителей частоты вращения, измерительных преобразователей частоты вращения.
Установки применяются в качестве рабочего эталона 1 разряда в режиме воспроизведения частоты вращения электрическим методом и качестве рабочего эталона 2 разряда в режиме воспроизведения частоты вращения механическим методом в соответствии с Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения.
Область применения – поверка/калибровка рабочих средств измерений частоты вращения методом прямых измерений.
Установка состоит из несущего корпуса, в котором размещены два серводвигателя, обеспечивающих воспроизведение заданной частоты вращения; блок управления с сенсорным дисплеем и встроенным генератором импульсов.
Принцип действия установки заключается в измерении частоты вращения серводвигателей встроенными бесконтактными тахометрами, включенными в обратную связь цепей управления. Частота вращения серводвигателей и частота импульсов встроенного генератора задается с помощью блока управления встроенного в единый корпус. Валы серводвигателей выведены на переднюю панель установки, и имеют муфты для подключения вала поверяемого тахометра. Валы серводвигателей могут вращаться не зависимо друг от друга, как по часовой, так и против часовой стрелки.
Для поверки и калибровки фотоэлектрических бесконтактных тахометров служит излучатель, частота световых импульсов которого, задается с помощью встроенного генератора.
Выход встроенного генератора электрических импульсов имеет коаксиальный разъем, к которому подключаются электронные тахометры. На разъем генератора поступают прямоугольные, однополярные импульсы заданной частоты стандартного ТТЛ уровня амплитудой 5 В.
Характеристики
| Наименование характеристик | УТ120-МГ4 |
| Диапазон воспроизведения частоты вращения: − при использовании вала первой ступени, об/мин (Гц) − при использовании вала второй ступени, об/мин (Гц) − при использовании встроенного генератора, об/мин (Гц) | от 10 (0,2) до 6000 (100) от 6000 (100) до 24000 (400) от 10 (0,2) до 120000 (2000) |
| Пределы допускаемой относительной погрешности установки, при использовании вала первой и второй ступени, %, не более | ±0,05 |
| Пределы допускаемой относительной погрешности установки, при использовании встроенного генератора, %, не более | ±0,005 |
| Параметры электрического питания: − напряжения переменного тока, В − частота, Гц | 230 ± 23 50 ± 1 |
| Габаритные размеры (д×ш×в), мм, не более | 750×650×300 |
| Масса, кг, не более | 60 |
| Потребляемая мощность, Вт, не более | 2 000 |
| Средняя наработка на отказ, ч | 5 000 |
| Средний срок службы, лет | 10 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Муфта для подключения тахометра | 1 |
| 2 | Щелевая насадка | 1 |
| 3 | Модуль-преобразователь БФС | 1 |
Документы

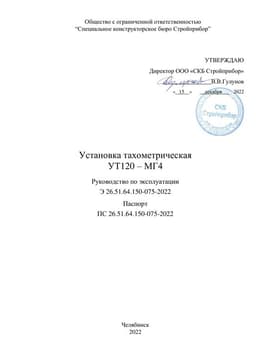

Руководство по эксплуатации (инструкция) УТ120-МГ4
