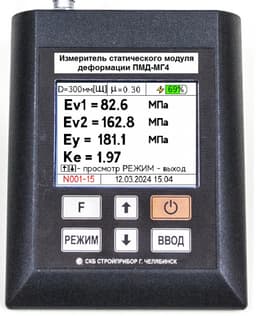

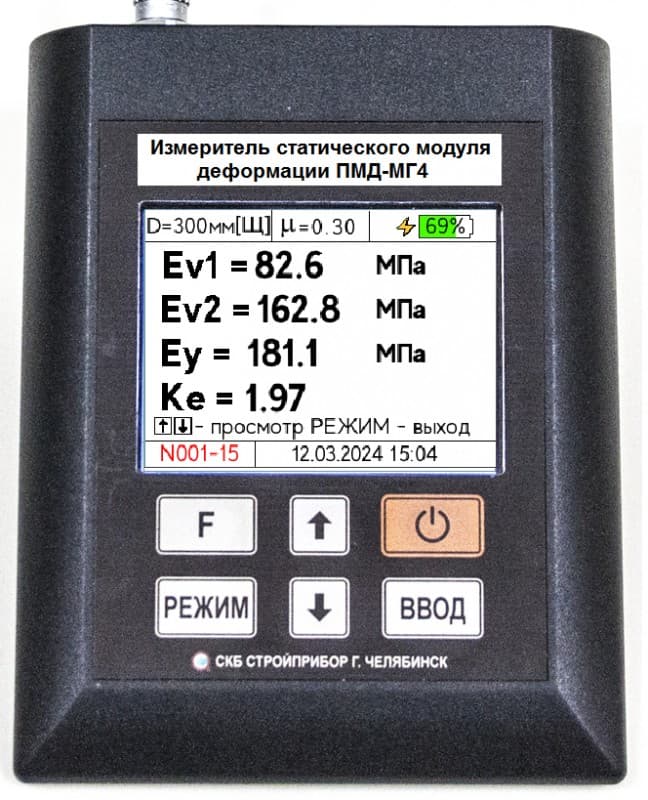

Установка статического нагружения штамповая ПМД-МГ4
Код товара: 580
Цена по запросу
Установка статического нагружения штамповая предназначена для определения модуля деформации и модуля упругости земляного полотна при проведении измерений методом статического нагружения, в соответствии с ГОСТ 59866-2022. Принцип действия установки заключается в последовательном нагружении и разгрузке нагрузочной плиты (НП) с помощью гидравлического домкрата, установленного под противовесом. Проводится пять этапов нагружения: предварительное нагружение; первичное нагружение; разгрузка; повторное нагружение. По результатам измерений силы тензодатчиком и известной площади штампа вычисляется давление под нагрузочной плитой. Перемещение НП, под воздействием прилагаемой силы, измеряет цифровым индикатором (ИЦ), установленном на устройстве для измерения перемещения НП. Электрические сигналы с тензодатчика и ИЦ поступают во вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Установка состоит из электронного блока, механизма нагружения и устройства для измерений перемещения (осадки) нагрузочной плиты. Механизм нагружения включает в себя тензометрический датчик силы, установленный на НП и гидравлический домкрат, соединяемый шлангом высокого давления с ручным гидравлическим насосом. Устройство для измерений перемещения НП включает в себя индикатор с цифровым отсчетным устройством.
Числовые значения силы, изменяющиеся при нагружении, отображаются на дисплее разными по цвету в зависимости от отклонения значения действительной силы от заданного значения (синий цвет - действительное значение силы меньше заданного значения; зеленый цвет - действительное значение силы соответствует заданному значению; красный цвет - действительное значение силы больше заданного значения)
| Наименование характеристик | ПМД-МГ4 |
| Диапазон показаний статического модуля упругости, МПа | от 3 до 300 |
| Диапазон измерений силы, кН | от 0,7 до 100 |
| Диапазон измерений перемещения штампа, мм | от 0 до 15 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± (0,02S+0,015) |
| Диаметр нагрузочной плиты, мм | 300; 600*; 720* |
| Габаритные размеры в сложенном состоянии, мм | 2000 × 500 × 170 |
| Масса установки с плитой нагружения диаметром 300 мм, кг, не более | 65 |
* – поставляется по спецзаказу. S – значение измеренного перемещения.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Индикатор цифровой | 1 |
| 3 | Нагрузочная плита | 1 |
| 4 | Штатив | 1 |
| 5 | Комплект проставок | 1 |
| 6 | Гидравлический домкрат | 1 |
| 7 | Ручной гидравлический насос | 1 |
| 8 | Кабель USB | 1 |
| 9 | Зарядное устройство | 1 |
| 10 | USB – флеш накопитель с программным обеспечением | 1 |

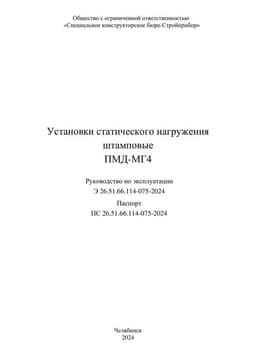

Руководство по эксплуатации (инструкция) ПМД-МГ4Описание
Установка статического нагружения штамповая предназначена для определения модуля деформации и модуля упругости земляного полотна при проведении измерений методом статического нагружения, в соответствии с ГОСТ 59866-2022. Принцип действия установки заключается в последовательном нагружении и разгрузке нагрузочной плиты (НП) с помощью гидравлического домкрата, установленного под противовесом. Проводится пять этапов нагружения: предварительное нагружение; первичное нагружение; разгрузка; повторное нагружение. По результатам измерений силы тензодатчиком и известной площади штампа вычисляется давление под нагрузочной плитой. Перемещение НП, под воздействием прилагаемой силы, измеряет цифровым индикатором (ИЦ), установленном на устройстве для измерения перемещения НП. Электрические сигналы с тензодатчика и ИЦ поступают во вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Установка состоит из электронного блока, механизма нагружения и устройства для измерений перемещения (осадки) нагрузочной плиты. Механизм нагружения включает в себя тензометрический датчик силы, установленный на НП и гидравлический домкрат, соединяемый шлангом высокого давления с ручным гидравлическим насосом. Устройство для измерений перемещения НП включает в себя индикатор с цифровым отсчетным устройством.
Числовые значения силы, изменяющиеся при нагружении, отображаются на дисплее разными по цвету в зависимости от отклонения значения действительной силы от заданного значения (синий цвет - действительное значение силы меньше заданного значения; зеленый цвет - действительное значение силы соответствует заданному значению; красный цвет - действительное значение силы больше заданного значения)
Характеристики
| Наименование характеристик | ПМД-МГ4 |
| Диапазон показаний статического модуля упругости, МПа | от 3 до 300 |
| Диапазон измерений силы, кН | от 0,7 до 100 |
| Диапазон измерений перемещения штампа, мм | от 0 до 15 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± (0,02S+0,015) |
| Диаметр нагрузочной плиты, мм | 300; 600*; 720* |
| Габаритные размеры в сложенном состоянии, мм | 2000 × 500 × 170 |
| Масса установки с плитой нагружения диаметром 300 мм, кг, не более | 65 |
* – поставляется по спецзаказу. S – значение измеренного перемещения.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Индикатор цифровой | 1 |
| 3 | Нагрузочная плита | 1 |
| 4 | Штатив | 1 |
| 5 | Комплект проставок | 1 |
| 6 | Гидравлический домкрат | 1 |
| 7 | Ручной гидравлический насос | 1 |
| 8 | Кабель USB | 1 |
| 9 | Зарядное устройство | 1 |
| 10 | USB – флеш накопитель с программным обеспечением | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) ПМД-МГ4
