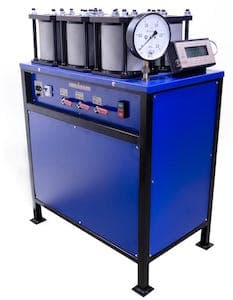

Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01
Код товара: 596
Цена по запросу
Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.
Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС.
Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.
Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.
В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.
Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
| Наименование характеристик | УВБ-МГ4 | УВБ-МГ4.01 |
| Диапазон задаваемого избыточного давления, МПа | от 0 до 1,2 | от 0 до 2,0 |
| Давление воды на ступенях нагружения, МПа | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0 |
| Основная относительная погрешность поддержания давления на ступени нагружения, % | 3 | |
| Количество образцов одновременно устанавливаемых в установке, шт. | 6 | |
| Диаметр бетонных образцов, мм | 150 | |
| Диаметр открытых торцевых поверхностей бетонных образцов, мм | 130+51 | |
| Допускаемая высота образцов, мм | 30; 50; 100; 150* | |
| Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин | 0÷30; 240; 360; 720; 960 | |
| Габаритные размеры установки (длина, ширина, высота), мм, не более | 750x450x1240 | |
| Масса установки, кг, не более | 120 | |
| Водоснабжение оборотное. Объем жидкости заливаемой в бак, л | 10 | |
| Установленная мощность, кВт | 1,5 | |
| Напряжение питания, В | 220 | |
Примечание - Гильзы для испытания образцов высотой 30, 50 и 100 мм поставляются по спецзаказу.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Установка УВБ-МГ4 | 1 |
| 2 | Манометр | 1 |
| 3 | Блок управления | 1 |
| 4 | Приспособление для проверки герметичности трубопроводов | 1 |
| 5 | Датчик влажности | 6 |
| 6 | Гаечный ключ | 1 |
| 7 | Гильзы для испытания образцов высотой 150 мм | 6 |
| 8 | USB кабель связи с ПК | 1 |
| 9 | Программное обеспечение | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Упаковочная тара | 1 |
| 12 | Методика аттестации ПМА.26.51.62.120-006-2021 | 1 |
Гильза для испытания образцов h=50 мм Стройприбор
Цена по запросу
Код товара:917
Гильза для испытания образцов h=100 мм Стройприбор
Цена по запросу
Код товара:918
Гильза для испытания образцов h=150 мм Стройприбор
Цена по запросу
Код товара:919
Кольцо резиновое уплотнительное Стройприбор
Цена по запросу
Код товара:920
Руководство по эксплуатации (инструкция) для установок испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01Описание
Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.
Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС.
Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.
Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.
В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.
Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Характеристики
| Наименование характеристик | УВБ-МГ4 | УВБ-МГ4.01 |
| Диапазон задаваемого избыточного давления, МПа | от 0 до 1,2 | от 0 до 2,0 |
| Давление воды на ступенях нагружения, МПа | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0 |
| Основная относительная погрешность поддержания давления на ступени нагружения, % | 3 | |
| Количество образцов одновременно устанавливаемых в установке, шт. | 6 | |
| Диаметр бетонных образцов, мм | 150 | |
| Диаметр открытых торцевых поверхностей бетонных образцов, мм | 130+51 | |
| Допускаемая высота образцов, мм | 30; 50; 100; 150* | |
| Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин | 0÷30; 240; 360; 720; 960 | |
| Габаритные размеры установки (длина, ширина, высота), мм, не более | 750x450x1240 | |
| Масса установки, кг, не более | 120 | |
| Водоснабжение оборотное. Объем жидкости заливаемой в бак, л | 10 | |
| Установленная мощность, кВт | 1,5 | |
| Напряжение питания, В | 220 | |
Примечание - Гильзы для испытания образцов высотой 30, 50 и 100 мм поставляются по спецзаказу.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Установка УВБ-МГ4 | 1 |
| 2 | Манометр | 1 |
| 3 | Блок управления | 1 |
| 4 | Приспособление для проверки герметичности трубопроводов | 1 |
| 5 | Датчик влажности | 6 |
| 6 | Гаечный ключ | 1 |
| 7 | Гильзы для испытания образцов высотой 150 мм | 6 |
| 8 | USB кабель связи с ПК | 1 |
| 9 | Программное обеспечение | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Упаковочная тара | 1 |
| 12 | Методика аттестации ПМА.26.51.62.120-006-2021 | 1 |
Доп. комплектация
Гильза для испытания образцов h=50 мм Стройприбор
Цена по запросу
Код товара:917
Гильза для испытания образцов h=100 мм Стройприбор
Цена по запросу
Код товара:918
Гильза для испытания образцов h=150 мм Стройприбор
Цена по запросу
Код товара:919
Кольцо резиновое уплотнительное Стройприбор
Цена по запросу
Код товара:920
Документы

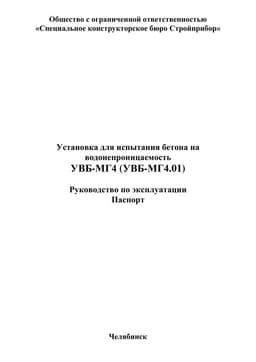

Руководство по эксплуатации (инструкция) для установок испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01
