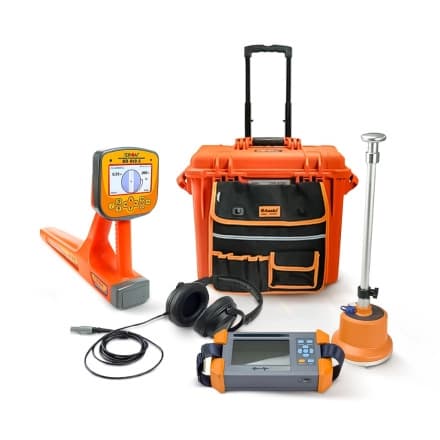

Успех КАИ-6 - переносная электролаборатория
Код товара: 530
Цена по запросу
- Решение необходимых задач на кабельных линиях при минимальном бюджете
- Мобильность перемещения оборудования
- Возможность работы в труднодоступных местах
МИР HVA2000 – портативный генератор высоковольтных импульсов
| Параметр | Значение |
|---|---|
| Выходное импульсное напряжение | 0-32 кВ |
| Выходное постоянное напряжение | 0-36 кВ |
| Время непрерывной работы в импульсном режиме при максимальном напряжении | 30 мин |
| Максимальная энергия импульса | 2000 Дж |
| Емкость конденсатора | 4 мкФ |
| Диапазон рабочих температур | -10... +40 0С |
| Относительная влажность | 5-90 % |
| Напряжения питания частотой 50 Гц | 220 В |
| Потребляемая мощность не более | 2 кВт |
| Габаритные размеры | 400 х 460 х 300 мм |
| Масса | 20 кг |
АП-019.5 – трассопоисковый приемник
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц |
| Режимы «Широкая полоса» | Электросети, ШП, Связь, 50..7 кГц |
| Двухчастотные режимы | 512 / 1024 кГц; 1024 / 2048 кГц |
| Режимы «Две трассы» | 512 / 50 Гц; 1024 / 50 Гц |
| «Своя» частота | Три редактируемые частоты из диапазона 51… 40000 Гц |
| Частота фильтра в режиме «Зонд» | 512 Гц; 8192 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | Не менее 500000 точек |
| Подключаемые внешние датчики | ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС» |
| Дальность связи при управлении генератором для АП-019.5L | До 1200 м при прямой видимости |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания | ± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А |
| Точность определения оси коммуникации | ± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | При работе с генераторами производства «ТЕХНО-АС» |
| Визуальная индикация | Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд» |
| Звуковая индикация | - Синтезированный звук с ЧМ; - Натуральный; - Звук нажатия кнопок; - Сигнал дефекта. |
| Источник питания | - Встроенный аккумулятор 12,8 А*ч; - Внешний источник 5 В, 3А (Power Bank). |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | Не менее 8 часов при яркости экрана 100 % |
| Температура эксплуатации / хранения | -30…60 / -30…60 °С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес, не более | 2,4 кг |
МИР digiPro – поисковый комплект
| Параметр | Значение |
|---|---|
| Полный диапазон акустического канала | 80–1500 Гц |
| Низкочастотный диапазон акустического канала | 80–400 Гц |
| Высокочастотный диапазон акустического канала | 200–1500 Гц |
| Полосовой диапазон акустического канала | 150–600 Гц |
| Усиление | 80 дБ |
| Аккумуляторная батарея | 6700 мА·ч |
| Погрешность ОМП | 0,1 м |
| Длительность работы | 9 ч |
| Цветной ЖК дисплей | 800 × 470 точек |
| Масса модуля управления | 1 кг |
| Масса наземного микрофона | 1,4 кг |
| Температура эксплуатации | -10 – +40 °C |
| Влажность | 5–90 % |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | МИР HVA2000 – портативный генератор высоковольтных импульсов | 1 |
| 2 | АП 19.5 ЭТЛ – рефлектометр цифровой | 1 |
| 3 | МИР digiPro поисковый комплект для точного определения мест повреждения кабеля | 1 |
Описание
- Решение необходимых задач на кабельных линиях при минимальном бюджете
- Мобильность перемещения оборудования
- Возможность работы в труднодоступных местах
Характеристики
МИР HVA2000 – портативный генератор высоковольтных импульсов
| Параметр | Значение |
|---|---|
| Выходное импульсное напряжение | 0-32 кВ |
| Выходное постоянное напряжение | 0-36 кВ |
| Время непрерывной работы в импульсном режиме при максимальном напряжении | 30 мин |
| Максимальная энергия импульса | 2000 Дж |
| Емкость конденсатора | 4 мкФ |
| Диапазон рабочих температур | -10... +40 0С |
| Относительная влажность | 5-90 % |
| Напряжения питания частотой 50 Гц | 220 В |
| Потребляемая мощность не более | 2 кВт |
| Габаритные размеры | 400 х 460 х 300 мм |
| Масса | 20 кг |
АП-019.5 – трассопоисковый приемник
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц |
| Режимы «Широкая полоса» | Электросети, ШП, Связь, 50..7 кГц |
| Двухчастотные режимы | 512 / 1024 кГц; 1024 / 2048 кГц |
| Режимы «Две трассы» | 512 / 50 Гц; 1024 / 50 Гц |
| «Своя» частота | Три редактируемые частоты из диапазона 51… 40000 Гц |
| Частота фильтра в режиме «Зонд» | 512 Гц; 8192 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | Не менее 500000 точек |
| Подключаемые внешние датчики | ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС» |
| Дальность связи при управлении генератором для АП-019.5L | До 1200 м при прямой видимости |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания | ± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А |
| Точность определения оси коммуникации | ± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | При работе с генераторами производства «ТЕХНО-АС» |
| Визуальная индикация | Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд» |
| Звуковая индикация | - Синтезированный звук с ЧМ; - Натуральный; - Звук нажатия кнопок; - Сигнал дефекта. |
| Источник питания | - Встроенный аккумулятор 12,8 А*ч; - Внешний источник 5 В, 3А (Power Bank). |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | Не менее 8 часов при яркости экрана 100 % |
| Температура эксплуатации / хранения | -30…60 / -30…60 °С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес, не более | 2,4 кг |
МИР digiPro – поисковый комплект
| Параметр | Значение |
|---|---|
| Полный диапазон акустического канала | 80–1500 Гц |
| Низкочастотный диапазон акустического канала | 80–400 Гц |
| Высокочастотный диапазон акустического канала | 200–1500 Гц |
| Полосовой диапазон акустического канала | 150–600 Гц |
| Усиление | 80 дБ |
| Аккумуляторная батарея | 6700 мА·ч |
| Погрешность ОМП | 0,1 м |
| Длительность работы | 9 ч |
| Цветной ЖК дисплей | 800 × 470 точек |
| Масса модуля управления | 1 кг |
| Масса наземного микрофона | 1,4 кг |
| Температура эксплуатации | -10 – +40 °C |
| Влажность | 5–90 % |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | МИР HVA2000 – портативный генератор высоковольтных импульсов | 1 |
| 2 | АП 19.5 ЭТЛ – рефлектометр цифровой | 1 |
| 3 | МИР digiPro поисковый комплект для точного определения мест повреждения кабеля | 1 |
