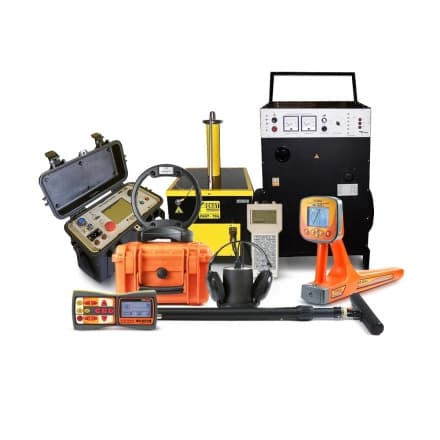

Успех КАИ-4 - переносная электролаборатория
Код товара: 528
Цена по запросу
- Решение необходимых задач на кабельных линиях при минимальном бюджете
- Мобильность перемещения оборудования
- Возможность работы в труднодоступных местах
Решаемые задачи
- Испытание кабельной линии повышенным напряжением;
- Трассировка кабельной линии;
- Определение расстояния до места повреждения кабельной линии;
- Определение места повреждения акустическим методом;
- Прожиг поврежденной изоляции кабельной линии.
УПП-1510 ИДМ – установка поисково-прожигающая
| Параметр | Значение | |
|---|---|---|
| Модуль ПРОЖИГ, 6 ступеней с ручным электромагнитным переключением | ступень 1 DC | 15 кВ / 150 мА |
| ступень 2 DC | 10 кВ / 300 мА | |
| ступень 3 DC | 5,2 кВ / 600 мА | |
| ступень 4 DC | 2,6 кВ / 0,8 А | |
| ступень 5 АС | 0,7 кВ / 4,5 А | |
| ступень 6 АС | 70 В / 30 А | |
| Модуль АКУСТИКА | Напряжение импульса | 0…10 кВ |
| Максимальная энергия импульса | 1000 Дж | |
| Разрядный замыкатель по окончании работы | Да | |
| Напряжение питания | 220В, 50 Гц | |
| Максимальный ток потребления | 25 А | |
| Исполнение | Моноблок на колесах | |
| Масса | 110 кг | |
| Габариты корпуса (без учета колес и рукоятки) | 570 х 600 х 800 мм | |
РЕЙС-105М1 - портативный цифровой рефлектометр
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 м, возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания) |
| Коэффициент укорочения | - установка или измерение в пределах 1,00...7,00; - имеется встроенная таблица — до 64 коэффициентов укорочений линий; - возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем |
| Зондирующие сигналы | - импульс амплитудой 4...20 В, длительностью 8 нс...15 мкс (дискрет 4 нс); - автоматическая или ручная установка длительности |
| Выходное сопротивление | 30...450 Ом, плавно регулируемое |
| Перекрываемое затухание | 60 дБ |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Разрешающая способность | не хуже 2 см |
| Система управления прибором | уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения | - нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; - сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); - разность - вычитание рефлектограмм; - связь - отображение рефлектограммы с входа 2 при зондировании по входу 1 |
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза |
| Память | возможность запоминания более 200 рефлектограм, 2 режима запоминания |
| Время хранения информации во внутренней памяти | не менее 10 лет |
| Борьба с помехами и шумами | - отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз); - отстройка от синхронных помех |
| Отображение информации | - рефлектограммы и результаты обработки отображаются в графическом виде; - режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
| Дисплей | встроенный, на основе ЖК панели 128×64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте |
| Калибровка | автоматическая |
| Питание | от встроенных аккумуляторов, от внешнего источника постоянного тока напряжением 4,8...6 В. |
| Энергопотребление | не более 2,5 Вт |
| Условия эксплуатации | диапазон рабочих температур: -10°С... +50°С |
| Габаритные размеры | 106х224х40 мм |
| Масса | не более 0,75 кг (со встроенными аккумуляторами) |
СКАТ-70Ц – аппарат испытания диэлектриков
| Параметр | Значение | |
|---|---|---|
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 20 |
| Диапазон измерений, мА | от 0,1 до 20 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 50 |
| Диапазон измерений, мА | от 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания | ручной автоматический по программе | |
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Интерфейсы | ||
| Индикация | шестидюймовый жидкокристаллический дисплей | |
| Управление аппаратом | кнопочное и с помощью энкодера | |
| Безопасность | ||
| Заземление | защитное заземление автоматический заземлитель | |
| Защита | защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция) | |
| Системы отключения высокого напряжения | кнопка аварийного отключения; защитная блокировка (опция) | |
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | |
| Максимальная потребляемая мощность, В·А | 2800 | |
| Максимальный потребляемый ток, А | 15 | |
| Габаритные размеры блока управления | ||
| Высота, мм | 420 | |
| Ширина, мм | 340 | |
| Длинна, мм | 220 | |
| Масса, кг | 14 | |
| Габаритные размеры высоковольтного блока | ||
| Высота, мм | 650 | |
| Ширина, мм | 370 | |
| Длинна, мм | 360 | |
| Масса, кг | 29 | |
| Логистика | ||
| Габариты упаковки, м | 0,67 х 0,67 х 0,4 | |
| Вес, кг | 66 | |
| Объем упаковки, м3 | 0,18 | |
Успех КБИ-309Н – кабелеискатель
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
АП-027М – трассопоисковый приемник
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор | |
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
АГ-120ТМ – трассировочный генератор
| Частоты синусоидального сигнала, Гц | ||
|---|---|---|
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память | |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания | |
| Режимы генерации | ||
| Режим 1 | непрерывный «НП» | |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц | |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 | |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически | |
| Выходные параметры синусоидальной генерации | ||
| Выходной ток, А | ||
| Максимальный в ручном режиме: | ||
| - непрерывная и двухчастотная генерация | 10 | |
| - кратковременные посылки | 15 | |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память | |
| Максимальное выходное напряжение, В | ||
| При автономном питании | 220 (180 при «2F») | |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») | |
| При питании от сетевого блока | 110 (90 при «2F») | |
| Максимальная выходная мощность, Вт | ||
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом | |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом | |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» | |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | ||
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках | |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") | |
| Источники питания | ||
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач | |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | ||
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) | |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) | |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) | |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 | |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max | |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В | |
| Функциональные особенности | ||
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) | |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе | |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) | |
| Конструктивные параметры | ||
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% | |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» | |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс | |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Степень защиты корпуса | IP54 | |
| Габаритные размеры электронного блока (кейса) | не более 305х270х191 мм | |
| Вес электронного блока | не более 14,5 кг | |
EMD-257 – электромагнитный датчик
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
AD-327 – акустический датчик
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
ИЭМ-301.3 – индукционная антенна
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке» | не более 10 Вт |
| Модуль полного комплексного сопротивления на частоте 8192 Гц | 36 Ом |
| Тип корпуса | пластмассовый, герметичный |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | УПП-1510 ИДМ – установка поисково-прожигающая | 1 |
| 2 | РЕЙС-105М1 – рефлектометр портативный цифровой | 1 |
| 3 | СКАТ-70Ц – аппарат испытания диэлектриков | 1 |
| 4 | Успех КБИ-309Н – кабелеискатель | 1 |
| 5 | Атлет ТЭК-127АНЭ – кабеледефектоискатель | 1 |
Описание
- Решение необходимых задач на кабельных линиях при минимальном бюджете
- Мобильность перемещения оборудования
- Возможность работы в труднодоступных местах
Решаемые задачи
- Испытание кабельной линии повышенным напряжением;
- Трассировка кабельной линии;
- Определение расстояния до места повреждения кабельной линии;
- Определение места повреждения акустическим методом;
- Прожиг поврежденной изоляции кабельной линии.
Характеристики
УПП-1510 ИДМ – установка поисково-прожигающая
| Параметр | Значение | |
|---|---|---|
| Модуль ПРОЖИГ, 6 ступеней с ручным электромагнитным переключением | ступень 1 DC | 15 кВ / 150 мА |
| ступень 2 DC | 10 кВ / 300 мА | |
| ступень 3 DC | 5,2 кВ / 600 мА | |
| ступень 4 DC | 2,6 кВ / 0,8 А | |
| ступень 5 АС | 0,7 кВ / 4,5 А | |
| ступень 6 АС | 70 В / 30 А | |
| Модуль АКУСТИКА | Напряжение импульса | 0…10 кВ |
| Максимальная энергия импульса | 1000 Дж | |
| Разрядный замыкатель по окончании работы | Да | |
| Напряжение питания | 220В, 50 Гц | |
| Максимальный ток потребления | 25 А | |
| Исполнение | Моноблок на колесах | |
| Масса | 110 кг | |
| Габариты корпуса (без учета колес и рукоятки) | 570 х 600 х 800 мм | |
РЕЙС-105М1 - портативный цифровой рефлектометр
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 м, возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания) |
| Коэффициент укорочения | - установка или измерение в пределах 1,00...7,00; - имеется встроенная таблица — до 64 коэффициентов укорочений линий; - возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем |
| Зондирующие сигналы | - импульс амплитудой 4...20 В, длительностью 8 нс...15 мкс (дискрет 4 нс); - автоматическая или ручная установка длительности |
| Выходное сопротивление | 30...450 Ом, плавно регулируемое |
| Перекрываемое затухание | 60 дБ |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Разрешающая способность | не хуже 2 см |
| Система управления прибором | уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения | - нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; - сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); - разность - вычитание рефлектограмм; - связь - отображение рефлектограммы с входа 2 при зондировании по входу 1 |
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза |
| Память | возможность запоминания более 200 рефлектограм, 2 режима запоминания |
| Время хранения информации во внутренней памяти | не менее 10 лет |
| Борьба с помехами и шумами | - отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз); - отстройка от синхронных помех |
| Отображение информации | - рефлектограммы и результаты обработки отображаются в графическом виде; - режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
| Дисплей | встроенный, на основе ЖК панели 128×64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте |
| Калибровка | автоматическая |
| Питание | от встроенных аккумуляторов, от внешнего источника постоянного тока напряжением 4,8...6 В. |
| Энергопотребление | не более 2,5 Вт |
| Условия эксплуатации | диапазон рабочих температур: -10°С... +50°С |
| Габаритные размеры | 106х224х40 мм |
| Масса | не более 0,75 кг (со встроенными аккумуляторами) |
СКАТ-70Ц – аппарат испытания диэлектриков
| Параметр | Значение | |
|---|---|---|
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 20 |
| Диапазон измерений, мА | от 0,1 до 20 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 50 |
| Диапазон измерений, мА | от 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания | ручной автоматический по программе | |
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Интерфейсы | ||
| Индикация | шестидюймовый жидкокристаллический дисплей | |
| Управление аппаратом | кнопочное и с помощью энкодера | |
| Безопасность | ||
| Заземление | защитное заземление автоматический заземлитель | |
| Защита | защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция) | |
| Системы отключения высокого напряжения | кнопка аварийного отключения; защитная блокировка (опция) | |
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | |
| Максимальная потребляемая мощность, В·А | 2800 | |
| Максимальный потребляемый ток, А | 15 | |
| Габаритные размеры блока управления | ||
| Высота, мм | 420 | |
| Ширина, мм | 340 | |
| Длинна, мм | 220 | |
| Масса, кг | 14 | |
| Габаритные размеры высоковольтного блока | ||
| Высота, мм | 650 | |
| Ширина, мм | 370 | |
| Длинна, мм | 360 | |
| Масса, кг | 29 | |
| Логистика | ||
| Габариты упаковки, м | 0,67 х 0,67 х 0,4 | |
| Вес, кг | 66 | |
| Объем упаковки, м3 | 0,18 | |
Успех КБИ-309Н – кабелеискатель
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
АП-027М – трассопоисковый приемник
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор | |
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
АГ-120ТМ – трассировочный генератор
| Частоты синусоидального сигнала, Гц | ||
|---|---|---|
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память | |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания | |
| Режимы генерации | ||
| Режим 1 | непрерывный «НП» | |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц | |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 | |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически | |
| Выходные параметры синусоидальной генерации | ||
| Выходной ток, А | ||
| Максимальный в ручном режиме: | ||
| - непрерывная и двухчастотная генерация | 10 | |
| - кратковременные посылки | 15 | |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память | |
| Максимальное выходное напряжение, В | ||
| При автономном питании | 220 (180 при «2F») | |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») | |
| При питании от сетевого блока | 110 (90 при «2F») | |
| Максимальная выходная мощность, Вт | ||
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом | |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом | |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» | |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | ||
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках | |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") | |
| Источники питания | ||
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач | |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | ||
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) | |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) | |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) | |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 | |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max | |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В | |
| Функциональные особенности | ||
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) | |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе | |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) | |
| Конструктивные параметры | ||
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% | |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» | |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс | |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Степень защиты корпуса | IP54 | |
| Габаритные размеры электронного блока (кейса) | не более 305х270х191 мм | |
| Вес электронного блока | не более 14,5 кг | |
EMD-257 – электромагнитный датчик
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
AD-327 – акустический датчик
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
ИЭМ-301.3 – индукционная антенна
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке» | не более 10 Вт |
| Модуль полного комплексного сопротивления на частоте 8192 Гц | 36 Ом |
| Тип корпуса | пластмассовый, герметичный |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | УПП-1510 ИДМ – установка поисково-прожигающая | 1 |
| 2 | РЕЙС-105М1 – рефлектометр портативный цифровой | 1 |
| 3 | СКАТ-70Ц – аппарат испытания диэлектриков | 1 |
| 4 | Успех КБИ-309Н – кабелеискатель | 1 |
| 5 | Атлет ТЭК-127АНЭ – кабеледефектоискатель | 1 |
