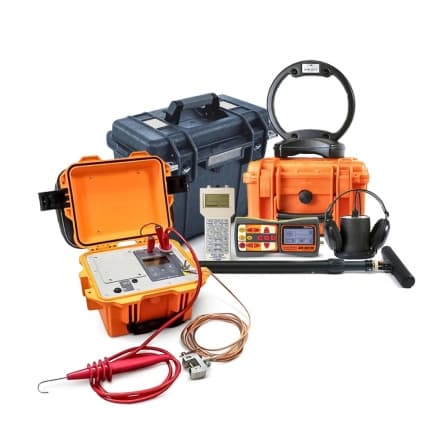

Успех КАИ-3 - переносная электролаборатория
Код товара: 527
Цена по запросу
- Решение необходимых задач на кабельных линиях при минимальном бюджете
- Мобильность перемещения оборудования
- Возможность работы в труднодоступных местах
Решаемые задачи
- Испытание кабельной линии повышенным напряжением;
- Трассировка кабельной линии;
- Определение расстояния до места повреждения кабельной линии;
- Определение места повреждения акустическим методом.
ГВИ 700 – генератор высоковольных импульсов
| Параметр | Значение |
|---|---|
| Максимальная выходная энергия удара | 700 Дж |
| Максимальное выходное напряжение | 16 кВ |
| Максимальный выходной ток | 75 мА |
| Тип разрядника | встроенный, управляемый |
| Частота импульсов | от 1 до 12 секунд |
| Напряжение питания | 220 В |
| Потребляемая мощность | до 250 Вт |
| Габаритные размеры | 410 х 230 х 320 мм |
| Масса | 11 кг |
| Материал корпуса | полипропилен |
РЕЙС-105М1 - портативный цифровой рефлектометр
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 м, возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания) |
| Коэффициент укорочения | - установка или измерение в пределах 1,00...7,00; - имеется встроенная таблица — до 64 коэффициентов укорочений линий; - возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем |
| Зондирующие сигналы | - импульс амплитудой 4...20 В, длительностью 8 нс...15 мкс (дискрет 4 нс); - автоматическая или ручная установка длительности |
| Выходное сопротивление | 30...450 Ом, плавно регулируемое |
| Перекрываемое затухание | 60 дБ |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Разрешающая способность | не хуже 2 см |
| Система управления прибором | уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений более чем в два раза по сравнению с рефлектометрами других фирм |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения | - нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов; - сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память); - разность - вычитание рефлектограмм; - связь - отображение рефлектограммы с входа 2 при зондировании по входу 1 |
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131072 раза |
| Память | возможность запоминания более 200 рефлектограм, 2 режима запоминания |
| Время хранения информации во внутренней памяти | не менее 10 лет |
| Борьба с помехами и шумами | - отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз); - отстройка от синхронных помех |
| Отображение информации | - рефлектограммы и результаты обработки отображаются в графическом виде; - режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
| Дисплей | встроенный, на основе ЖК панели 128×64 точки, высокая контрастность, в том числе при ярком солнечном свете, подсветка для работы в темноте |
| Калибровка | автоматическая |
| Питание | от встроенных аккумуляторов, от внешнего источника постоянного тока напряжением 4,8...6 В. |
| Энергопотребление | не более 2,5 Вт |
| Условия эксплуатации | диапазон рабочих температур: -10°С... +50°С |
| Габаритные размеры | 106х224х40 мм |
| Масса | не более 0,75 кг (со встроенными аккумуляторами) |
ПН-20 – испытательное устройство со щупом
| Параметр | Значение |
|---|---|
| Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
| Предел измерения сопротивления | до 20 ГОМ |
| Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
| Показания тока утечки | от 0,05 до 800 мкА |
| Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
| Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
| Рабочая температура | от - 20°С до +50°С |
| Размер (ШхГхВ) | 275х250х180 мм |
| Масса | 4,9 кг |
АП-027М – трассопоисковый приемник
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор | |
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
АГ-120ТМ – трассировочный генератор
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| - непрерывная и двухчастотная генерация | 10 |
| - кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса) | не более 305х270х191 мм |
| Вес электронного блока | не более 14,5 кг |
EMD-257 – электромагнитный датчик
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
AD-327 – акустический датчик
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
ИЭМ-301.3 – индукционная антенна
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке» | не более 10 Вт |
| Модуль полного комплексного сопротивления на частоте 8192 Гц | 36 Ом |
| Тип корпуса | пластмассовый, герметичный |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | ГВИ-700 – генератор высоковольтных импульсов | 1 |
| 2 | РЕЙС-105М1 – рефлектометр портативный цифровой | 1 |
| 3 | ПН-20 – устройство испытательное со щупом | 1 |
| 4 | Атлет ТЭК-127АНЭ – кабеледефектоискатель | 1 |
