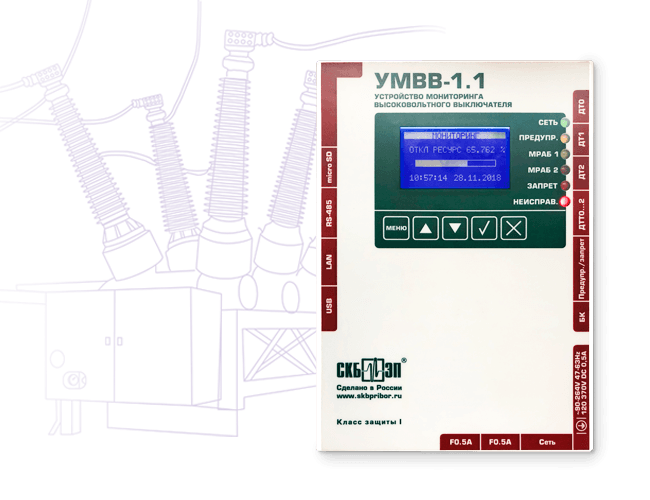

УМВВ-1.1 Система мониторинга высоковольтных выключателей





Код товара: 7
Новая разработка УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.
Особенности:
- Обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
- Оптимизирует процедуру повторных осмотров исходя из фактического состояния;
- Оптимизирует / сокращает расходы на замену / ремонт.
Основные функциональные характеристики УМВВ-1.1:
- Расчет остаточного коммутационного ресурса высоковольтного выключателя;
- Измерение длительностей горения дуги и значений токов при операциях В/О;
- Формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
- Передача измеренных значений параметров в АСУТП или на компьютер пользователя.
Дополнительные функции УМВВ-1.1:
- Контроль температуры в трёх точках выключателя (по заказу);
- Самодиагностика.
Доступные и понятные места установки

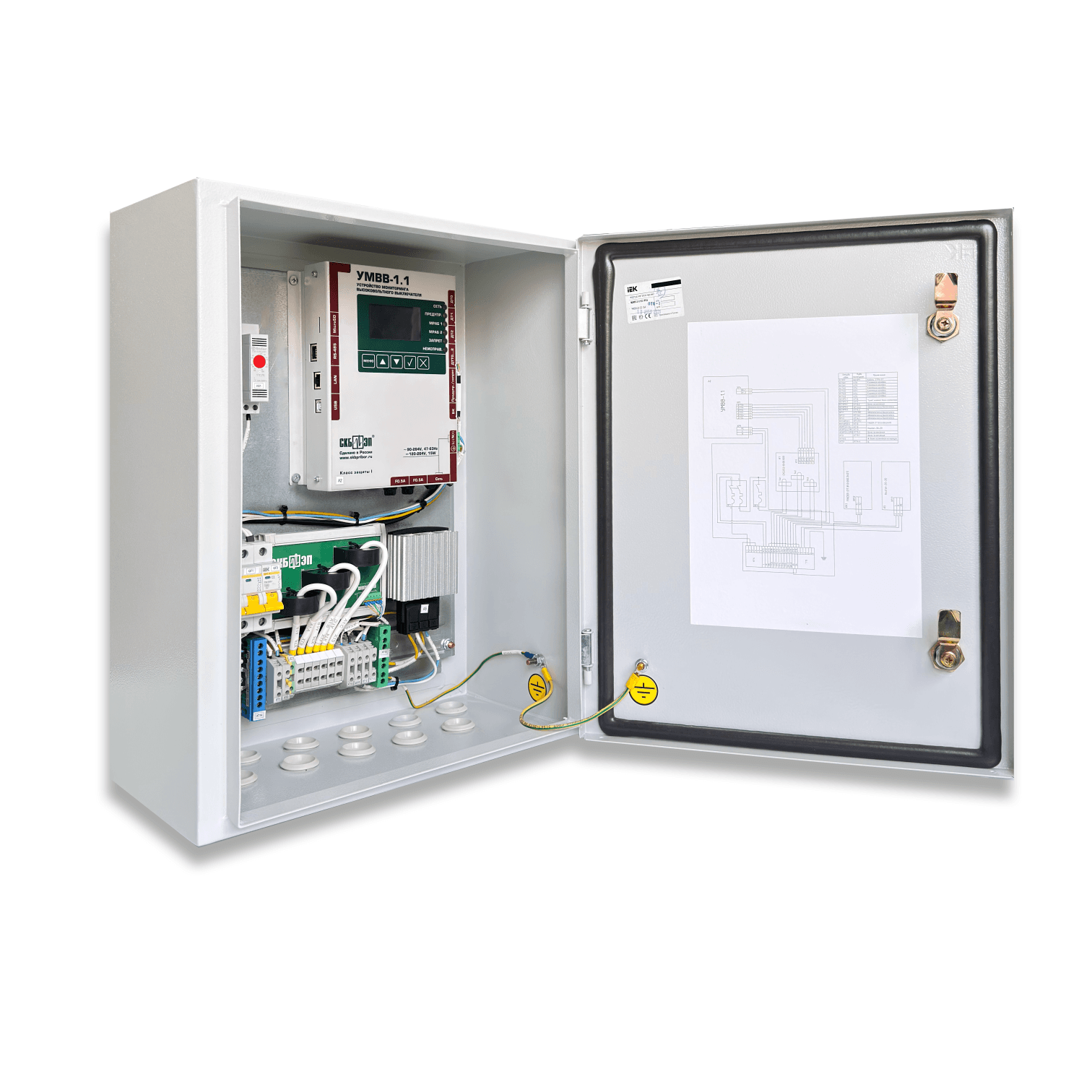

Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа). Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.
"Пассивная" эксплуатация и регистрация событий
После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память. При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания. Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.
Встроенная самодиагностика
Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом. Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе - переходит в режим ожидания. Каждый результат самодиагностики фиксируется с датой и временем проведения.
Режим аварийного информирования и фиксация КЗ
УМВВ-1.1 фиксирует скачек, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры. При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.
Локальна или удаленная настройка параметров
После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально - через USB. Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства: настройки подключения к ПК или АСУТП; сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики); настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации; сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).
Соответствие нормативным документам и требованиям безопасности

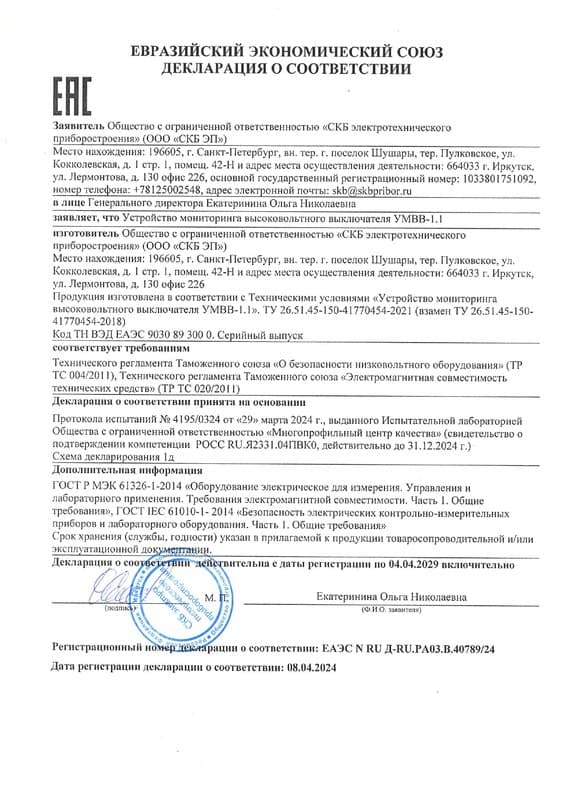

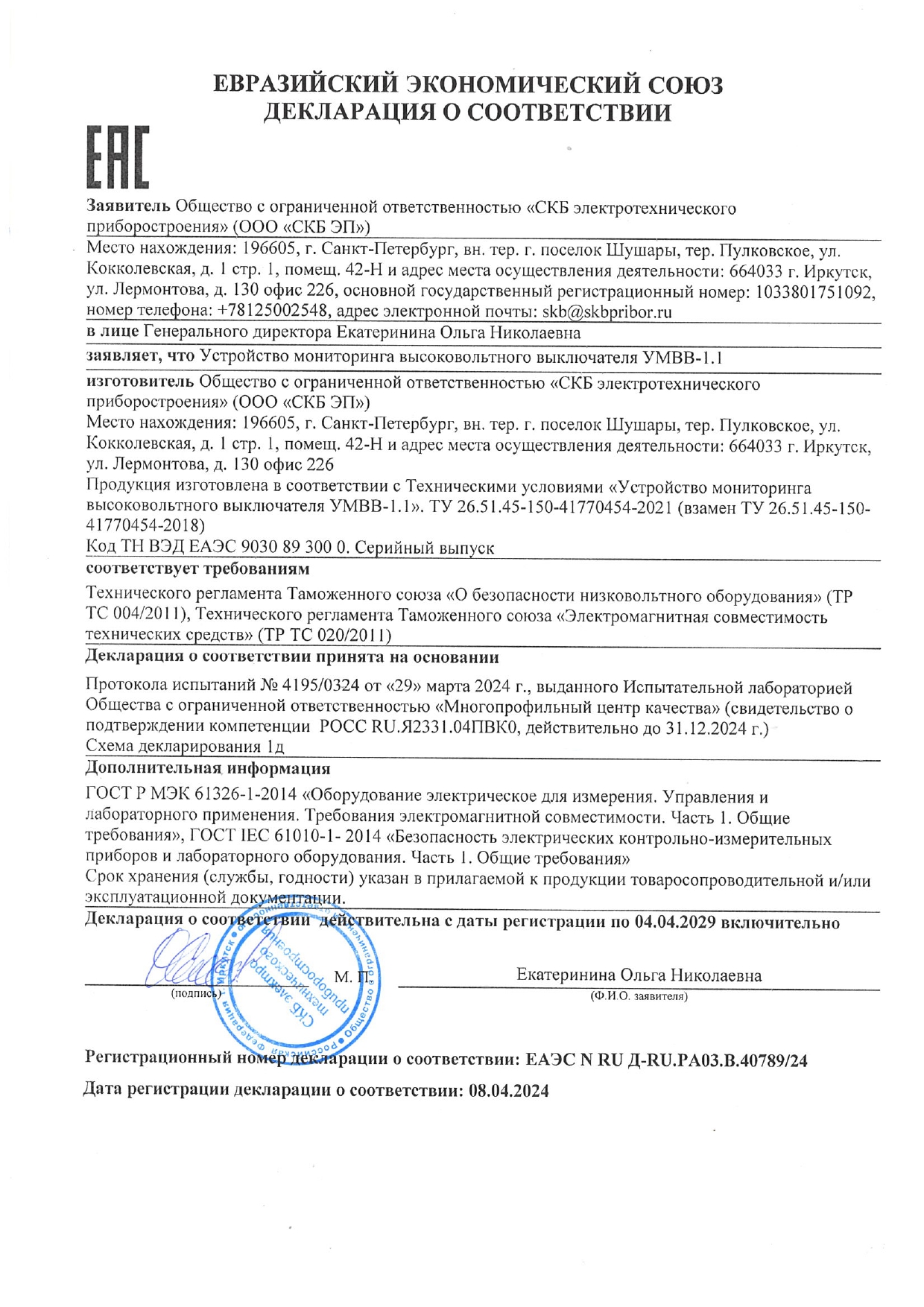

Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами: В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования"; В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. "Электромагнитная совместимость технических средств". и ГОСТ Р МЭК 61326-1-2014. "Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости"; В соответствии с СТО 59012820.29.020.006-2015 "Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования"; Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 "Допустимое количество отключений".
Эксплуатация в любых погодных условиях
Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.
| Характеристики | Значения |
| ПАРАМЕТРЫ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ | |
| Электрическое напряжение питания переменного тока | 110 или 220 В |
| Частота напряжения питания переменного тока | 47 ÷ 63 Гц |
| Потребляемая мощность, не более | 25 Вт |
| ПАРАМЕТРЫ СИСТЕМЫ СБОРА ДАННЫХ УСТРОЙСТВА | |
| Частота опроса измерительных каналов | 1 кГц |
| Продолжительность регистрации процессов переключения | 0,3 с |
| Количество хранимых осциллограмм событий | 20 шт |
| Формат сохранения данных осциллограмм | COMTRADE C37.111-1999 |
| КАНАЛЫ ИЗМЕРЕНИЯ СИЛЫ ТОКА | |
| Количество каналов измерения силы тока | 3 шт |
| Тип датчика тока | Трансформаторный |
| КАНАЛЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ | |
| Количество каналов измерения температуры | 3 |
| Тип датчика температуры | Pt100 |
| КАНАЛЫ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ КОНТАКТОВ ПРИВОДА (ДИСКРЕТНЫЕ КАНАЛЫ) | |
| Количество дискретных каналов | 1 шт |
| Выходного напряжения канала опроса ДК | 24±10% В |
| Сила выходного тока канала опроса ДК | 20±10% мА |
| Дисплей | Буквенно-цифровой 20х4 |
| Интерфейс связи с ПК | Ethernet 100BASE-T (IEEE 802.3) |
| Интерфейс обмена с АСУТП (физический уровень) | RS-485 Ethernet 100BASE-T (IEEE 802.3) |
| Протокол обмена с АСУТП | ModBus-RTU ModBus-TCP |
| Количество часов наработки на отказ | 10 000 ч |
| Габариты | 227х157х41 мм |
| Масса | 4 кг |
| Защита от окружающей среды | IP20 |
| Диапазон температуры эксплуатации | от -20 до +40 °С |
| Межповерочный период | 3 года |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | Русский |
| № п/п | Наименование | Количество |
|---|---|---|

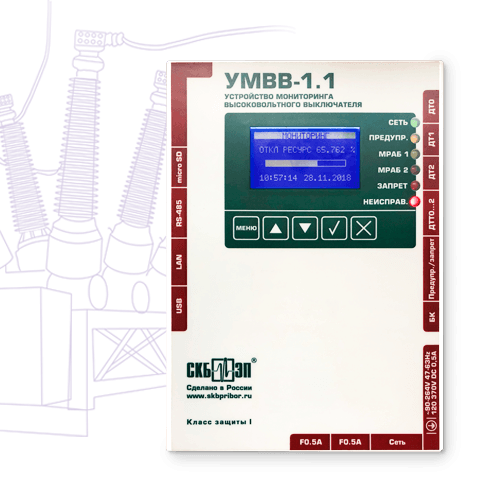

| 1 | Блок измерительный УМВВ-1.1 150.00.00.000 | 1 |
| 2 | Блок датчиков тока 050.10.00.000 | 1 |
| 3 | Блок датчиков тока 050.10.00.000 | 1 |
| 4 | Клеммная колодка FMC 1.5/2-ST-3.5 | 1 |
| 5 | Клеммная колодка 050.00.00.003 | 1 |
| 6 | Клеммная колодка 050.00.00.004 | 1 |

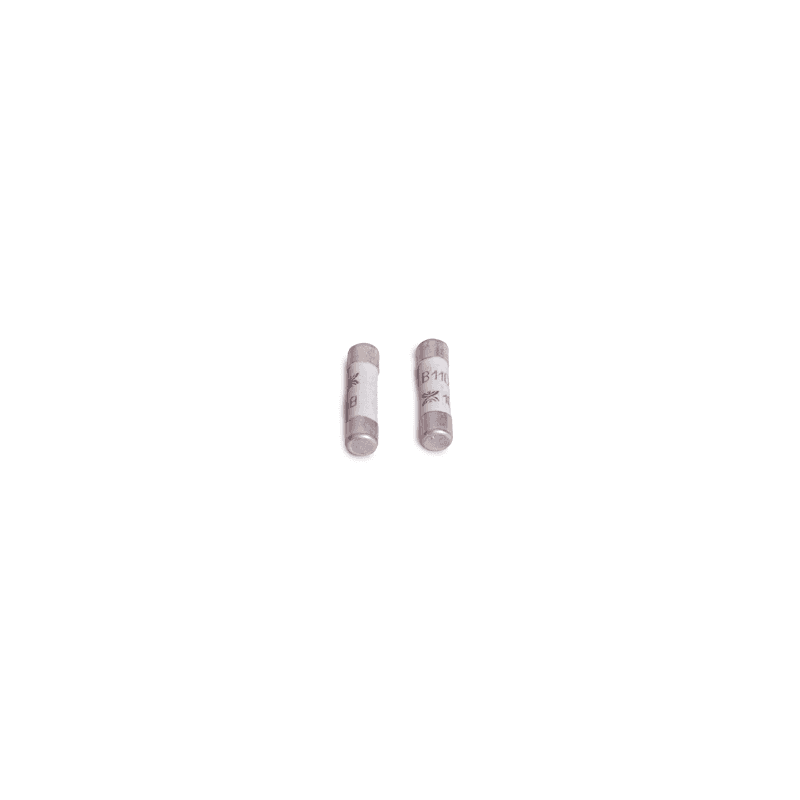

| 7 | Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |
Описание
Новая разработка УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.
Особенности:
- Обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
- Оптимизирует процедуру повторных осмотров исходя из фактического состояния;
- Оптимизирует / сокращает расходы на замену / ремонт.
Основные функциональные характеристики УМВВ-1.1:
- Расчет остаточного коммутационного ресурса высоковольтного выключателя;
- Измерение длительностей горения дуги и значений токов при операциях В/О;
- Формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
- Передача измеренных значений параметров в АСУТП или на компьютер пользователя.
Дополнительные функции УМВВ-1.1:
- Контроль температуры в трёх точках выключателя (по заказу);
- Самодиагностика.
Доступные и понятные места установки
Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа). Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.
"Пассивная" эксплуатация и регистрация событий
После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память. При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания. Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.
Встроенная самодиагностика
Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом. Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе - переходит в режим ожидания. Каждый результат самодиагностики фиксируется с датой и временем проведения.
Режим аварийного информирования и фиксация КЗ
УМВВ-1.1 фиксирует скачек, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры. При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.
Локальна или удаленная настройка параметров
После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально - через USB. Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства: настройки подключения к ПК или АСУТП; сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики); настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации; сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).
Соответствие нормативным документам и требованиям безопасности
Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами: В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования"; В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. "Электромагнитная совместимость технических средств". и ГОСТ Р МЭК 61326-1-2014. "Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости"; В соответствии с СТО 59012820.29.020.006-2015 "Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования"; Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 "Допустимое количество отключений".
Эксплуатация в любых погодных условиях
Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.
Характеристики
| Характеристики | Значения |
| ПАРАМЕТРЫ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ | |
| Электрическое напряжение питания переменного тока | 110 или 220 В |
| Частота напряжения питания переменного тока | 47 ÷ 63 Гц |
| Потребляемая мощность, не более | 25 Вт |
| ПАРАМЕТРЫ СИСТЕМЫ СБОРА ДАННЫХ УСТРОЙСТВА | |
| Частота опроса измерительных каналов | 1 кГц |
| Продолжительность регистрации процессов переключения | 0,3 с |
| Количество хранимых осциллограмм событий | 20 шт |
| Формат сохранения данных осциллограмм | COMTRADE C37.111-1999 |
| КАНАЛЫ ИЗМЕРЕНИЯ СИЛЫ ТОКА | |
| Количество каналов измерения силы тока | 3 шт |
| Тип датчика тока | Трансформаторный |
| КАНАЛЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ | |
| Количество каналов измерения температуры | 3 |
| Тип датчика температуры | Pt100 |
| КАНАЛЫ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ КОНТАКТОВ ПРИВОДА (ДИСКРЕТНЫЕ КАНАЛЫ) | |
| Количество дискретных каналов | 1 шт |
| Выходного напряжения канала опроса ДК | 24±10% В |
| Сила выходного тока канала опроса ДК | 20±10% мА |
| Дисплей | Буквенно-цифровой 20х4 |
| Интерфейс связи с ПК | Ethernet 100BASE-T (IEEE 802.3) |
| Интерфейс обмена с АСУТП (физический уровень) | RS-485 Ethernet 100BASE-T (IEEE 802.3) |
| Протокол обмена с АСУТП | ModBus-RTU ModBus-TCP |
| Количество часов наработки на отказ | 10 000 ч |
| Габариты | 227х157х41 мм |
| Масса | 4 кг |
| Защита от окружающей среды | IP20 |
| Диапазон температуры эксплуатации | от -20 до +40 °С |
| Межповерочный период | 3 года |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | Русский |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок измерительный УМВВ-1.1 150.00.00.000 | 1 |
| 2 | Блок датчиков тока 050.10.00.000 | 1 |
| 3 | Блок датчиков тока 050.10.00.000 | 1 |
| 4 | Клеммная колодка FMC 1.5/2-ST-3.5 | 1 |
| 5 | Клеммная колодка 050.00.00.003 | 1 |
| 6 | Клеммная колодка 050.00.00.004 | 1 |
| 7 | Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |
