Ультразвуковые приборы для контроля прочности бетона УКС-МГ4, УКС-МГ4С
Код товара: 567
Цена по запросу
Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.
При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.
Основные функции приборов:
- Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
- Определение прочности строительных материалов по установленной градуировочной зависимости
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
- Возможность установки индивидуальных градуировок для различных видов стройматериалов
- Определение глубины трещин
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
- Передача информации, полученной в результате измерений, на ПК
Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.
С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4 с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:
- Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
- Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
- Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора
Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
| Наименование характеристики | УКС-МГ4 (цветной дисплей) | УКС-МГ4С (цветной дисплей) |
| Диапазон измерений времени распространения УЗК, мкс | от 15 до 150 | от 15 до 2000 |
| Дискретность индикации времени распространения УЗК, мкс | 0,1 | |
| Диапазон измерения скорости УЗК, м/с | от 1000 до 8000 | |
| Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс. | t = ±(0,01t+0,1) | |
| Амплитуда напряжения генератора зондирующих импульсов , В | 500 ± 100 | |
| Рабочая частота колебаний, кГц | 70 ± 15 | |
| Габаритные размеры, мм | ||
| - электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; | 230х130х73 | |
| - ПЭП для сквозного прозвучивания. | - | ø35х120 |
| Масса прибора, кг | 0,55 | 1,1 |
| Продолжительность непрерывной работы прибора, ч, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 20000 | |
| Полный средний срок службы, лет | 10 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания | 1 |
| 2 | Контрольный образец | 1 |

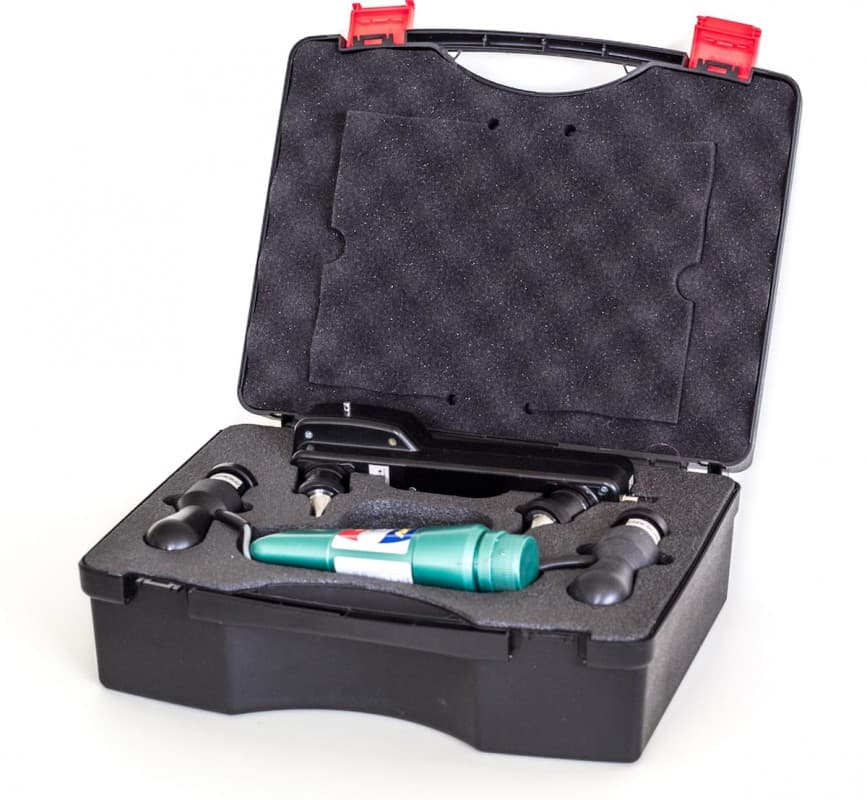

| 3 | Упаковочный кейс | 1 |
| 4 | Кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Руководство по эксплуатации | 1 |

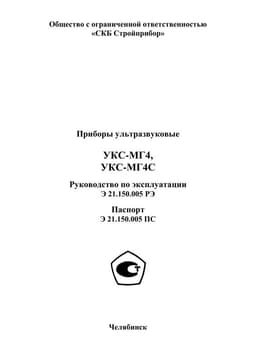

Руководство по эксплуатации (инструкция) УКС-МГ4, УКС-МГ4СОписание
Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.
При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.
Основные функции приборов:
- Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
- Определение прочности строительных материалов по установленной градуировочной зависимости
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
- Возможность установки индивидуальных градуировок для различных видов стройматериалов
- Определение глубины трещин
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
- Передача информации, полученной в результате измерений, на ПК
Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.
С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4 с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:
- Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
- Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
- Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора
Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.
Характеристики
| Наименование характеристики | УКС-МГ4 (цветной дисплей) | УКС-МГ4С (цветной дисплей) |
| Диапазон измерений времени распространения УЗК, мкс | от 15 до 150 | от 15 до 2000 |
| Дискретность индикации времени распространения УЗК, мкс | 0,1 | |
| Диапазон измерения скорости УЗК, м/с | от 1000 до 8000 | |
| Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс. | t = ±(0,01t+0,1) | |
| Амплитуда напряжения генератора зондирующих импульсов , В | 500 ± 100 | |
| Рабочая частота колебаний, кГц | 70 ± 15 | |
| Габаритные размеры, мм | ||
| - электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; | 230х130х73 | |
| - ПЭП для сквозного прозвучивания. | - | ø35х120 |
| Масса прибора, кг | 0,55 | 1,1 |
| Продолжительность непрерывной работы прибора, ч, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 20000 | |
| Полный средний срок службы, лет | 10 | |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания | 1 |
| 2 | Контрольный образец | 1 |
| 3 | Упаковочный кейс | 1 |
| 4 | Кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Руководство по эксплуатации | 1 |
Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) УКС-МГ4, УКС-МГ4С
