Ультразвуковой тестер UK1401
Код товара: 1050
Цена по запросу
Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.

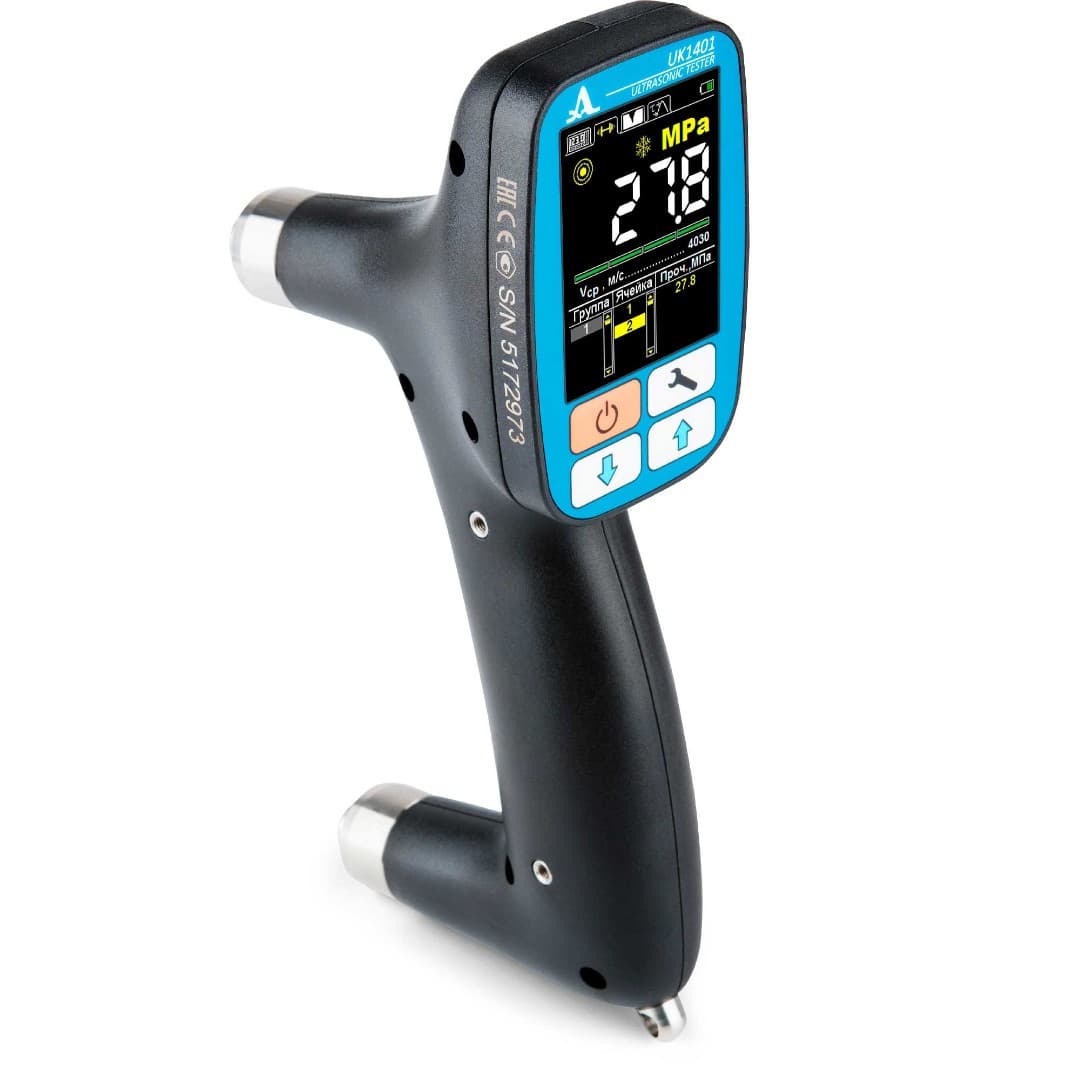

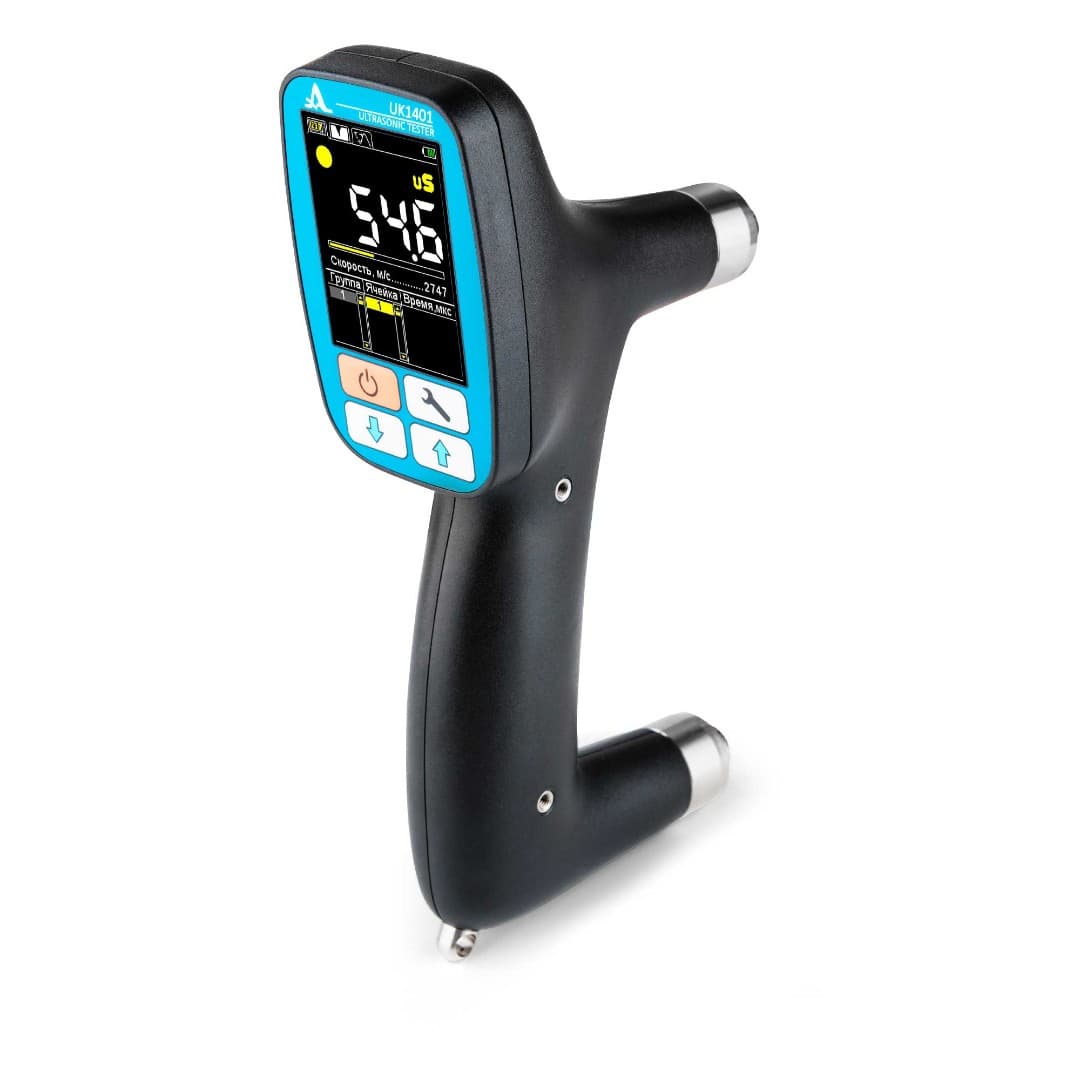

Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
Назначение
- определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
- поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
- оценка степени анизотропии композитных материалов
- оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
- оценка несущей способности бетонных столбов и опор
- оценка глубины трещины, выходящей на поверхность
- оценка возраста материала при условии изменения его свойств со временем
- оценка пористости и трещиноватости материала
Особенности
встроенная система автоматической регулировки усиления (АРУ) - звуковая индикация приема ультразвуковых сигналов
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
- встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
- автоматическое выключение питания

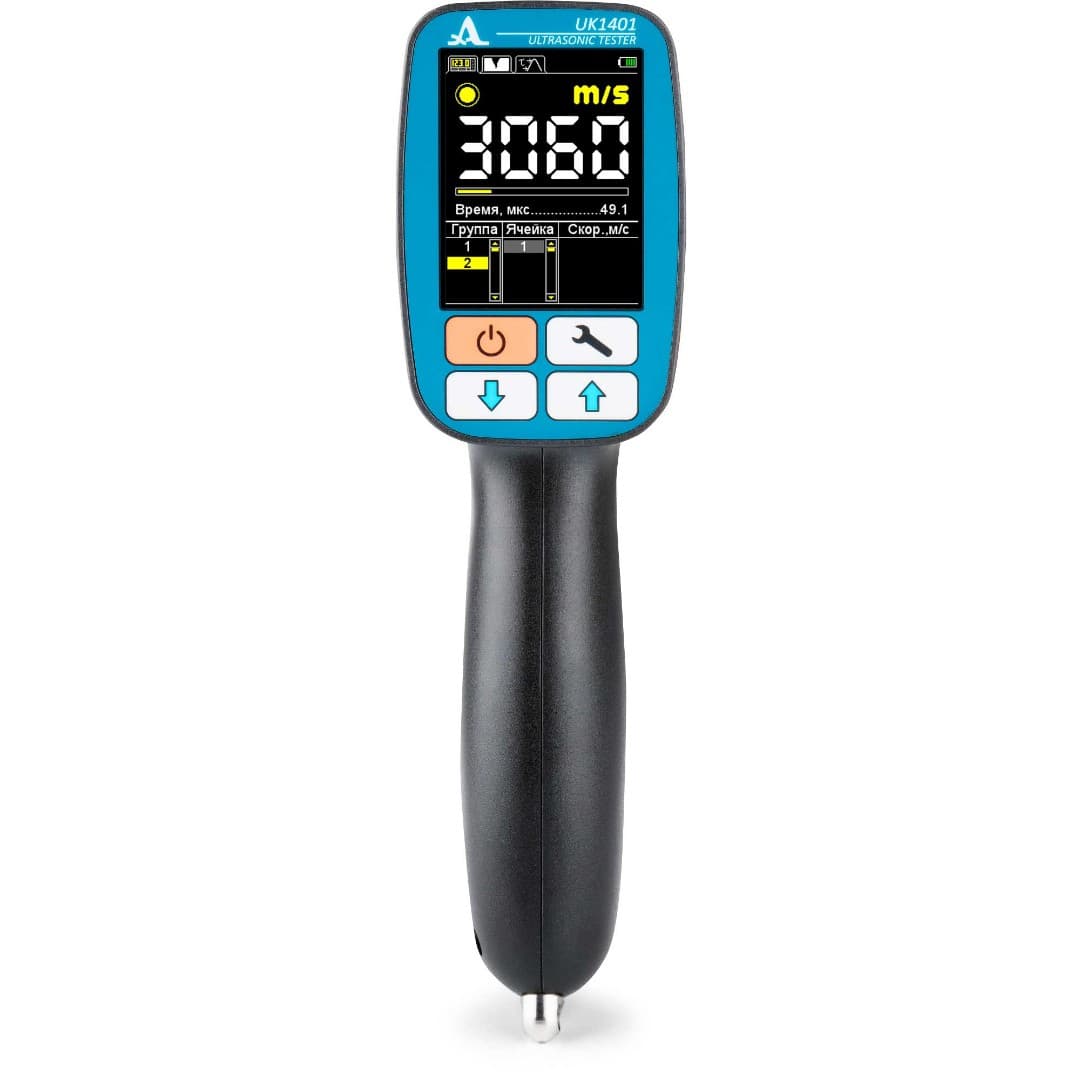

- цветной, антибликовый 2,8'' TFT дисплей
- нормируемое усилие прижатия
- передача данных на внешний компьютер с помощью USB и блютус
- режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).
| Параметр | Значение |
| База измерений, мм | 150 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 24 до 120 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени, мкс | ±(0,01∙t + 0,1) |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с | от 1 250 до 6 160 |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости, м/с | ±(0,01∙с + 10) |
| Номинальное напряжения питания, В | 3,3 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее | 16 |
| Габаритные размеры электронного блока прибора, мм, не более | 70х145х245 |
| Масса прибора, г, не более | 500 |
| Установленный срок службы, лет | 5 |
| Условия эксплуатации: температура окружающей среды, °С |
от минус 30 до плюс 55 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | UK1401 - электронный блок УЗ тестера | 1 |
| 2 | Калибровочный образец UCB 01003 | 1 |
| 3 | Кабель USB A - Type C | 1 |
| 4 | Сетевой адаптер 220 В - USB | 1 |

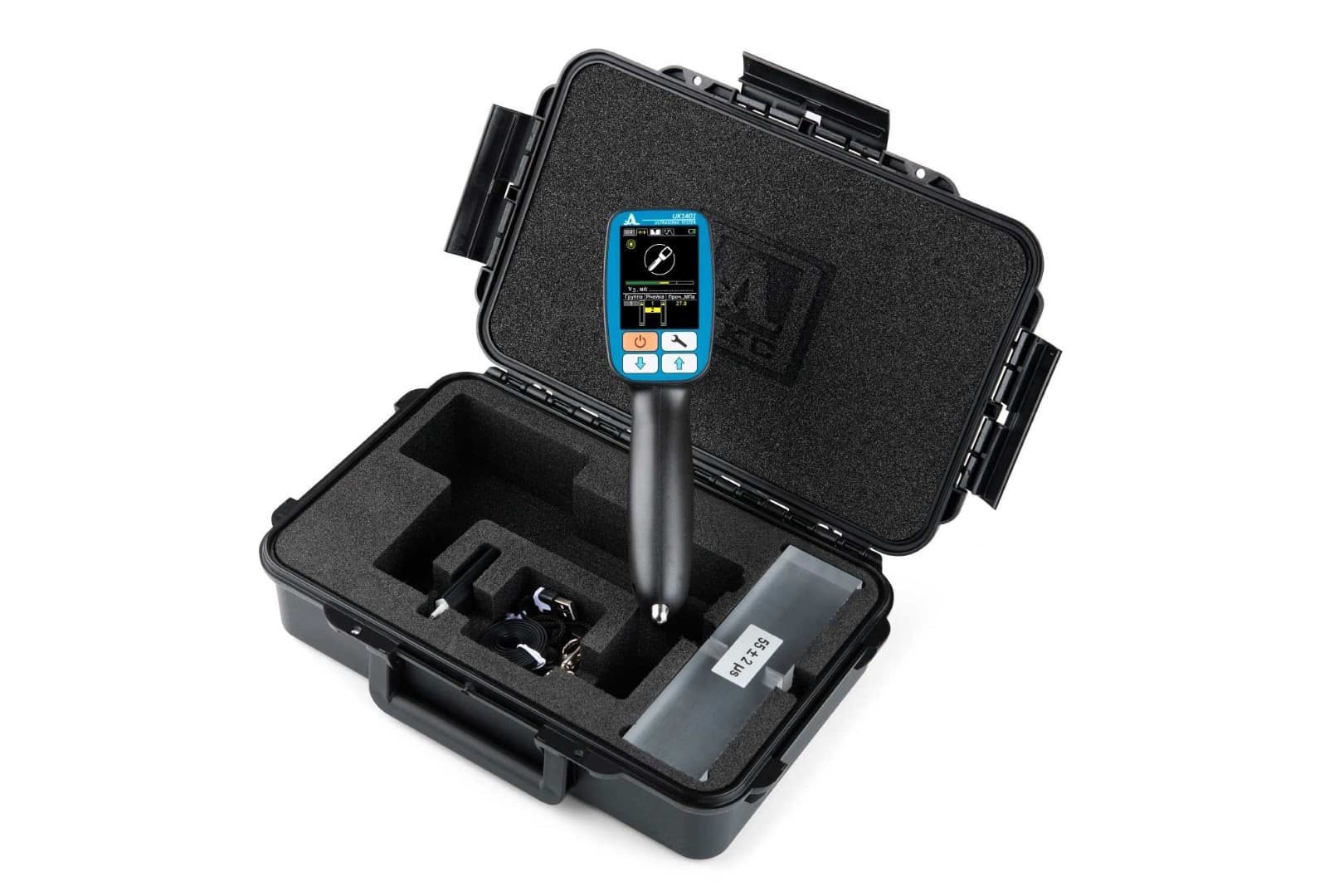

| 5 | Жесткий кейс Т14 | 1 |
Руководство по эксплуатацииОписание
Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
Назначение
- определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
- поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
- оценка степени анизотропии композитных материалов
- оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
- оценка несущей способности бетонных столбов и опор
- оценка глубины трещины, выходящей на поверхность
- оценка возраста материала при условии изменения его свойств со временем
- оценка пористости и трещиноватости материала
Особенности
встроенная система автоматической регулировки усиления (АРУ) - звуковая индикация приема ультразвуковых сигналов
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
- встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
- автоматическое выключение питания
- цветной, антибликовый 2,8'' TFT дисплей
- нормируемое усилие прижатия
- передача данных на внешний компьютер с помощью USB и блютус
- режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).
Характеристики
| Параметр | Значение |
| База измерений, мм | 150 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 24 до 120 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени, мкс | ±(0,01∙t + 0,1) |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с | от 1 250 до 6 160 |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости, м/с | ±(0,01∙с + 10) |
| Номинальное напряжения питания, В | 3,3 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее | 16 |
| Габаритные размеры электронного блока прибора, мм, не более | 70х145х245 |
| Масса прибора, г, не более | 500 |
| Установленный срок службы, лет | 5 |
| Условия эксплуатации: температура окружающей среды, °С |
от минус 30 до плюс 55 |
Комплектация

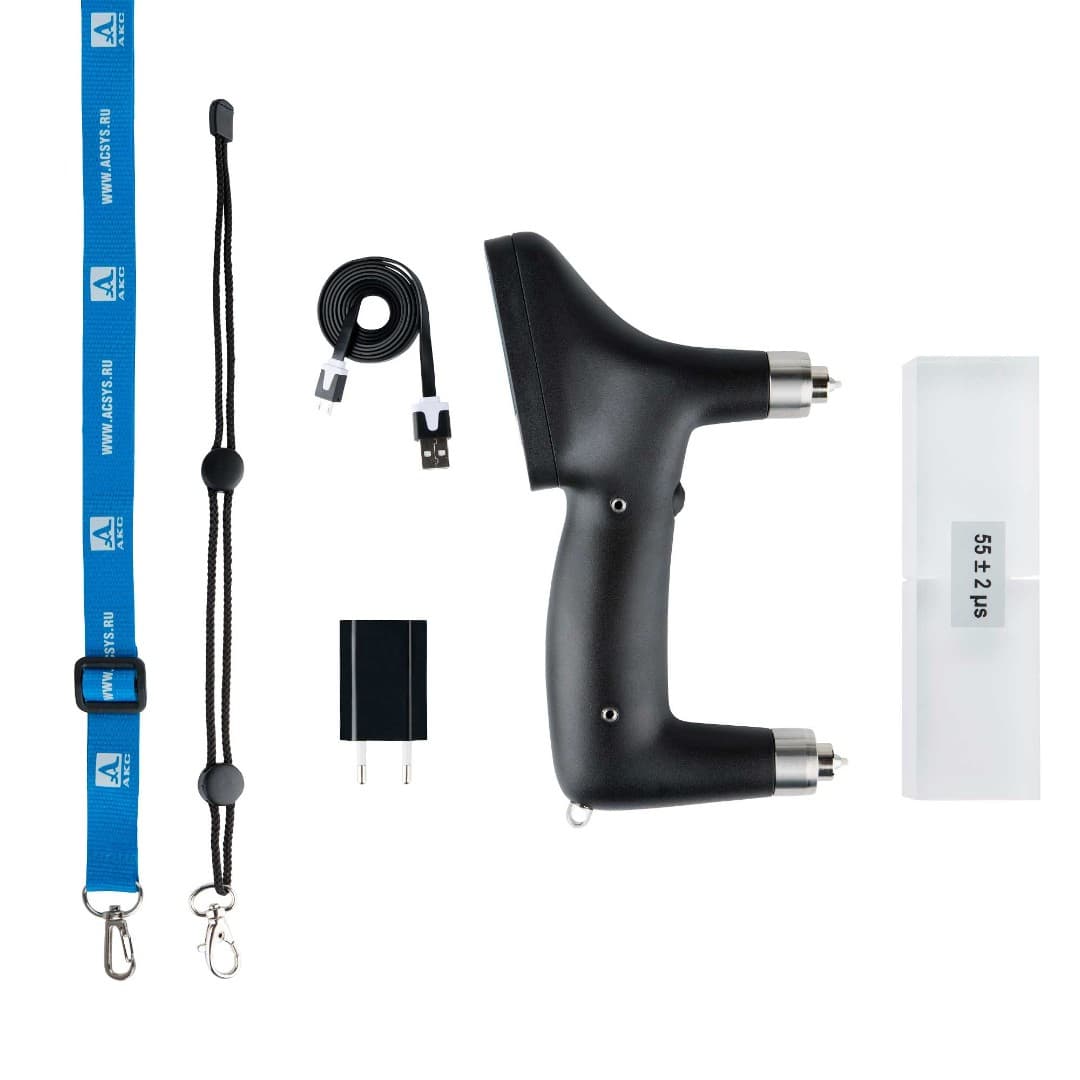

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | UK1401 - электронный блок УЗ тестера | 1 |
| 2 | Калибровочный образец UCB 01003 | 1 |
| 3 | Кабель USB A - Type C | 1 |
| 4 | Сетевой адаптер 220 В - USB | 1 |
| 5 | Жесткий кейс Т14 | 1 |
Документы

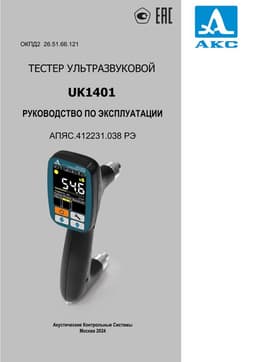

Руководство по эксплуатации
