Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4
Код товара: 568
Цена по запросу
Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство "Клещи" по ГОСТ 23858 (приложение 1);

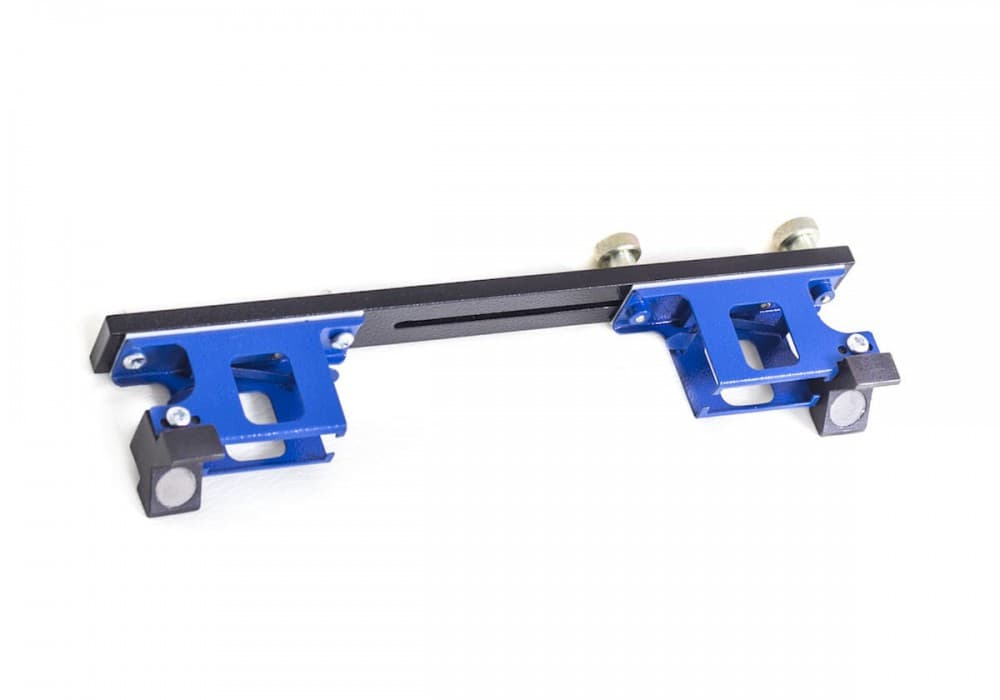

- механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
С 1.11.2019 года освоен выпуск новой версии прибора с увеличенным цветным дисплеем, более эргономичным корпусом, удобным пользовательским интерфейсом.
Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
| Наименование характеристик | АРМС-МГ4 | АРМС-МГ4 (цветной дисплей) |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 | |
| Границы линейности динамического диапазона, дБ | от 15 до 45 | |
| Диапазон установки коэффициента усиления (с шагом), дБ | 5...75 (1; 5; 10) | |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ± 1 | |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 | |
| Номинальное значение угла ввода ПЭП, градус | 65 | |
| Габаритные размеры, не более: | ||
| - электронного блока, мм | 175×78×25 | 160×70×25 |
| - механического устройства с датчиками, мм | 300×100×80 | 300×100×80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В | 3,7 | |
| Потребляемый ток в режиме измерения, мА, не более | 390 | 380 |
| Потребляемый ток в остальных режимах, мА, не более | 94 | 125 |
| Масса дефектоскопа, кг, не более | 2,0 | 1,93 |
| Средний срок службы, лет | 10 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Дефектоскоп | 1 |
| 2 | Пьезоэлектрические преобразователи (ПЭП) | 2 |
| 3 | Клещи для крепления ПЭП | 1 |
| 4 | Зарядное устройство | 1 |
| 5 | Коаксиальные кабели | 1 |
| 6 | Протекторы R=12мм | 2 |
| 7 | Протекторы R=18мм | 2 |
| 8 | Протекторы R=22мм | 2 |
| 9 | Приспособление для контроля сварных швов листового проката | 1 |
| 10 | Контрольный образец | 1 |
| 11 | Кабель связи с ПК | 1 |
| 12 | USB-флеш накопитель с программным обеспечением | 1 |
| 13 | Упаковочная тара | 1 |
Руководство по эксплуатации (инструкция) АРМС-МГ4Описание
Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство "Клещи" по ГОСТ 23858 (приложение 1);
- механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
С 1.11.2019 года освоен выпуск новой версии прибора с увеличенным цветным дисплеем, более эргономичным корпусом, удобным пользовательским интерфейсом.
Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
Характеристики
| Наименование характеристик | АРМС-МГ4 | АРМС-МГ4 (цветной дисплей) |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 | |
| Границы линейности динамического диапазона, дБ | от 15 до 45 | |
| Диапазон установки коэффициента усиления (с шагом), дБ | 5...75 (1; 5; 10) | |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ± 1 | |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 | |
| Номинальное значение угла ввода ПЭП, градус | 65 | |
| Габаритные размеры, не более: | ||
| - электронного блока, мм | 175×78×25 | 160×70×25 |
| - механического устройства с датчиками, мм | 300×100×80 | 300×100×80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В | 3,7 | |
| Потребляемый ток в режиме измерения, мА, не более | 390 | 380 |
| Потребляемый ток в остальных режимах, мА, не более | 94 | 125 |
| Масса дефектоскопа, кг, не более | 2,0 | 1,93 |
| Средний срок службы, лет | 10 | |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Дефектоскоп | 1 |
| 2 | Пьезоэлектрические преобразователи (ПЭП) | 2 |
| 3 | Клещи для крепления ПЭП | 1 |

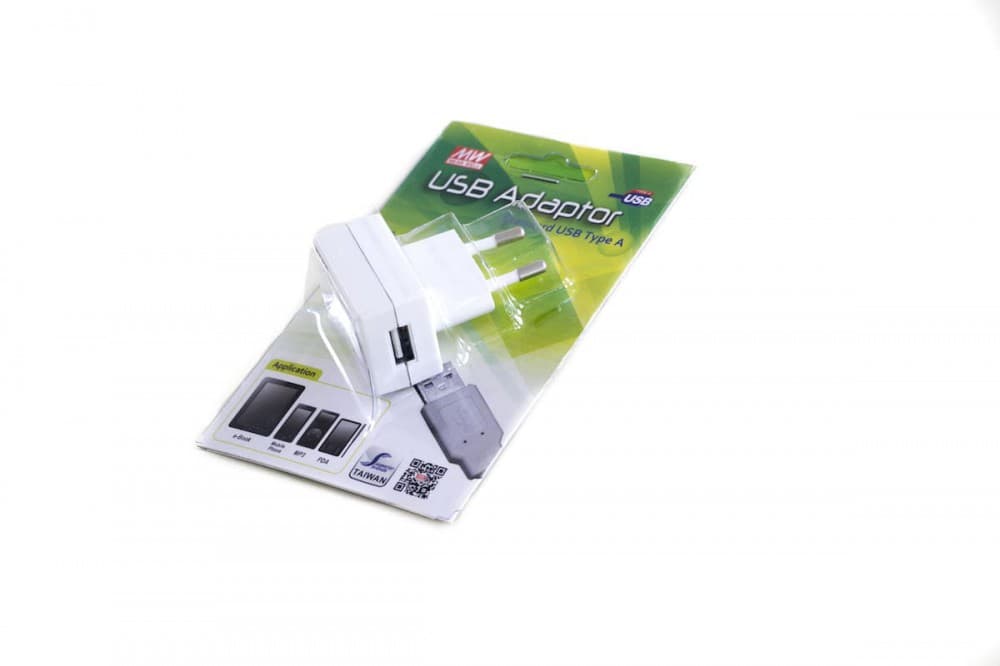

| 4 | Зарядное устройство | 1 |
| 5 | Коаксиальные кабели | 1 |
| 6 | Протекторы R=12мм | 2 |
| 7 | Протекторы R=18мм | 2 |
| 8 | Протекторы R=22мм | 2 |
| 9 | Приспособление для контроля сварных швов листового проката | 1 |
| 10 | Контрольный образец | 1 |
| 11 | Кабель связи с ПК | 1 |
| 12 | USB-флеш накопитель с программным обеспечением | 1 |
| 13 | Упаковочная тара | 1 |
Доп. комплектация
Документы

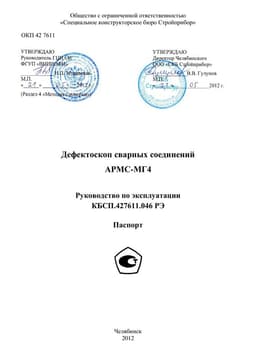

Руководство по эксплуатации (инструкция) АРМС-МГ4
