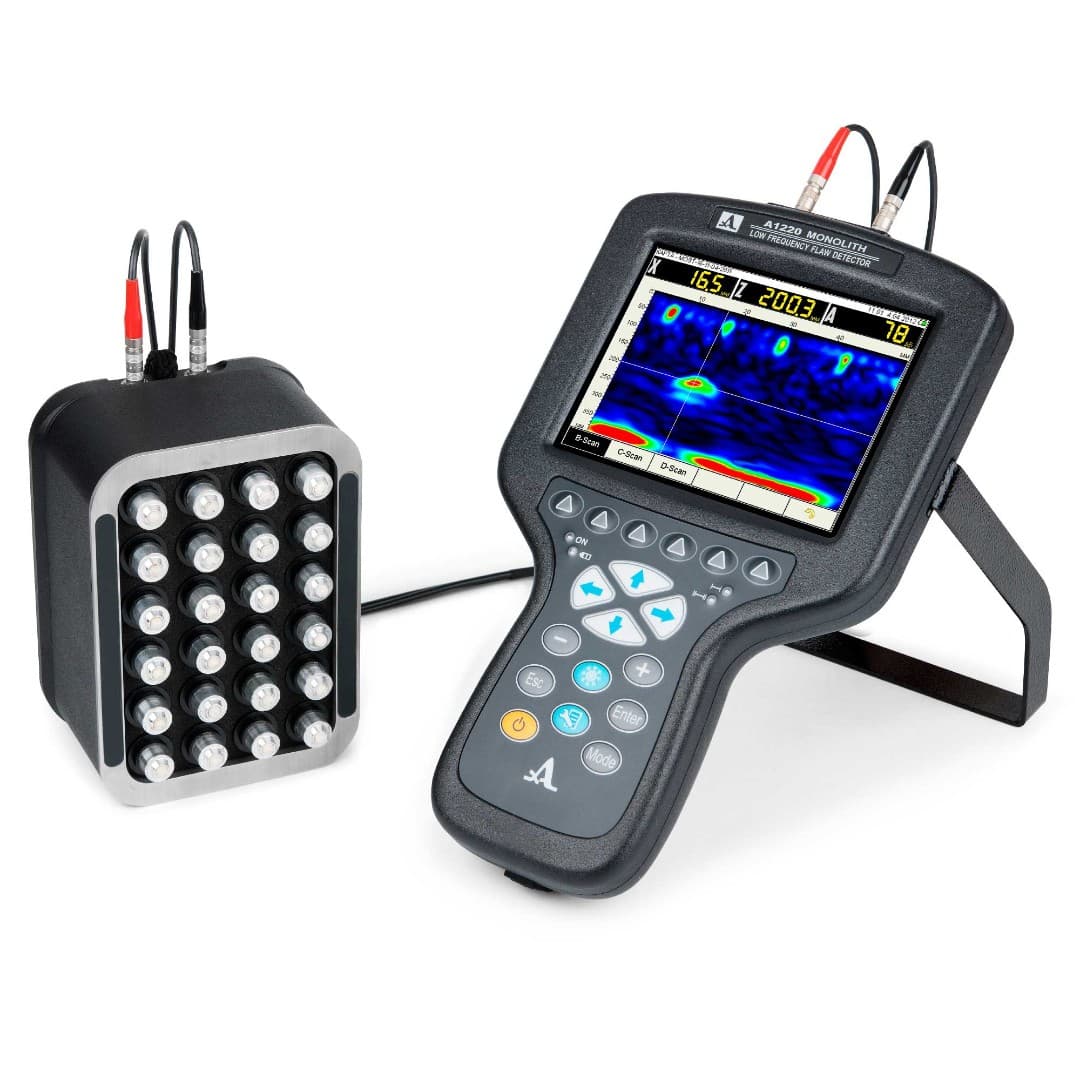

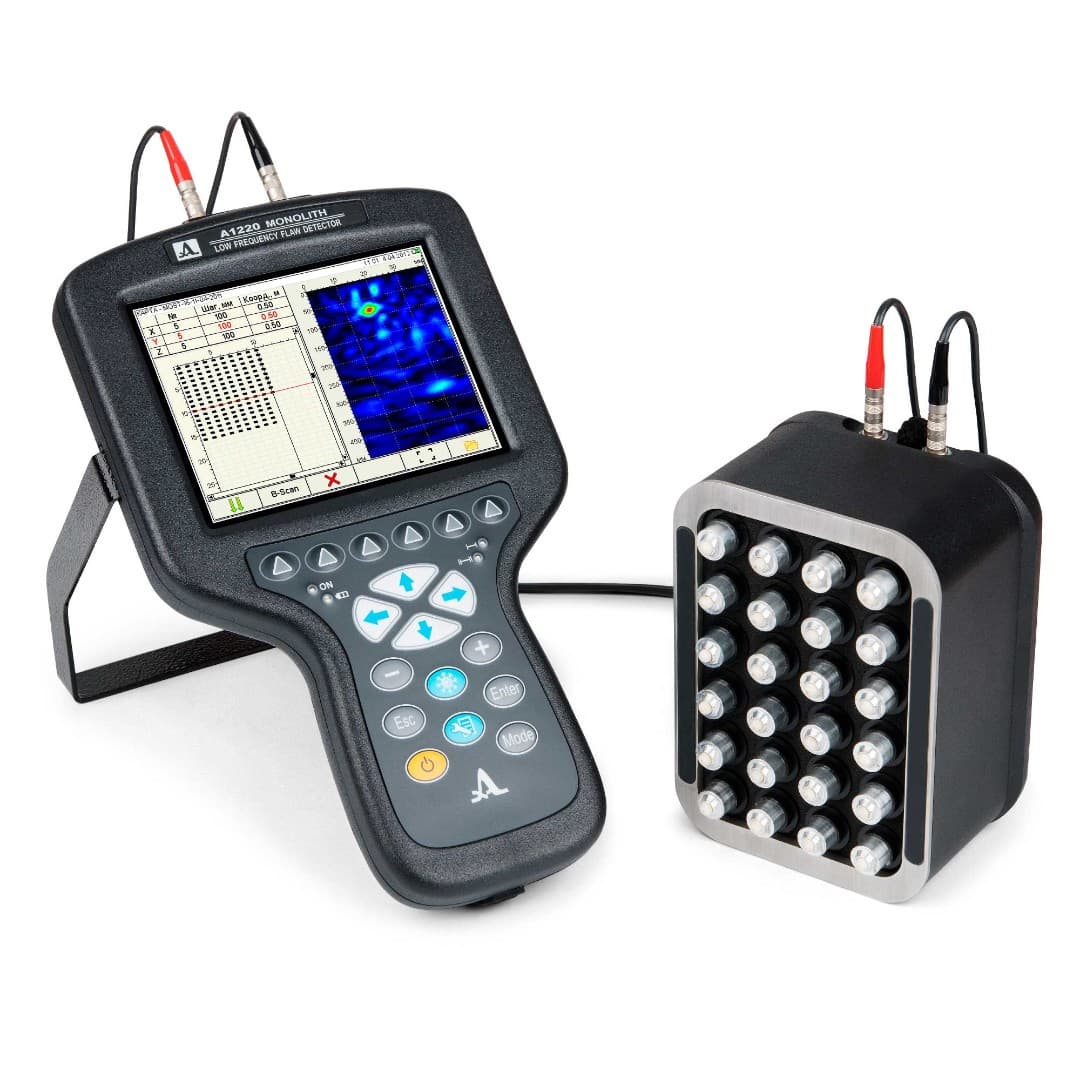

Ультразвуковой дефектоскоп А1220 MONOLITH
Код товара: 1034
Цена по запросу
Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.
Назначение
- измерение толщины изделий из бетона
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
- исследование внутренней структуры крупнозернистых материалов
| Параметр | Значение |
| Диапазон устанавливаемых скоростей ультразвука | 500 – 15 000 м/с |
| Диапазон устанавливаемых рабочих частот | 25 – 250 кГц |
| Диапазон перестройки усиления приемника | 0 – 100 дБ |
| Диапазон измерений временных интервалов | 0 – 4 000 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001·Тизм) мкс |
| Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) | 50 – 2 150 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) | ±(0,1·H+5,0) мм |
| Питание | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы прибора от аккумулятора | 8 ч |
| Тип дисплея (разрешение) | TFT (640 х 480) |
| Габаритные размеры электронного блока | 260 х 157 х 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от –20 до +55°C |
| Габаритные размеры АР М2502 | 139 х 105 х 89 мм |
| Масса АР М2502 | 1,1 кг |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Антенная решетка M2502 0.05A0R100Х60PS | 1 |
| 3 | Кабель LEMO-LEMO двойной 1,2 м | 1 |
| 4 | Кабель USB A - Micro B | 1 |
| 5 | Сетевой адаптер с кабелем 220 В - 15 В | 1 |
| 6 | Носитель с документацией и ПО | 1 |
| 7 | Планшет D12 | 1 |
| 8 | Чехол D12 | 1 |
| 9 | Жесткий кейс М20 | 1 |
Руководство по эксплуатацииОписание
Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.
Назначение
- измерение толщины изделий из бетона
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
- исследование внутренней структуры крупнозернистых материалов
Характеристики
| Параметр | Значение |
| Диапазон устанавливаемых скоростей ультразвука | 500 – 15 000 м/с |
| Диапазон устанавливаемых рабочих частот | 25 – 250 кГц |
| Диапазон перестройки усиления приемника | 0 – 100 дБ |
| Диапазон измерений временных интервалов | 0 – 4 000 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001·Тизм) мкс |
| Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) | 50 – 2 150 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) | ±(0,1·H+5,0) мм |
| Питание | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы прибора от аккумулятора | 8 ч |
| Тип дисплея (разрешение) | TFT (640 х 480) |
| Габаритные размеры электронного блока | 260 х 157 х 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от –20 до +55°C |
| Габаритные размеры АР М2502 | 139 х 105 х 89 мм |
| Масса АР М2502 | 1,1 кг |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Антенная решетка M2502 0.05A0R100Х60PS | 1 |
| 3 | Кабель LEMO-LEMO двойной 1,2 м | 1 |
| 4 | Кабель USB A - Micro B | 1 |
| 5 | Сетевой адаптер с кабелем 220 В - 15 В | 1 |
| 6 | Носитель с документацией и ПО | 1 |
| 7 | Планшет D12 | 1 |
| 8 | Чехол D12 | 1 |
| 9 | Жесткий кейс М20 | 1 |
Документы

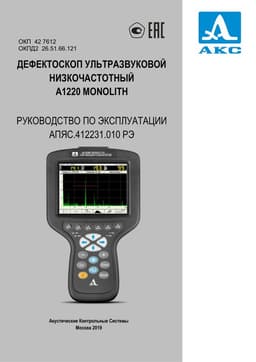

Руководство по эксплуатации
