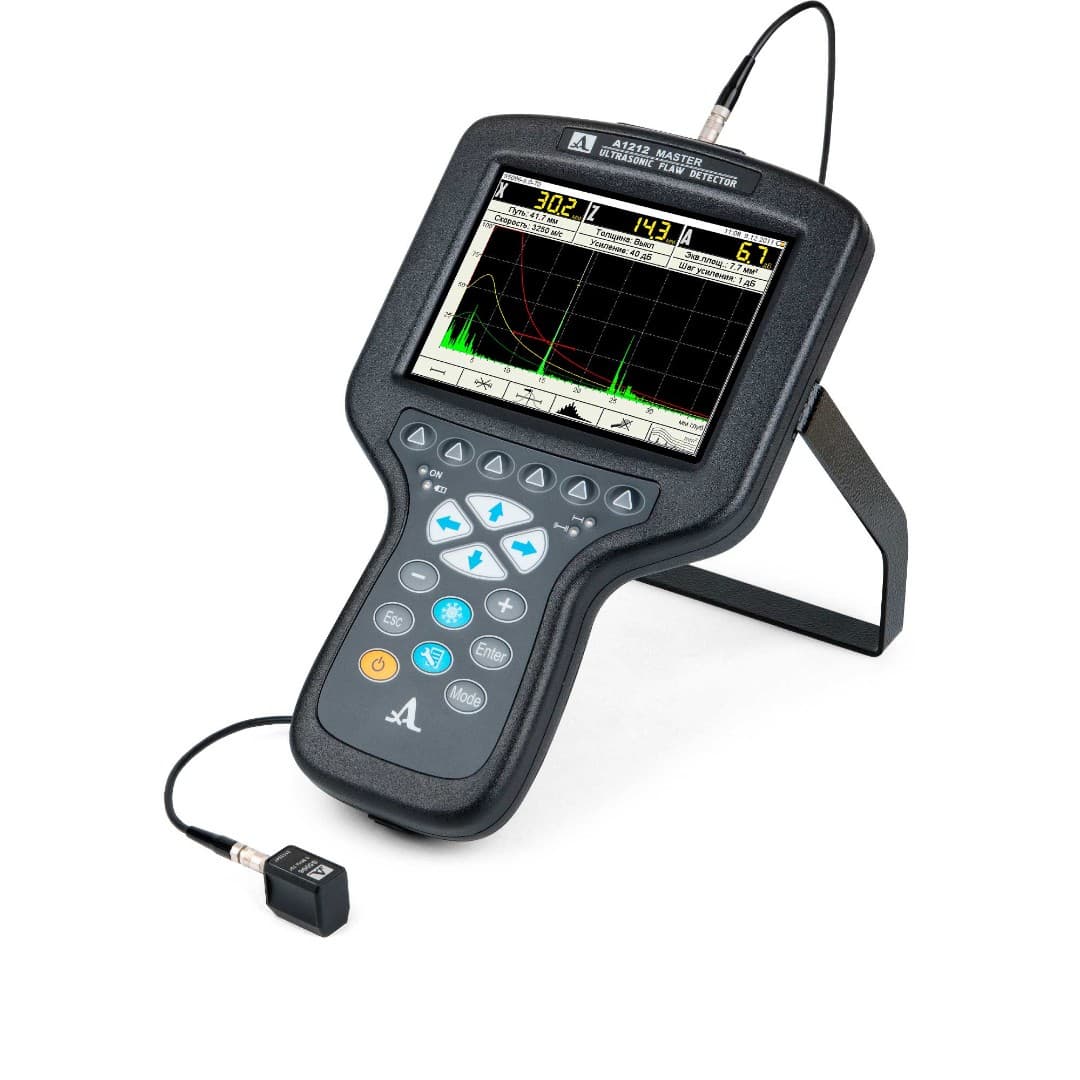

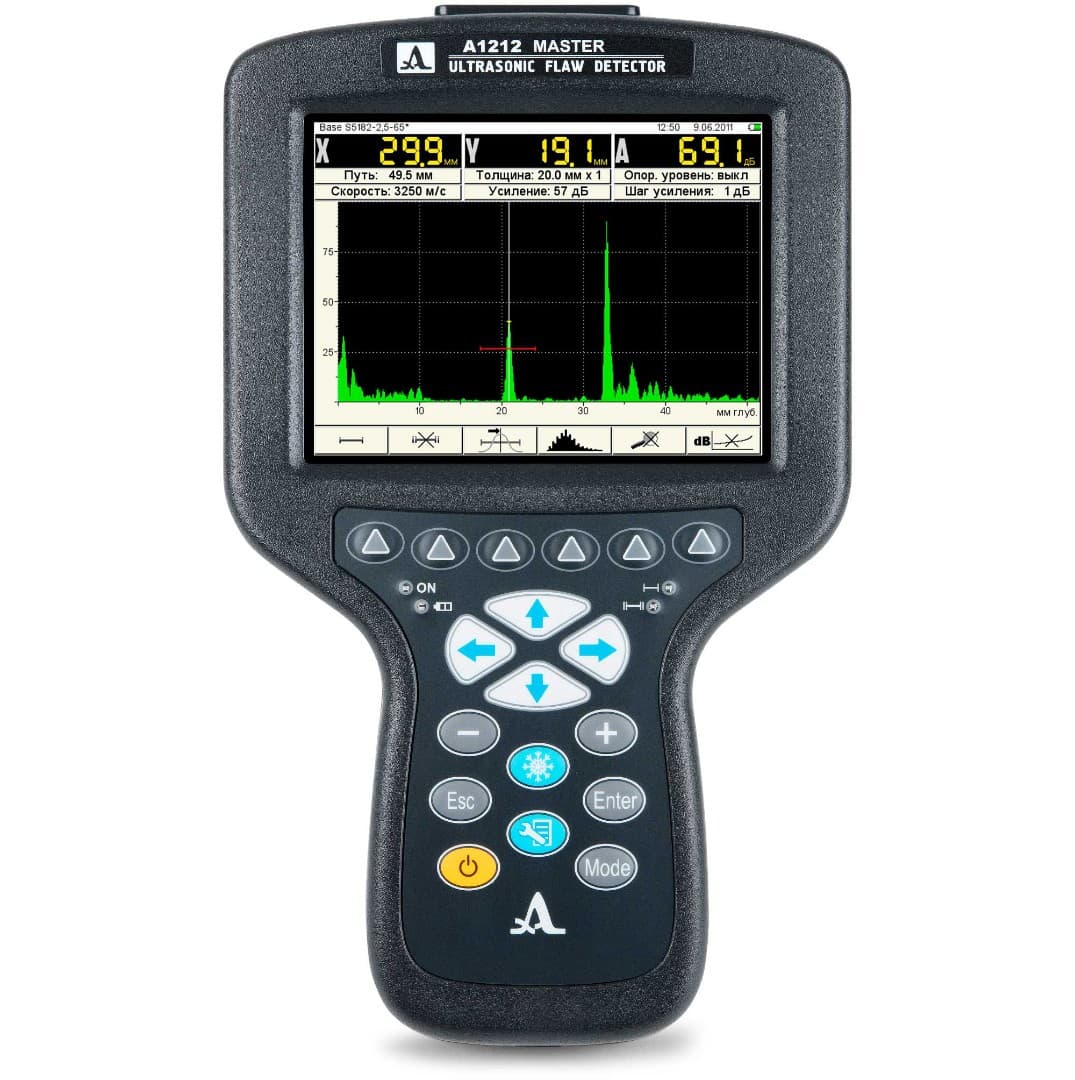

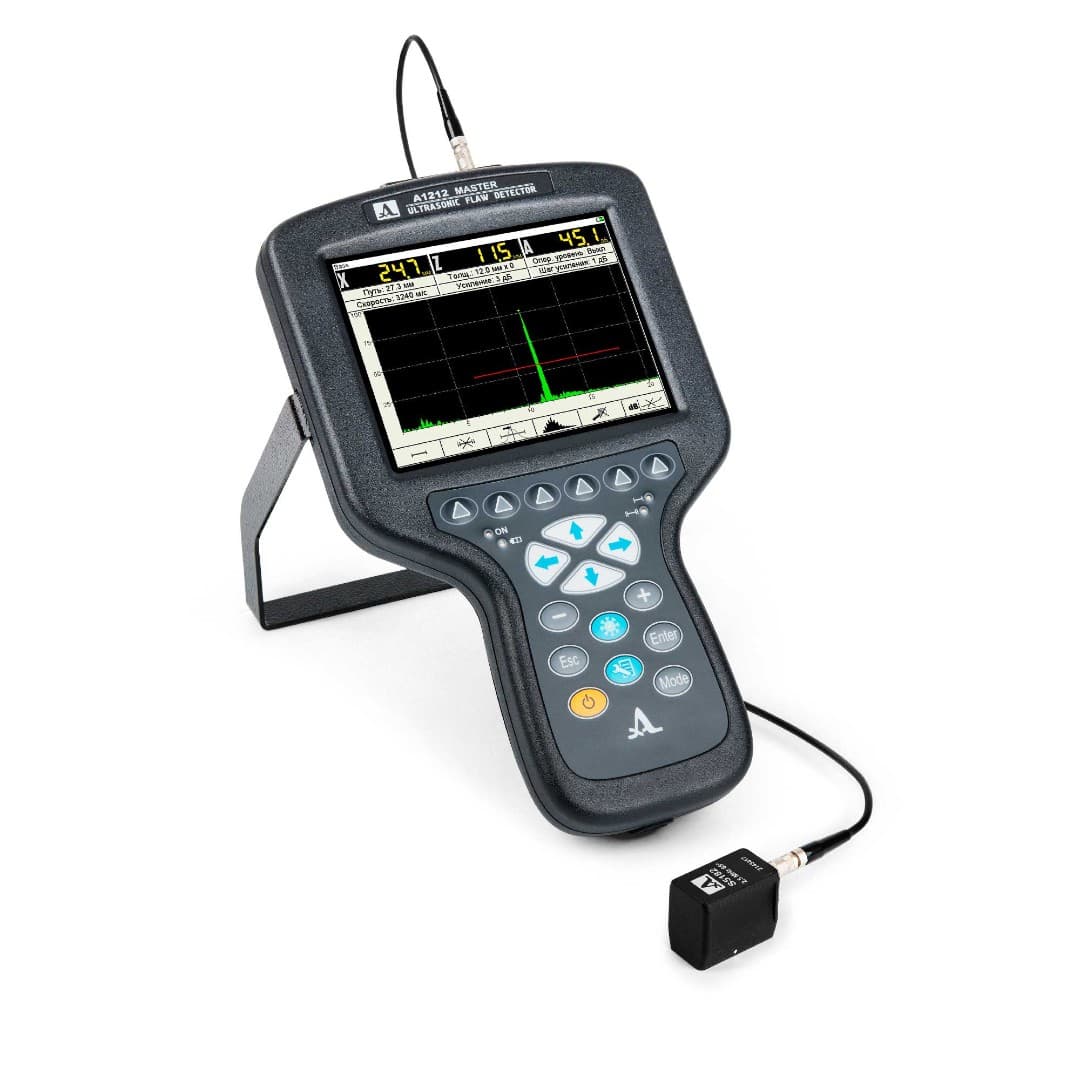

Ультразвуковой дефектоскоп А1212 MASTER
Код товара: 1029
Цена по запросу
Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Особенности
- Все возможности современного дефектоскопа в компактном корпусе
- Оптимален для работы в труднодоступных местах объекта
- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Вес прибора - 800 грамм вместе с аккумулятором
- Максимальное время непрерывной работы – 8 часов
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте
- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: «стоп-кадр», «электронная временная лупа»
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 9 ч |
| Диапазон рабочих температур | от -30 до +55ºC |
| Габаритные размеры электронного блока: | 260 х 157 х 43 мм |
| Масса с аккумулятором: | 800 г |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 3 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 4 | Преобразователь D1771 4.0A0D12CL | 1 |
| 5 | Преобразователь S3568 2.5A0D10CL | 1 |
| 6 | Преобразователь S5182 2.5A65D12CS | 1 |
| 7 | Преобразователь S5096 5.0A70D6CS | 1 |
| 8 | Сетевой адаптер с кабелем 220 B - 15 B | 1 |
| 9 | Кабель USB A - Micro B | 1 |
| 10 | Носитель с документацией и ПО | 1 |
| 11 | Калибровочный образец V2/25 | 1 |
| 12 | Планшет D12 | 1 |
| 13 | Чехол D12 | 1 |
| 14 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |

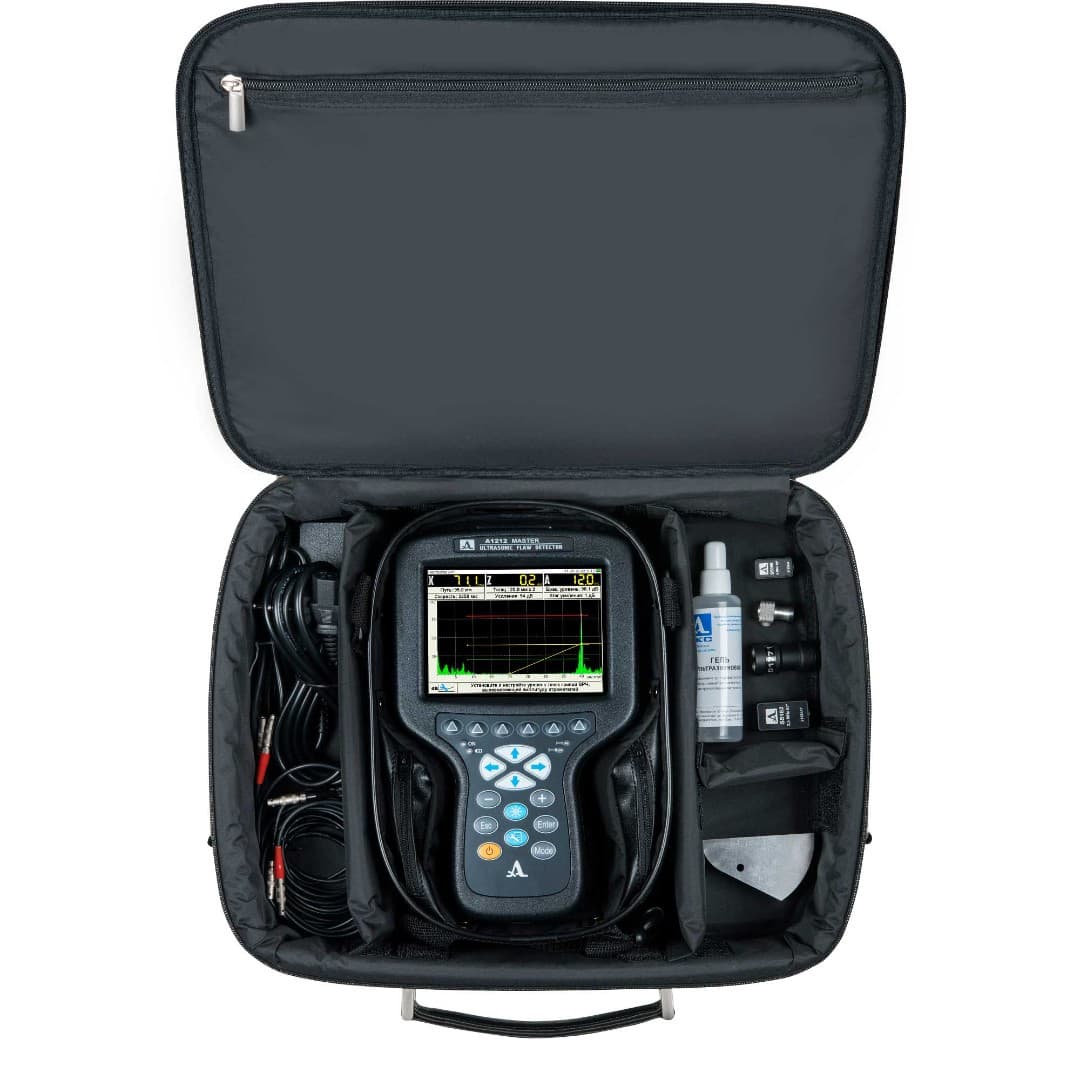

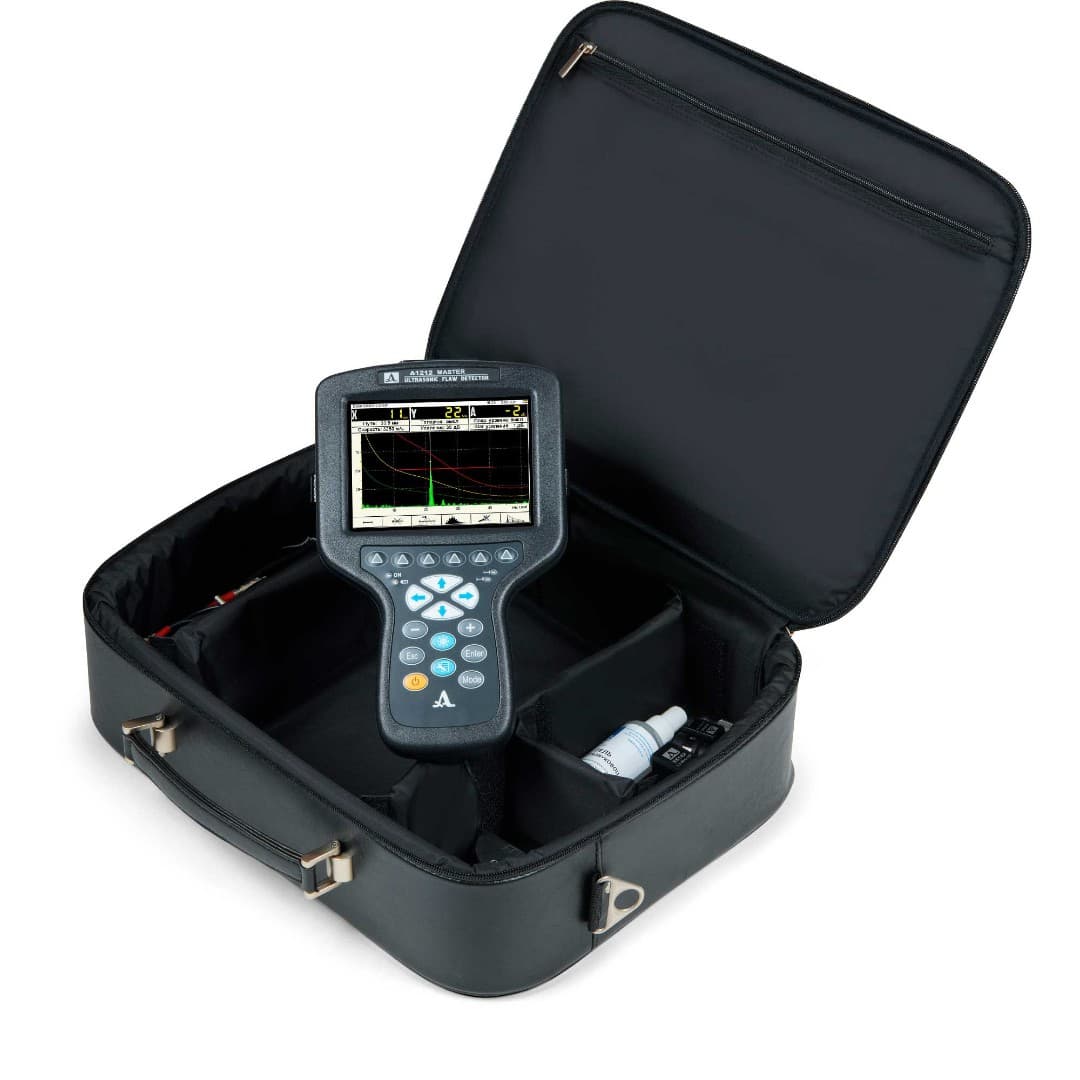

| 15 | Сумка E14 | 1 |
Руководство по эксплуатацииОписание
Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Особенности
- Все возможности современного дефектоскопа в компактном корпусе
- Оптимален для работы в труднодоступных местах объекта
- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Вес прибора - 800 грамм вместе с аккумулятором
- Максимальное время непрерывной работы – 8 часов
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте
- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: «стоп-кадр», «электронная временная лупа»
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
Характеристики
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 9 ч |
| Диапазон рабочих температур | от -30 до +55ºC |
| Габаритные размеры электронного блока: | 260 х 157 х 43 мм |
| Масса с аккумулятором: | 800 г |

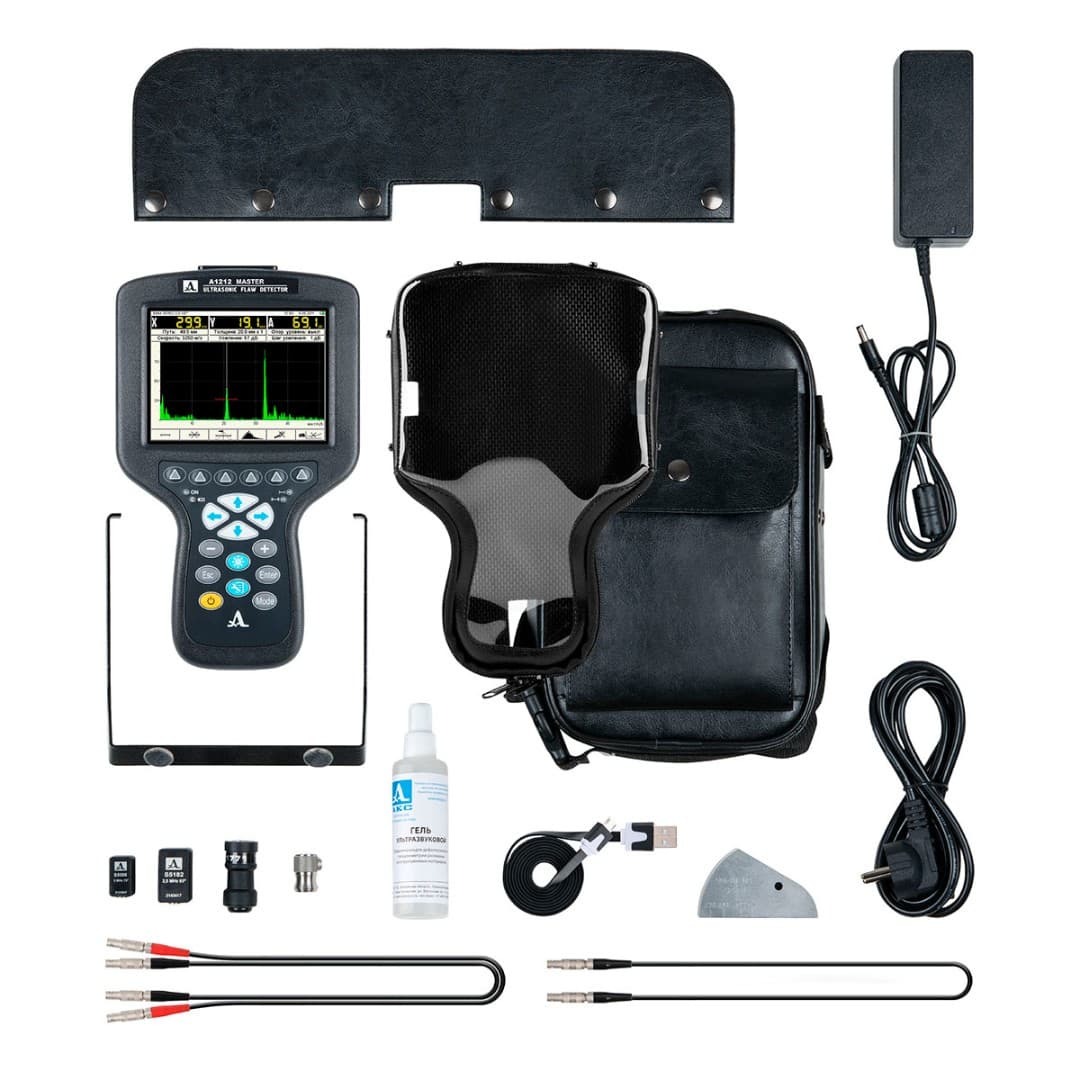

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 3 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 4 | Преобразователь D1771 4.0A0D12CL | 1 |
| 5 | Преобразователь S3568 2.5A0D10CL | 1 |
| 6 | Преобразователь S5182 2.5A65D12CS | 1 |
| 7 | Преобразователь S5096 5.0A70D6CS | 1 |
| 8 | Сетевой адаптер с кабелем 220 B - 15 B | 1 |
| 9 | Кабель USB A - Micro B | 1 |
| 10 | Носитель с документацией и ПО | 1 |
| 11 | Калибровочный образец V2/25 | 1 |
| 12 | Планшет D12 | 1 |
| 13 | Чехол D12 | 1 |
| 14 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |
| 15 | Сумка E14 | 1 |
Документы

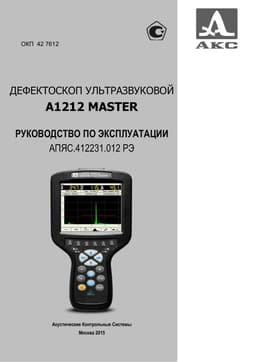

Руководство по эксплуатации
