Ультразвуковая установка A2030 PLIMUT
Код товара: 1055
Цена по запросу

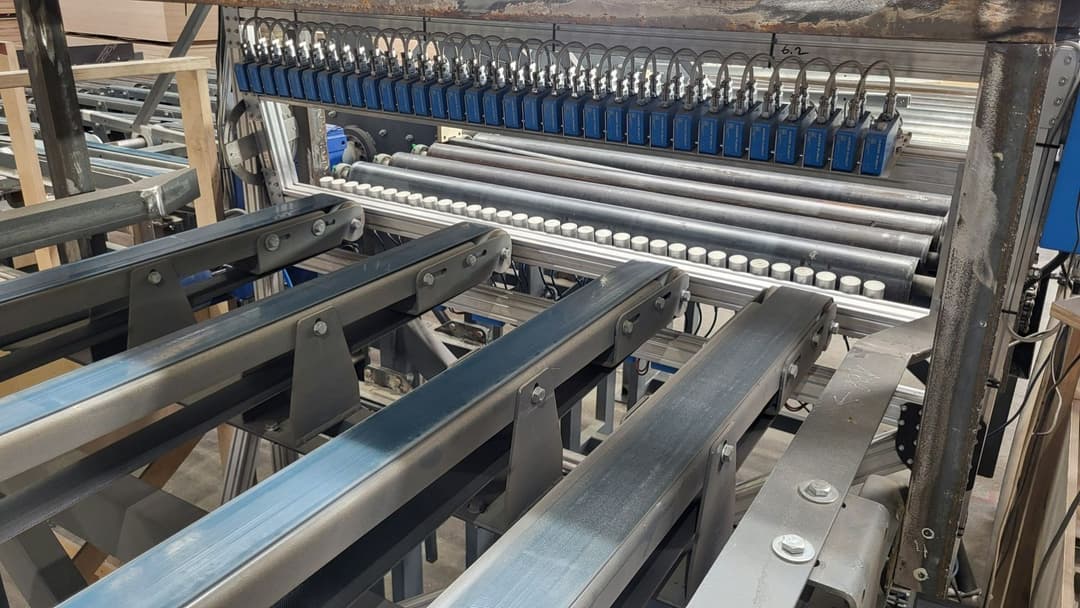

A2030 PLIMUT является 33 канальной ультразвуковой установкой, которая предназначена для контроля фанерных плит с целью поиска расслоений.

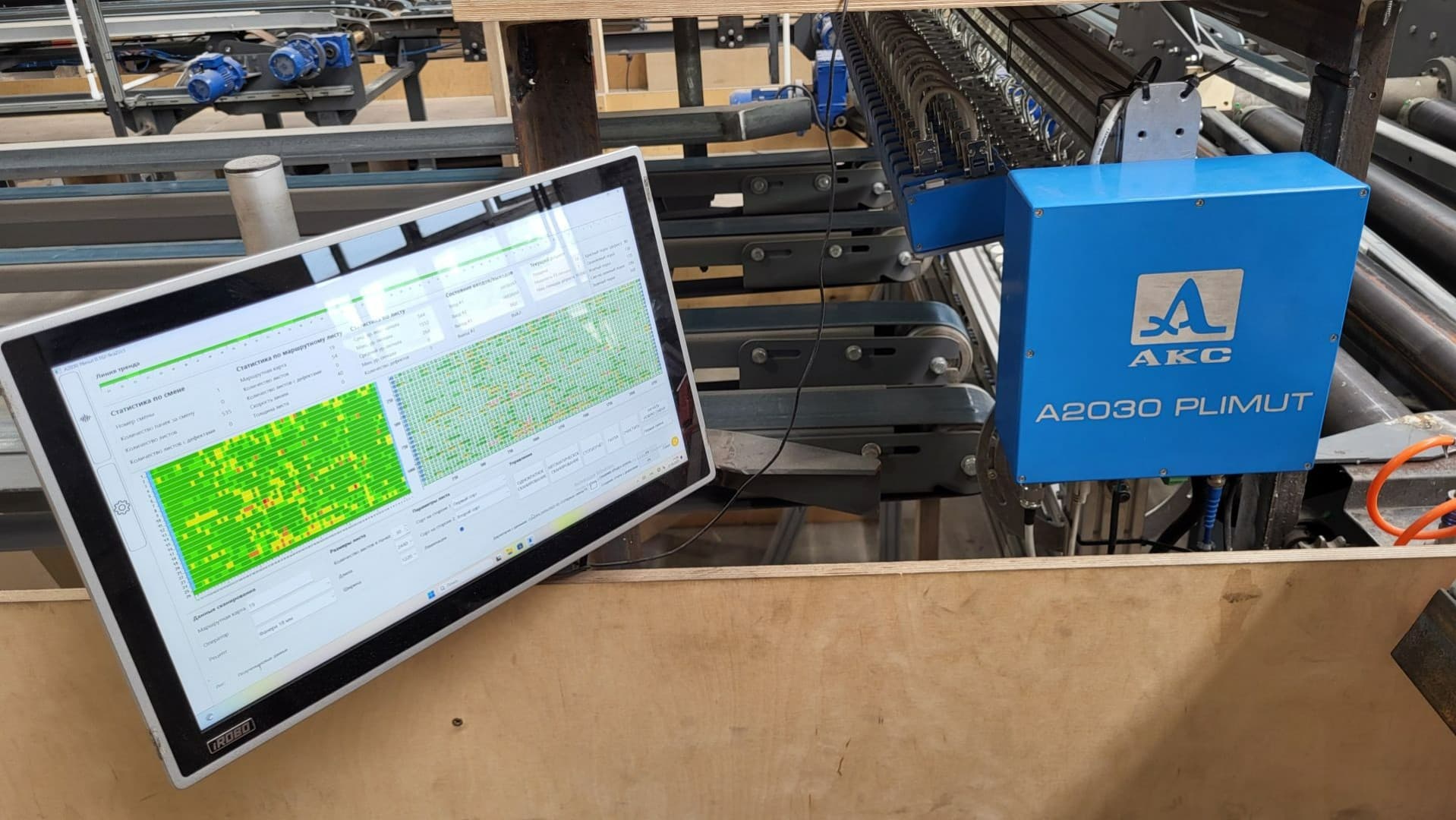

Специализированное программное обеспечение позволяет проводить автоматическую отбраковку изделий согласно заданной площади расслоения, а также устанавливать индивидуальные настройки работы под различные параметры листов.
Техническое решение, реализованное в установке, позволяет проводить дефектоскопию не только изделий из фанеры, но и выявлять несплошности в других композитных материалах, таких как углепластик, стеклопластик, сотовые панели и т.п.
Особенности

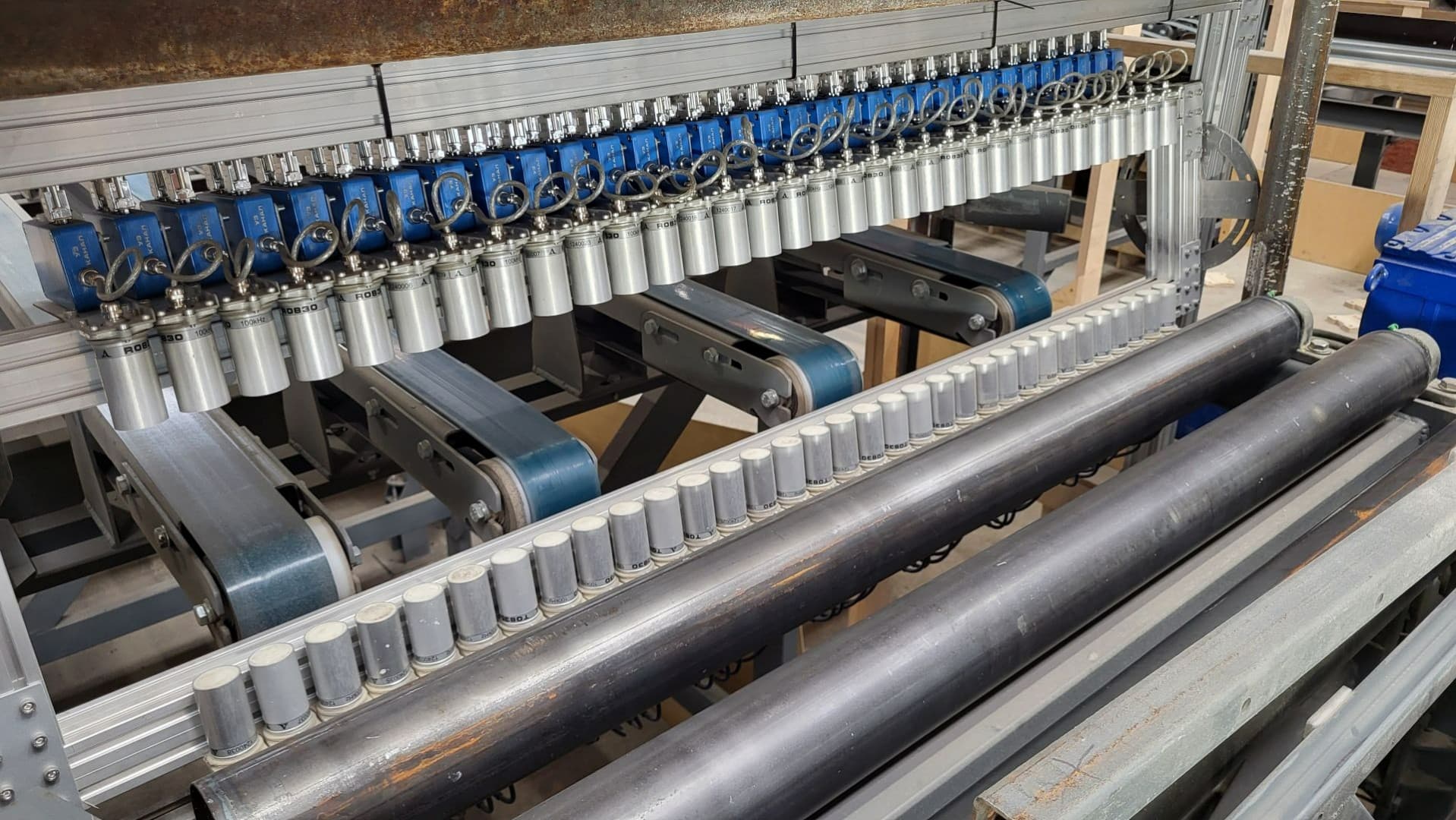

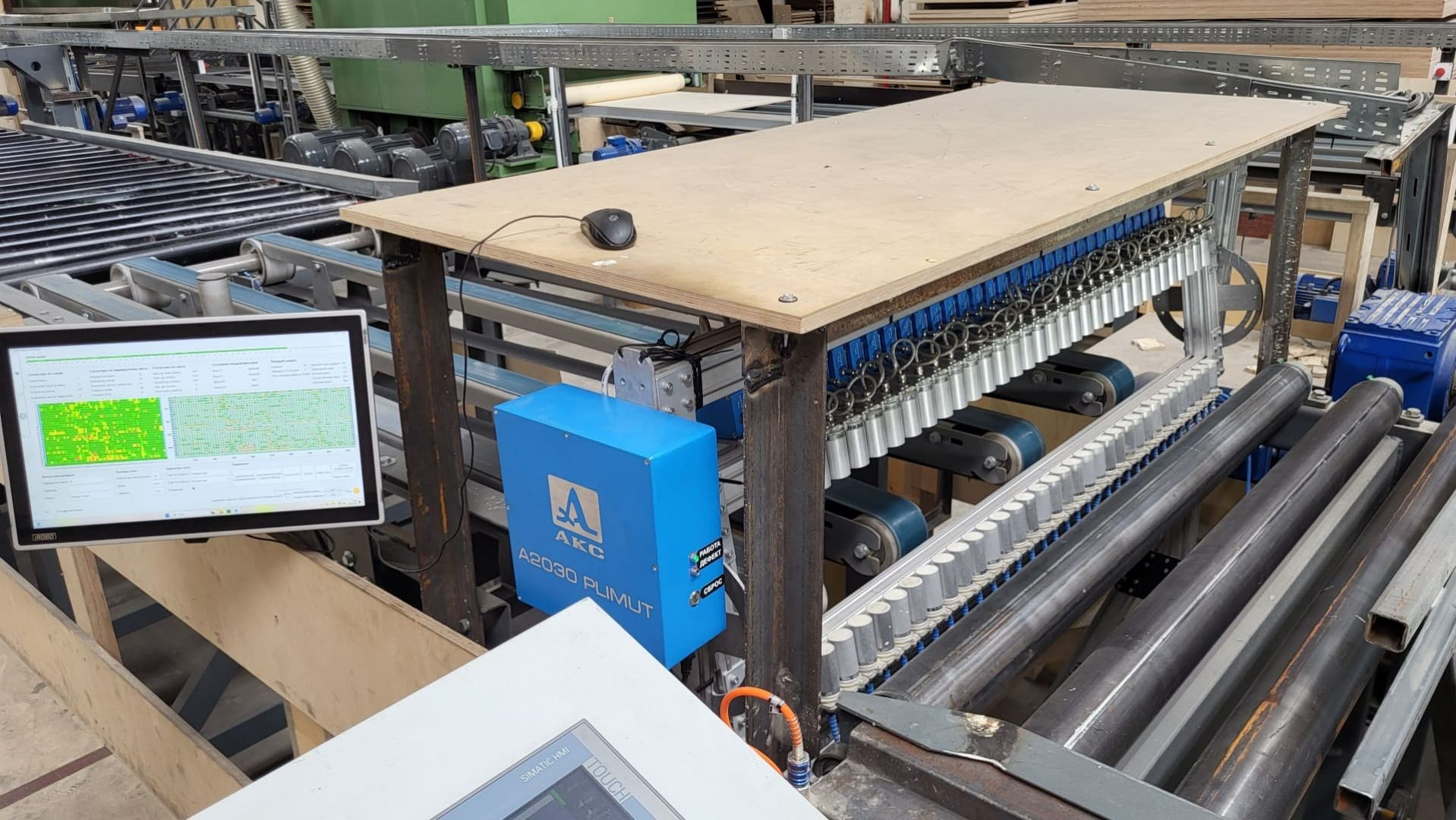

Основной принцип работы установки заключается в использовании специализированных бесконтактных низкочастотных ультразвуковых преобразователей частотой 100 кГц и применении теневого метода прозвучивания изделия через воздушный зазор.

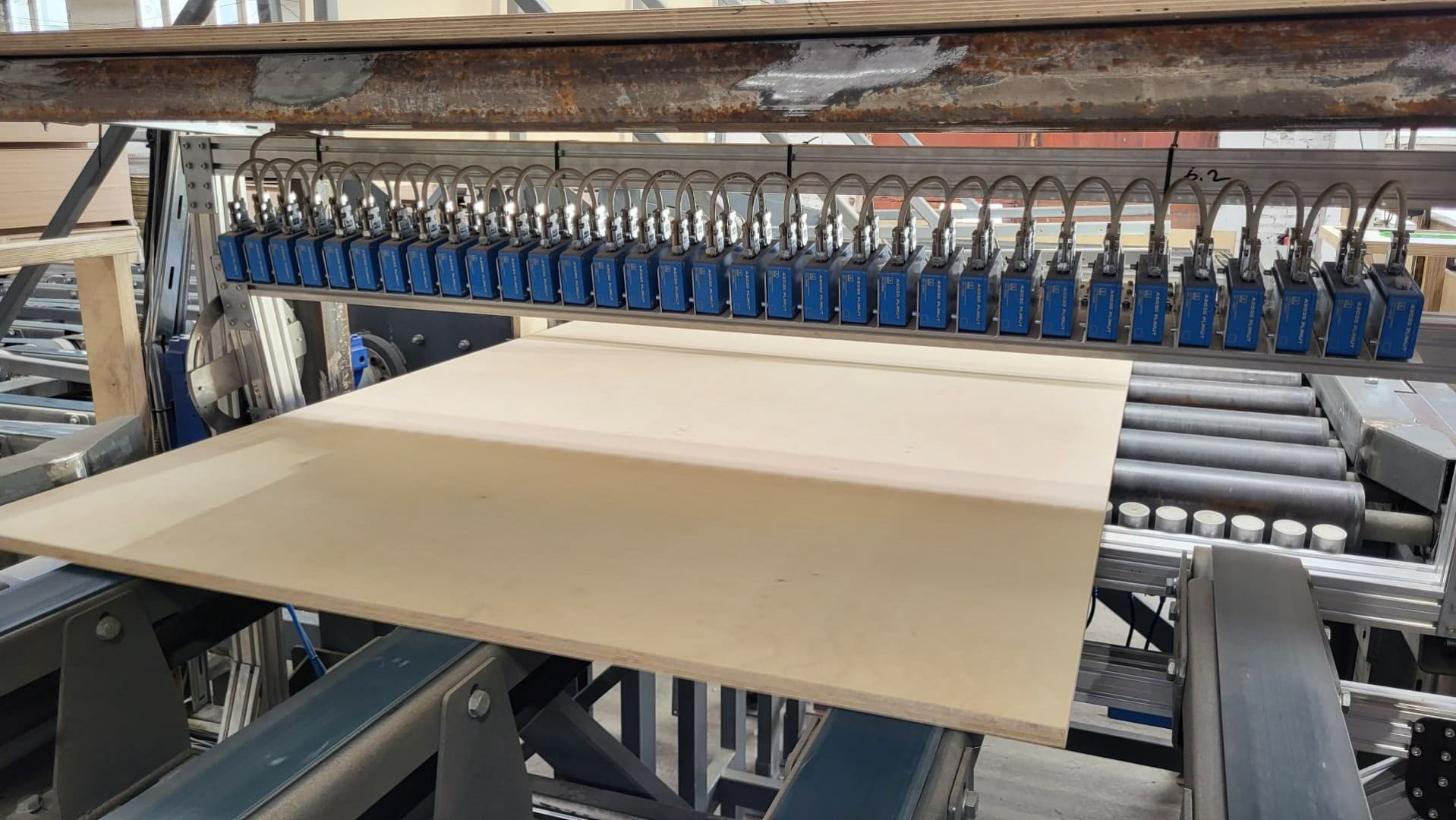

Максимальная ширина контролируемых фанерных плит составляет 1525 мм при максимальной толщине 40 мм. Ультразвуковой контроль проводится со скоростью до 40 м/мин с возможностью выявления дефектов с минимальным размером 50х50 мм.
| Параметр* | Значение |
| Рабочая частота контрольного канала, кГц | 100 |
| Количество каналов, шт. | 33 |
| Максимальная ширина контролируемого изделия, мм | 1525 |
| Размер минимально выявляемого дефекта, мм | 50x50 |
| Максимальная скорость контроля, м/мин | 40 |
| Максимальная толщина контролируемого изделия, мм | 40 |
*Возможно изменение параметров согласно техническому заданию заказчика
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Каркас для установки контрольных каналов | 1 |
| 2 | Контрольный канал | 33 |
| 3 | Блок управления | 1 |
| 4 | Персональный компьютер с установленным ПО | 1 |
| 5 | Источник бесперебойного питания | 1 |
| 6 | Комплект механических элементов | 1 |
Описание
A2030 PLIMUT является 33 канальной ультразвуковой установкой, которая предназначена для контроля фанерных плит с целью поиска расслоений.
Специализированное программное обеспечение позволяет проводить автоматическую отбраковку изделий согласно заданной площади расслоения, а также устанавливать индивидуальные настройки работы под различные параметры листов.
Техническое решение, реализованное в установке, позволяет проводить дефектоскопию не только изделий из фанеры, но и выявлять несплошности в других композитных материалах, таких как углепластик, стеклопластик, сотовые панели и т.п.
Особенности
Основной принцип работы установки заключается в использовании специализированных бесконтактных низкочастотных ультразвуковых преобразователей частотой 100 кГц и применении теневого метода прозвучивания изделия через воздушный зазор.
Максимальная ширина контролируемых фанерных плит составляет 1525 мм при максимальной толщине 40 мм. Ультразвуковой контроль проводится со скоростью до 40 м/мин с возможностью выявления дефектов с минимальным размером 50х50 мм.
Характеристики
| Параметр* | Значение |
| Рабочая частота контрольного канала, кГц | 100 |
| Количество каналов, шт. | 33 |
| Максимальная ширина контролируемого изделия, мм | 1525 |
| Размер минимально выявляемого дефекта, мм | 50x50 |
| Максимальная скорость контроля, м/мин | 40 |
| Максимальная толщина контролируемого изделия, мм | 40 |
*Возможно изменение параметров согласно техническому заданию заказчика
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Каркас для установки контрольных каналов | 1 |
| 2 | Контрольный канал | 33 |
| 3 | Блок управления | 1 |
| 4 | Персональный компьютер с установленным ПО | 1 |
| 5 | Источник бесперебойного питания | 1 |
| 6 | Комплект механических элементов | 1 |
