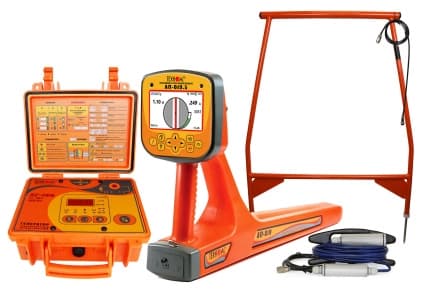

Трассоискатель с А-рамкой, обеспечивающий контроль состояния изоляции и локализацию мест короткого замыкания УСПЕХ АГ-309.50ЦК-СКИ
Код товара: 304
Цена по запросу
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) и локализации повреждений на них.
В составе комплекта приемник с возможностью сохранения GPS/ГЛОНАСС-координат в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации, а так же трассировочный генератор с дальностью работы до 5 км.
Назначение УСПЕХ АГ-309.50ЦК-СКИ
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Диагностика и локализация коротких замыканий.
- Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-019.5
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.5

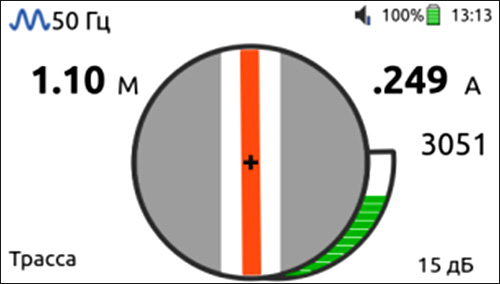

Режим «Трасса»

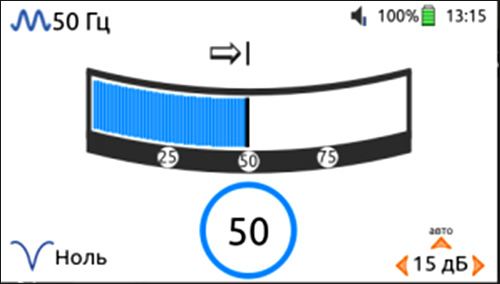

Режим «Ноль»

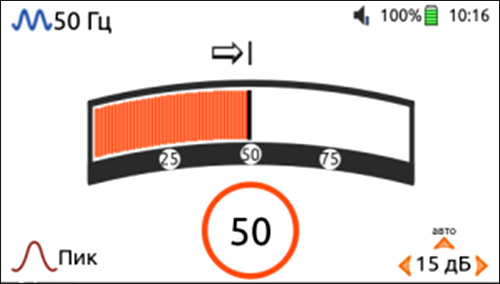

Режим «Пик»

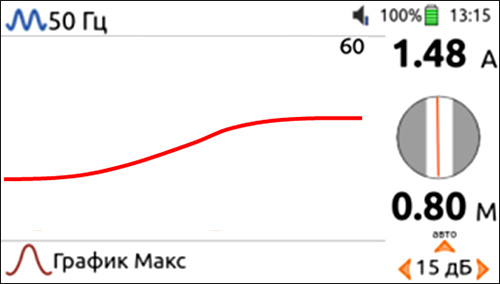

Режим «График Макс.»

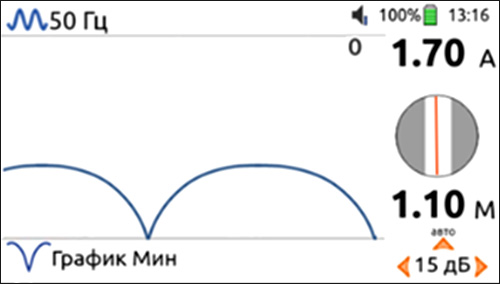

Режим «График Мин.»

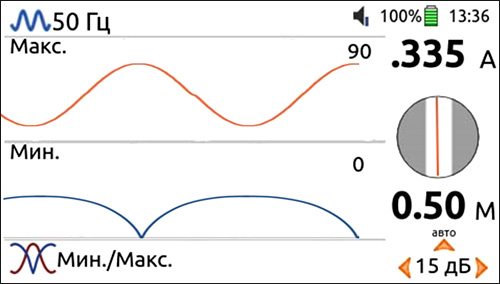

Режим «Мин./Макс.»

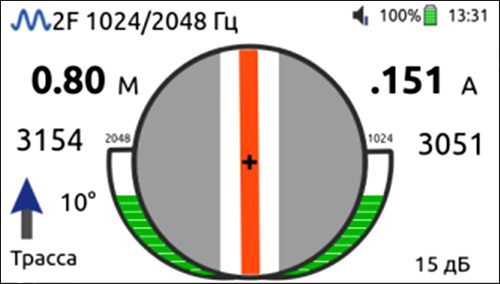

Режим «2F 1024/2048»
Рекомендуемые области применения трассоискателя УСПЕХ АГ-309.50ЦК-СКИ
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Особенности генератора АГ-108
Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).
Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:
- мощность в непрерывном режиме работы - 50 Вт;
- мощность в прерывистом режиме работы - 100 Вт;
- напряжение - 200 В;
- ток - 5 А.
В генераторе реализованы:
- частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
- ударный режим - генерация импульсов управления ударным механизмом;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.
Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:
- превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
- наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
- достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
- «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
- напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).

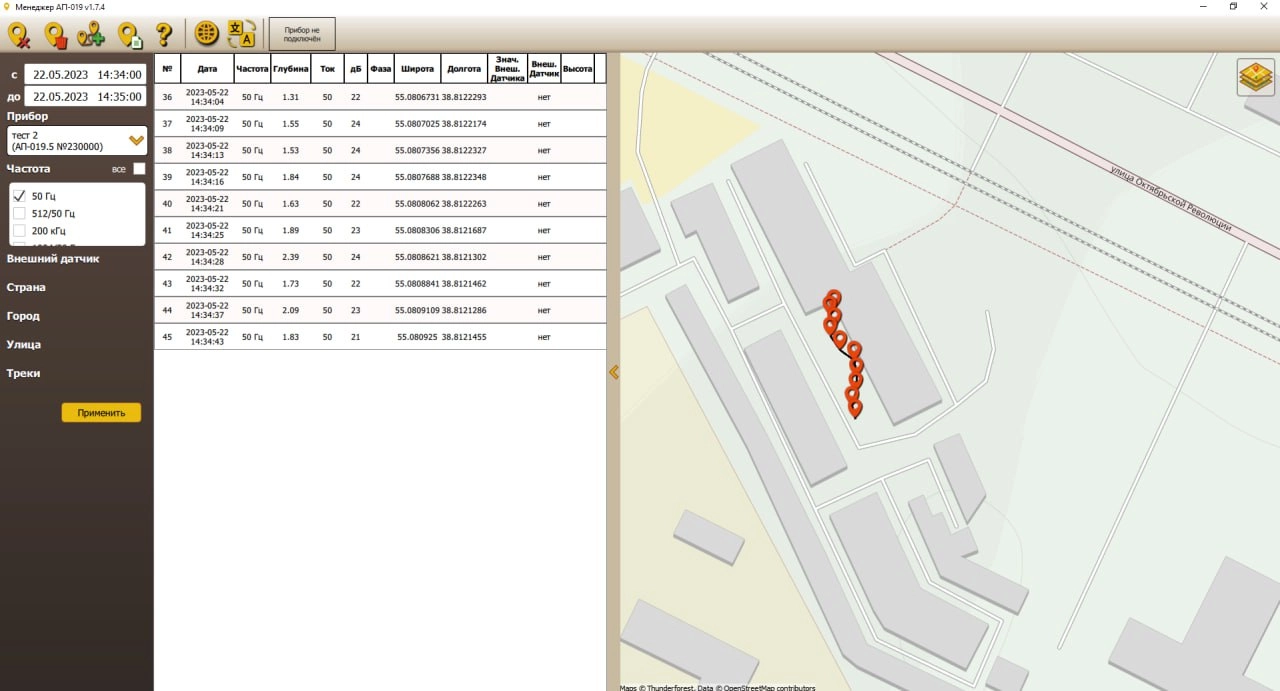

Программа Менеджер АП-019
1. Системные требования
Операционная система Windows 7/10/11 (32/64 Bit)
CPU Intel Core 2 Duo или Phenom II x4/x6 и выше
ОЗУ 2 GB
Место на жестком диске 500 МБ
2. Описание программы
Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1, АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека), а также экспорта в KML, CSV, XLSX и DXF форматы.
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Характеристики трассопоискового приемника АП-019.5L
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц |
| Режимы «Широкая полоса» | Электросети, ШП, Связь, 50..7 кГц |
| Двухчастотные режимы | 512 / 1024 кГц; 1024 / 2048 кГц |
| Режимы «Две трассы» | 512 / 50 Гц; 1024 / 50 Гц |
| «Своя» частота | Три редактируемые частоты из диапазона 51… 40000 Гц |
| Частота фильтра в режиме «Зонд» | 512 Гц; 8192 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | Не менее 500000 точек |
| Подключаемые внешние датчики | ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС» |
| Дальность связи при управлении генератором для АП-019.5L | До 1200 м при прямой видимости |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания | ± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А |
| Точность определения оси коммуникации | ± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | При работе с генераторами производства «ТЕХНО-АС» |
| Визуальная индикация | Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд» |
| Звуковая индикация | - Синтезированный звук с ЧМ; - Натуральный; - Звук нажатия кнопок; - Сигнал дефекта. |
| Источник питания | - Встроенный аккумулятор 12,8 А*ч; - Внешний источник 5 В, 3А (Power Bank). |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | Не менее 8 часов при яркости экрана 100 % |
| Температура эксплуатации / хранения | -30…60 / -30…60 °С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес, не более | 2,4 кг |
Характеристики трассировочного генератора АГ-108
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) | |
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
Характеристики датчика определителя дефектов коммуникаций ДОДК-117
| Параметр | Значение |
|---|---|
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2 | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, МОм | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника |
| Коэффициент усиления предварительного усилителя, дБ | 40 |
Характеристики датчика DKI-65
| Чувствительность, В | 0,3...1400 |
| Частотный диапазон чувствительности, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| Габариты, мм | 920х820х50 |
| Расстояние между электродами. мм | 750 |
| Длина электрода, мм | 30 |
| Длина кабеля, мм | 1200 |
| Вес не более, кг | 2 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.5 | 1 |
| 2 | Генератор трассировочный АГ-108 | 1 |
| 3 | Датчик контроля качества изоляции DKI-65 | 1 |
| 4 | Датчик определитель дефектов коммуникаций ДОДК-117 | 1 |
| 5 | Зарядное устройство HD-8992A | 1 |
| 6 | Кабель USB 2.0 AM mini USB | 1 |
| 7 | Устройство зарядное AG107.02.010 | 1 |
| 8 | Блок питания CD122 (18W) | 1 |
| 9 | Кабель выходной АГ120.02.050 | 1 |
| 10 | Кабель для заземления АГ105.02.020 | 1 |
| 11 | Контакт магнитный АГ120.02.090 | 2 |
| 12 | Кабель для подключения внешнего аккумулятора AG107.02.030 | 1 |
| 13 | Штырь заземления АГ110.02.004 | 2 |
| 14 | Сумка для приемника (чехол 53212) | 1 |
| 15 | Сумка для комплекта (чехол 53222) | 1 |
| 16 | Руководство по эксплуатации | 2 |
| 17 | Паспорт на комплект | 1 |
Руководство по эксплуатации генератора трассировочного АГ-108

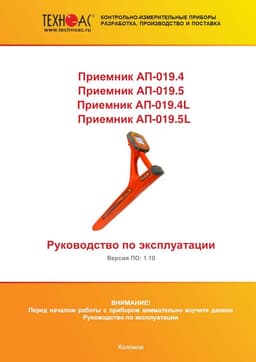

Руководство по эксплуатации приемника АП-019.4(5, 4L, 5L)Описание
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) и локализации повреждений на них.
В составе комплекта приемник с возможностью сохранения GPS/ГЛОНАСС-координат в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации, а так же трассировочный генератор с дальностью работы до 5 км.
Назначение УСПЕХ АГ-309.50ЦК-СКИ
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Диагностика и локализация коротких замыканий.
- Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-019.5
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.5
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения трассоискателя УСПЕХ АГ-309.50ЦК-СКИ
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Особенности генератора АГ-108
Прибор генерирует синусоидальный ток для трассировки кабелей и металлических трубопроводов при электромагнитном методе трассопоиска, двухчастотные сигналы для дефектоскопии и определения направления тока, импульсы управления ударным механизмом при акустическом методе трассопоиска (трассировка металлических и НЕМЕТАЛЛИЧЕСКИХ трубопроводов).
Генератор имеет встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Главной отличительной особенностью являются небольшие масса (не более 3,8 кг) и габариты устройства (250х220х120 мм) при высоких выходных параметрах:
- мощность в непрерывном режиме работы - 50 Вт;
- мощность в прерывистом режиме работы - 100 Вт;
- напряжение - 200 В;
- ток - 5 А.
В генераторе реализованы:
- частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотные режимы генерации: «1 кГц и 2 кГц», «1 кГц и 8 кГц»);
- ударный режим - генерация импульсов управления ударным механизмом;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;
- возможность подключения внешней передающей антенны и индукционных клещей;
- цифровой четырехразрядный индикатор, отображающий значения параметров и режимов и реализующий «МУЛЬТИМЕТР» выходных параметров: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Степень защиты корпуса IP65, допустимый диапазон температур окружающей среды при эксплуатации от -30 до +60°С.
Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:
- превышение допустимого напряжения внешнего питания >15,7 В (включается кратковременное аудиовизуальное оповещение, и происходит автовыключение);
- наличие в режиме «стоп» на выходе генератора «потенциально вредоносного» напряжения (включается аудиовизуальное оповещение, и блокируются все выходные устройства прибора кроме «вольтметра»);
- достижение на выходе генератора напряжения «порога безопасности» 42 В (включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается до специального разрешения «от оператора»);
- «короткое замыкание» на выходе (в процессе автосогласования происходит автовыключение, а в «установившемся режиме» - повторное автосогласование);
- напряжение на выходе при отсутствии генерации (мигает индикатор «U, В», звучит «тревожный» сигнал «сирена», генерация блокируется).
Программа Менеджер АП-019
1. Системные требования
Операционная система Windows 7/10/11 (32/64 Bit)
CPU Intel Core 2 Duo или Phenom II x4/x6 и выше
ОЗУ 2 GB
Место на жестком диске 500 МБ
2. Описание программы
Программа предназначена для считывания сохраненных точек с приборов АП-019 (кроме АП-019.1, АП-019.4), отображения их на карте, редактирования взаимосвязи между точками (построения трека), а также экспорта в KML, CSV, XLSX и DXF форматы.
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Характеристики
Характеристики трассопоискового приемника АП-019.5L
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц |
| Режимы «Широкая полоса» | Электросети, ШП, Связь, 50..7 кГц |
| Двухчастотные режимы | 512 / 1024 кГц; 1024 / 2048 кГц |
| Режимы «Две трассы» | 512 / 50 Гц; 1024 / 50 Гц |
| «Своя» частота | Три редактируемые частоты из диапазона 51… 40000 Гц |
| Частота фильтра в режиме «Зонд» | 512 Гц; 8192 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | Не менее 500000 точек |
| Подключаемые внешние датчики | ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС» |
| Дальность связи при управлении генератором для АП-019.5L | До 1200 м при прямой видимости |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания | ± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | 0,001....50,00 А |
| Точность определения оси коммуникации | ± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | При работе с генераторами производства «ТЕХНО-АС» |
| Визуальная индикация | Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала», «Зонд» |
| Звуковая индикация | - Синтезированный звук с ЧМ; - Натуральный; - Звук нажатия кнопок; - Сигнал дефекта. |
| Источник питания | - Встроенный аккумулятор 12,8 А*ч; - Внешний источник 5 В, 3А (Power Bank). |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | Не менее 8 часов при яркости экрана 100 % |
| Температура эксплуатации / хранения | -30…60 / -30…60 °С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес, не более | 2,4 кг |
Характеристики трассировочного генератора АГ-108
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) | |
| - двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) | |
| «Ударный» режим | - «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
Характеристики датчика определителя дефектов коммуникаций ДОДК-117
| Параметр | Значение |
|---|---|
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2 | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, МОм | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника |
| Коэффициент усиления предварительного усилителя, дБ | 40 |
Характеристики датчика DKI-65
| Чувствительность, В | 0,3...1400 |
| Частотный диапазон чувствительности, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| Габариты, мм | 920х820х50 |
| Расстояние между электродами. мм | 750 |
| Длина электрода, мм | 30 |
| Длина кабеля, мм | 1200 |
| Вес не более, кг | 2 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.5 | 1 |
| 2 | Генератор трассировочный АГ-108 | 1 |
| 3 | Датчик контроля качества изоляции DKI-65 | 1 |
| 4 | Датчик определитель дефектов коммуникаций ДОДК-117 | 1 |
| 5 | Зарядное устройство HD-8992A | 1 |
| 6 | Кабель USB 2.0 AM mini USB | 1 |
| 7 | Устройство зарядное AG107.02.010 | 1 |
| 8 | Блок питания CD122 (18W) | 1 |
| 9 | Кабель выходной АГ120.02.050 | 1 |
| 10 | Кабель для заземления АГ105.02.020 | 1 |
| 11 | Контакт магнитный АГ120.02.090 | 2 |
| 12 | Кабель для подключения внешнего аккумулятора AG107.02.030 | 1 |
| 13 | Штырь заземления АГ110.02.004 | 2 |
| 14 | Сумка для приемника (чехол 53212) | 1 |
| 15 | Сумка для комплекта (чехол 53222) | 1 |
| 16 | Руководство по эксплуатации | 2 |
| 17 | Паспорт на комплект | 1 |
Документы
Руководство по эксплуатации генератора трассировочного АГ-108Руководство по эксплуатации приемника АП-019.4(5, 4L, 5L)
