ТрансАУРА
Код товара: 415
Цена по запросу
Регистратор аварийных событий "ТрансАУРА" построен на базе промышленного компьютера. По схемным решениям, встроенному программному обеспечению и функциям регистратор аналогичен регистраторам типа АУРА.
Конструкция

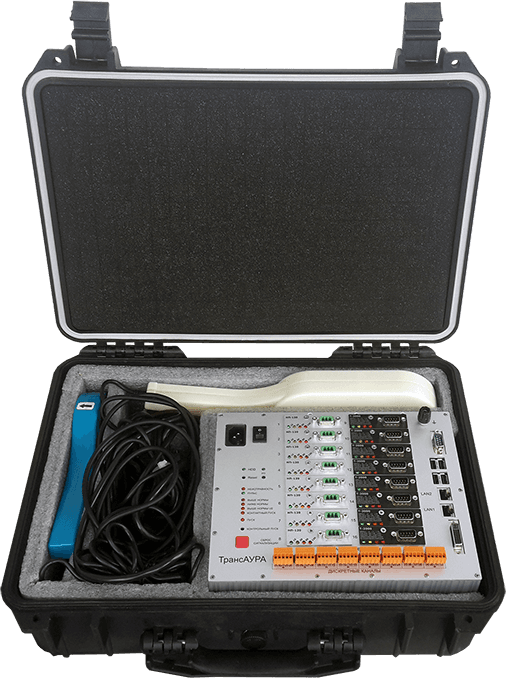

Регистратор выполнен в виде единого модуля, установленного в чемодан. Чемодан имеет отсеки для укладки измерительных кабелей и токовых клещей. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. Регистратор обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей.
Регистратор выполнен в виде единого модуля, установленного в чемодан. Чемодан имеет отсеки для укладки измерительных кабелей и токовых клещей. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. Регистратор обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей.
Технические данные регистратора:
- Число аналоговых каналов: 2…16
- Число дискретных каналов: 32
- Частота дискретизации каналов: 20…320 точ./пер (1000…64000 Гц) – для 16 каналов, 20…1280 точ./пер – для 4 каналов
- Разрядность АЦП: 12
- Пусковые: любой аналоговый или дискретный канал, расчётный U2
- Питание: =220 В, ~220/127 В
- Дисковый накопитель: Flash-диск не менее 240 ГБ
- Связь: Ethernet 10/100/1000 Мбит
- Обслуживание: с переносного или персонального компьютера по сети.
Регистратор аварийных событий "ТрансАУРА" внесён в Государственный реестр средств измерений. Регистрационный номер 72492-18.
Технические данные преобразователей:
Ток входной цепи дискретного канала от 2 до 10 мА при сопротивлении линии связи до 500 Ом. Напряжение гальванической развязки 3000 В. Питание дискретных каналов производится от гальванически развязанного источника питания 24 В.
| Тип | Пределы (программная установка) | |||
|---|---|---|---|---|
| Преобразователь тока Т-2000 | ~1 А | ~2 А | ~5 А | ~10 А |
| ~10 А | ~20 А | ~50 А | ~100 А | |
| ~20 А | ~40 А | ~100 А | ~200 А | |
| ~100 А | ~200 А | ~500 А | ~1000 А | |
| ~200 А | ~400 А | ~1000 А | ~2000 А | |
| Преобразователь постоянного и переменного напряжения Н-0.6 | =0,105 В | =0,21 В | =0,42В | =0,84 В |
| ~0,075 В | ~0,15 В | ~0,3 В | ~0,6 В | |
| Преобразователь постоянного и переменного напряжения Н-120 | =21 В | =42 В | =84 В | =168 В |
| ~15 В | ~30 В | ~60 В | ~120 В | |
| Преобразователь постоянного и переменного напряжения Н-250 | =43,75 В | =87,5 В | =175 В | =350 В |
| ~31,25 В | ~62,5 В | ~125 В | ~250 В | |
| Преобразователь переменного напряжения НП-120 | ~15 В | ~30 В | ~60 В | ~120 В |
Вес: 16 кг.
Габаритные и установочные размеры ТрансАУРА
По дополнительному заказу потребителя могут быть поставлены:
- персональный компьютер или ноутбук;
- сотовый, радио или DSL модем;
- дополнительные преобразователи (всего в регистратор может быть установлено 16 преобразователей);
- дополнительные токовые клещи на 10А, 100А, 200А, 1000А, 2000А.
Лист заказа на регистратор ТрансАУРА
Количество регистраторов __________
Комплект входных преобразователей: (для каждого регистратора)
| № п.п. | Тип преобразователя | Количество |
|---|---|---|
Заказ составил _____________________________________________
(Подпись) / (Расшифровка подписи)
(Дата)
| № п.п. | Тип преобразователя | Количество |
|---|---|---|
| 1 | Н-0.6 | 4 |
| 2 | Н-120 | 4 |
| 3 | Т-2000 (100 А) + токовые клещи | 4 |
| 4 | Т-2000 (200 А) + токовые клещи | 4 |
Руководство по эксплуатации ТрансАУРАОписание
Регистратор аварийных событий "ТрансАУРА" построен на базе промышленного компьютера. По схемным решениям, встроенному программному обеспечению и функциям регистратор аналогичен регистраторам типа АУРА.
Конструкция
Регистратор выполнен в виде единого модуля, установленного в чемодан. Чемодан имеет отсеки для укладки измерительных кабелей и токовых клещей. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. Регистратор обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей.
Регистратор выполнен в виде единого модуля, установленного в чемодан. Чемодан имеет отсеки для укладки измерительных кабелей и токовых клещей. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. Регистратор обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей.
Характеристики
Технические данные регистратора:
- Число аналоговых каналов: 2…16
- Число дискретных каналов: 32
- Частота дискретизации каналов: 20…320 точ./пер (1000…64000 Гц) – для 16 каналов, 20…1280 точ./пер – для 4 каналов
- Разрядность АЦП: 12
- Пусковые: любой аналоговый или дискретный канал, расчётный U2
- Питание: =220 В, ~220/127 В
- Дисковый накопитель: Flash-диск не менее 240 ГБ
- Связь: Ethernet 10/100/1000 Мбит
- Обслуживание: с переносного или персонального компьютера по сети.
Регистратор аварийных событий "ТрансАУРА" внесён в Государственный реестр средств измерений. Регистрационный номер 72492-18.
Технические данные преобразователей:
Ток входной цепи дискретного канала от 2 до 10 мА при сопротивлении линии связи до 500 Ом. Напряжение гальванической развязки 3000 В. Питание дискретных каналов производится от гальванически развязанного источника питания 24 В.
| Тип | Пределы (программная установка) | |||
|---|---|---|---|---|
| Преобразователь тока Т-2000 | ~1 А | ~2 А | ~5 А | ~10 А |
| ~10 А | ~20 А | ~50 А | ~100 А | |
| ~20 А | ~40 А | ~100 А | ~200 А | |
| ~100 А | ~200 А | ~500 А | ~1000 А | |
| ~200 А | ~400 А | ~1000 А | ~2000 А | |
| Преобразователь постоянного и переменного напряжения Н-0.6 | =0,105 В | =0,21 В | =0,42В | =0,84 В |
| ~0,075 В | ~0,15 В | ~0,3 В | ~0,6 В | |
| Преобразователь постоянного и переменного напряжения Н-120 | =21 В | =42 В | =84 В | =168 В |
| ~15 В | ~30 В | ~60 В | ~120 В | |
| Преобразователь постоянного и переменного напряжения Н-250 | =43,75 В | =87,5 В | =175 В | =350 В |
| ~31,25 В | ~62,5 В | ~125 В | ~250 В | |
| Преобразователь переменного напряжения НП-120 | ~15 В | ~30 В | ~60 В | ~120 В |
Вес: 16 кг.
Габаритные и установочные размеры ТрансАУРА
По дополнительному заказу потребителя могут быть поставлены:
- персональный компьютер или ноутбук;
- сотовый, радио или DSL модем;
- дополнительные преобразователи (всего в регистратор может быть установлено 16 преобразователей);
- дополнительные токовые клещи на 10А, 100А, 200А, 1000А, 2000А.
Лист заказа на регистратор ТрансАУРА
Количество регистраторов __________
Комплект входных преобразователей: (для каждого регистратора)
| № п.п. | Тип преобразователя | Количество |
|---|---|---|
Заказ составил _____________________________________________
(Подпись) / (Расшифровка подписи)
(Дата)
| № п.п. | Тип преобразователя | Количество |
|---|---|---|
| 1 | Н-0.6 | 4 |
| 2 | Н-120 | 4 |
| 3 | Т-2000 (100 А) + токовые клещи | 4 |
| 4 | Т-2000 (200 А) + токовые клещи | 4 |
