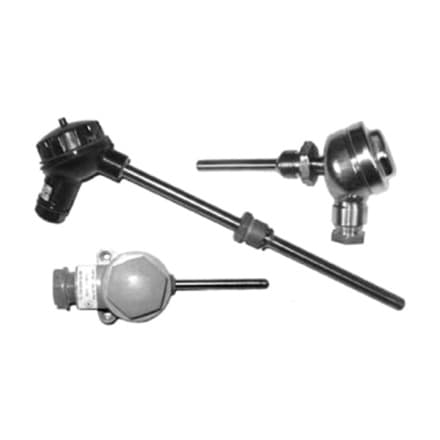

Термопреобразователи сопротивления с коммутационной головкой ТС005
Код товара: 508
Цена по запросу
Назначение
Термопреобразователи сопротивления предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.
Схема соединений внутренних проводников
Модификация и конструктивное исполнение
* - Для термопреобразователей с НСХ 100П и Pt100 указанный диапазон температур обеспечивается только с металлическими коммутационными головками. При пластмассовых коммутационных головках рабочая температура указанных ТС не превышает 400°С.
Условное обозначение
Примеры записи при заказе и в документации другой продукции в которой ТС могут быть применены:
- преобразователь сопротивления одинарный, модификация корпуса 035, НСХ преобразования 100П, класс А, четырехпроводная схема соединения внутренних проводников и длина погружаемой части 320 мм.
«Термопреобразователь сопротивления ТС035-100П.A3.320, ТУ4211-001-18121253-95»;
- преобразователь сопротивления двойной, модификация корпуса 065, НСХ преобразования 50М, класс В, трехпроводная схема соединения внутренних проводников и длина погружаемой части 250 мм.
«Термопреобразователь сопротивления 2ТС065-50М.В3.250, ТУ4211-001-18121253-95».
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика | 50М; 100М; 50П; 100П; Pt100; Pt500; Pt1000 |
| Класс допуска | А; В; С |
| Рабочий диапазон измеряемых температур, °С: | |
| с НСХ 50М, 100М | -50...+180 |
| с НСХ 50П, 100П, Pt100 | -50...+500 |
| Количество элементов в изделии, шт. | 1 или 2 |
| Защищенность от воздействия пыли и воды по ГОСТ 14254 | IP54 |
| Группа климатического исполнения по ГОСТ 52931 | Д2 и Р2 |
| Материал защитной арматуры | 12Х18Н10Т |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | вибропрочные, группа исполнения N3 |
| Исполнение термопреобразователей | Показатель тепловой инерции, сек, не более | Условное давление МПа, не более |
|---|---|---|
| ТС015, ТС025 | 30 | - |
| ТС035...ТС085, ТС105 | 10 | |
| ТС095 | 0,16 | |
| ТС115 | 10 | 16 |
| ТС125 | 20 | - |
| ТС145 | 10 | 0,63 |
