Термометр манометрический, конденсационный, показывающий сигнализирующий ТКП-160Сг-М3
Код товара: 50
Цена по запросу
ТКП-160Сг-М3 - новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2.
Благодаря применению новых технологий изготовления деталей, нам удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.
ТКП-160Сг-М3:
• Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма.
• Сигнализирующее устройство на микропереключателях.
• Разрывная мощность контактов 50ВА.
• Масса измерительной части 1,0 кг.
• Гарантия производителя 60 месяцев.
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
| Пределы измерений, °С | -25…+75 | 0…120 | 100…200 | 200…300 |
| Заполнитель термосистемы | хладон 22 | метил хлористый | ацетон | толуол |
| Класс точности | 1,5; 2,5 | |||
| Длина соединительного капилляра, м | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25 | |||
| Глубина погружения термобаллона, мм | 125*; 160; 200; 250; 315; 400; 500 | |||
| Диаметр термобаллона, мм | 12*; 14*; 16 | 16 | ||
| Материал термобаллона | латунь ЛС-59, нерж.сталь* | нерж.сталь | ||
| Вид защитной оболочки капилляра | А - медная, Б - полиэтиленовая | А - медная | ||
| Разрывная мощность контактов сигнализирующего устройства, ВА | 50 | |||
| Климатическое исполнение по ГОСТ 15150 | УХЛ2, Т2, ТВ3 | |||
| Напряжение внешних коммутируемых цепей переменного тока, В | 220В/50Гц для исполнений УХЛ2, Т2 | |||
| 250В/60Гц для исполнения ТВ3 | ||||
| Степень пылевлагозащиты | IP43 | |||
| Группа виброустойчивости | L3 по ГОСТ P 52931-2008 | |||
| Межповерочный интервал | 1 год | |||
| Гарантийный срок эксплуатации | 60 месяцев | |||
| Срок службы, не менее | 10 лет | |||
* Специсполнение, термобаллоны приборов глубиной погружения 125 мм (исполнение только диаметром 16 мм), а также термобаллоны диаметрами 12 мм и 14 мм изготавливаются только из нерж. стали
По устойчивости к механическим воздействиям термометры относятся к группе L3 по ГОСТ P 52931-2008.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.
Межповерочный интервал – 1 год.
Выпускаются по СНИЦ.405 153.008 ТУ
Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

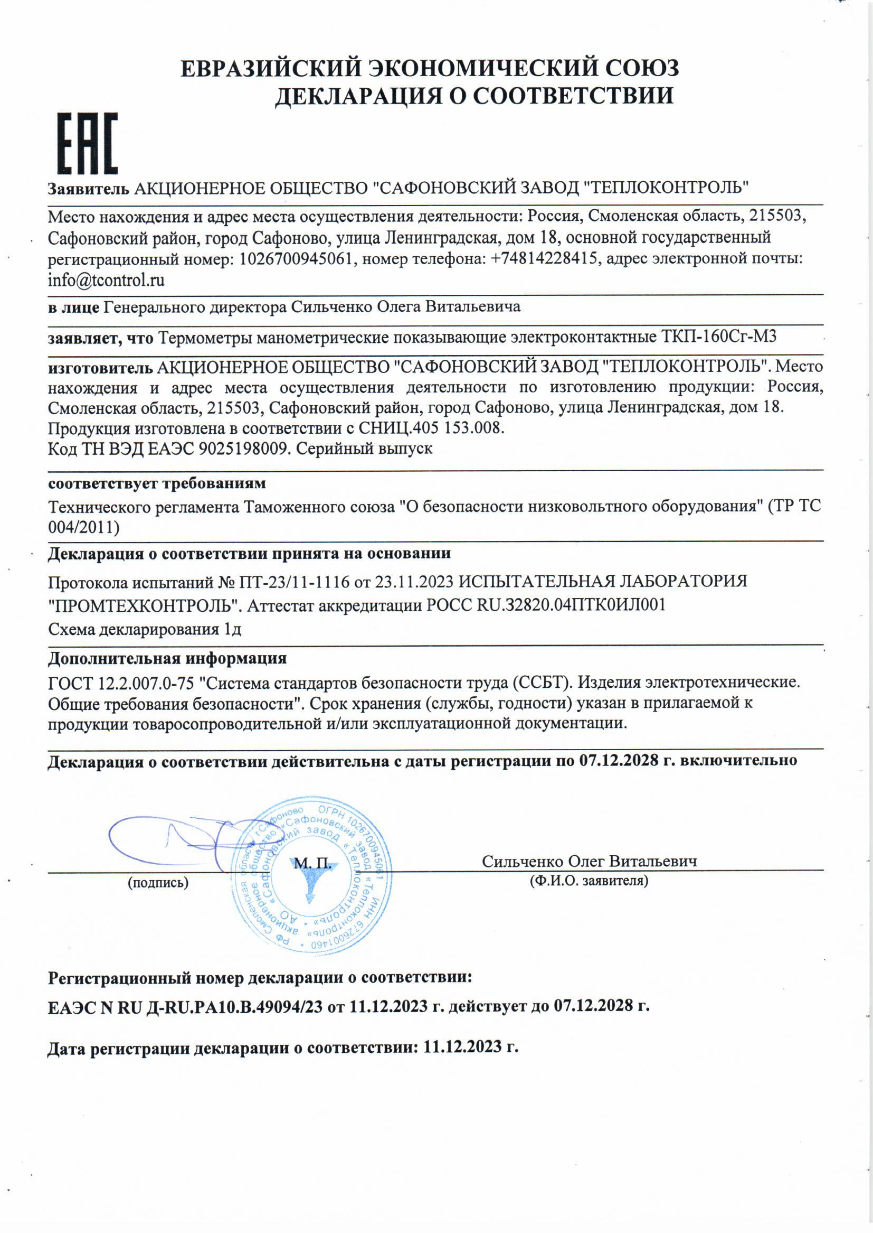

Имеется Декларация соответствия техническому регламенту таможенного союза.
Руководство по эксплуатации
ПаспортОписание
ТКП-160Сг-М3 - новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2.
Благодаря применению новых технологий изготовления деталей, нам удалось сделать термометр более легким, при этом повысив его надежность, снизив сроки изготовления и стоимость прибора.
ТКП-160Сг-М3:
• Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма.
• Сигнализирующее устройство на микропереключателях.
• Разрывная мощность контактов 50ВА.
• Масса измерительной части 1,0 кг.
• Гарантия производителя 60 месяцев.
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
Характеристики
| Пределы измерений, °С | -25…+75 | 0…120 | 100…200 | 200…300 |
| Заполнитель термосистемы | хладон 22 | метил хлористый | ацетон | толуол |
| Класс точности | 1,5; 2,5 | |||
| Длина соединительного капилляра, м | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25 | |||
| Глубина погружения термобаллона, мм | 125*; 160; 200; 250; 315; 400; 500 | |||
| Диаметр термобаллона, мм | 12*; 14*; 16 | 16 | ||
| Материал термобаллона | латунь ЛС-59, нерж.сталь* | нерж.сталь | ||
| Вид защитной оболочки капилляра | А - медная, Б - полиэтиленовая | А - медная | ||
| Разрывная мощность контактов сигнализирующего устройства, ВА | 50 | |||
| Климатическое исполнение по ГОСТ 15150 | УХЛ2, Т2, ТВ3 | |||
| Напряжение внешних коммутируемых цепей переменного тока, В | 220В/50Гц для исполнений УХЛ2, Т2 | |||
| 250В/60Гц для исполнения ТВ3 | ||||
| Степень пылевлагозащиты | IP43 | |||
| Группа виброустойчивости | L3 по ГОСТ P 52931-2008 | |||
| Межповерочный интервал | 1 год | |||
| Гарантийный срок эксплуатации | 60 месяцев | |||
| Срок службы, не менее | 10 лет | |||
* Специсполнение, термобаллоны приборов глубиной погружения 125 мм (исполнение только диаметром 16 мм), а также термобаллоны диаметрами 12 мм и 14 мм изготавливаются только из нерж. стали
По устойчивости к механическим воздействиям термометры относятся к группе L3 по ГОСТ P 52931-2008.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.
Межповерочный интервал – 1 год.
Выпускаются по СНИЦ.405 153.008 ТУ
Давление измеряемой среды до 1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.
Имеется Декларация соответствия техническому регламенту таможенного союза.
