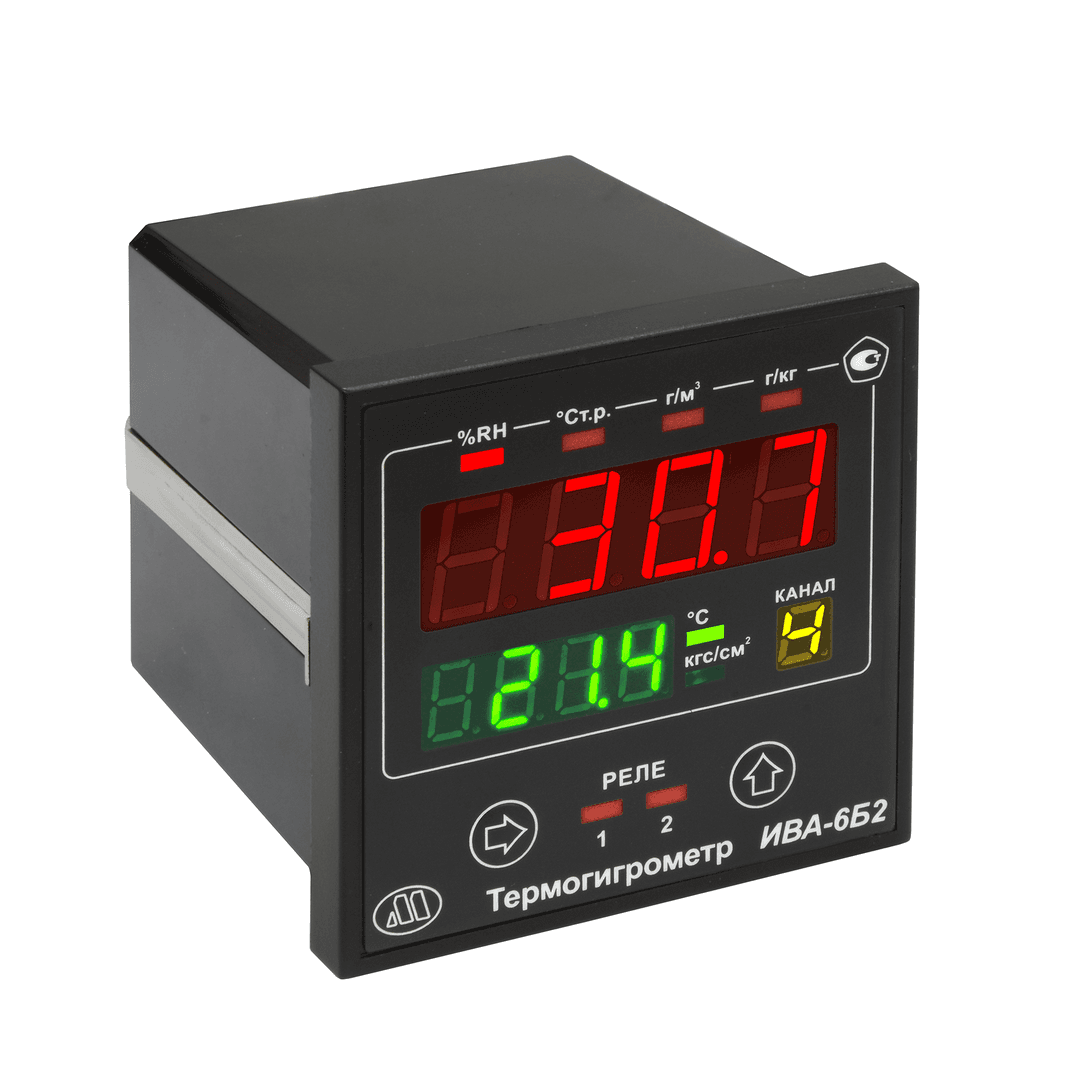

Термогигрометр ИВА‑6Б2

Name: Термогигрометр ИВА-6Б2 МИКРОФОР — купить в Казахстане | Voltera.kz
Brand: МИКРОФОР

Портативный микропроцессорный термогигрометр ИВА-6Б2 — ТОО "VoltEra"

Код товара: 1721

Цена по запросу

Основные особенности:

щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
питание 220В переменное;
светодиодный индикатор с одновременной индикацией двух параметров;
подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
подключение до 4 преобразователей непосредственно к блоку индикации;
на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м³),
- содержание воды в килограмме сухого воздуха (г/кг),
- избыточное давление (кгс/см²);
возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
2 релейных выхода.

Дополнительные возможности:

наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
подключение более 4 преобразователей возможно через разветвитель.

Термогигрометр ИВА-6Б2 включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2, который монтируется на щит.

Подключаемые преобразователи:

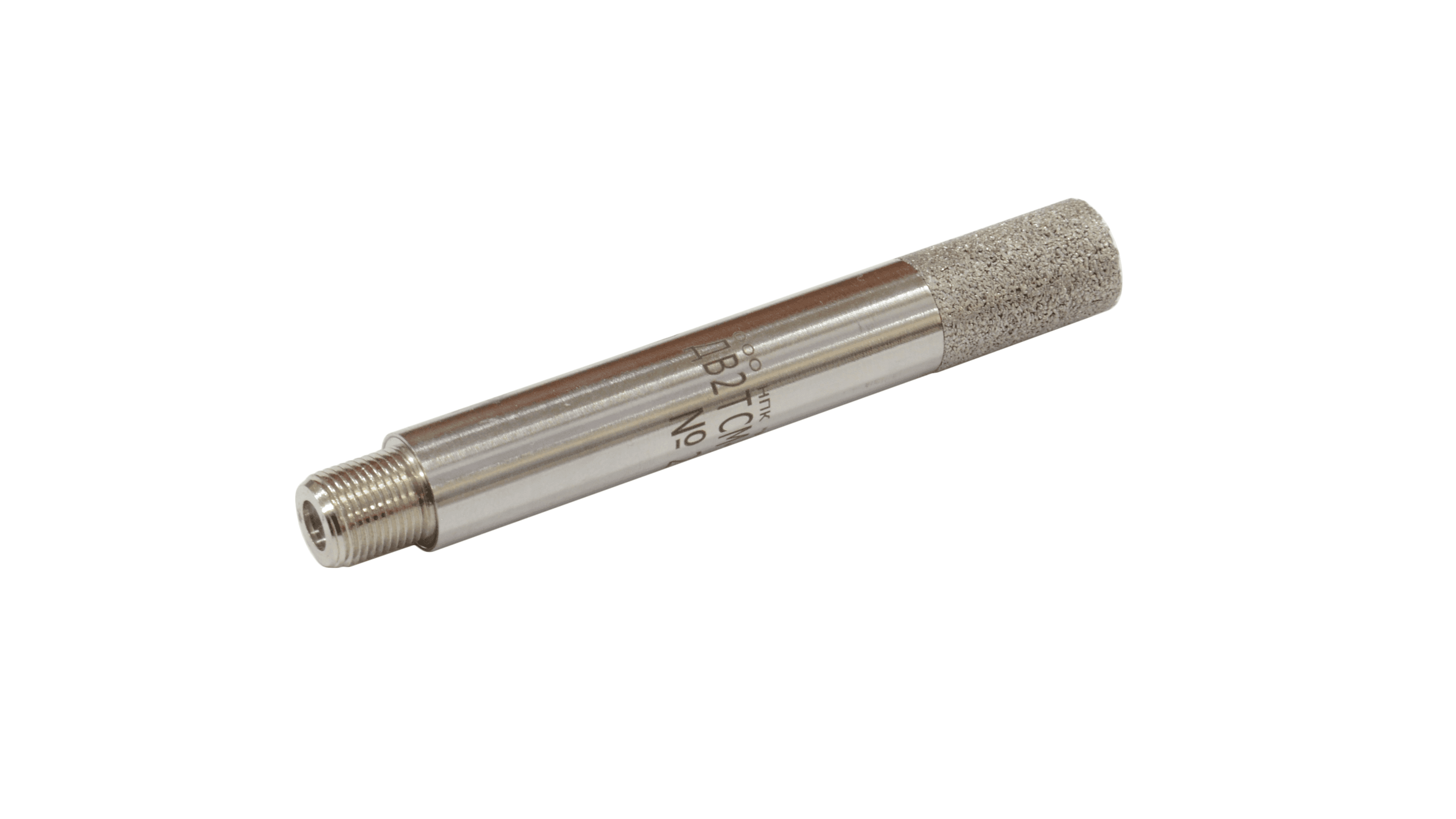

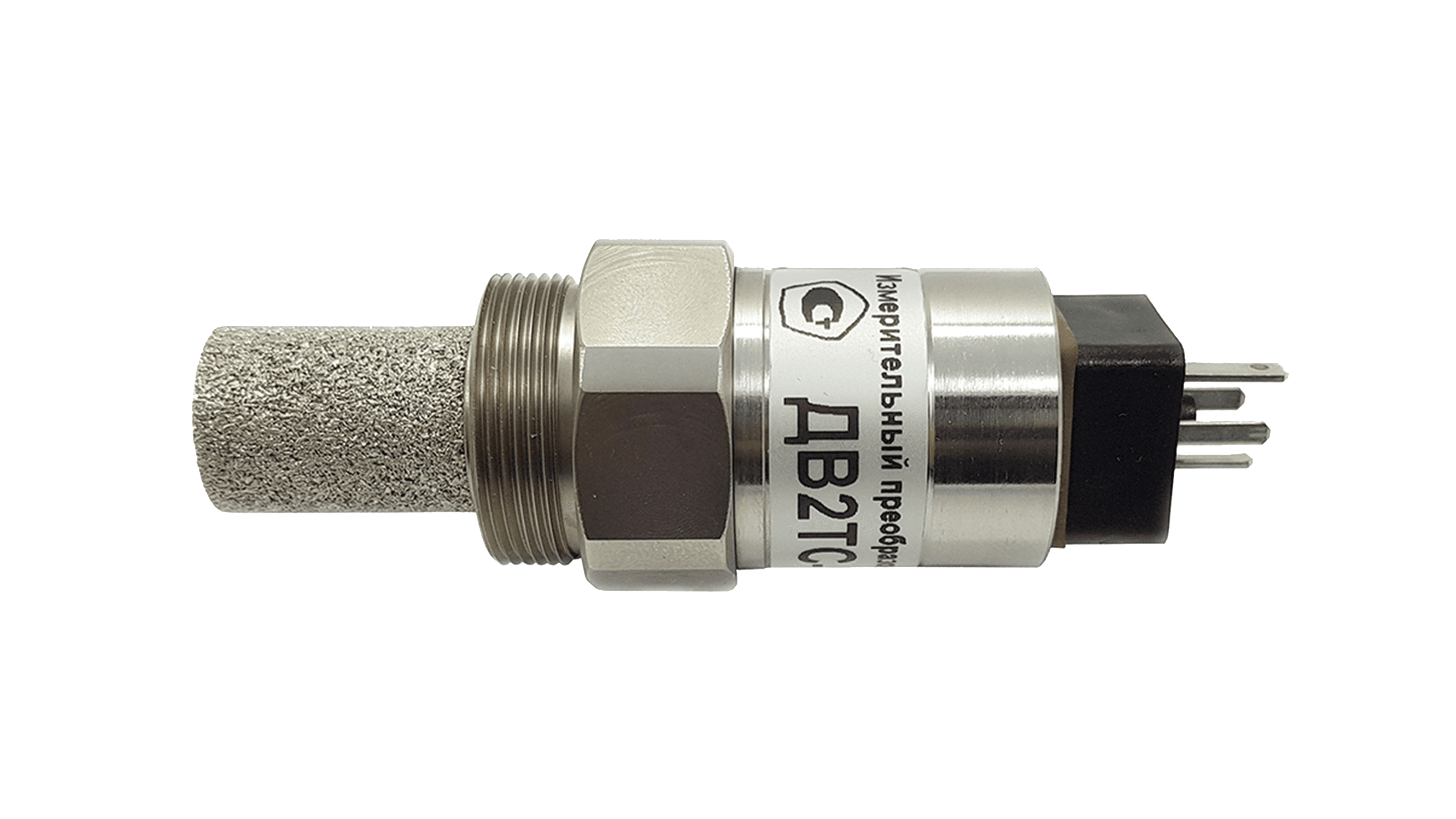

ДВ2ТСМ-1Т-1П-Б (по умолчанию)
ДВ2ТСМ-2Т-1П-Б
ДВ2ТСМ-3Т-1П-Б
ДВ2ТСМ-1Т-2П-Б
ДВ2ТСМ-1Т-1П-А
ДВ2ТСМ-2Т-1П-А
ДВ2ТСМ-3Т-1П-А
ДВ2ТСМ-1Т-2П-А
ДВ2ТСМ-1Т-1П-В
ДВ2ТСМ-1Т-4П-В (не более 4 шт.)
ДВ2ТСМ-1Т-4П-В с ПДВ-8-Р-А или ПДВ-8-Р-Б (не более 4 шт.)
ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

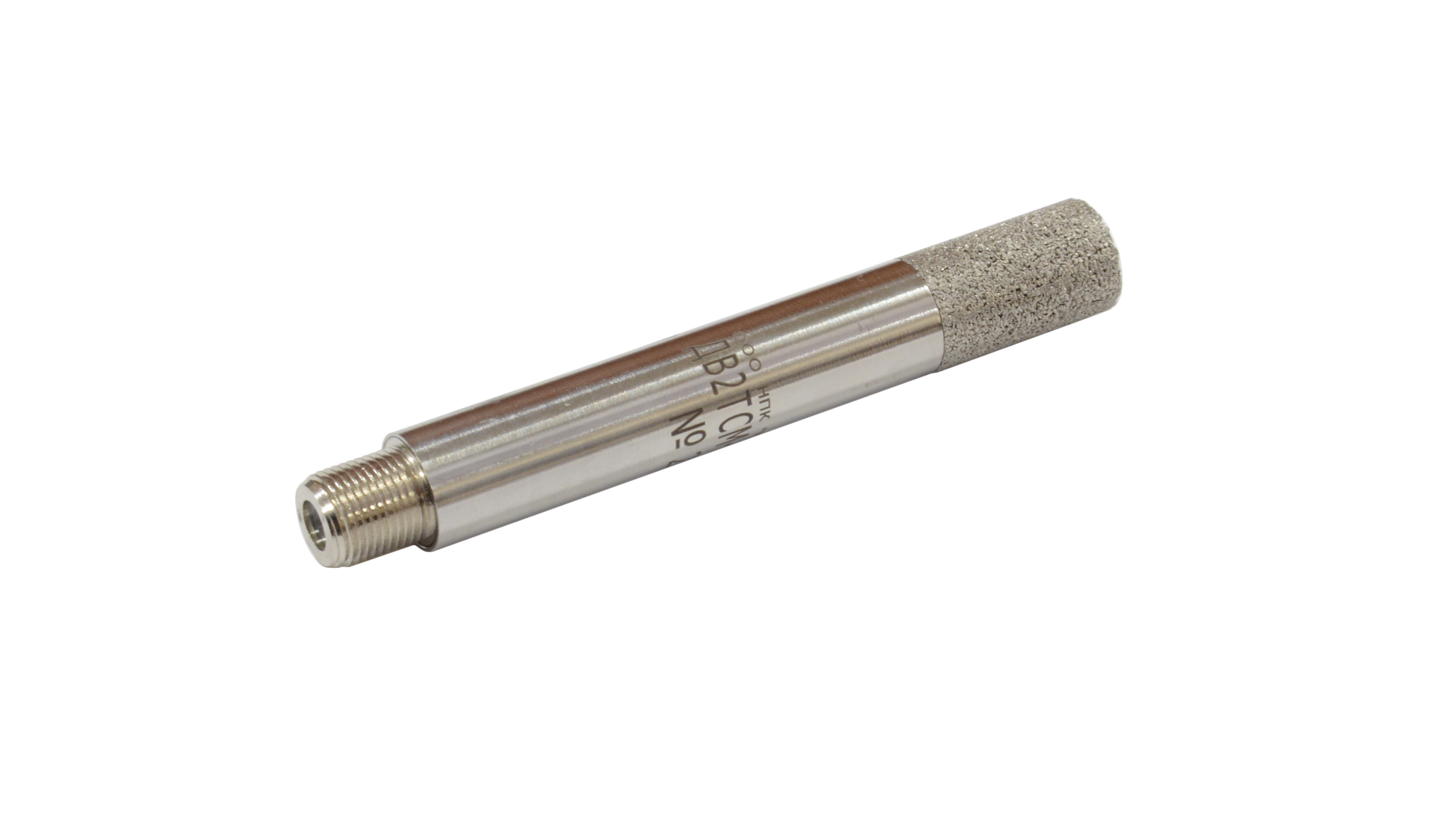

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.

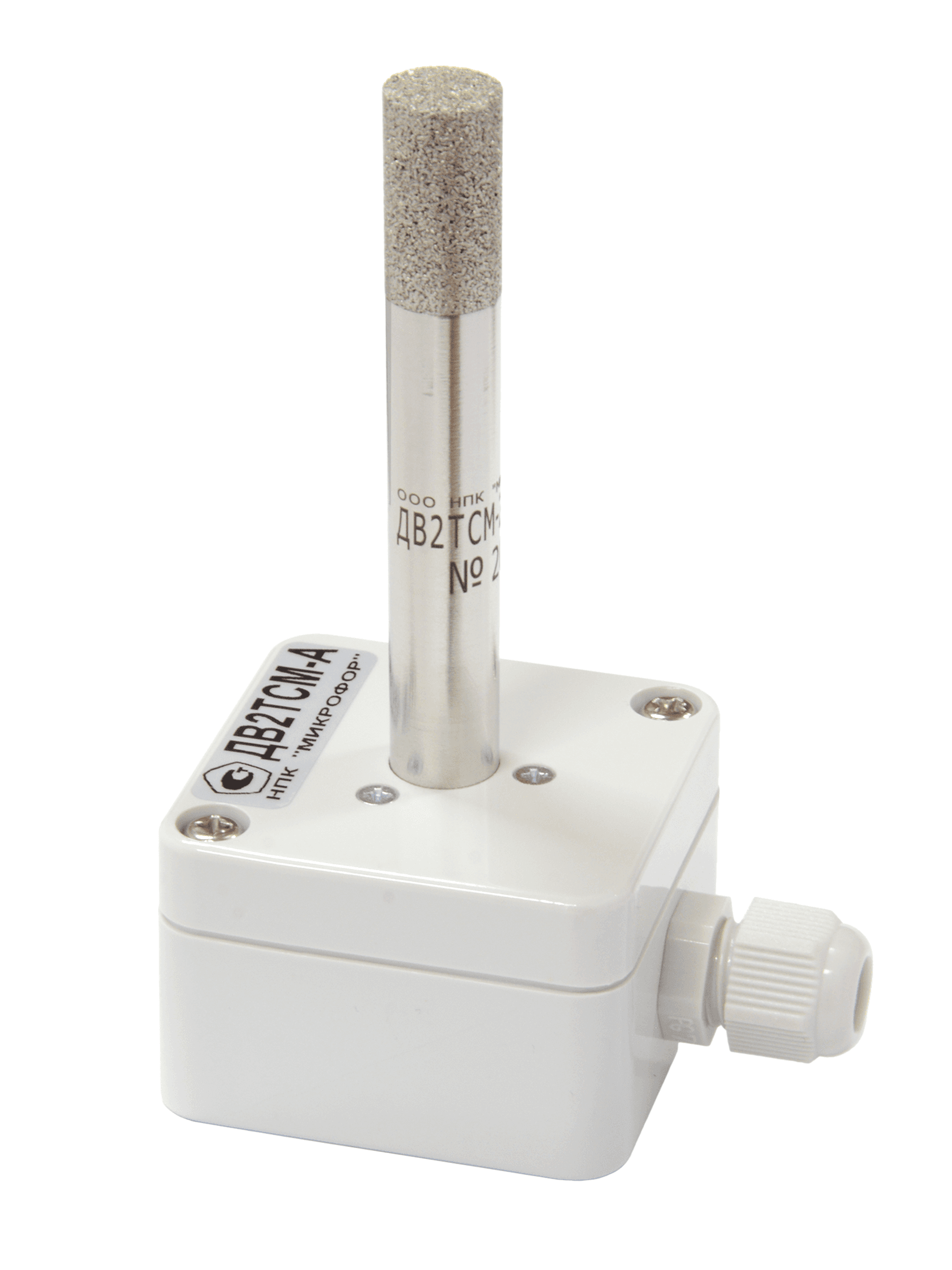

	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.

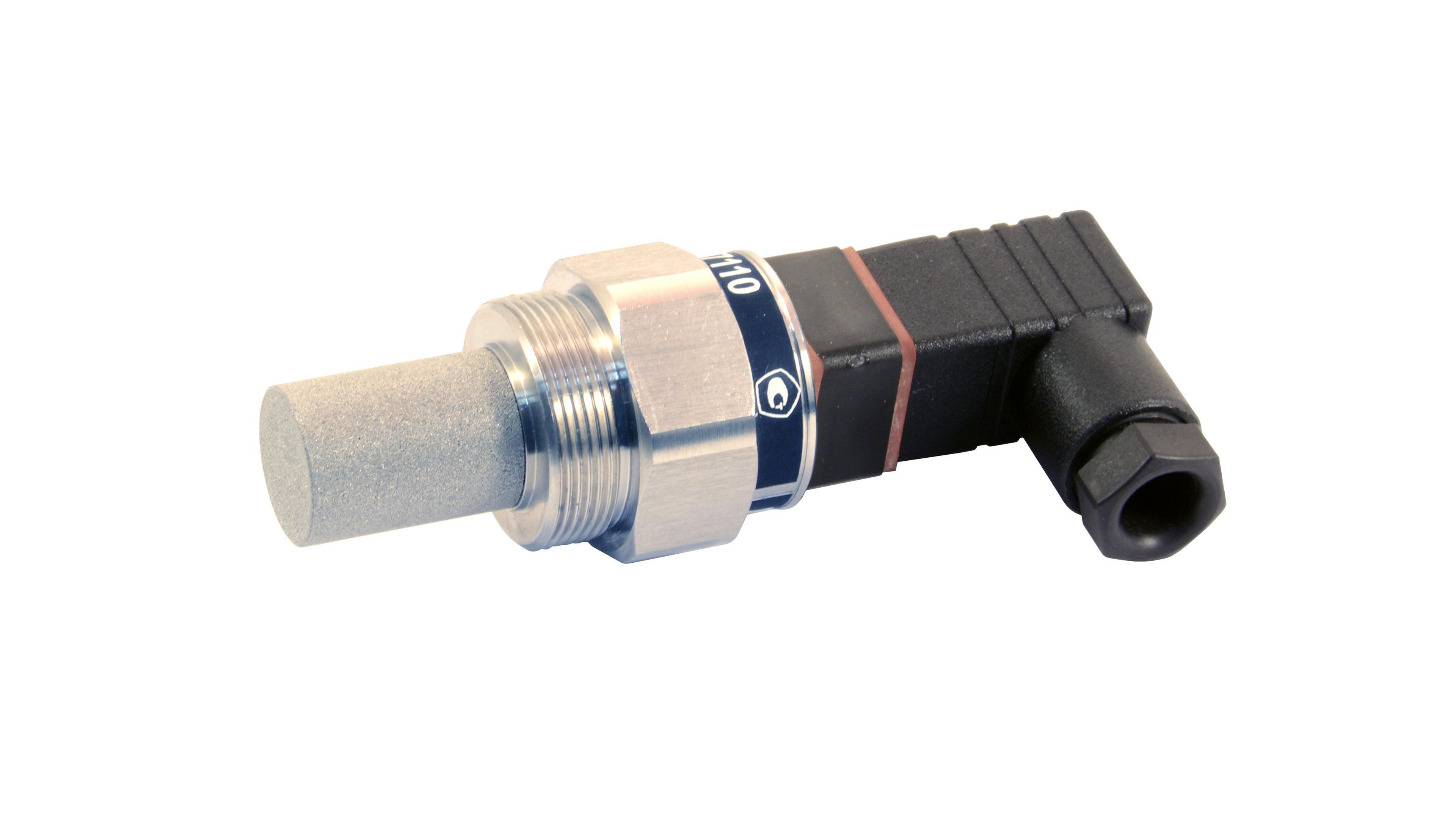

	ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм.

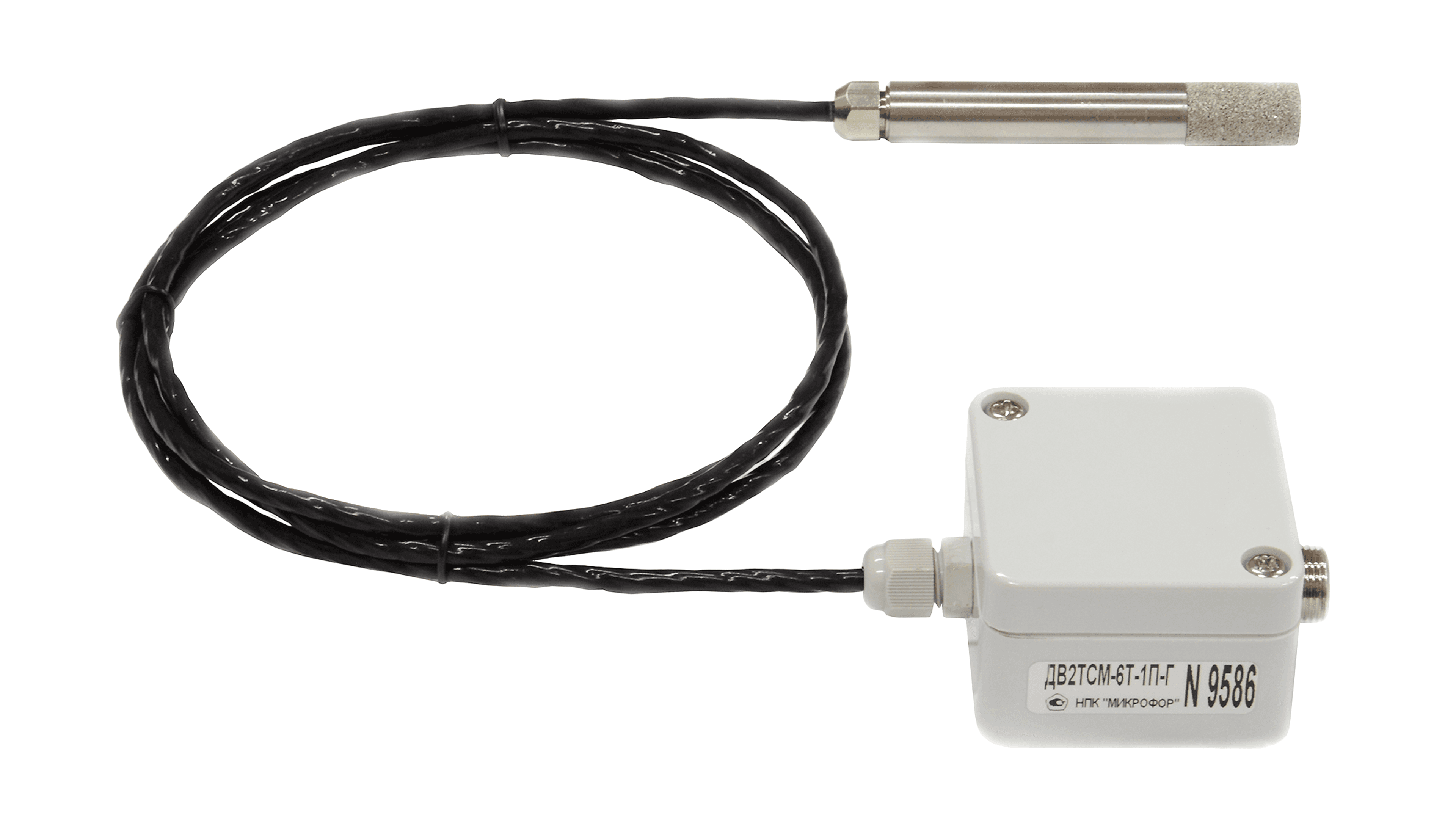

	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

Блок индикации термогигрометра ИВА-6Б2 может выпускаться в одном из следующих исполнений:

ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

При заказе оговариваются:

исполнение и количество преобразователей ДВ2ТСМ;
длина кабеля между блоком индикации и преобразователями ДВ2ТСМ (стандартная длина 4 м);
исполнение блока индикации ИВА-6Б2.

Диапазон измерений относительной влажности, %
для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения	0...80
для прочих ДВ2ТСМ	0...98
Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С
при температуре анализируемого газа (Т_г) +20 °C и ниже	от -60 до T_г
при температуре анализируемого газа выше +20 °C	от -60 до +20
Диапазон индикации температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С	от -80 до +20
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 1Т-4П-В, °С	0...+50
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±2
для ДВ2ТСМ-1Т-4П-В
в диапазоне от 0% до 10% (включительно)	±1
в диапазоне от 10% до 50% (включительно)	±2
в диапазоне от 50% до 98%	±3
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)
для ДВ2ТСМ-1Т-4П-В
при относительной влажности от 0% до 10%	±(0,005+0,0045П)⁽²⁾
при относительной влажности от 10% до 98%	±0,1
для других преобразователей ДВ2ТСМ	±0,1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С	±2
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне температур от -40...до -20°С	±1
в диапазоне температур от -20 до +60°С	±0,3
в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа	до 15
Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры, мм, не более
блока индикации	72×72×105
преобразователя	см. характеристики преобразователя
Масса, кг, не более
блока индикации	0,5
преобразователя влажности и температуры	см. характеристики преобразователя
Диапазон температур эксплуатации блока индикации, °С	от 0 до 50
Межповерочный интервал, мес	12

⁽¹⁾ - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

№ п/п	Наименование	Количество
1	Термогигрометр ИВА-6Б2	1
2	Соединительный кабель	1
3	Кабель mini USB-A для конфигурирования	1
4	Шнур питания с вилкой 220В	1
5	Руководство по эксплуатации	1
6	Свидетельство о поверке на бумажном носителе	1
7	Упаковка	1

Описание

Основные особенности:

щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
питание 220В переменное;
светодиодный индикатор с одновременной индикацией двух параметров;
подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
подключение до 4 преобразователей непосредственно к блоку индикации;
на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м³),
- содержание воды в килограмме сухого воздуха (г/кг),
- избыточное давление (кгс/см²);
возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
2 релейных выхода.

Дополнительные возможности:

наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
подключение более 4 преобразователей возможно через разветвитель.

Подключаемые преобразователи:

ДВ2ТСМ-1Т-1П-Б (по умолчанию)
ДВ2ТСМ-2Т-1П-Б
ДВ2ТСМ-3Т-1П-Б
ДВ2ТСМ-1Т-2П-Б
ДВ2ТСМ-1Т-1П-А
ДВ2ТСМ-2Т-1П-А
ДВ2ТСМ-3Т-1П-А
ДВ2ТСМ-1Т-2П-А
ДВ2ТСМ-1Т-1П-В
ДВ2ТСМ-1Т-4П-В (не более 4 шт.)
ДВ2ТСМ-1Т-4П-В с ПДВ-8-Р-А или ПДВ-8-Р-Б (не более 4 шт.)
ДВ2ТСМ-6Т-1П-Г

Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

	ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм.
	ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену.
	ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм.
	ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля).

Блок индикации термогигрометра ИВА-6Б2 может выпускаться в одном из следующих исполнений:

ИВА-6Б2 - базовое исполнение без дополнительных интерфейсов;
ИВА-6Б2-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
ИВА-6Б2-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
ИВА-6Б2-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
ИВА-6Б2-RS232 - исполнение с цифровым выходом RS-232.

При заказе оговариваются:

исполнение и количество преобразователей ДВ2ТСМ;
длина кабеля между блоком индикации и преобразователями ДВ2ТСМ (стандартная длина 4 м);
исполнение блока индикации ИВА-6Б2.

Характеристики

Диапазон измерений относительной влажности, %
для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения	0...80
для прочих ДВ2ТСМ	0...98
Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С
при температуре анализируемого газа (Т_г) +20 °C и ниже	от -60 до T_г
при температуре анализируемого газа выше +20 °C	от -60 до +20
Диапазон индикации температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С	от -80 до +20
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 1Т-4П-В, °С	0...+50
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% ⁽¹⁾	±2
для ДВ2ТСМ-1Т-4П-В
в диапазоне от 0% до 10% (включительно)	±1
в диапазоне от 10% до 50% (включительно)	±2
в диапазоне от 50% до 98%	±3
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)
для ДВ2ТСМ-1Т-4П-В
при относительной влажности от 0% до 10%	±(0,005+0,0045П)⁽²⁾
при относительной влажности от 10% до 98%	±0,1
для других преобразователей ДВ2ТСМ	±0,1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С	±2
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне температур от -40...до -20°С	±1
в диапазоне температур от -20 до +60°С	±0,3
в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа	до 15
Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры, мм, не более
блока индикации	72×72×105
преобразователя	см. характеристики преобразователя
Масса, кг, не более
блока индикации	0,5
преобразователя влажности и температуры	см. характеристики преобразователя
Диапазон температур эксплуатации блока индикации, °С	от 0 до 50
Межповерочный интервал, мес	12

⁽²⁾ - П – измеренное значение относительной влажности, %

⁽³⁾ - Т – измеренное значение температуры, °С

Комплектация

№ п/п	Наименование	Количество
1	Термогигрометр ИВА-6Б2	1
2	Соединительный кабель	1
3	Кабель mini USB-A для конфигурирования	1
4	Шнур питания с вилкой 220В	1
5	Руководство по эксплуатации	1
6	Свидетельство о поверке на бумажном носителе	1
7	Упаковка	1

Документы

Руководство по эксплуатации на ПО Sens Net

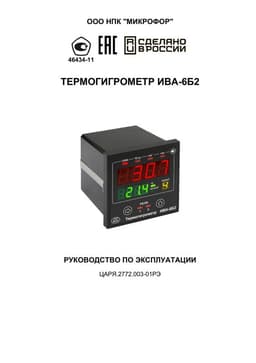

Руководство по эксплуатации на Термогигрометр ИВА-6Б2

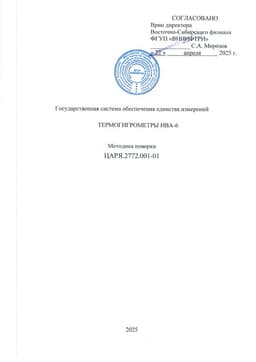

Методика поверки на Термогигрометры ИВА-6
