Термогигрометр ИВА‑6АР
Код товара: 1593
Цена по запросу

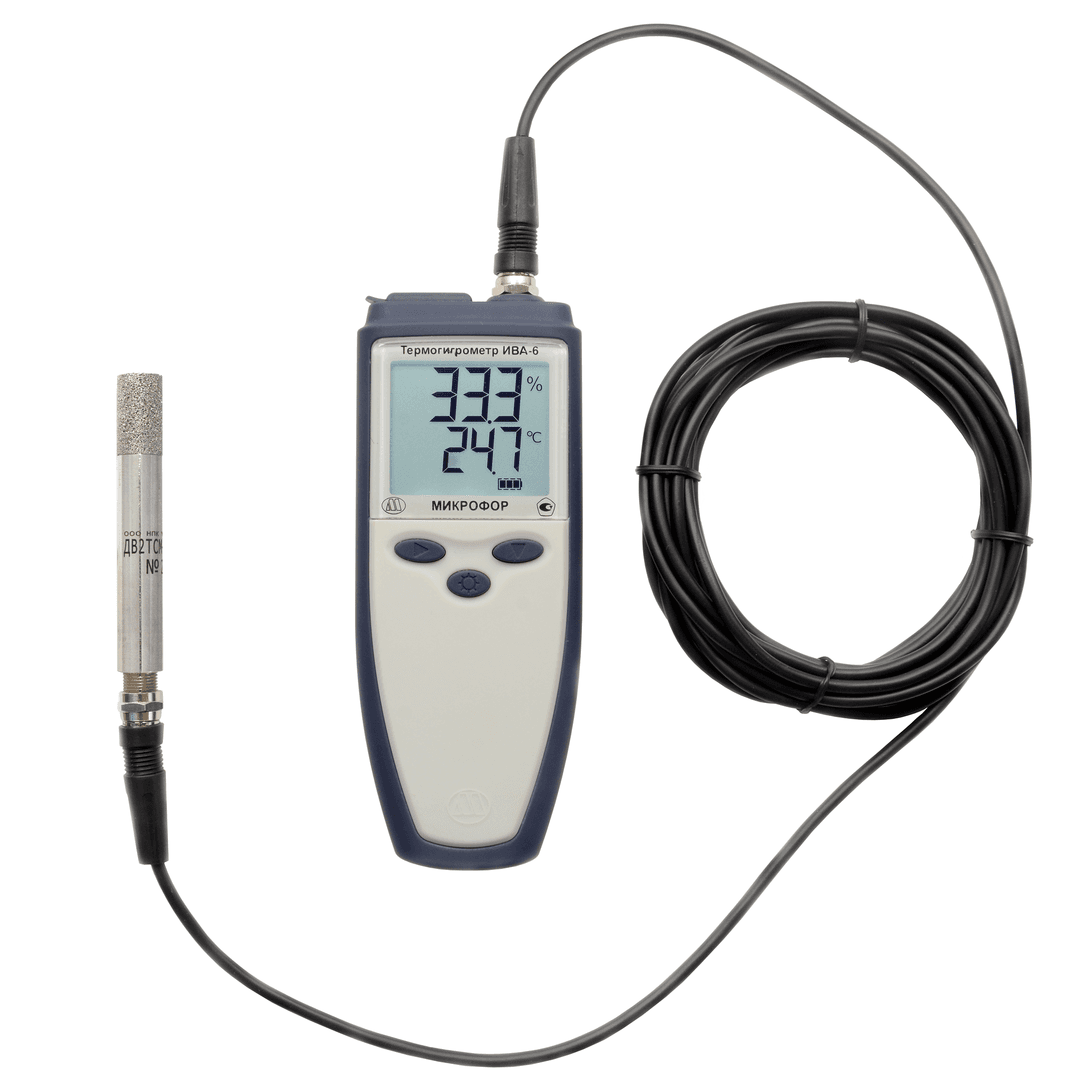

В термогигрометрах ИВА-6АР измерительный преобразователь влажности и температуры ДВ2ТСМ подключается к блоку индикации кабелем ШТЛ-2 длиной до 100 м (стандартная длина - 4 м). При измерениях блок индикации держат в одной руке, измерительный преобразователь — в другой, либо блок индикации размещают на вертикальной поверхности (при использовании кронштейна).
Основные особенности:
- контрастный ЖК экран с подсветкой;
- постоянная индикация относительной влажности и температуры;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридера);
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по относительной влажности и температуре;
- возможность индикации рассчитанных значений точки росы/инея;
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года.
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.
Подключаемые преобразователи:
- ДВ2ТСМ-1Т-1П-Б (по умолчанию)
- ДВ2ТСМ-2Т-1П-Б
- ДВ2ТСМ-3Т-1П-Б
- ДВ2ТСМ-1Т-2П-Б (для применения в качестве эталона см. Термогигрометр ИВА-6АР эталонный)
- ДВ2ТСМ-1Т-1П-А
- ДВ2ТСМ-2Т-1П-А
- ДВ2ТСМ-3Т-1П-А
- ДВ2ТСМ-1Т-2П-А (для применения в качестве эталона см. Термогигрометр ИВА-6АР эталонный)
- ДВ2ТСМ-1Т-1П-В
Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

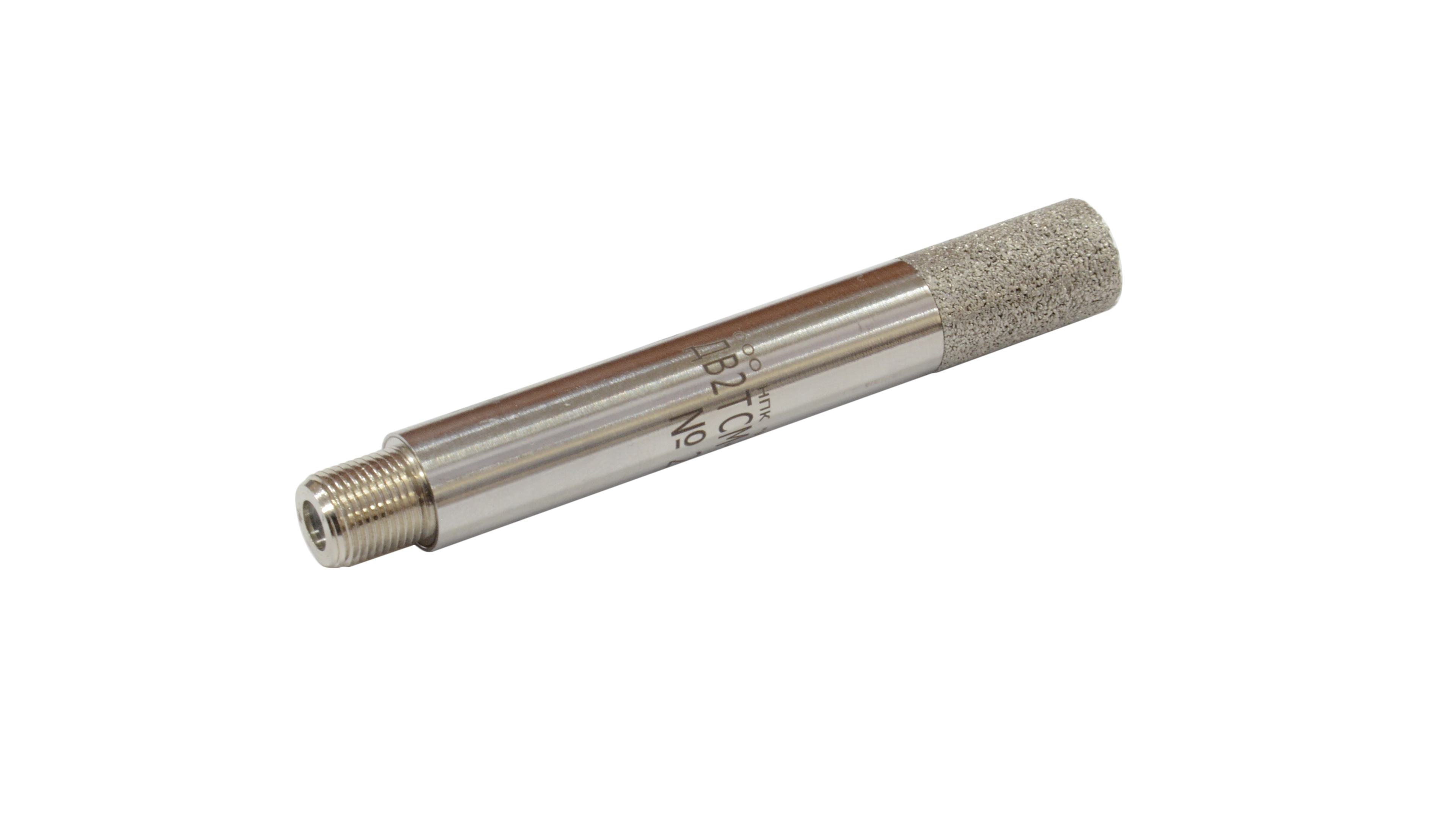

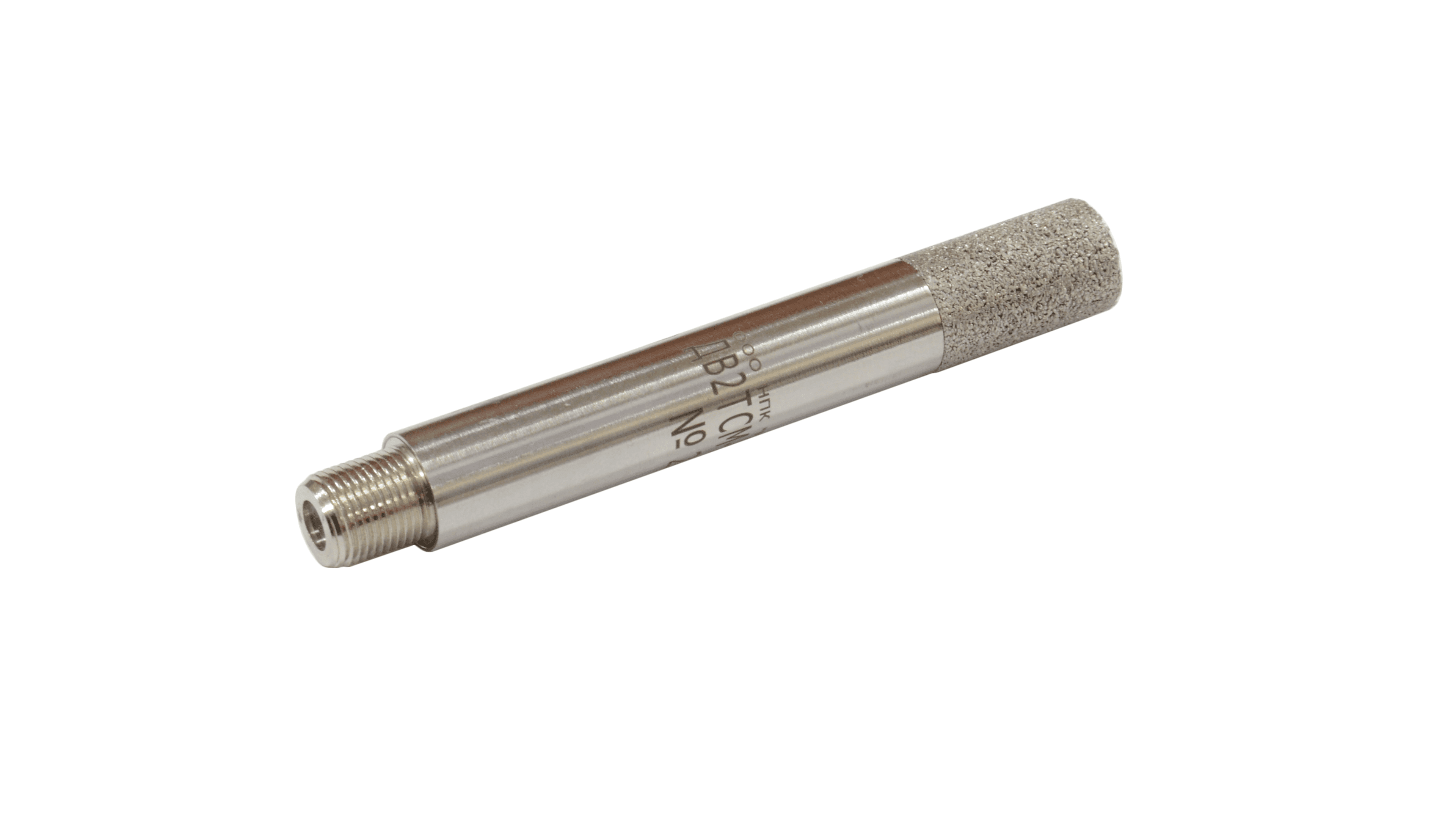

 | ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм. |

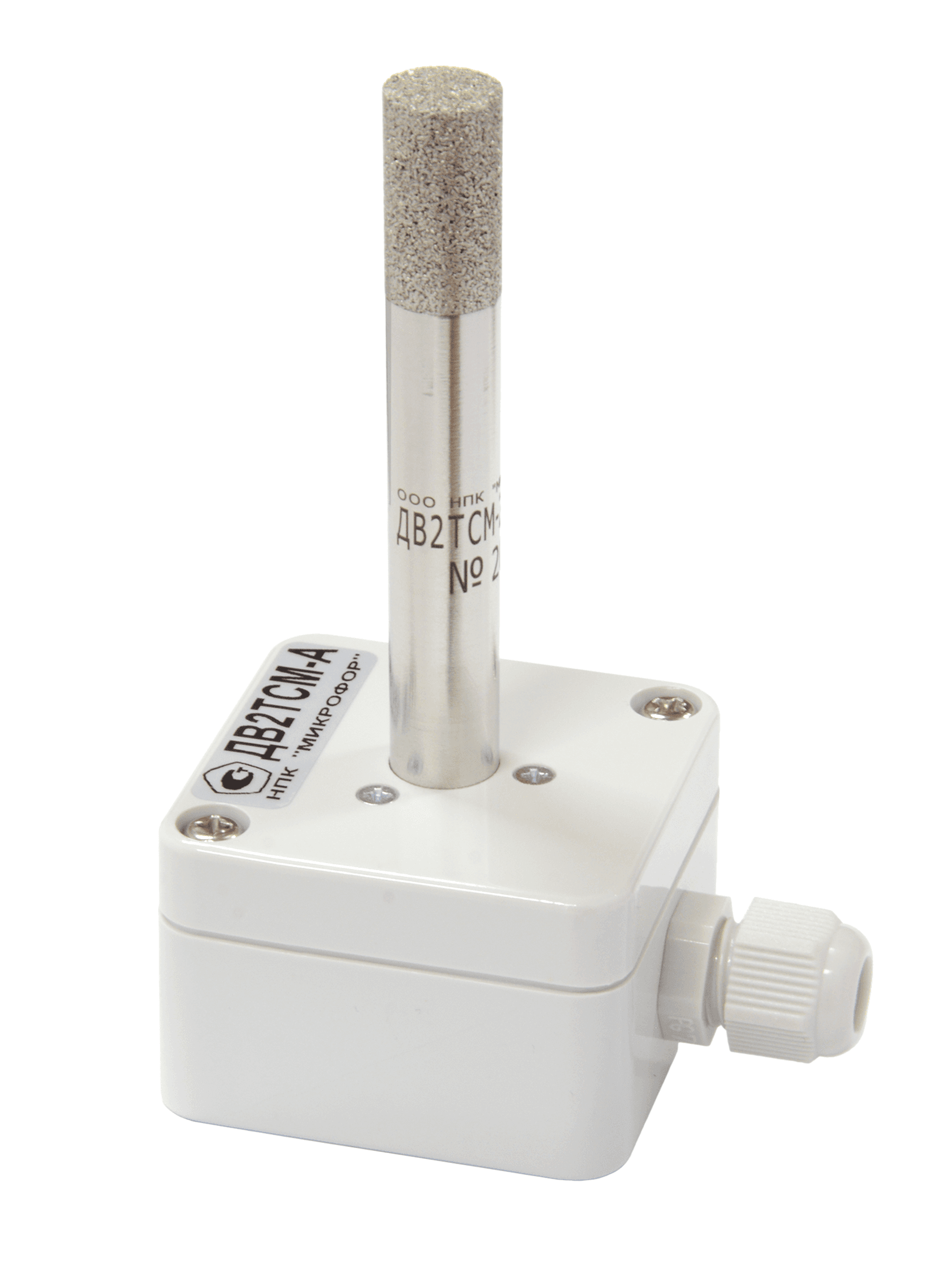

 | ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену. |

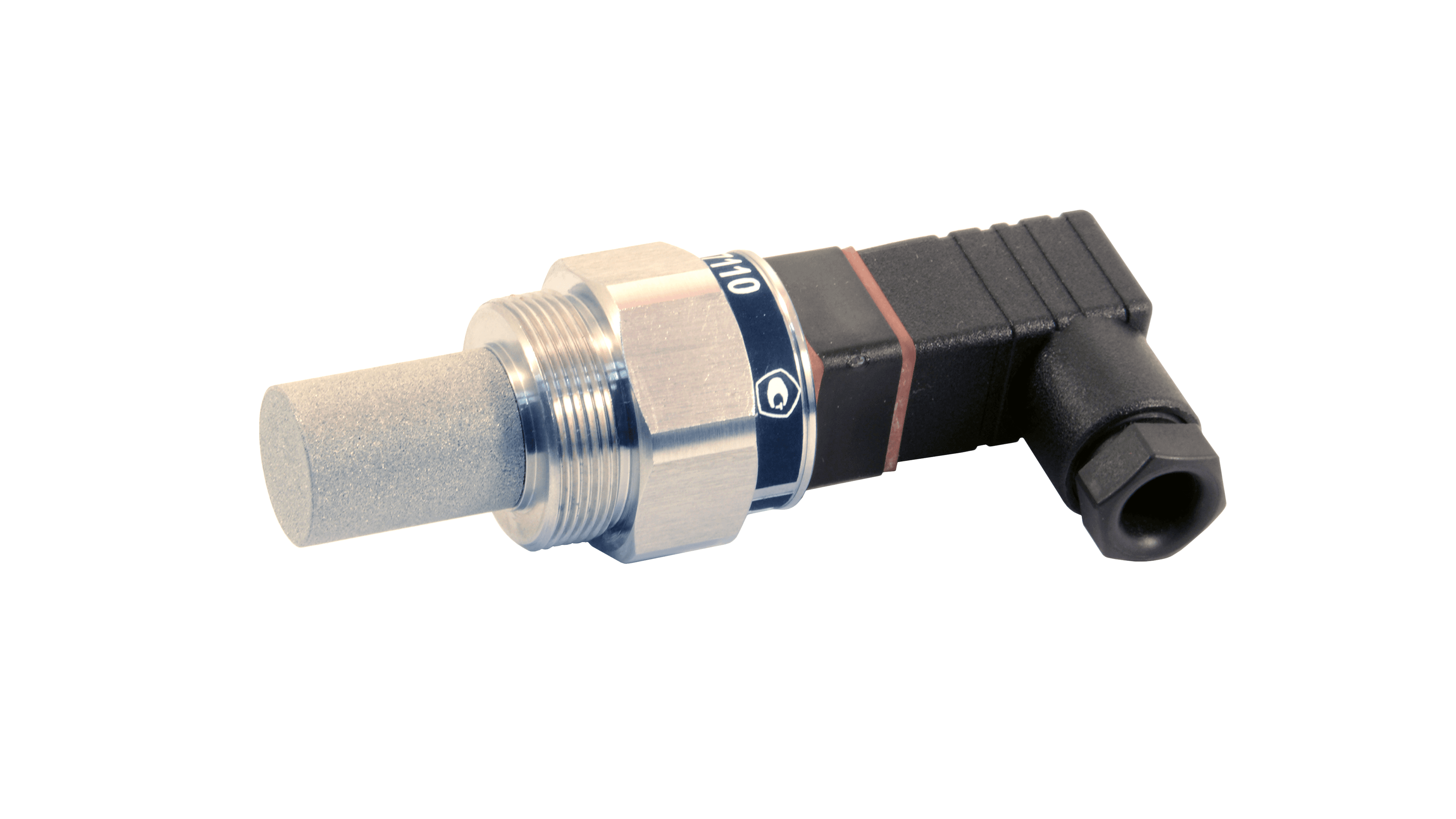

 | ДВ2ТСМ-В Преобразователь проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 70×30×30 мм. |
| Диапазон измерений относительной влажности, % | 0...98 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%** | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%** | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Диапазон измерений температуры, °С | |
| исполнение 1Т | 0...+60 |
| исполнение 2Т | -20...+60 |
| исполнение 3Т | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне температур от -20 до +60°С | ±0,3 |
| в диапазоне температур от -40...до -20°С | ±1 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин, не более | 2 |
| по температуре, мин, не более | 5 |
| Габаритные размеры, мм, не более | |
| блока индикации | 25×60×155 |
| преобразователя | |
| исполнение А (корпус) | 75×50×36 |
| исполнение Б | ø12×80(1000)* |
| исполнение В | 70×30×30 |
| упаковки, мм | 55×165×280 |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя | 0,3 |
| Длина соединительного кабеля, м | до 100 (стандартная - 4) |
| Питание | 2 батареи типа АА |
| Диапазон температур эксплуатации блока индикации | от 0 до 50 °С |
| Межповерочный интервал, мес | 12 |
* - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм
** - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Термогигрометр ИВА-6АР | 1 |
| 2 | Преобразователь ДВ2ТСМ | 1 |
| 3 | Кабель для подключения преобразователя к блоку индикации | 1 |
| 4 | Карта памяти microSD с ПО DataLogger | 1 |
| 5 | 2 батарейки AA | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Свидетельство о поверке на бумажном носителе | 1 |
| 8 | Упаковка | 1 |

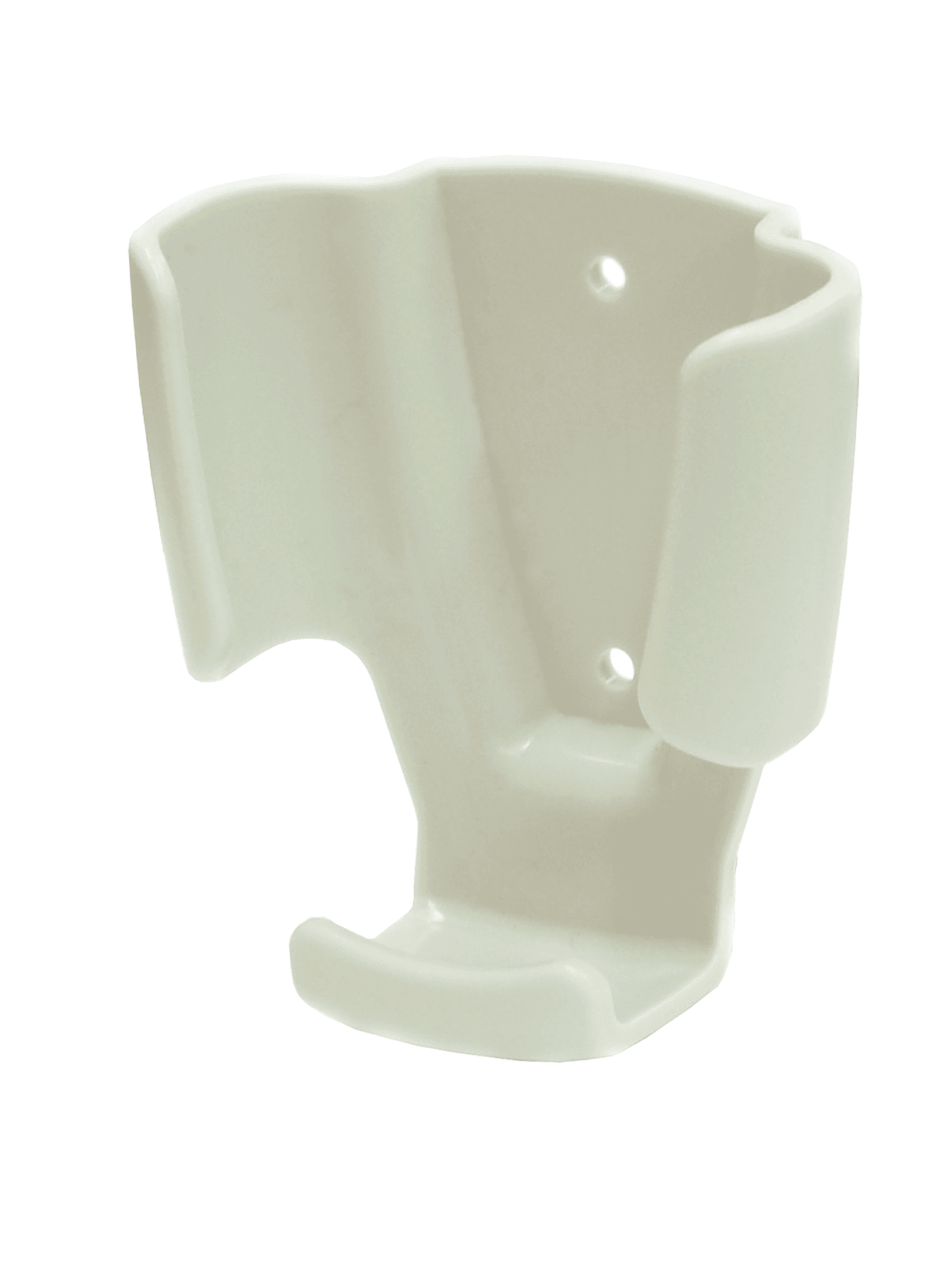

Кронштейн Микрофор
Цена по запросу
Код товара:1597
Кабель mini USB‑A Микрофор
Цена по запросу
Код товара:1705
Адаптер КИ‑3 Машпроект
Цена по запросу
Код товара:1715

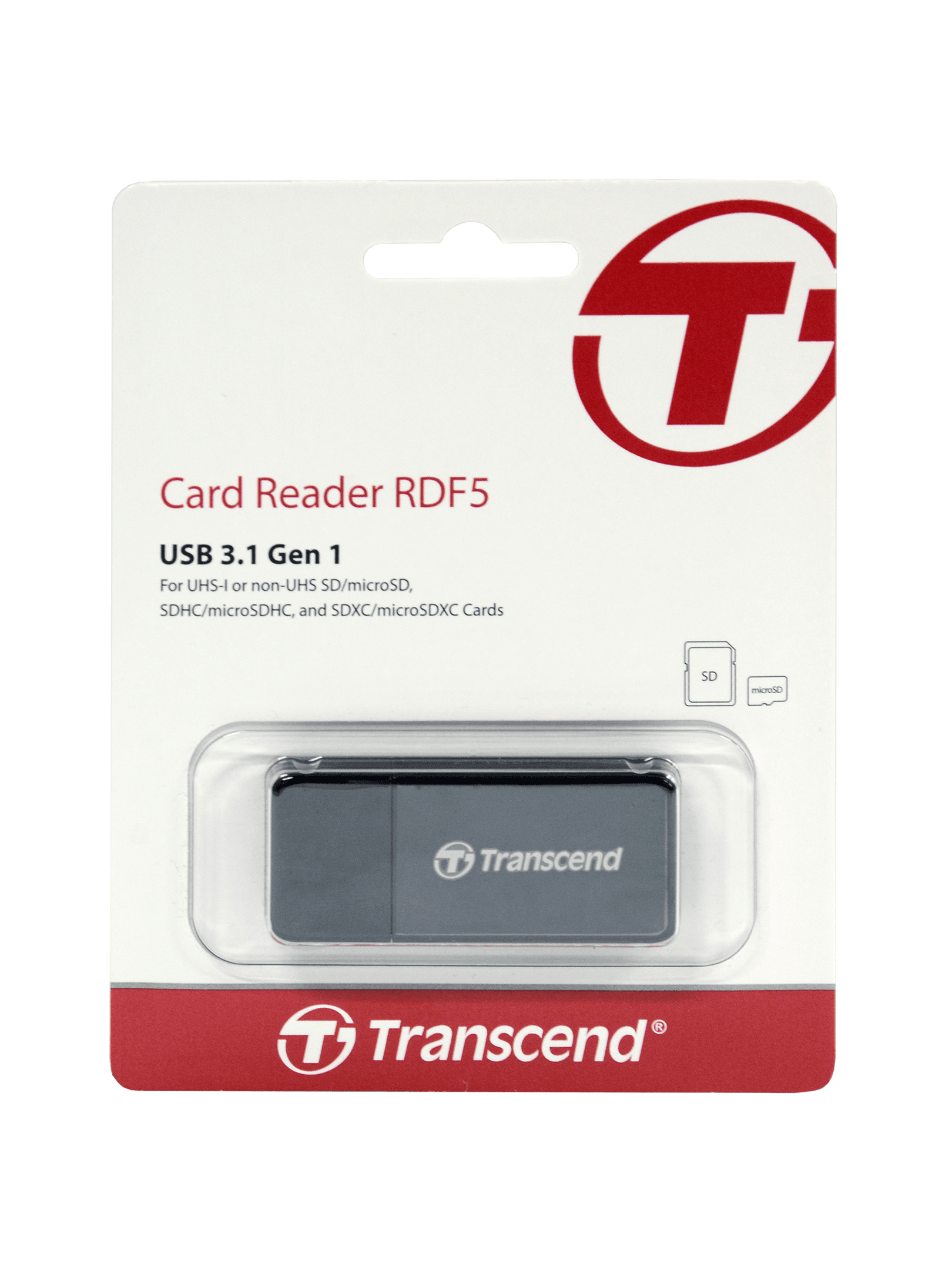

Кард‑ридер от Микрофор
Цена по запросу
Код товара:1704
Кабель удлинительный КУ‑4 Микрофор
Цена по запросу
Код товара:1720
Переходная втулка для генератора HygroGen Микрофор
Цена по запросу
Код товара:1718
Комплекс для юстировки одноканальный Микрофор
Цена по запросу
Код товара:1719
Термогигрометр ИВА‑6АР эталонный
Цена по запросу
Код товара:1594
Термогигрометр автономный с радиоканалом ИВА‑6Н‑Д‑РК
Цена по запросу
Код товара:1600
Термогигрометр автономный с радиоканалом ИВА‑6Н‑РК
Цена по запросу
Код товара:1599
Термогигрометр автономный ИВА‑6Н
Цена по запросу
Код товара:1589
Термогигрометр автономный ИВА‑6А
Цена по запросу
Код товара:1590
Термогигрометр автономный ИВА‑6Н‑Д
Цена по запросу
Код товара:1591
Термогигрометр автономный ИВА‑6А‑Д
Цена по запросу
Код товара:1592
Термогигрометр ИВА‑6АР с преобразователем ДВ2ТСМ‑5Т‑1П‑Б/500
Цена по запросу
Код товара:1595

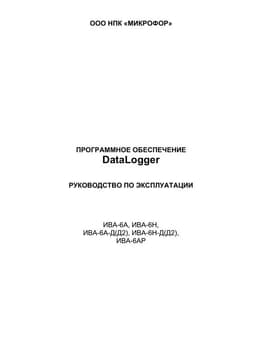

Руководство по эксплуатации на ПО DataLogger

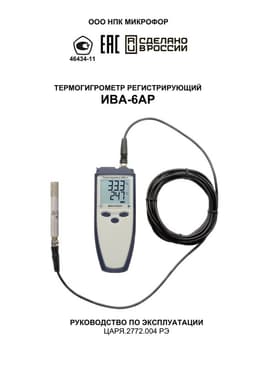

Руководство по эксплуатации на Термогигрометры ИВА-6АР

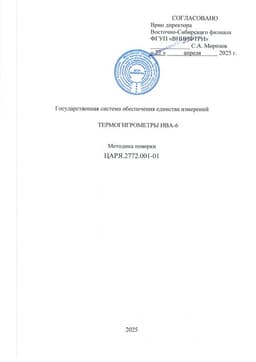

Методика поверки на Термогигрометры ИВА-6Описание
