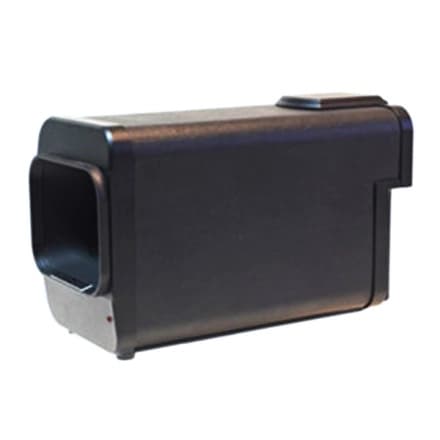

Тепловизионный комплекс Термограмма ТС
Код товара: 393
Цена по запросу
Назначение Термограмма ТС
- Измерение температурных полей объектов, неразрушающий контроль.
- Измерение коэффициента теплового излучения объекта.
- Измерение плотности тепловых потоков.
- Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
- Измерение влажности воздуха.
- Измерение точки росы.
- Визуализация возможности конденсации влаги на поверхности объектов.
- Запоминание тепловизионного и видимого изображения объекта контроля.
Особенности тепловизора
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
- Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
- Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
- Обеспечивает эффективную работу при обследовании зданий высотой до 40-ти этажей и выше.
Принцип работы
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
| Параметр | Значение |
|---|---|
| ИК-приемник | InSb, охлаждение приемника - жидкий азот. |
| Время автономного режима работы | 8 часов |
| Диапазон измерения температуры | -40°С - +300°С (по заказу от -60°С) |
| Диапазон рабочих температур | -40°С - +60°С |
| Температурное разрешение на уровне 30°С по всему полю зрения | 0,05°С (0,02°С) |
| Погрешность измерения абсолютных температур по АЧТ по всему полю зрения | +/- 1°С или +/- 1% от диапазона |
| Спектральный диапазон | 3,5 - 5 мкм |
| Поле зрения | Не менее 25 x 20° |
| Число элементов разложения в строке | 640 |
| Число строк в кадре | 480 |
| Время формирования кадра (три скорости сканирования) | Не более 0.5 сек., 1.6 сек., 3.2 сек. |
| Разрешение встроенной видеокамеры | 640 х 480 |
| Встроенный лазерный целеуказатель | лазер, 1мВт / 635 нм, красное свечение |
| Диапазон измерения коэффициента теплового излучения | 0,5 - 1 |
| Диапазон измерения плотности тепловых потоков | 5 - 500 Вт/М2 |
| Диапазон измерения сопротивления теплопередачи | 0,05 – 5 м2хК/Вт |
| Основная относительная погрешность измерения плотности тепловых потоков, не более | ±7 % |
| Диапазон измерения влажности воздуха | 3 – 97 % |
| Погрешность измерения влажности воздуха | ±3% |
| Вычисление температуры точки росы | При температуре воздуха от - 40°C до +45°С |
| Вес ИК-камеры | Не более 1.4 кг |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Инфракрасная камера | 1 |
| 2 | Процессорный блок на базе компьютера типа NETBOOK | 1 |
| 3 | Программное обеспечение для обработки термограмм и подготовки отчетов | 1 |
| 4 | Аккумуляторы | 4 |
| 5 | Сетевое зарядное устройство | 1 |
| 6 | Комплект соединительных кабелей | 1 |
| 7 | Штатив | 1 |
| 8 | Термос | 1 |
| 9 | Термометр контактный ТК5.06С с комплектом из 3-х сменных зондов | 1 |
| 10 | Измеритель теплового потока ИТП МГ4 «Поток» | 1 |
Описание
Назначение Термограмма ТС
- Измерение температурных полей объектов, неразрушающий контроль.
- Измерение коэффициента теплового излучения объекта.
- Измерение плотности тепловых потоков.
- Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
- Измерение влажности воздуха.
- Измерение точки росы.
- Визуализация возможности конденсации влаги на поверхности объектов.
- Запоминание тепловизионного и видимого изображения объекта контроля.
Особенности тепловизора
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
- Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
- Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
- Обеспечивает эффективную работу при обследовании зданий высотой до 40-ти этажей и выше.
Принцип работы
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
Характеристики
| Параметр | Значение |
|---|---|
| ИК-приемник | InSb, охлаждение приемника - жидкий азот. |
| Время автономного режима работы | 8 часов |
| Диапазон измерения температуры | -40°С - +300°С (по заказу от -60°С) |
| Диапазон рабочих температур | -40°С - +60°С |
| Температурное разрешение на уровне 30°С по всему полю зрения | 0,05°С (0,02°С) |
| Погрешность измерения абсолютных температур по АЧТ по всему полю зрения | +/- 1°С или +/- 1% от диапазона |
| Спектральный диапазон | 3,5 - 5 мкм |
| Поле зрения | Не менее 25 x 20° |
| Число элементов разложения в строке | 640 |
| Число строк в кадре | 480 |
| Время формирования кадра (три скорости сканирования) | Не более 0.5 сек., 1.6 сек., 3.2 сек. |
| Разрешение встроенной видеокамеры | 640 х 480 |
| Встроенный лазерный целеуказатель | лазер, 1мВт / 635 нм, красное свечение |
| Диапазон измерения коэффициента теплового излучения | 0,5 - 1 |
| Диапазон измерения плотности тепловых потоков | 5 - 500 Вт/М2 |
| Диапазон измерения сопротивления теплопередачи | 0,05 – 5 м2хК/Вт |
| Основная относительная погрешность измерения плотности тепловых потоков, не более | ±7 % |
| Диапазон измерения влажности воздуха | 3 – 97 % |
| Погрешность измерения влажности воздуха | ±3% |
| Вычисление температуры точки росы | При температуре воздуха от - 40°C до +45°С |
| Вес ИК-камеры | Не более 1.4 кг |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Инфракрасная камера | 1 |
| 2 | Процессорный блок на базе компьютера типа NETBOOK | 1 |
| 3 | Программное обеспечение для обработки термограмм и подготовки отчетов | 1 |
| 4 | Аккумуляторы | 4 |
| 5 | Сетевое зарядное устройство | 1 |
| 6 | Комплект соединительных кабелей | 1 |
| 7 | Штатив | 1 |
| 8 | Термос | 1 |
| 9 | Термометр контактный ТК5.06С с комплектом из 3-х сменных зондов | 1 |
| 10 | Измеритель теплового потока ИТП МГ4 «Поток» | 1 |
