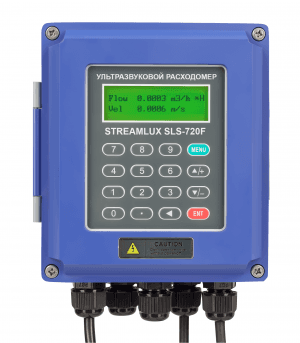

Стационарный ультразвуковой расходомер STREAMLUX® SLS-720F
Код товара: 1519
Цена по запросу
Стационарные ультразвуковые расходомеры Streamlux SLS-720F - это современные высокотехнологичные приборы для измерения объемного расхода жидкостей в напорных трубопроводах. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 400 метров позволяют смело отнести их к классу профессиональной аппаратуры.
Расходомеры Streamlux SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С, Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.
Специально для установки в местах с затрудненным подводом электричества предусмотрены модели с пониженным энергопотреблением с питанием от батареи для автономной работы до 1 года.
В зависимости от вашего предпочтения вы можете использовать стационарный расходомер SLS-720F, как с классическими измерительными участками на фланцевом соединении, так и с врезными или высокоточными накладными датчиками расхода.

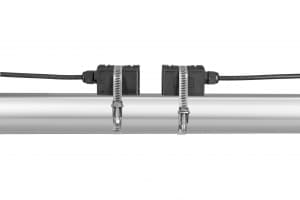

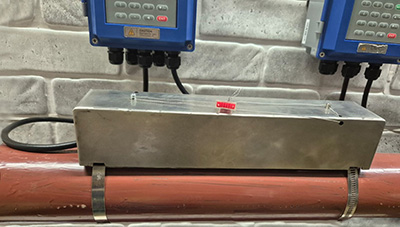

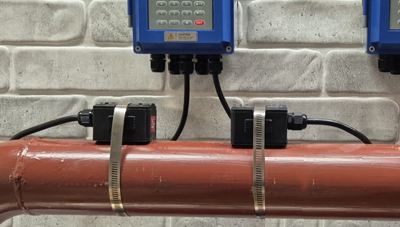

Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.

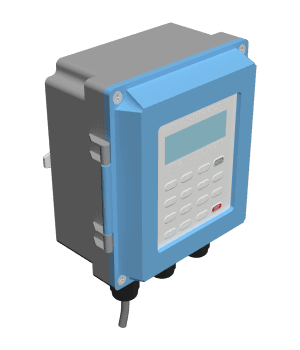

Ультразвуковые расходомеры Streamlux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера по умолчанию имеют класс защиты IP65, но опционально доступны в IP68 и могут устанавливаться в полностью затапливаемых колодцах.
С помощью ультразвуковых расходомеров Streamlux вы сможете:
- Определять скорость и направление потока
- Контролировать расход без врезки в сеть
- Настраивать гидравлические режимы
- Проверять работу насосов и узлов учета
- Проверять энергосистемы и системы ОВКВ
- Организовать учет сточных вод
- Замерять возврат конденсата паровых систем
- Дозировать жидкие вещества на производстве
- Снимать информацию о расходе для контроллеров АСУТП
- Передавать данные в диспетчерскую для отчета и контроля

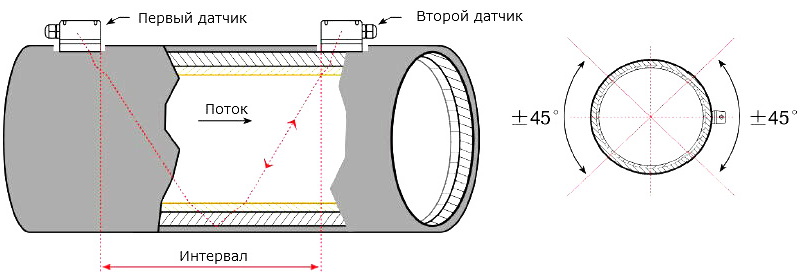

Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:
- Тахометрическими (турбинными и крыльчатыми)
- Электромагнитными
- Вихревыми
- Сужающими устройствами (диафрагмы, сопла, трубы Вентури)
В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
| Ду трубопровода | 25 — 100 мм 50 — 700 мм 300 — 6000 мм (в зависимости от выбранных датчиков) | ||||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||||
| Расстояние от датчиков до прибора | До 400 метров, кабель двухжильный, экранированный | ||||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны | ||||||||||||||
| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки | ||||||||||||||
| Входные сигналы | Датчики расхода (2) Дополнительные аналоговые входы (3) | ||||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
| ||||||||||||||
| GSM модем (опция) | При заказе услуги "Облачный сервис" | ||||||||||||||
| Запись данных |
| ||||||||||||||
| Запись данных на внешний носитель (опция) |
| ||||||||||||||
| Архив (опция) |
| ||||||||||||||
| Облачный сервис (опция) |
| ||||||||||||||
| Диапазон температур |
| ||||||||||||||
| Питание прибора |
|
Метрологические характеристики
| Номинальный диаметр, DN | Минимальный расход, qs, м3/ч | Номинальный расход, qp, м3/ч | Максимальный расход, qi, м3/ч |
| 15 | 0,007 | 1.5 | 3 |
| 20 | 0,012 | 2.5 | 5 |
| 25 | 0,018 | 3.5 | 7 |
| 32 | 0,029 | 6 | 12 |
| 40 | 0,046 | 10 | 20 |
| 50 | 0,071 | 28 | 56 |
| 65 | 0,12 | 50 | 100 |
| 80 | 0,181 | 72 | 145 |
| 100 | 0,29 | 110 | 230 |
| 125 | 0,45 | 180 | 360 |
| 150 | 0,64 | 250 | 500 |
| 200 | 1,14 | 450 | 900 |
| 250 | 1,77 | 700 | 1400 |
| 300 | 2,55 | 1000 | 2000 |
| 350 | 3,47 | 1400 | 2800 |
| 400 | 4,53 | 1800 | 3600 |
| 450 | 5,72 | 2250 | 4500 |
| 500 | 7,07 | 2800 | 5600 |
| 600 | 10,18 | 4050 | 8100 |
| 700 | 13,85 | 5500 | 11000 |
| 800 | 18,09 | 7200 | 14000 |
| 900 | 22,89 | 9150 | 18300 |
| 1000 | 28,26 | 11300 | 22600 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Стационарный ультразвуковой расходомер SLS-720F в IP67 корпусе из ABS-пластика, с универсальным креплением (на стену или на DIN-рейку) | 1 |

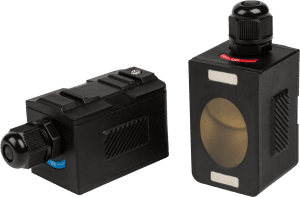

| 2 | Датчики Накладные магнитные (по умолчанию имеют IP65, опционально доступны в IP68) или врезные (IP67) ультразвуковые датчики для труб с Ду от 25 до 6000 мм (входят в комплект в зависимости от модели) | 1 |
| 3 | Хомуты нержавеющие для фиксации датчиков | 1 |
| 4 | Кабель «датчики» - «прибор» (по умолчанию по 2х5 метров, максимально возможно – 2х400м) | 1 |
| 5 | Гель-смазка | 1 |
| 6 | Инструкция на русском языке | 1 |

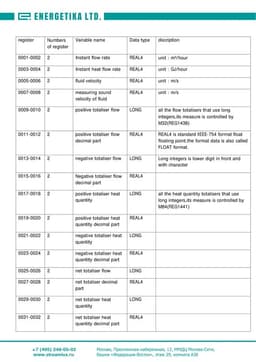

Протоколы ModBus

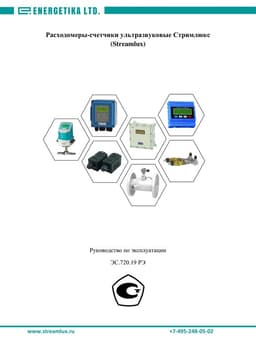

Руководство по эксплуатацииОписание
Стационарные ультразвуковые расходомеры Streamlux SLS-720F - это современные высокотехнологичные приборы для измерения объемного расхода жидкостей в напорных трубопроводах. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 400 метров позволяют смело отнести их к классу профессиональной аппаратуры.
Расходомеры Streamlux SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С, Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.
Специально для установки в местах с затрудненным подводом электричества предусмотрены модели с пониженным энергопотреблением с питанием от батареи для автономной работы до 1 года.
В зависимости от вашего предпочтения вы можете использовать стационарный расходомер SLS-720F, как с классическими измерительными участками на фланцевом соединении, так и с врезными или высокоточными накладными датчиками расхода.
Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.
Ультразвуковые расходомеры Streamlux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера по умолчанию имеют класс защиты IP65, но опционально доступны в IP68 и могут устанавливаться в полностью затапливаемых колодцах.
С помощью ультразвуковых расходомеров Streamlux вы сможете:
- Определять скорость и направление потока
- Контролировать расход без врезки в сеть
- Настраивать гидравлические режимы
- Проверять работу насосов и узлов учета
- Проверять энергосистемы и системы ОВКВ
- Организовать учет сточных вод
- Замерять возврат конденсата паровых систем
- Дозировать жидкие вещества на производстве
- Снимать информацию о расходе для контроллеров АСУТП
- Передавать данные в диспетчерскую для отчета и контроля
Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:
- Тахометрическими (турбинными и крыльчатыми)
- Электромагнитными
- Вихревыми
- Сужающими устройствами (диафрагмы, сопла, трубы Вентури)
В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
Характеристики
| Ду трубопровода | 25 — 100 мм 50 — 700 мм 300 — 6000 мм (в зависимости от выбранных датчиков) | ||||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||||
| Расстояние от датчиков до прибора | До 400 метров, кабель двухжильный, экранированный | ||||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны | ||||||||||||||
| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки | ||||||||||||||
| Входные сигналы | Датчики расхода (2) Дополнительные аналоговые входы (3) | ||||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
| ||||||||||||||
| GSM модем (опция) | При заказе услуги "Облачный сервис" | ||||||||||||||
| Запись данных |
| ||||||||||||||
| Запись данных на внешний носитель (опция) |
| ||||||||||||||
| Архив (опция) |
| ||||||||||||||
| Облачный сервис (опция) |
| ||||||||||||||
| Диапазон температур |
| ||||||||||||||
| Питание прибора |
|
Метрологические характеристики
| Номинальный диаметр, DN | Минимальный расход, qs, м3/ч | Номинальный расход, qp, м3/ч | Максимальный расход, qi, м3/ч |
| 15 | 0,007 | 1.5 | 3 |
| 20 | 0,012 | 2.5 | 5 |
| 25 | 0,018 | 3.5 | 7 |
| 32 | 0,029 | 6 | 12 |
| 40 | 0,046 | 10 | 20 |
| 50 | 0,071 | 28 | 56 |
| 65 | 0,12 | 50 | 100 |
| 80 | 0,181 | 72 | 145 |
| 100 | 0,29 | 110 | 230 |
| 125 | 0,45 | 180 | 360 |
| 150 | 0,64 | 250 | 500 |
| 200 | 1,14 | 450 | 900 |
| 250 | 1,77 | 700 | 1400 |
| 300 | 2,55 | 1000 | 2000 |
| 350 | 3,47 | 1400 | 2800 |
| 400 | 4,53 | 1800 | 3600 |
| 450 | 5,72 | 2250 | 4500 |
| 500 | 7,07 | 2800 | 5600 |
| 600 | 10,18 | 4050 | 8100 |
| 700 | 13,85 | 5500 | 11000 |
| 800 | 18,09 | 7200 | 14000 |
| 900 | 22,89 | 9150 | 18300 |
| 1000 | 28,26 | 11300 | 22600 |

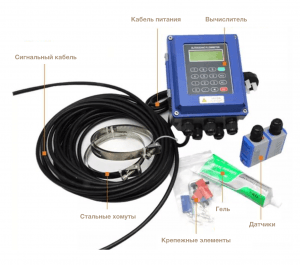

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Стационарный ультразвуковой расходомер SLS-720F в IP67 корпусе из ABS-пластика, с универсальным креплением (на стену или на DIN-рейку) | 1 |
| 2 | Датчики Накладные магнитные (по умолчанию имеют IP65, опционально доступны в IP68) или врезные (IP67) ультразвуковые датчики для труб с Ду от 25 до 6000 мм (входят в комплект в зависимости от модели) | 1 |
| 3 | Хомуты нержавеющие для фиксации датчиков | 1 |
| 4 | Кабель «датчики» - «прибор» (по умолчанию по 2х5 метров, максимально возможно – 2х400м) | 1 |
| 5 | Гель-смазка | 1 |
| 6 | Инструкция на русском языке | 1 |
