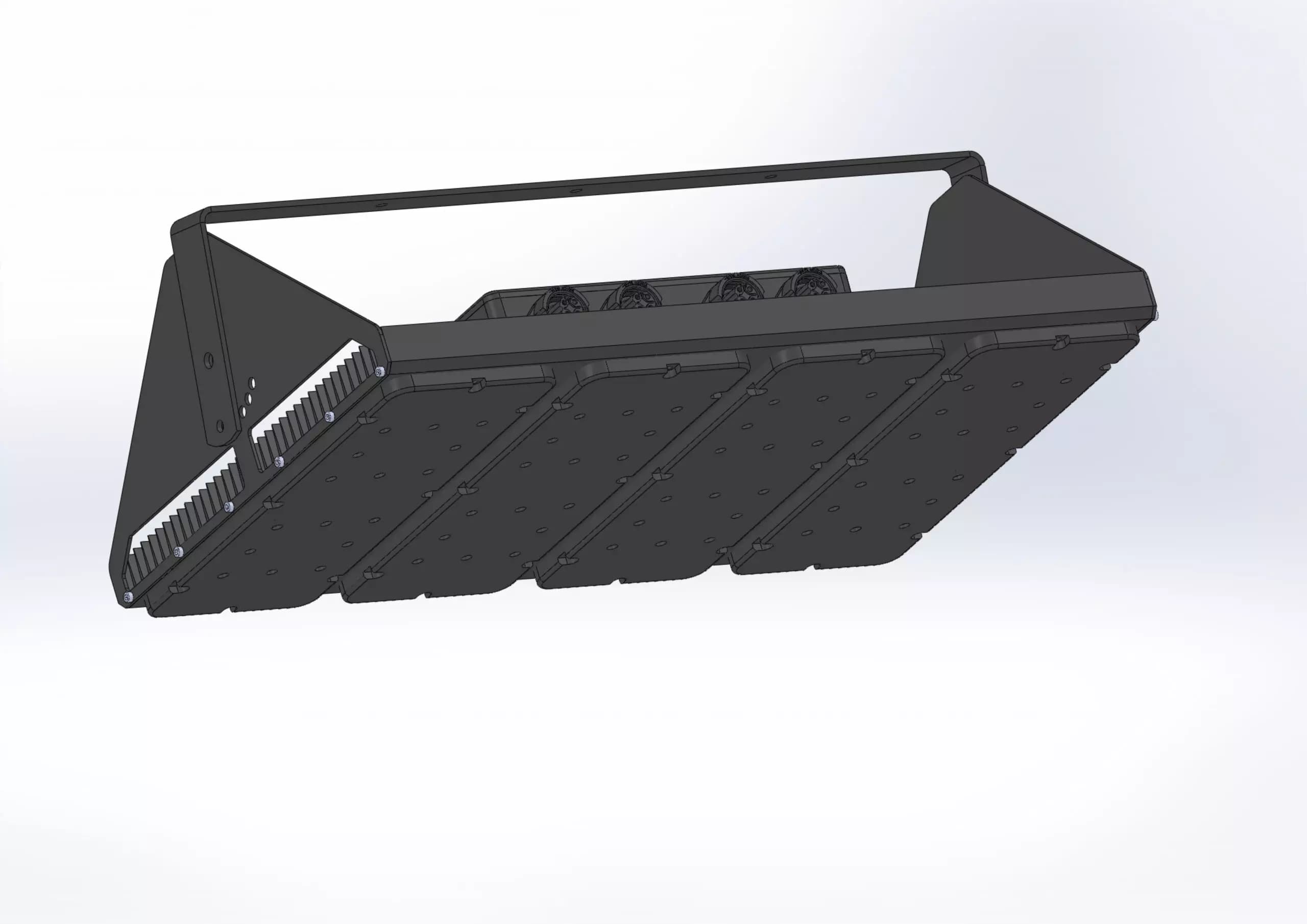

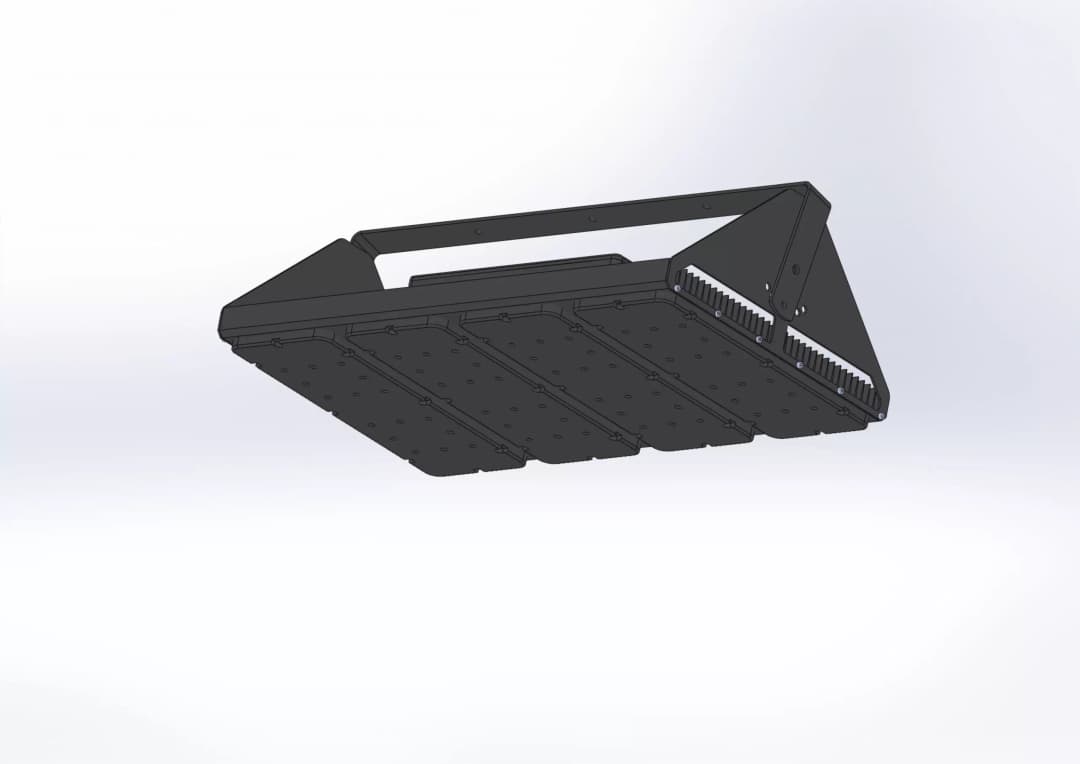

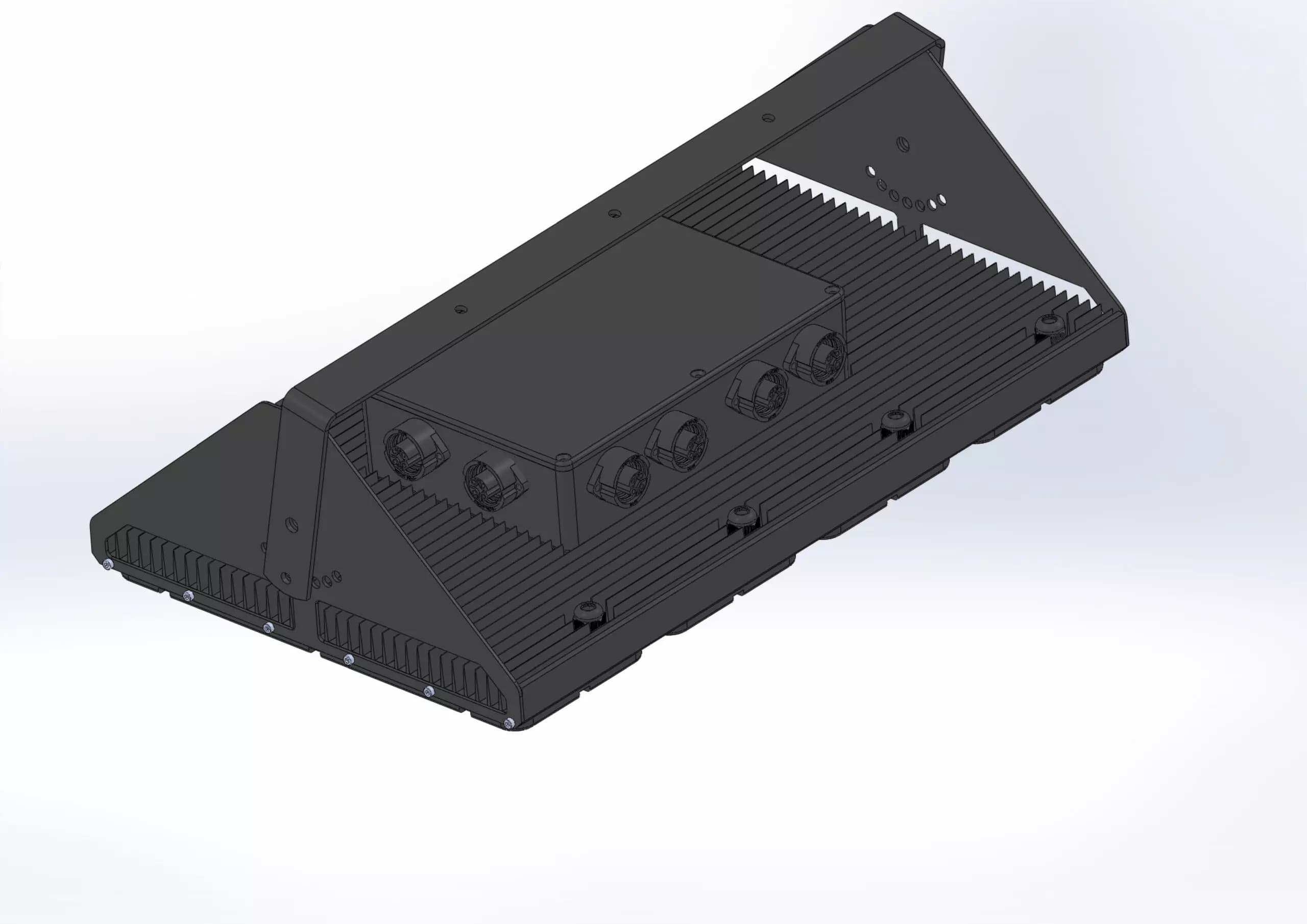

Стационарный светильник ультрафиолетового и белого света Тетра-Х Машпроект
Код товара: 1510
Цена по запросу
Светильник «Тетра-Х» является источником УФ-излучения при проведении неразрушающего контроля изделий, с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Уникальной особенностью светильника является возможность регулировки интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных технических решений.
Условия визуального выявления протяженных индикаторных следов дефектов (соотношение ширины следа и ширины раскрытия дефекта 10:1)
| Класс чувствительности | Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) | Освещенность, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп | ||||
| люминесцентных | накаливания | |||||
| отн. ед. | мкВт/см2 | комбини- рованная | общая | комбини- рованная | общая | |
| I | 300-100 | 3000-1000 | 2500* | 750 | 2000* | 500 |
| II | ||||||
| III | 150±50 | 1500±500 | 2000 | 500 | 1500 | 400 |
| IV | 75±25 | 750±250 | 750 | 300 | 500 | 200 |
| Технологический | До 50 | До 500 | ||||
*При цветном методе с диффузионным проявлением допускается принимать значения соответственно 4000 и 3000 лк.
Светильник «Тетра-Х» полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011 т.к. все заявленные параметры интенсивности УФ света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1%, что делает данный светильник максимально безопасным для потребителя: интенсивность белого света в УФ-свете менее 20 лк.
Освещение УФ-излучения с длиной волны 365 нм обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Отличительные особенности:
- Регулируемая интенсивность УФ-излучения до 12 000 мкВт/см² и дополнительный видимый свет служат для универсального применения.
- Высококачественные светодиоды, используемые в светильнике, позволяют непрерывно работать более 8 часов без остановки.
- Пик интенсивности УФ-света достигается в момент включения и стабилен на протяжении всего времени работы.
- Выпускаются модели с УФ и видимым светом, а также только с видимым светом, с возможностью подключения к сети 220В и 24В.
Основные конструктивные особенности:
- Герметичный и ударопрочный корпус – устойчивость к любым условиям.
- Пассивное охлаждение – бесшумная работа без вентилятора.
- Линза без помутнения – равномерная засветка в течение всего срока службы.
Регулируемая интенсивность УФ-излучения до 12000 мкВт/см² и дополнительный видимый свет служат для универсального применения. Длина волны УФ-излучения составляет 365 нм, что обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Пик интенсивности УФ света достигается в момент включения светильника и стабилен на протяжении всего времени работы.
Высококачественные светодиоды, используемые в данном светильнике, позволяют непрерывно использовать светильник более 8 часов без остановки.
| Характеристика | Значение |
Источник освещения:
| 32 40 |
| Длина волны с пиком излучения, нм | 365 ± 5 |
| Диапазон интенсивности УФ-излучения, мкВт/см2 | от 300 до 12 000 |
| Диаметр пятна с интенсивностью УФ облучения не менее 2 000 мкВт/см2, на расстоянии 80 см от источника, мм, не менее | 1200 на 800 |
| Засветка видимым спектром в режиме УФ-облучения при максимальном значении УФ, лк, не более | 20 |
| Напряжение питания, В | 24 |
| Потребляемый ток, А | 2,5 |
| Корпус осветителя | Алюминиевый сплав, пластик |
Габариты изделия (длина х толщина х высота):
| 300 х 500 х 160 142 х 80 х 81 |
Масса изделия:
| 13 0,3 |
Условия эксплуатации
| -20 … +50 95 70 … 106,7 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Источник ультрафиолетового и белого света | 1 |
| 2 | Блок управления | 1 |
| 3 | Кабель соединительный до блока управления | 1 |
| 4 | Кабель сетевой для блока питания 3 м | 1 |
| 5 | Руководство по эксплуатации, совмещенное с паспортом | 1 |
Описание
Светильник «Тетра-Х» является источником УФ-излучения при проведении неразрушающего контроля изделий, с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Уникальной особенностью светильника является возможность регулировки интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных технических решений.
Условия визуального выявления протяженных индикаторных следов дефектов (соотношение ширины следа и ширины раскрытия дефекта 10:1)
| Класс чувствительности | Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) | Освещенность, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп | ||||
| люминесцентных | накаливания | |||||
| отн. ед. | мкВт/см2 | комбини- рованная | общая | комбини- рованная | общая | |
| I | 300-100 | 3000-1000 | 2500* | 750 | 2000* | 500 |
| II | ||||||
| III | 150±50 | 1500±500 | 2000 | 500 | 1500 | 400 |
| IV | 75±25 | 750±250 | 750 | 300 | 500 | 200 |
| Технологический | До 50 | До 500 | ||||
*При цветном методе с диффузионным проявлением допускается принимать значения соответственно 4000 и 3000 лк.
Светильник «Тетра-Х» полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011 т.к. все заявленные параметры интенсивности УФ света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1%, что делает данный светильник максимально безопасным для потребителя: интенсивность белого света в УФ-свете менее 20 лк.
Освещение УФ-излучения с длиной волны 365 нм обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Отличительные особенности:
- Регулируемая интенсивность УФ-излучения до 12 000 мкВт/см² и дополнительный видимый свет служат для универсального применения.
- Высококачественные светодиоды, используемые в светильнике, позволяют непрерывно работать более 8 часов без остановки.
- Пик интенсивности УФ-света достигается в момент включения и стабилен на протяжении всего времени работы.
- Выпускаются модели с УФ и видимым светом, а также только с видимым светом, с возможностью подключения к сети 220В и 24В.
Основные конструктивные особенности:
- Герметичный и ударопрочный корпус – устойчивость к любым условиям.
- Пассивное охлаждение – бесшумная работа без вентилятора.
- Линза без помутнения – равномерная засветка в течение всего срока службы.
Регулируемая интенсивность УФ-излучения до 12000 мкВт/см² и дополнительный видимый свет служат для универсального применения. Длина волны УФ-излучения составляет 365 нм, что обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Пик интенсивности УФ света достигается в момент включения светильника и стабилен на протяжении всего времени работы.
Высококачественные светодиоды, используемые в данном светильнике, позволяют непрерывно использовать светильник более 8 часов без остановки.
Характеристики
| Характеристика | Значение |
Источник освещения:
| 32 40 |
| Длина волны с пиком излучения, нм | 365 ± 5 |
| Диапазон интенсивности УФ-излучения, мкВт/см2 | от 300 до 12 000 |
| Диаметр пятна с интенсивностью УФ облучения не менее 2 000 мкВт/см2, на расстоянии 80 см от источника, мм, не менее | 1200 на 800 |
| Засветка видимым спектром в режиме УФ-облучения при максимальном значении УФ, лк, не более | 20 |
| Напряжение питания, В | 24 |
| Потребляемый ток, А | 2,5 |
| Корпус осветителя | Алюминиевый сплав, пластик |
Габариты изделия (длина х толщина х высота):
| 300 х 500 х 160 142 х 80 х 81 |
Масса изделия:
| 13 0,3 |
Условия эксплуатации
| -20 … +50 95 70 … 106,7 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Источник ультрафиолетового и белого света | 1 |
| 2 | Блок управления | 1 |
| 3 | Кабель соединительный до блока управления | 1 |
| 4 | Кабель сетевой для блока питания 3 м | 1 |
| 5 | Руководство по эксплуатации, совмещенное с паспортом | 1 |
