СПЦ-100/1-4 СПЦ-100/1-3 СПЦ-100/5-4 СПЦ-100/5 СПЦ-380/5-4
Код товара: 419
Цена по запросу
| Обозначение | Номинальные значения входных сигналов | Схема подключения | |
|---|---|---|---|
| Ток, А | Напряжение, В | ||
| СПЦ-100/1-4 | 3х1 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/1-3 | 2х1 | 3х100 | Трёхпроводная |
| СПЦ-100/5-4 | 3х5 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/5-3 | 2х5 | 3х100 | Трёхпроводная |
| СПЦ-380/5-4 | 3х5 | 3х220 | Четырёхпроводная |
| СПЦ-x/x-х | СПЦ-x/x-x-Т2 | СПЦ-x/x-x-Т3 | |
|---|---|---|---|
| Питание от сети переменного тока 187…253 В | + | + | + |
| Универсальное питание 120…370 В постоянного или 90…264 В переменного тока | - | + | + |
| Токовые выходы ±5 мА (±20 или 4…20 мА по заказу) | - | - | 3 шт. |
| Входы для опроса 4 датчиков "сухой контакт" | 4 шт. | 4 шт. | 4 шт. |
| Напряжение опроса датчиков "сухой контакт" | 30…48 В | 30 В | 30 В |
Структура условного обозначения: СПЦ-100/5-4-Т3 | | | | |_____ наличие дополнительных опций | | | |________ схема подключения СПЦ к измерительной цепи: | | | 3 – трёхпроводная | | | 4 – четырёхпроводная | | |__________ номинальное значение входного тока: | | 1 – 1 А | | 5 – 5 А | |_____________ номинальное значение линейного входного напряжения: | 100 – 100 В (для четырёхпроводной схемы фазное напряжение 57,7 В) | 380 – 380 В (для четырёхпроводной схемы фазное напряжение 220 В) |_________________ обозначение типа прибора

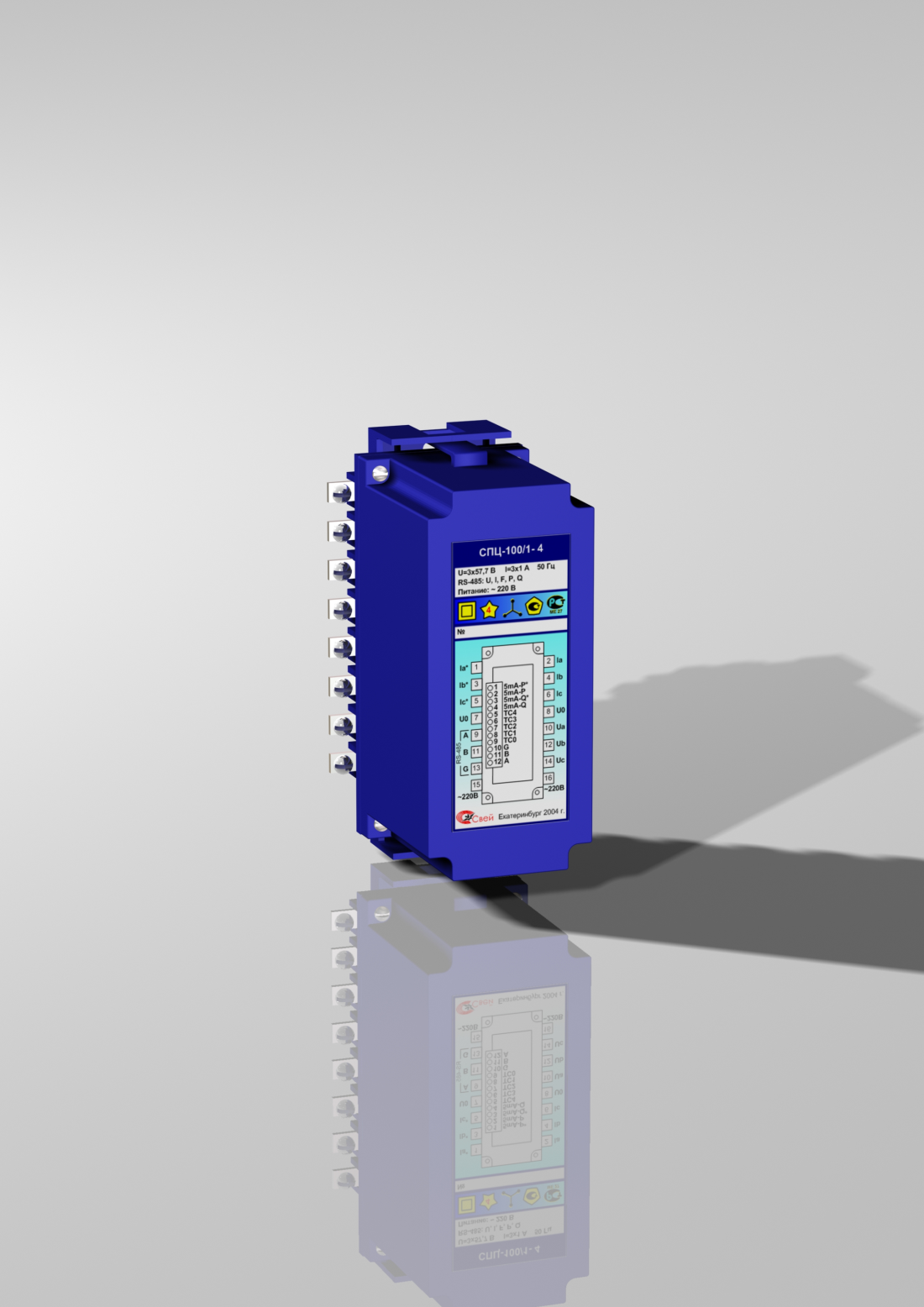

Исполнение СПЦ для переднего присоединения
Описание
| Обозначение | Номинальные значения входных сигналов | Схема подключения | |
|---|---|---|---|
| Ток, А | Напряжение, В | ||
| СПЦ-100/1-4 | 3х1 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/1-3 | 2х1 | 3х100 | Трёхпроводная |
| СПЦ-100/5-4 | 3х5 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/5-3 | 2х5 | 3х100 | Трёхпроводная |
| СПЦ-380/5-4 | 3х5 | 3х220 | Четырёхпроводная |
| СПЦ-x/x-х | СПЦ-x/x-x-Т2 | СПЦ-x/x-x-Т3 | |
|---|---|---|---|
| Питание от сети переменного тока 187…253 В | + | + | + |
| Универсальное питание 120…370 В постоянного или 90…264 В переменного тока | - | + | + |
| Токовые выходы ±5 мА (±20 или 4…20 мА по заказу) | - | - | 3 шт. |
| Входы для опроса 4 датчиков "сухой контакт" | 4 шт. | 4 шт. | 4 шт. |
| Напряжение опроса датчиков "сухой контакт" | 30…48 В | 30 В | 30 В |
Структура условного обозначения: СПЦ-100/5-4-Т3 | | | | |_____ наличие дополнительных опций | | | |________ схема подключения СПЦ к измерительной цепи: | | | 3 – трёхпроводная | | | 4 – четырёхпроводная | | |__________ номинальное значение входного тока: | | 1 – 1 А | | 5 – 5 А | |_____________ номинальное значение линейного входного напряжения: | 100 – 100 В (для четырёхпроводной схемы фазное напряжение 57,7 В) | 380 – 380 В (для четырёхпроводной схемы фазное напряжение 220 В) |_________________ обозначение типа прибора
Исполнение СПЦ для переднего присоединения
