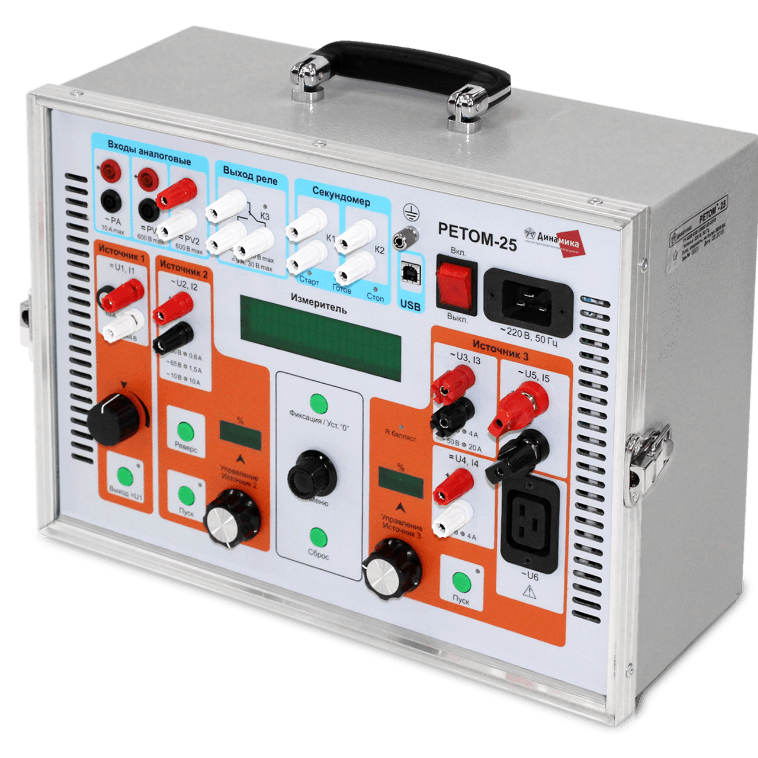

РЕТОМ-25 устройство измерительное параметров релейной защиты
Код товара: 2001
Цена по запросу
Область применения
Проверка и наладка вторичного и первичного оборудования:
- всех типов электромеханических реле (направленных и ненаправленных реле тока, реле напряжения, сопротивления, мощности, частоты, времени, указательных, промежуточных и т.д.),
- микропроцессорных защит 6-10-35 кВ,
- УЗО,
- измерительных трансформаторов тока,
- измерительных трансформаторов напряжения,
- заземления,
- АПВ,
- высоковольтных выключателей,
- автоматических выключателей,
- низковольтных аппаратов управления,
- контакторов, электромагнитных пускателей и т.д.
Основные достоинства РЕТОМ-25:
- максимальный выходной ток 200 А обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока;
- максимальная выходная мощность – 1400 ВА, при работе с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000 – 5000 ВА;
- выходное напряжение 250 В позволяет работать в сетях 220 В, снимать вольт-амперные характеристики измерительных трансформаторов тока с напряжением насыщения 250 В;
- наличие электронного регулятора позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений; дополнительные индикаторы дают возможность определять текущее положение регулятора;
- широкий спектр измерений: выдаваемого и внешнего тока, напряжения, частоты, фазового угла, всех видов временных характеристик (срабатывание, возврат, длительность, разновременность, дребезг) различных реле и коммутационных аппаратов, определение полного, активного и реактивного сопротивления, полной, активной и реактивной мощности;
- различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц);
- возможность регулирования фазового угла между двумя источниками, что позволяет проверять направленные защиты (реле мощности, реле сопротивления и т.д), а также системы синхронизации;
- возможность изменения частоты в широком диапазоне (20-1000 Гц), что позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ;
- источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В);
- возможность работы как в автономном режиме, так и под управлением ПК;
- программное обеспечение, входящее в комплект поставки, включает в себя модуль «Ручное управление» для полноценного управления основными органами РЕТОМ-25, а также программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
- расширение функциональных возможностей прибора за счет применения дополнительных блоков.
- прибор удобен для транспортирования благодаря небольшому весу (всего 19 кг) и малым габаритам, а съемная крышка позволяет работать с ним как в вертикальном, так и в горизонтальном положениях.

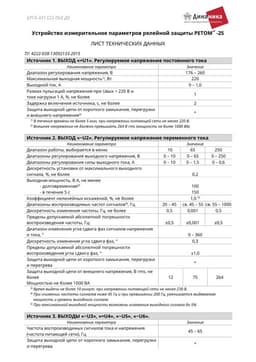

| ВЫХОД "=U1". Регулируемое напряжение постоянного тока | ||||||
| Наименование параметра | Значение | |||||
| Диапазон регулирования напряжения, В | 176 – 260 | |||||
| Максимальная выходная мощность1), Вт | 220 | |||||
| Выходной ток, А | 0 – 1,0 | |||||
| Размах пульсаций напряжения при Uвых = 220 В и токе нагрузки 1 А, %, не более | 1 | |||||
| Задержка включения источника, с, не более | 2 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения2) | + | |||||
1) В течение времени не более 5 мин, при напряжении питающей сети не менее 220 В. 2) Внешнее напряжение не должно превышать 264 В rms(мощность не более 1000 ВА). | ||||||
| ВЫХОД "~U2". Регулируемое напряжение постоянного тока | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | 10 | 65 | 250 | |||
| Диапазоны регулирования выходного напряжения, В | 0 – 10 | 0 – 65 | 0 – 250 | |||
| Диапазоны регулирования силы выходного тока, А | 0 – 10 | 0 – 1,5 | 0 – 0,6 | |||
| Дискретность установки от максимального выходного сигнала, %, не более | 0,2 | |||||
| Выходная мощность, В∙А, не менее | ||||||
| - долговременная3) | 100 | |||||
| - в течение 5 с | 150 | |||||
| Коэффициент нелинейных искажений, %, не более | 1,0 5) | |||||
| Диапазоны воспроизводимых частот сигналов4), Гц | 20 – 45 | св. 45 – 55 | св. 55 – 1000 | |||
| Дискретность изменения частоты, Гц, не более | 0,5 | 0,001 | 0,5 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц: | ±0,5 | ±0,001 | ±0,5 | |||
| Диапазон изменения угла сдвига фаз сигналов напряжения и тока, ° | 0 – 360 | |||||
| Дискретность изменения угла сдвига фаз, ° | 0,3 | |||||
| Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, ° | ±1,0 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и перегрева | + | |||||
| Защита выходной цепи от внешнего напряжения, В rms, не более Мощностью не более 1000 ВА | 12 | 75 | 264 | |||
3) Время выдачи не более 10 минут, при напряжении питающей сети не менее 230 В. 4) При снижении частоты сигналов ниже 45 Гц и при превышении 200 Гц, уменьшается выдаваемая мощность и уровень выходного сигнала. 5) При максимальной выходной мощности возможны искажения выходного сигнала до 5%. | ||||||
| ВЫХОДЫ "~U3", "=U4", "~U5", "~U6" | ||||||
| Наименование параметра | Значение | |||||
| Частота воспроизводимых сигналов тока и напряжения (частота питающей сети), Гц | 45 – 65 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и перегрева | + | |||||
| Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | "250 В" | "50 В" | ||||
| Диапазоны регулирования силы тока, А | 0 – 6 | 0 – 30 | ||||
| Диапазоны регулирования напряжения, В | 6 – 250 | 1,0 – 50 | ||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 1000 | |||||
| - в течение 1 мин | 12007) | |||||
| - в течение 10 с | 14007) | |||||
| ВЫХОДЫ "=U4". Регулируемое или выпремляемое (несглаженное) напряжение. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | "Выход U4" | |||||
| Пункт в меню работы для постоянного тока Источника 3 | "Выпрямленн." | "Сглаженный" | ||||
| Род тока | выпрямленный | постоянный | ||||
| Диапазон регулирования напряжения, В | 8 – 250 | 10 – 350 | ||||
| Диапазон регулирования тока, А | 0 – 3 | 0 – 2 | ||||
| Коммутируемый ток, А | 2 | 0,5 | ||||
| Размах пульсаций напряжения от установленного значения, %, при выходном напряжении 220 В, не более: | ||||||
| - при токе 1 А | – | 10 | ||||
| - при токе 2 А | – | 15 | ||||
| Долговременная выходная мощность6), Вт, не менее | 750 | 700 | ||||
| ВЫХОДЫ "~U5". Регулируемый переменный ток. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | 150 А | |||||
| Диапазон регулирования напряжения, В | 0 – 7,5 | |||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 1000 | |||||
| - в течение 1 мин | 12007) | |||||
| - в течение 5 с | 14007) | |||||
| Сила выходного тока, А, не менее: | ||||||
| - длительно6) | 130 | |||||
| - в течение 1 мин | 1507) | |||||
| - в течение 5 с | 2007) | |||||
| ВЫХОДЫ "~U6". Регулируемое напряжение переменного тока. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | Выход U6 | |||||
| Диапазон регулирования выходного напряжения6), В | 5 – 215 | |||||
| Сила выходного тока, A, не менее: | ||||||
| - длительно6) | 10 | |||||
| - в течение 5 с | 207) | |||||
| - в течение 0,5 c | 307) | |||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 2000 | |||||
| - в течение 1 мин | 22007) | |||||
| - в течение 5 с | 40007) | |||||
| - в течение 0,5 с | 50007) | |||||
| Сопротивление балластное (СБ). | ||||||
| Наименование параметра | Значение | |||||
| Сопротивление, Ом | 0 | 330 | ||||
| Допустимое время работы | длительно | не менее 1 мин | ||||
6) Параметры достигаются в длительном режиме (время выдачи не более 10 мин), при напряжении питающей сети не менее 220 В и максимальном выходном напряжении. 7) При напряжении питающей сети не менее 230 В. Примечание – При уровне сигнала меньше 5% допускается появление искажений. | ||||||
| Встроенный цифровой мультиметр. | ||||||
| Наименование параметра | Значение | |||||
| Род тока | постоянный / переменный | |||||
Амперметр | ||||||
| Разрешающая способность измерителя тока, А | 0,0001 | 0,001 | 0,01 | 0,1 | ||
| Пределы измерения8) силы постоянного тока Источника 1 (I1), А | - | 2,09) | - | - | ||
| Пределы измерения8) силы переменного тока входа PA, А | 0,1 | 1,0 | 10 | - | ||
| Пределы измерения8) силы переменного тока Источника 2 (I2), А | 0,2 | 2,0 | 20 | - | ||
| Пределы измерения8) силы переменного тока Источника 3 (I3), А | 0,5 | 5,0 | 50 | - | ||
| Пределы измерения8) силы постоянного тока Источника 3 (I4), А | 0,5 | 5,0 | - | |||
| Пределы измерения8) силы переменного тока Источника 3 (I5), А | - | - | 50 | 500 | ||
| Минимальное допустимое значение измеряемой величины, % предела измерения | 10 | |||||
| Пределы допускаемой приведенной основной погрешности измерения силы тока для предела “2 А” (Источник 1), % | 2 | |||||
| Пределы допускаемой абсолютной основной погрешности измерения силы тока, А: | ||||||
| - для пределов 50 А, 500 А выхода U5 | ± [0,0;1x+0,001 Xк ] | |||||
| - для остальных пределов (кроме 2 А (I1), 50 А, 500 А (I5)) | ± [0,0;05x+0,0005 Xк ] | |||||
| Минимальное время измерения тока, мс | 110) | |||||
| Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С | ||||||
| Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения | ||||||
Вольтметр | ||||||
| Пределы измерения8) напряжения, В | 6 | 600 | ||||
| Разрешающая способность измерителя напряжения, В | 0,001 | 0,1 | ||||
| Минимальное время измерения напряжения, мс | 110) | |||||
| Минимальное допустимое значение измеряемой величины, % предела | 1 | |||||
| Перегрузочная способность входов, %, от предела | 130 | |||||
| Пределы допускаемой абсолютной основной погрешности измерения напряжения, В | ± [0,005x+0,0005 Xк] | |||||
| Входное сопротивление вольтметра, кОм, не менее | 1000 | |||||
| Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной измене-нием температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С | ||||||
| Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения | ||||||
Частотомер | ||||||
| Диапазоны измерений частоты по входу напряжения, Гц | 20 - 45 | св. 45 - 55 | св. 55 -1000 | |||
| Разрешающая способность измерения частоты, Гц | 0,01 | 0,001 | 0,1 | |||
| Пределы допускаемой абсолютной погрешности измерения частоты в рабочих диапазонах измерения напряжения, Гц | ± 0,05 | ± 0,005 | ± 0,5 | |||
| Минимально допустимое значение уровня напряжения при измерении частоты, мВ | 600 | |||||
Фазометр | ||||||
| Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, ° | 0-360 | |||||
| Разрешающая способность измерения угла сдвига фаз, ° | 0,1 | |||||
| Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами в рабочих диапазонах измерения тока и напряжения, ° | ± 1,0 | |||||
| Минимально допустимое значение уровня напряжения при измерении фазы, мВ | 600 | |||||
| Пределы допускаемой дополнительной погрешности измерения угла сдвига фаз, обусловленной изменением температуры окружающей среды – не более предела основной погрешности на каждые 10 °С | ||||||
| Примечание – Угол сдвига фаз измеряется только в пределах отклонения частоты сети 45-55 Гц. Измерение выполняется только для сигналов основной гармоники. | ||||||
| Дополнительно рассчитываемые параметры | ||||||
| Активная мощность | P | |||||
| Реактивная мощность | Q | |||||
| Полная мощность | S | |||||
| Сопротивление | Z | |||||
| - активная составляющая | R | |||||
| - реактивная составляющая | XL/XC | |||||
| Тангенс угла потерь | TG | |||||
| КПД (коэффициент мощности) | CОS | |||||
| Погрешность измерения дополнительных расчетных параметров складывается из погрешностей основных измеряемых параметров и определяется как корень квадратный из суммы квадратов. | ||||||
8) Указана верхняя граница диапазона измерений. Выбор предела измерения соответствующего параметра осуществляется в меню устройства. По умолчанию в меню для каждого параметра установлен режим автоматического переключения между диапазонами измерений – АВТО. 9) Способность амперметра отображать измеряемые значения ограничивается максимальными возможностями воспроизведения соответствующего источника тока. 10) Измерение параметров с заданной погрешностью обеспечивается при времени измерения свыше 320 мс. Примечание – В формулах абсолютной погрешности приняты обозначения: Xк – конечное значение диапазона (предел) измерений соответствующей величины; x – измеренное значение соответствующей величины. | ||||||
| Встроенный цифровой секундомер. | ||||||
| Наименование параметра | Значение | |||||
| Диапазоны измерений временных интервалов | 0,0 – 999,9 мc | 1,000 – 9,999 c | 10,00 – 99,99 c | 100,0 – 999,9 c11) | 1000 – 9999 c11) | |
| Разрешающая способность | 0,1 мc | 0,001 c | 0,01 c | 0,1 c | 1 c | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ±0,5 мc | ±0,01 c | ±0,1 c | ±1 c | ||
| Возможность измерения временных параметров: | ||||||
| - время срабатывания | + | |||||
| - время возврата | + | |||||
| - длительность замкнутого (разомкнутого) состояния | + | |||||
| - разновременность срабатывания и отпускания контактов | + | |||||
| - длительность дребезга контактов | + | |||||
| Дискретные входы: | ||||||
| - тип дискретных входов | "сухой контакт" контакт с потенциалом до + 300 В | |||||
| - первоначальный бросок тока, мА, не менее | 50 | |||||
| Дискретный выход: | ||||||
| -тип дискретных выходов | контакт с нагрузочной способностью до ~5 А, 250 В и =5 А, 30 В | |||||
| - коммутационная способность при напряжении постоянного тока от 24 до 250 В и активной нагрузке, Вт, не менее | 30 | |||||
11)Свыше 99,99 с метрологические характеристики не нормируются. Указана типовая погрешность. | ||||||
| Дополнительные функции | ||||||
| Наименование параметра | Значение | |||||
| Режим одиночного импульса работы Источника 3 | ||||||
| - диапазон изменения времени выдачи одиночного импульса | 20 – 100 мс с шагом 20 мс | |||||
| 100 – 1000 мс с шагом 100 мс | ||||||
| 1 – 10 с с шагом 1 с | ||||||
| - уставка заводская, мс | 100 | |||||
| Импульсный режим работы Источника 3 | ||||||
| - диапазон изменения времени выдачи и времени паузы импульсов | 20 – 100 мс с шагом 20 мс | |||||
| 100 – 1000 мс с шагом 100 мс | ||||||
| 1 – 5 с с шагом 1 с | ||||||
| - уставка заводская времени выдачи, мс | 500 | |||||
| - уставка заводская времени паузы, с | 5 | |||||
| Измерение в импульсных режимах | ||||||
| - весь диапазон 20 мс – 10 с | любой ручной предел измерения | |||||
| - для диапазона 20 – 300 мс | предел "6 В" входов PV1, PV2; предел "500 А" выхода I5; предел "10 А" входа PA | |||||
| - для диапазона 400 мс – 10 с | все пределы выходов U3-U6, I3, I5; входов PV1, PV2, PA | |||||
| Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5) | ||||||
| - сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "6 В") | уменьшение напряжения до уровня 0,1 предела (0,6 В для предела "6 В") | |||||
| - сигнал останова счета для входа PA и выходов I2, I3, I5 | уменьшение тока до уровня 0,1 предела (1 А для предела "10 А") | |||||
| - дискретность измерения, мс | 2,5 | |||||
| Фильтр отстройки от вибрации контакта входов секундомера: | ||||||
| - диапазон изменения постоянной времени, мс | 1 – 40 | |||||
| - уставка заводская, мс | 3 | |||||
| Измерение времени дребезга контактов: | ||||||
| - диапазон изменения задержки фиксации замыкания контактов, мс | 0,1 – 10,0 | |||||
| - уставка задержки заводская, мс | 1,0 | |||||
| Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц. | ||||||
| Рабочие условия применения | ||||||
| Наименование параметра | Значение | |||||
| Диапазон рабочих температур, °С | от - 20 до + 50 | |||||
| Температура нормальных условий, °С | 20 ± 5 | |||||
| Температура транспортирования, °С | от - 50 до + 70 | |||||
| Температура хранения, °С | от - 50 до + 70 | |||||
| Относительная влажность воздуха, %, не более | 95 | |||||
| Атмосферное давление, кПа | от 73,3 до 106,7 | |||||
| Высота над уровнем моря, м, не более | 2000 | |||||
| Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 | |||||
| Питание устройства: | ||||||
| - частота однофазной сети, Гц | 45 – 65 | |||||
| - напряжение сети, В | 187 – 264 | |||||
| Общие технические данные | ||||||
| Наименование параметра | Значение | |||||
| Степень защиты по ГОСТ 14254-96: | ||||||
| - оболочки | IP20 | |||||
| - выходных клемм | IP00 | |||||
| Требования безопасности по ГОСТ 12.2.091-2012: | ||||||
| - изоляция | основная | |||||
| - категория измерений (категория перенапряжения) | CAT II | |||||
| - степень загрязнения микросреды | 2 | |||||
| Испытательное напряжение электрической прочности изоляции11), В: | ||||||
| - цепей сетевого питания относительно корпуса | 1500 | |||||
| - токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса | 1500 | |||||
| - токоведущих частей Источника 3 относительно цепей сетевого питания / ;корпуса - входов PV1, PV2 мультиметра относительно цепей сетевого питания / корпуса | 1500 1500 | |||||
| - входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга | 1500 | |||||
| - между токоведущими частями (относительно друг друга) | 1500 | |||||
| Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее | 40 | |||||
| Защита от поражения электрическим током | ГОСТ 12.2.007.0-75 класс I | |||||
| Требования по ЭМС | ГОСТ Р 51317.6.5-2006 | |||||
| Номинальная потребляемая мощность, ВА, не более | 3000 | |||||
| Сила потребляемого тока, А, не более | 30 | |||||
| Масса устройства, кг, не более | 19 | |||||
| Габаритные размеры устройства, мм, не более (вхшхг) | 340 × 430 × 205 | |||||
11) Напряжение переменного тока, частота 50 Гц | ||||||
| Характеристики надежности | ||||||
| Наименование параметра | Значение | |||||
| Средний срок службы устройств, лет, не менее | 30 | |||||
| Средняя наработка на отказ, ч, не менее | 25 000 | |||||
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более | 3 | |||||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 |  испытательный прибор РЕТОМ-25 | 1 |
| 2 |  Кабели силовые | 1 |
| 3 |  Кабели силовые и общего назначения | 1 |
| 4 |  Кабели питания и заземления | 1 |
| 5 |  Кабель информационный | 1 |
| 6 |  Концеватели, переходники, "крокодилы" | 1 |
Полный лист технических данныхОписание
Область применения
Проверка и наладка вторичного и первичного оборудования:
- всех типов электромеханических реле (направленных и ненаправленных реле тока, реле напряжения, сопротивления, мощности, частоты, времени, указательных, промежуточных и т.д.),
- микропроцессорных защит 6-10-35 кВ,
- УЗО,
- измерительных трансформаторов тока,
- измерительных трансформаторов напряжения,
- заземления,
- АПВ,
- высоковольтных выключателей,
- автоматических выключателей,
- низковольтных аппаратов управления,
- контакторов, электромагнитных пускателей и т.д.
Основные достоинства РЕТОМ-25:
- максимальный выходной ток 200 А обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока;
- максимальная выходная мощность – 1400 ВА, при работе с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000 – 5000 ВА;
- выходное напряжение 250 В позволяет работать в сетях 220 В, снимать вольт-амперные характеристики измерительных трансформаторов тока с напряжением насыщения 250 В;
- наличие электронного регулятора позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений; дополнительные индикаторы дают возможность определять текущее положение регулятора;
- широкий спектр измерений: выдаваемого и внешнего тока, напряжения, частоты, фазового угла, всех видов временных характеристик (срабатывание, возврат, длительность, разновременность, дребезг) различных реле и коммутационных аппаратов, определение полного, активного и реактивного сопротивления, полной, активной и реактивной мощности;
- различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц);
- возможность регулирования фазового угла между двумя источниками, что позволяет проверять направленные защиты (реле мощности, реле сопротивления и т.д), а также системы синхронизации;
- возможность изменения частоты в широком диапазоне (20-1000 Гц), что позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ;
- источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В);
- возможность работы как в автономном режиме, так и под управлением ПК;
- программное обеспечение, входящее в комплект поставки, включает в себя модуль «Ручное управление» для полноценного управления основными органами РЕТОМ-25, а также программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
- расширение функциональных возможностей прибора за счет применения дополнительных блоков.
- прибор удобен для транспортирования благодаря небольшому весу (всего 19 кг) и малым габаритам, а съемная крышка позволяет работать с ним как в вертикальном, так и в горизонтальном положениях.
Характеристики
| ВЫХОД "=U1". Регулируемое напряжение постоянного тока | ||||||
| Наименование параметра | Значение | |||||
| Диапазон регулирования напряжения, В | 176 – 260 | |||||
| Максимальная выходная мощность1), Вт | 220 | |||||
| Выходной ток, А | 0 – 1,0 | |||||
| Размах пульсаций напряжения при Uвых = 220 В и токе нагрузки 1 А, %, не более | 1 | |||||
| Задержка включения источника, с, не более | 2 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения2) | + | |||||
1) В течение времени не более 5 мин, при напряжении питающей сети не менее 220 В. 2) Внешнее напряжение не должно превышать 264 В rms(мощность не более 1000 ВА). | ||||||
| ВЫХОД "~U2". Регулируемое напряжение постоянного тока | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | 10 | 65 | 250 | |||
| Диапазоны регулирования выходного напряжения, В | 0 – 10 | 0 – 65 | 0 – 250 | |||
| Диапазоны регулирования силы выходного тока, А | 0 – 10 | 0 – 1,5 | 0 – 0,6 | |||
| Дискретность установки от максимального выходного сигнала, %, не более | 0,2 | |||||
| Выходная мощность, В∙А, не менее | ||||||
| - долговременная3) | 100 | |||||
| - в течение 5 с | 150 | |||||
| Коэффициент нелинейных искажений, %, не более | 1,0 5) | |||||
| Диапазоны воспроизводимых частот сигналов4), Гц | 20 – 45 | св. 45 – 55 | св. 55 – 1000 | |||
| Дискретность изменения частоты, Гц, не более | 0,5 | 0,001 | 0,5 | |||
| Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц: | ±0,5 | ±0,001 | ±0,5 | |||
| Диапазон изменения угла сдвига фаз сигналов напряжения и тока, ° | 0 – 360 | |||||
| Дискретность изменения угла сдвига фаз, ° | 0,3 | |||||
| Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, ° | ±1,0 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и перегрева | + | |||||
| Защита выходной цепи от внешнего напряжения, В rms, не более Мощностью не более 1000 ВА | 12 | 75 | 264 | |||
3) Время выдачи не более 10 минут, при напряжении питающей сети не менее 230 В. 4) При снижении частоты сигналов ниже 45 Гц и при превышении 200 Гц, уменьшается выдаваемая мощность и уровень выходного сигнала. 5) При максимальной выходной мощности возможны искажения выходного сигнала до 5%. | ||||||
| ВЫХОДЫ "~U3", "=U4", "~U5", "~U6" | ||||||
| Наименование параметра | Значение | |||||
| Частота воспроизводимых сигналов тока и напряжения (частота питающей сети), Гц | 45 – 65 | |||||
| Защита выходной цепи от короткого замыкания, перегрузки и перегрева | + | |||||
| Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | "250 В" | "50 В" | ||||
| Диапазоны регулирования силы тока, А | 0 – 6 | 0 – 30 | ||||
| Диапазоны регулирования напряжения, В | 6 – 250 | 1,0 – 50 | ||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 1000 | |||||
| - в течение 1 мин | 12007) | |||||
| - в течение 10 с | 14007) | |||||
| ВЫХОДЫ "=U4". Регулируемое или выпремляемое (несглаженное) напряжение. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | "Выход U4" | |||||
| Пункт в меню работы для постоянного тока Источника 3 | "Выпрямленн." | "Сглаженный" | ||||
| Род тока | выпрямленный | постоянный | ||||
| Диапазон регулирования напряжения, В | 8 – 250 | 10 – 350 | ||||
| Диапазон регулирования тока, А | 0 – 3 | 0 – 2 | ||||
| Коммутируемый ток, А | 2 | 0,5 | ||||
| Размах пульсаций напряжения от установленного значения, %, при выходном напряжении 220 В, не более: | ||||||
| - при токе 1 А | – | 10 | ||||
| - при токе 2 А | – | 15 | ||||
| Долговременная выходная мощность6), Вт, не менее | 750 | 700 | ||||
| ВЫХОДЫ "~U5". Регулируемый переменный ток. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | 150 А | |||||
| Диапазон регулирования напряжения, В | 0 – 7,5 | |||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 1000 | |||||
| - в течение 1 мин | 12007) | |||||
| - в течение 5 с | 14007) | |||||
| Сила выходного тока, А, не менее: | ||||||
| - длительно6) | 130 | |||||
| - в течение 1 мин | 1507) | |||||
| - в течение 5 с | 2007) | |||||
| ВЫХОДЫ "~U6". Регулируемое напряжение переменного тока. | ||||||
| Наименование параметра | Значение | |||||
| Диапазон работы, выбирается в меню | Выход U6 | |||||
| Диапазон регулирования выходного напряжения6), В | 5 – 215 | |||||
| Сила выходного тока, A, не менее: | ||||||
| - длительно6) | 10 | |||||
| - в течение 5 с | 207) | |||||
| - в течение 0,5 c | 307) | |||||
| Выходная мощность, ВА, не менее: | ||||||
| - длительно6) | 2000 | |||||
| - в течение 1 мин | 22007) | |||||
| - в течение 5 с | 40007) | |||||
| - в течение 0,5 с | 50007) | |||||
| Сопротивление балластное (СБ). | ||||||
| Наименование параметра | Значение | |||||
| Сопротивление, Ом | 0 | 330 | ||||
| Допустимое время работы | длительно | не менее 1 мин | ||||
6) Параметры достигаются в длительном режиме (время выдачи не более 10 мин), при напряжении питающей сети не менее 220 В и максимальном выходном напряжении. 7) При напряжении питающей сети не менее 230 В. Примечание – При уровне сигнала меньше 5% допускается появление искажений. | ||||||
| Встроенный цифровой мультиметр. | ||||||
| Наименование параметра | Значение | |||||
| Род тока | постоянный / переменный | |||||
Амперметр | ||||||
| Разрешающая способность измерителя тока, А | 0,0001 | 0,001 | 0,01 | 0,1 | ||
| Пределы измерения8) силы постоянного тока Источника 1 (I1), А | - | 2,09) | - | - | ||
| Пределы измерения8) силы переменного тока входа PA, А | 0,1 | 1,0 | 10 | - | ||
| Пределы измерения8) силы переменного тока Источника 2 (I2), А | 0,2 | 2,0 | 20 | - | ||
| Пределы измерения8) силы переменного тока Источника 3 (I3), А | 0,5 | 5,0 | 50 | - | ||
| Пределы измерения8) силы постоянного тока Источника 3 (I4), А | 0,5 | 5,0 | - | |||
| Пределы измерения8) силы переменного тока Источника 3 (I5), А | - | - | 50 | 500 | ||
| Минимальное допустимое значение измеряемой величины, % предела измерения | 10 | |||||
| Пределы допускаемой приведенной основной погрешности измерения силы тока для предела “2 А” (Источник 1), % | 2 | |||||
| Пределы допускаемой абсолютной основной погрешности измерения силы тока, А: | ||||||
| - для пределов 50 А, 500 А выхода U5 | ± [0,0;1x+0,001 Xк ] | |||||
| - для остальных пределов (кроме 2 А (I1), 50 А, 500 А (I5)) | ± [0,0;05x+0,0005 Xк ] | |||||
| Минимальное время измерения тока, мс | 110) | |||||
| Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С | ||||||
| Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения | ||||||
Вольтметр | ||||||
| Пределы измерения8) напряжения, В | 6 | 600 | ||||
| Разрешающая способность измерителя напряжения, В | 0,001 | 0,1 | ||||
| Минимальное время измерения напряжения, мс | 110) | |||||
| Минимальное допустимое значение измеряемой величины, % предела | 1 | |||||
| Перегрузочная способность входов, %, от предела | 130 | |||||
| Пределы допускаемой абсолютной основной погрешности измерения напряжения, В | ± [0,005x+0,0005 Xк] | |||||
| Входное сопротивление вольтметра, кОм, не менее | 1000 | |||||
| Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной измене-нием температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С | ||||||
| Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения | ||||||
Частотомер | ||||||
| Диапазоны измерений частоты по входу напряжения, Гц | 20 - 45 | св. 45 - 55 | св. 55 -1000 | |||
| Разрешающая способность измерения частоты, Гц | 0,01 | 0,001 | 0,1 | |||
| Пределы допускаемой абсолютной погрешности измерения частоты в рабочих диапазонах измерения напряжения, Гц | ± 0,05 | ± 0,005 | ± 0,5 | |||
| Минимально допустимое значение уровня напряжения при измерении частоты, мВ | 600 | |||||
Фазометр | ||||||
| Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, ° | 0-360 | |||||
| Разрешающая способность измерения угла сдвига фаз, ° | 0,1 | |||||
| Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами в рабочих диапазонах измерения тока и напряжения, ° | ± 1,0 | |||||
| Минимально допустимое значение уровня напряжения при измерении фазы, мВ | 600 | |||||
| Пределы допускаемой дополнительной погрешности измерения угла сдвига фаз, обусловленной изменением температуры окружающей среды – не более предела основной погрешности на каждые 10 °С | ||||||
| Примечание – Угол сдвига фаз измеряется только в пределах отклонения частоты сети 45-55 Гц. Измерение выполняется только для сигналов основной гармоники. | ||||||
| Дополнительно рассчитываемые параметры | ||||||
| Активная мощность | P | |||||
| Реактивная мощность | Q | |||||
| Полная мощность | S | |||||
| Сопротивление | Z | |||||
| - активная составляющая | R | |||||
| - реактивная составляющая | XL/XC | |||||
| Тангенс угла потерь | TG | |||||
| КПД (коэффициент мощности) | CОS | |||||
| Погрешность измерения дополнительных расчетных параметров складывается из погрешностей основных измеряемых параметров и определяется как корень квадратный из суммы квадратов. | ||||||
8) Указана верхняя граница диапазона измерений. Выбор предела измерения соответствующего параметра осуществляется в меню устройства. По умолчанию в меню для каждого параметра установлен режим автоматического переключения между диапазонами измерений – АВТО. 9) Способность амперметра отображать измеряемые значения ограничивается максимальными возможностями воспроизведения соответствующего источника тока. 10) Измерение параметров с заданной погрешностью обеспечивается при времени измерения свыше 320 мс. Примечание – В формулах абсолютной погрешности приняты обозначения: Xк – конечное значение диапазона (предел) измерений соответствующей величины; x – измеренное значение соответствующей величины. | ||||||
| Встроенный цифровой секундомер. | ||||||
| Наименование параметра | Значение | |||||
| Диапазоны измерений временных интервалов | 0,0 – 999,9 мc | 1,000 – 9,999 c | 10,00 – 99,99 c | 100,0 – 999,9 c11) | 1000 – 9999 c11) | |
| Разрешающая способность | 0,1 мc | 0,001 c | 0,01 c | 0,1 c | 1 c | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ±0,5 мc | ±0,01 c | ±0,1 c | ±1 c | ||
| Возможность измерения временных параметров: | ||||||
| - время срабатывания | + | |||||
| - время возврата | + | |||||
| - длительность замкнутого (разомкнутого) состояния | + | |||||
| - разновременность срабатывания и отпускания контактов | + | |||||
| - длительность дребезга контактов | + | |||||
| Дискретные входы: | ||||||
| - тип дискретных входов | "сухой контакт" контакт с потенциалом до + 300 В | |||||
| - первоначальный бросок тока, мА, не менее | 50 | |||||
| Дискретный выход: | ||||||
| -тип дискретных выходов | контакт с нагрузочной способностью до ~5 А, 250 В и =5 А, 30 В | |||||
| - коммутационная способность при напряжении постоянного тока от 24 до 250 В и активной нагрузке, Вт, не менее | 30 | |||||
11)Свыше 99,99 с метрологические характеристики не нормируются. Указана типовая погрешность. | ||||||
| Дополнительные функции | ||||||
| Наименование параметра | Значение | |||||
| Режим одиночного импульса работы Источника 3 | ||||||
| - диапазон изменения времени выдачи одиночного импульса | 20 – 100 мс с шагом 20 мс | |||||
| 100 – 1000 мс с шагом 100 мс | ||||||
| 1 – 10 с с шагом 1 с | ||||||
| - уставка заводская, мс | 100 | |||||
| Импульсный режим работы Источника 3 | ||||||
| - диапазон изменения времени выдачи и времени паузы импульсов | 20 – 100 мс с шагом 20 мс | |||||
| 100 – 1000 мс с шагом 100 мс | ||||||
| 1 – 5 с с шагом 1 с | ||||||
| - уставка заводская времени выдачи, мс | 500 | |||||
| - уставка заводская времени паузы, с | 5 | |||||
| Измерение в импульсных режимах | ||||||
| - весь диапазон 20 мс – 10 с | любой ручной предел измерения | |||||
| - для диапазона 20 – 300 мс | предел "6 В" входов PV1, PV2; предел "500 А" выхода I5; предел "10 А" входа PA | |||||
| - для диапазона 400 мс – 10 с | все пределы выходов U3-U6, I3, I5; входов PV1, PV2, PA | |||||
| Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5) | ||||||
| - сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "6 В") | уменьшение напряжения до уровня 0,1 предела (0,6 В для предела "6 В") | |||||
| - сигнал останова счета для входа PA и выходов I2, I3, I5 | уменьшение тока до уровня 0,1 предела (1 А для предела "10 А") | |||||
| - дискретность измерения, мс | 2,5 | |||||
| Фильтр отстройки от вибрации контакта входов секундомера: | ||||||
| - диапазон изменения постоянной времени, мс | 1 – 40 | |||||
| - уставка заводская, мс | 3 | |||||
| Измерение времени дребезга контактов: | ||||||
| - диапазон изменения задержки фиксации замыкания контактов, мс | 0,1 – 10,0 | |||||
| - уставка задержки заводская, мс | 1,0 | |||||
| Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц. | ||||||
| Рабочие условия применения | ||||||
| Наименование параметра | Значение | |||||
| Диапазон рабочих температур, °С | от - 20 до + 50 | |||||
| Температура нормальных условий, °С | 20 ± 5 | |||||
| Температура транспортирования, °С | от - 50 до + 70 | |||||
| Температура хранения, °С | от - 50 до + 70 | |||||
| Относительная влажность воздуха, %, не более | 95 | |||||
| Атмосферное давление, кПа | от 73,3 до 106,7 | |||||
| Высота над уровнем моря, м, не более | 2000 | |||||
| Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 | |||||
| Питание устройства: | ||||||
| - частота однофазной сети, Гц | 45 – 65 | |||||
| - напряжение сети, В | 187 – 264 | |||||
| Общие технические данные | ||||||
| Наименование параметра | Значение | |||||
| Степень защиты по ГОСТ 14254-96: | ||||||
| - оболочки | IP20 | |||||
| - выходных клемм | IP00 | |||||
| Требования безопасности по ГОСТ 12.2.091-2012: | ||||||
| - изоляция | основная | |||||
| - категория измерений (категория перенапряжения) | CAT II | |||||
| - степень загрязнения микросреды | 2 | |||||
| Испытательное напряжение электрической прочности изоляции11), В: | ||||||
| - цепей сетевого питания относительно корпуса | 1500 | |||||
| - токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса | 1500 | |||||
| - токоведущих частей Источника 3 относительно цепей сетевого питания / ;корпуса - входов PV1, PV2 мультиметра относительно цепей сетевого питания / корпуса | 1500 1500 | |||||
| - входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга | 1500 | |||||
| - между токоведущими частями (относительно друг друга) | 1500 | |||||
| Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее | 40 | |||||
| Защита от поражения электрическим током | ГОСТ 12.2.007.0-75 класс I | |||||
| Требования по ЭМС | ГОСТ Р 51317.6.5-2006 | |||||
| Номинальная потребляемая мощность, ВА, не более | 3000 | |||||
| Сила потребляемого тока, А, не более | 30 | |||||
| Масса устройства, кг, не более | 19 | |||||
| Габаритные размеры устройства, мм, не более (вхшхг) | 340 × 430 × 205 | |||||
11) Напряжение переменного тока, частота 50 Гц | ||||||
| Характеристики надежности | ||||||
| Наименование параметра | Значение | |||||
| Средний срок службы устройств, лет, не менее | 30 | |||||
| Средняя наработка на отказ, ч, не менее | 25 000 | |||||
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более | 3 | |||||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | испытательный прибор РЕТОМ-25 | 1 |
| 2 | Кабели силовые | 1 |
| 3 | Кабели силовые и общего назначения | 1 |
| 4 | Кабели питания и заземления | 1 |
| 5 | Кабель информационный | 1 |
| 6 | Концеватели, переходники, "крокодилы" | 1 |
Документы
Полный лист технических данных
