Рейс-50 - измеритель длины кабеля

Описание Рейс-50

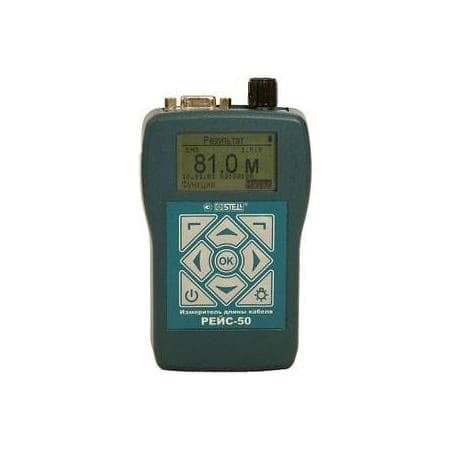

Измеритель длины кабеля РЕЙС-50 — это цифровой портативный прибор, для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. В приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).

Прибор для измерения длины кабеля РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования.

Основные области применения прибора РЕЙС-50:

• Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.

• Измерение длины кабелей и проводов при торговле ими.

• Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.

• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.

• Прокладка сетей кабельного телевидения и компьютерных сетей.

• Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.

Измеритель РЕЙС-50 может работать двумя методами:

• TDR - метод:

Данный метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п
При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света. Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).

По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме). По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля. Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).

• DC - метод:

При DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца. При использовании данного метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией). При измерении длины одиночного изолированного проводника DC - методом прибор нужно подключать сразу к обоим концам жилы кабеля.

Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.

Дополнительные области применения прибора РЕЙС-50:

• Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.

• Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.

• Прозвонка электрических цепей.

Отличительные особенности прибора РЕЙС-50:

• Максимальная автоматизация измерений

• Минимальные размеры и вес

• Полноценный графический LCD - экран с управляемой подсветкой

• Малое энергопотребление

• Две модификации прибора

• Встроенная память данных и результатов измерений

• Низкая цена.

Работа с прибором РЕЙС-50

Перед измерением длины кабеля оператору необходимо подключить ко входу прибора один из присоединительных кабелей, входящих в комплект поставки, и метод измерения будет установлен автоматически.

Если Вы выбрали для измерения длины кабеля TDR-метод, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам установить коэффициент укорочения кабеля, или выбрать его из таблицы.

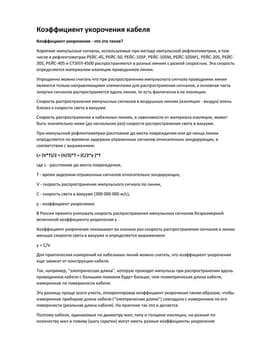

На случай, если коэффициент укорочения измеряемого кабеля Вам неизвестен, в приборе предусмотрена возможность экспериментального определения коэффициента укорочения по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

	Если Вами выбран DC-метод измерения длины кабеля, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам указать материал жилы (Медь или Алюминий) и погонные параметры жилы кабеля (или проводника) такие как: погонное сопротивление, диаметр или AWG.
	После этого измерение длины кабеля (провода) прибор выполнит автоматически и высветит длину кабеля крупными цифрами на экране прибора. За счет максимальной автоматизации измерений прибор РЕЙС-50 позволяет выполнить измерение длины кабеля с удивительной простотой.
	Если Вы захотите воспользоваться прибором РЕЙС-50 как обычным универсальным рефлектометром, то Вам достаточно перейти в ручной режим. Анализируя рефлектограмму можно определить замкнут или разомкнут другой конец кабеля и при помощи двух специальных вертикальных подвижных курсоров измерить длину кабеля, сохранить рефлектограмму в памяти, сравнить ее с ранее измеренной и т.д.
	Прибор РЕЙС-50 позволяет устанавливать, измерять и сохранять в памяти не коэффициенты укорочения (КУ) кабелей. При измерении кабелей зарубежного производства вместо коэффициента укорочения можно установить фактор скорости (VOP) или половину скорости распространения импульсного сигнала (V/2).

Преимущества Рейс-50

Универсальность измерений
РЕЙС‑50 совмещает работу по двум методам — TDR (импульсная рефлектометрия) и DC‑метод, поэтому прибор может измерять длину кабеля и выявлять повреждения в одной компактной модели. Он позволяет локализовать обрывы, короткие замыкания и другие дефекты, определяя точное расстояние до неисправности — без дополнительных устройств.

Простота использования
Меню приборa интуитивно понятно даже неподготовленным пользователям: при включении автоматически выбирается нужный режим, нет сложных настроек. Оператору не требуется специальная квалификация — автоматизация измерений сведена к максимально простому алгоритму.

Точность измерений
В автоматическом режиме прибор достигает разрешения не хуже 4 см и точности до 1 % + 1 м, а в ручном режиме погрешность снижается до 0,2 %. Это обеспечивает высокую надёжность результатов, особенно при измерении длинных линий.

Компактность
Корпус РЕЙС‑50 имеет размеры около 125 × 80 × 35 мм и весит всего 0,25 кг, что позволяет носить его даже в кармане. При этом дисплей достаточно крупный, чтобы отображать результаты чётко и удобно.

Экономичность
Работает от 4 батарей или аккумуляторов AAA и потребляет всего 0,3 Вт, что обеспечивает длительное автономное функционирование без подзарядки. Прибор рассчитан на полевые условия и снижает частоту обслуживания.
