Регуляторы давления и перепада давления прямого действия РДПД и РПДПД
Код товара: 164
Цена по запросу
Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л), коррозионостойкого литья (сталь 12Х18Н10Т) и высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015 тип 21 исполнение В.
Регуляторы давления РДПД и перепада давления РПДПД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «после себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.

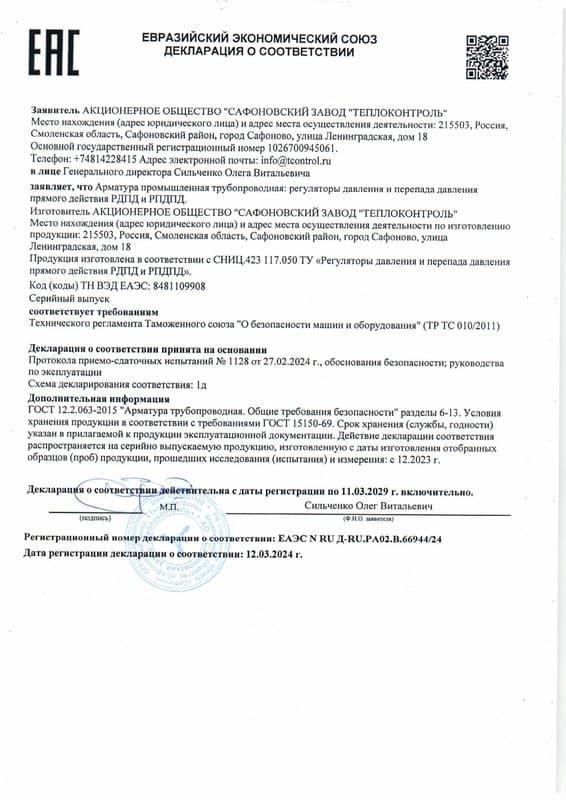

Имеется Декларация соответствия техническому регламенту таможенного союза.
| Диаметр условного прохода, DN, мм | Пределы регулирования, МПа | Условная пропускная способность,Кv, м3/ч,±10 % | Номиналь-ный ход клапана, мм | Масса, кг, не более |
| 15 | 0,025-0,63 0,4-1,0 | 1 | 3,5+0,5 | 7 |
| 1,6 | ||||
| 2,5 | ||||
| 20 | 1,6 | 8,5 | ||
| 2,5 | ||||
| 4 | ||||
| 25 | 6,3 | 9,5 |
Для регуляторов с DN25 максимально допустимый перепад давления 0,63 МПа.
ПаспортОписание
Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л), коррозионостойкого литья (сталь 12Х18Н10Т) и высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015 тип 21 исполнение В.
Регуляторы давления РДПД и перепада давления РПДПД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «после себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.

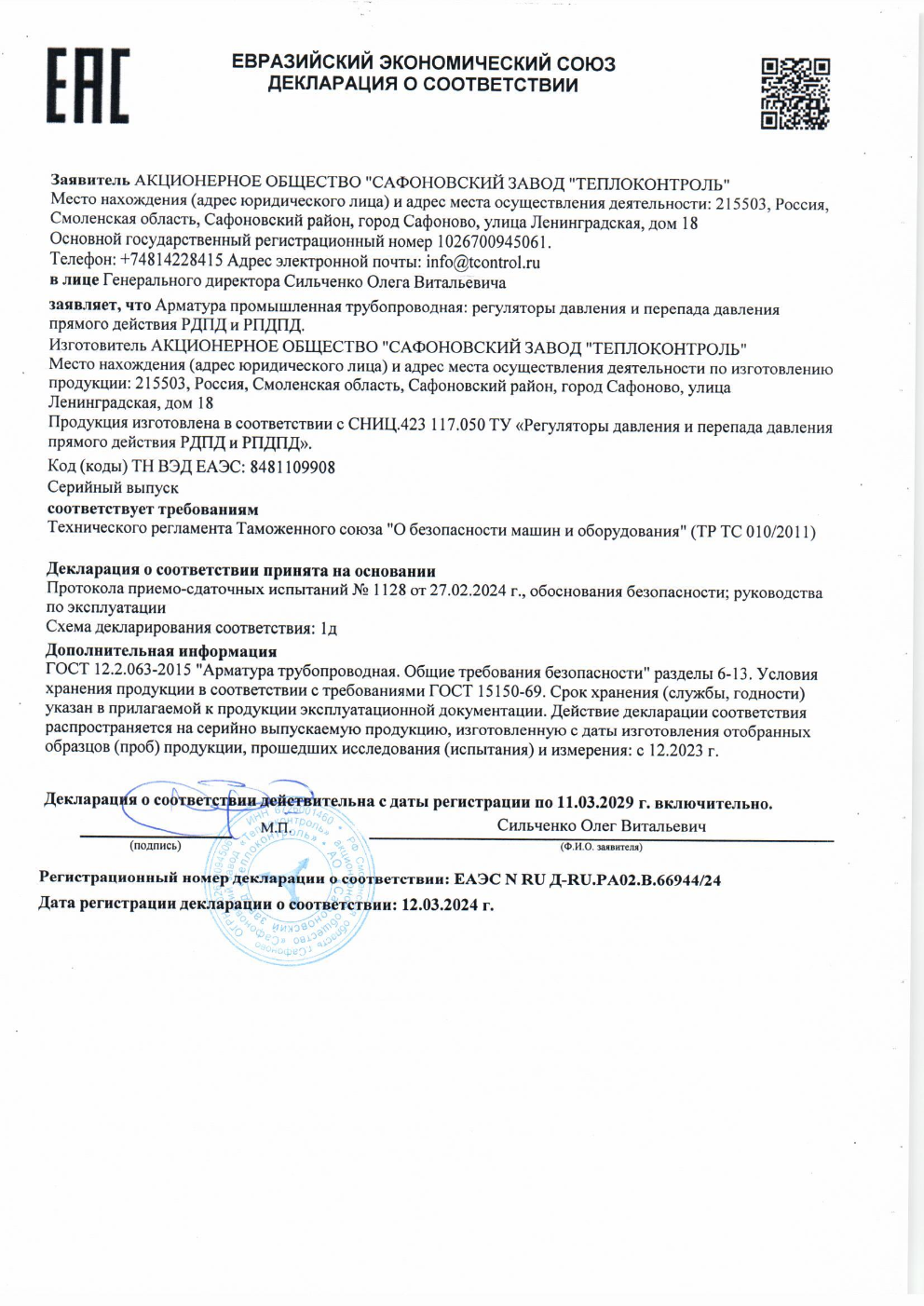

Имеется Декларация соответствия техническому регламенту таможенного союза.
Характеристики
| Диаметр условного прохода, DN, мм | Пределы регулирования, МПа | Условная пропускная способность,Кv, м3/ч,±10 % | Номиналь-ный ход клапана, мм | Масса, кг, не более |
| 15 | 0,025-0,63 0,4-1,0 | 1 | 3,5+0,5 | 7 |
| 1,6 | ||||
| 2,5 | ||||
| 20 | 1,6 | 8,5 | ||
| 2,5 | ||||
| 4 | ||||
| 25 | 6,3 | 9,5 |
Для регуляторов с DN25 максимально допустимый перепад давления 0,63 МПа.
Документы
Паспорт
