Регулятор температуры РТ-ДО(ДЗ)
Код товара: 167
Цена по запросу
Регуляторы температуры прямого действия типа РТ-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы С4, но для температур от минус 50 до плюс 70 °С. При поставке на экспорт в страны с тропическим климатом регуляторы могут эксплуатироваться в условиях, установленных ГОСТ 15150 для исполнения Т категории 3. Корпусные детали регулятора изготавливаются из: чугуна СЧ20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Варианты исполнения регуляторов температуры: РТ-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТ-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра, комплектом монтажных частей (в комплект входят фланцы приварные, болты и прокладки), стандартными (фасонными) частями трубопроводов для монтажа термосистемы.
Таблица 1
| Диаметр условного прохода DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
| Условная пропускная способность Kv, м³/ч | 2,5 | 4 | 6,3 | 10 | 12,5 | 25 | 40 | 60 | |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 1,3 | 2,0 | 3,2 | 5,0 | 6,3 | 12,5 | 20 | 30 | |
| Масса, кг, не более | 7 | 7,5 | 9,5 | 13 | 14,5 | 22 | 34,5 | 40 | |
| Зона пропорциональности, °С, не более | 10 | 12,5 | |||||||
| Максимальный перепад давления на регулирующем клапане, МПа | 0,6 | 0,4 | |||||||
| Условное давление регулирующей среды PN, МПа | 1 | 0,63 | |||||||
| Пределы настройки, °С | 0…40; 20…60; 40…80; 60…100; 80…120; 100…140; 120…160; 140…180 | ||||||||
| Давление регулируемой среды, МПа* | 1,6 | ||||||||
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | ||||||||
| Температура регулирующей среды, °С | от -15 до +225 | ||||||||
| Погрешность установки температуры по шкале настройки, °С, не более | ±3 | ||||||||
| Относительная протечка в % от Kv, не более | ДО | 0,1 | |||||||
| ДЗ | 0,25 | ||||||||
| Зона нечувствительности, °С, не более | 1 | ||||||||
| Постоянная времени, с, не более | 100 | ||||||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 33259-2015 тип 21, исполнение В | ||||||||
| *В месте установки термосистемы | |||||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Пример записи регулятора при его заказе: регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м: «ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81».

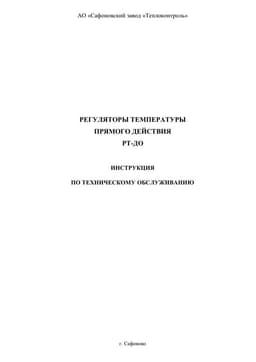

Инструкция по техническому обслуживанию для Регулятор температуры РТ-ДО
