Регулятор температуры прямого действия трехходовой дистанционный РТ-ТР
Код товара: 168
Цена по запросу
Регуляторы температуры прямого действия трехходовые дистанционные РТ-ТР предназначены для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок путем изменения расхода жидких сред, неагрессивных к материалам регулятора, в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы В4.
Регуляторы РТ-ТР относятся к автоматическим устройствам прямого действия, работающим без постоянного источника энергии.
Регулятор состоит из двух конструктивных узлов: регулирующего органа и термосистемы.
Принцип действия регулятора основан на перемещении клапана в зависимости от изменения объема жидкости в термобаллоне при изменении регулируемой температуры.
При повышении температуры регулируемой среды термосистема перемещает клапан регулирующего органа, при этом расход в канале «С» уменьшается, а в канале «В» увеличивается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале «С» увеличивается, а канале «В» - уменьшается.
Регулятор выпускается по СНИЦ.423 117.065 ТУ.
Таблица 1
| Диаметр условного прохода DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Условная пропускная способность Kv, м³/ч, погрешность ±10% | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 60 |
| Минимальная пропускная способность Kvmin, м3/ч | 1,3 | 2 | 3,2 | 5,0 | 8,0 | 12,5 | 20 | 30 |
| Масса, кг, не более | 9,3 | 9,9 | 11,3 | 15 | 17,6 | 27,1 | 39,1 | 46,2 |
| Зона пропорциональности, °С, не более | 10 | 12,5 | ||||||
| Условное давление регулирующей среды PN, МПа | 1 ,6 | |||||||
| Пределы настройки, °С | 0÷40; 20÷60; 40÷80; 60÷100; 80÷120; 100÷140; 120÷160; 140÷180 | |||||||
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | |||||||
| Погрешность установки температуры по шкале настройки, °С, не более | ±3 | |||||||
| Допускаемая температурная перегрузка, превышающая настройку по шкале в течение одного часа, °С, не более | 25 | |||||||
| Относительная протечка в % от Kv, не более - по каналу «B» - по каналу «C» | 2,5 1 | |||||||
| Зона нечувствительности, °С, не более | 1 | |||||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 33259-2015 тип 21, исполнение В | |||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Пример записи обозначения регулятора температуры прямого действия с трехходовым регулирующим органом с условным проходом 15 мм, пределами настройки 20 и 60°С, длиной дистанционного капилляра 6м:
«Регулятор температуры прямого действия РТ-ТР-15-(20-60)-6 СНИЦ.423 117.065 ТУ».

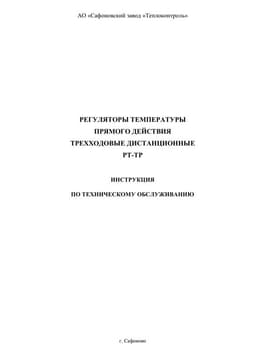

Инструкция по тех обслуживанию
