Регулятор температуры прямого действия РТ-ТС
Код товара: 169
Цена по запросу
Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25.
Таблица 1
| Температура фиксированной настройки, ± 2° С | 55,60,65,70,75,80,85 |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Постоянная времени, с, не более | 100 |
| Диаметр условного прохода DN, мм | 25,32,40,50,80 |
| Условная пропускная способность, Kv, м³/ч | 6,3; 10; 12,5; 25; 60 |
| Минимальная пропускная способность Kvmin, м³/ч | 3,2; 5,0; 6,3; 12,5; 30 |
| Условное давление PN, Мпа | 1 |
| Относительная протечка, % от Kv: | |
| - по каналу С не более | 1 |
| - по каналу В не более | 2,5 |
ВНИМАНИЕ! Запрещается устанавливать терморегулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Присоединение фланцевое по ГОСТ 33259-2015.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.

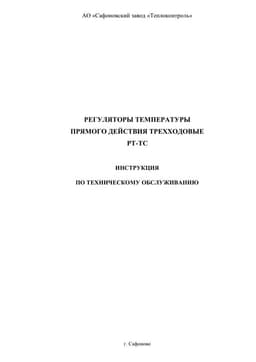

Инструкция по техническому обслуживанию
ПаспортОписание
Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25.
Характеристики
Таблица 1
| Температура фиксированной настройки, ± 2° С | 55,60,65,70,75,80,85 |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Постоянная времени, с, не более | 100 |
| Диаметр условного прохода DN, мм | 25,32,40,50,80 |
| Условная пропускная способность, Kv, м³/ч | 6,3; 10; 12,5; 25; 60 |
| Минимальная пропускная способность Kvmin, м³/ч | 3,2; 5,0; 6,3; 12,5; 30 |
| Условное давление PN, Мпа | 1 |
| Относительная протечка, % от Kv: | |
| - по каналу С не более | 1 |
| - по каналу В не более | 2,5 |
ВНИМАНИЕ! Запрещается устанавливать терморегулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Присоединение фланцевое по ГОСТ 33259-2015.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
